Устройство кровли из профлиста по деревянной обрешетке

Полезные советы

Многие путают способы крепления шифера и металлопрофиля. Действительно, шифер крепится в верхний гребень. Делается это для того, чтобы влага, стекая по волне, не попала через отверстие в подкровельное пространство. Саморезы же защищены резиновой прокладкой, и такой опасности нет.

Крепление профнастила должно быть более прочным – ведь, в отличие от тяжелого шифера, листы металла обладают достаточно высокой парусностью.

Как сделать и оформить красивые грядки на даче своими руками: простые, высокие, умные. Для цветов и овощей. Оригинальные идеи (80+ Фото & Видео) +Отзывы

Подъём листов по лагам

Плюс, если попытаться прикрутить профнастил в верхнюю волну, в металле образуется прогибы, хорошо заметные внешне. Поэтому на вопрос, в какую волну крепить профнастил на крыше отвечаем однозначно – в нижнюю.

Укладку листов производят с любой стороны крыши с нижнего ее края. Чтобы швы от нахлеста не бросались в глаза, начинать лучше с дальнего ее конца, постепенно продвигаясь ко входу в здание. Подобный способ используется, к примеру, и при наклейке обоев

Их клеят от окна именно потому, чтобы стык шва не бросался в глаза при входе
При стыковке листов обращайте внимание на направление преобладающих ветров. Стыков против ветра крайне нежелательны

Иначе в швы будет попадать влага
Начинающие строители часто жалуются, что при укладке профнастила в местах нахлестов образуются щели. Но происходит это из-за обычной невнимательности. Ведь ширина волн и полочек всегда чередуется. То есть более широкая полочка должна находиться только внизу. При стыке листов поверх нее должна располагаться более узкая полочка. Только при соблюдении этого условия листы лягут впритык, без щелей. Обратите внимание, что на краях листа ширина полочек разная. Если вам нужна более широка, или, напротив, более узкая полочка, просто переверните лист на 180°
Как правильно крепить профнастил на крышу саморезами? Многие пользователи не уделяют должного внимания углу наклона крепежа. Но если его вкрутить не под прямым углом, а с небольшим наклоном, прокладка не будет плотно примыкать к поверхности, и внутрь проникнет влага
Делать замеры кровли следует дважды. Ведь длина стропил на разных скатах вряд ли будет совпадать до миллиметра. Измерения можно считать точными только в случае, если оба результата расходятся не более чем на 2 см. Иначе вы закупите больше (или меньше) материала, чем требуется
Избегайте большого количества срезов. В таких местах из-за повреждения покрытия риск появления ржавчины увеличивается. Для минимизации количества срезов подбирайте длину листов кратной (с учетом нахлестов) высоте кровли
Экономить, приобретая профнастил с небольшой высотой гофры, нет смысла. Ведь его потребуется монтировать с большим нахлестом (в 2 волны). Высоковолновой же материал накладывают на соседние листы с нахлестом в 1 волну
Под весом человека металл всегда будет изгибаться. Хотя визуально это может быть незаметно. Поэтому для получения идеального стыка, без зазоров, при скреплении соседних листов обязательно подтягивайте примыкающие края друг к другу вручную. По этой же причине следует производить монтаж постепенно, от листа к листу. Если вы будете соединять их вразброд, то в местах стыков пропущенных листов обязательно образуются щели. На нижний слой материала в процессе монтажа наступать нежелательно
Во избежание зазоров в нахлесте начинать монтаж кровли необходимо с края, имеющего меньшую длину
Монтаж профнастила во время сильных ветров запрещена. Из-за высокой парусности пластина, «надутая» ветром, может легко сорваться с крыши, увлекая за собой человека.

Серьезным недостатком профнастила является его повышенная шумность – во время дождя звон падающих капель очень хорошо слышен в помещении. Поэтому при настиле это материала обязательно позаботьтесь о надежной звукоизоляции.

Подробную инструкцию, как крепить профнастил на крыше, смотрите на видео:

ВИДЕО: Инструкция по монтажу кровли из профнастила

Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы

9.2
Total Score

Крепление профнастила на крыше

Актуальность информации

Доступность применения

Раскрытие темы

Достоверность информации

Рейтинг пользователей: 5 (1 vote)

Назначение контробрешетки

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
Порча кровельного материала.
Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила.

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Уход за покрытием

В процессе ухода профнастил совершенно не прихотлив

Но с ним нужно обращаться довольно осторожно, поскольку материал можно с легкостью повредить. Перед укладкой не нужно складывать листы на землю, а желательно использовать для этих целей дощатую подставку толщиной приблизительно 30 см. Как минимум раз в год нужно выполнять генеральную очистку крыши от грязи и листьев

Как минимум раз в год нужно выполнять генеральную очистку крыши от грязи и листьев.

В появлении царапин на профнастиле нет ничего страшного, поскольку цинковый слой, который находится под пластиком, сможет защитить профилированный лист от появления ржавчины и коррозии металла, а участок повреждения можно покрасить соответствующей листу краской.

Виды профнастила и их особенности

Выпускающийся в настоящее время профнастил различают по его индивидуальным признакам, к которым относятся:

рисунок профиля; обычно профиль представляет собой синусоиду — правильную и неправильную (в виде трапеций, прямоугольников или сложной составной формы);
выдерживаемая нагрузка; устанавливает область применения — для покрытий, стен или двойного назначения;
вес одного листа и его толщина; информация необходимая для расчета нагрузки от кровли, а также для определения шага и сечения обрешетки; имеет значение для выбора способа монтажа;
виды и свойства защитных пленочных покрытий; стойкость к атмосферным воздействиям и класс антикоррозионной защиты металла при эксплуатации; разнообразные цвета покрытия придают кровлям и ограждениям эстетический облик, благоприятно влияющий на восприятие окружающей среды.

Весь выпускаемый профнастил помечается специальной буквенно-цифровым обозначениями. Самые распространенные марки – это С8, С10, С18, С21, С44, НС20, НС35, НС44, Н57, Н60, Н75. Здесь буква С (стеновой) обозначает применение такого профнастила для ограждений, буква Н (несущий) – для кровельных покрытий, НС (комбинированный, двойного назначения) – может быть использован как для ограждений, так и для покрытий. Цифры обозначают высоту волны в миллиметрах.

Особенности обрешетки для профлиста

Профилированный лист является легким, но в то же время достаточно прочным материалом, изготовленным из стали. Величина шага обрешетки зависит от технических характеристик той или иной разновидности профилированного листа, а также от предполагаемых эксплуатационных нагрузок и от угла наклона кровли. При этом, нужно учитывать, что профлист, обладающий большей высотой профиля, способен выдерживать более значительные нагрузки.В ходе обустройства обрешетки для профилированного листа, доски или деревянные брусья укладывают вплотную друг к другу или рядами с определенным интервалом, располагая их перпендикулярно стропилам. Подобная конструкция способна обеспечить требуемую прочность возводимой кровли, а также создать условия для равномерного распределения нагрузок внешнего характера. Деревянную обрешетку обустраивают в ходе выполнения монтажа стропильной системы на основе металла или древесины, а также на крышах, имеющих незначительный уклон, изготовленных из железобетонных плит. Для сборки отдельных конструктивных элементов деревянной обрешетки используют гвозди, скобы, саморезы, а также дюбель-гвозди. Выбор той или иной разновидности крепления зависит от материала, из которого изготовлен стропильный каркас или основание крыши.

Обрешетка под профнастил

Прежде чем производить крепление профлиста к деревянной обрешетке и устанавливать ее, нужно рассчитать шаг. Он зависит от угла наклона ската и марки профнастила. Существует два вида обрешетки для профлиста.

Сплошная обрешетка. Выполняется из досок, толщиной 50 мм, с компенсационным зазором между ними 5–10 мм. Устанавливается на скатах с уклоном менее 15°.
Разреженная обрешетка. Может выполняться из досок с определенным шагом или из бруска сечением 50х50 мм. Применяют на крышах с углом наклона более 15°.

Для определения шага обрешетки применяют таблицы. В них указаны вид обрешетки, зависимость шага от угла наклона кровли и марки профлиста.

Применяют в основном древесину хвойных пород, ровную, хорошо просушенную, обработанную антисептическим и противопожарным составами.

Устройство кровли из профлиста по деревянной обрешетке производят на стропила, поверх «кровельного пирога», если он предусмотрен.

Начинают от карниза, укладывая первую доску. Далее от доски вверх к коньку укладывают бруски с определенным шагом. При сплошной обрешетке укладывают доски с зазором. Крепится конструкция к стропилам саморезами или гвоздями, длиной не менее двух толщин пиломатериала. На стыках по длине бруски между собой соединяются скобами. На бетонное основание обрешетка крепится дюбелями.

Гидроизоляция и ветрозащита

Если кровля монтируется на жилой дом или отапливаемое помещение, необходимо до монтажа обрешетки установить кровельную мембрану

Неважно, будет утеплитель или нет, это обеспечит гидроизоляцию и ветрозащиту

Монтаж не сложный, но лучше не спешить и выполнять аккуратно:

мембрану раскатать на стропила горизонтально скату, начиная снизу вверх с нахлестом между листами 150 мм;
полотно сильно не натягивать, между стропилами должен быть небольшой провис (температурный запас);
крепить мембрану к стропилам скобами строительного степлера;
стыки между листами проклеивать специальными клеящими лентами.

Чтобы обеспечить вентиляционный зазор, поверх мембраны к стропилам монтируется контробрешетка из бруска, а на нее — обрешетка для крепления профнастила.

Различие монтажа скатной и плоской крыш

Следует учесть, что абсолютно плоских крыш не бывает. Обязательно должен быть уклон до 5°, чтобы дождевая или талая вода могла покинуть кровлю по специальным ливневым стокам. Для этого на перекрытии выполняют разуклонку.

Правильно крепить профнастил на крышу следует напрямую на балки перекрытия или на железобетонную основу.

Для плоской крыши применяют профлисты повышенной прочности с высотой профиля не ниже 75 мм.

Если помещение отапливаемое, устанавливается «кровельный пирог» с парозащитой. При монтаже «пирога» уделяется больше внимания прочности материала утеплителя, его устойчивости к сжатию и пожаробезопасности.

Влияние уклона крыши на монтаж

Чем круче крыша, тем сложнее выполнять обшивку профлистом. Расстояние от карниза до конька увеличивается с изменением угла уклона в большую сторону, сложнее поднимать листы и укладывать их. Это упирается не только в процесс исполнения, но также увеличивает количество кровельного материала, что утяжеляет конструкцию. В этом случае усиливают стропильную систему.

Монтаж крыши с минимальным уклоном легче и безопасней для рабочих, меньше уходит материала, но обрешетку необходимо делать сплошной и профлист применять высокой прочности.

Чтобы правильно крепить профлист, нужно знать, что угол наклона скатов влияет на величину продольного и поперечного нахлестов листа. Зависимость показана в таблицах 2 и 3.

Существуют рекомендации с каким уклоном возводить кровлю для определенного региона. В средней полосе России советуют устанавливать крышу из профнастила под углом от 25 до 40°. Это поможет выдерживать агрессивные нагрузки атмосферных явлений (ветер, снег). В районах с сильными ветрами следует устанавливать крыши пониже, с углом менее 25°. В районах с сильными снегопадами рекомендуется выполнять возведение кровли с наклоном до 45°.

Техника безопасности

При выполнении монтажных работ, важно следовать правилам техники безопасности:

на строительных лесах и площадках высотой более 1,2 м должно быть ограждение и страховка;
каждый рабочий должен иметь средства индивидуальной защиты и страховки (спецодежда, обувь, рукавицы или перчатки, защитные очки, монтажный пояс и т. д.);
рабочее место должно быть оснащено дополнительным страховочным оборудованием в соответствии с выполняемыми работами;
леса, лестницы, подъемники должны быть исправны и сертифицированы;
на территории строительства и на месте работ должен быть порядок.

Основы технологии монтажа профлистов на деревянную обрешетку

Есть несколько общих правил, выполнение которых строго обязательно.

Перед началом работ нужно определиться с количеством листов с учетом угла наклона скатов:

угол до 14° – нахлест 200 мм;
угол 15–30° – нахлест 150–200 мм;
угол более 30° – нахлест 100–150 мм.

Величина нахлеста листов зависит от угла наклона кровли

Если угол наклона менее 12°, то стыки обязательно дополнительно герметизировать битумными мастиками или иными герметиками.

Калькулятор расчета угла наклона крыши

Перейти к расчётамРазмеры карнизного свеса выбираются с учетом высоты профиля. Для профилей высотой 8–21 мм ширина карнизного свеса в пределах 5–10 см, если высота профиля 35–75 мм, то ширина планки должна быть 20–30 см.

Продольный нахлест может быть в одну или две гофры. Значения зависят от толщины листов, угла наклона скатов и высоты профилей. Нахлест в две гофры рекомендуется применять для листов толщиной не более 0,55 мм, с высотой профиля 8–10 мм и углом наклона скатов не более 15°. Во всех остальных случаях можно делать нахлест в одну гофру.

Продольный нахлест

Установка листов начинается с выравнивания по карнизу, а только потом можно крепить по всей длине. Устанавливается первый лист, фиксируется в верхней части одним саморезом, точно выравнивается, а только потом окончательно прикручивается. Количество точек фиксации не менее семи штук на один квадратный метр.

Ветровые планки крепятся с шагом примерно 20 см, поперечный нахлест планок ≈ 100 мм.

Ветровая планка для профнастила

Ендовный лист монтируется только по сплошной обрешетке и по веревке, шаг шурупов не более 30 см, ширина листа не менее 125 см.

Ендова кровли

Коньковая планка фиксируется с противоположной стороны к преобладающим ветрам. Нахлест не менее 15 см, шаг метизов не более 20 см.

Конек для профнастила

Монтаж кровельного покрытия

Установка непосредственно профилированных листов на подготовленное основание также имеет свои особенности и нюансы. Прежде чем начать монтировать листы необходимо определить направление господствующих ветров. Неправильно выбранное направление укладки листов в сторону откуда дуют ветра чревато большими проблемами в виде постоянного воздействия ветра и риска подрыва всех пластин кровли.

Сегодня профилированные листы могут иметь дополнительные слои защиты. Привычный оцинкованный материал, со временем начнет не только тускнеть, но и под воздействием атмосферных осадков в некоторых местах будет выступать ржавчина, что в конечном счете приведет к сквозной коррозии.

Для работ потребуются следующие дополнительные материалы:

крепежный материал — специальные саморезы с резиновой прокладкой под головкой болта;
система водостока, кронштейны которой монтируются на карнизную доску под покрытие;
коньковые элементы;
торцевые профили;
специальные элементы для обвода печных труб;
кабельные выходы;
вентиляционные выходы;
ендовы;

Количество этих материалов рассчитывается до начала работ и должно строго соответствовать количеству мест установки. Дополнительно запас в 10% от общей длины можно допустить для коньковых элементов, торцевых профилей и ендов.

Монтаж листов начинается с нижнего ряда, лист выравнивается по горизонтали и вертикали, края листа не должны выступать за края карнизной доски более чем на 4-5 см.

К обрештовке лист крепится саморезами в прогиб волны профиля. Такой способ крепления вызван тем, что несмотря на свою форму профлист может сильно деформироваться при креплении самореза в гребень волны.

Первый лист крепится в основание сразу, далее укладывается лист в горизонтальном ряду. Третий лист укладывается уже в верхнем ряду, здесь выравнивание проводится не только по горизонтали, но и по волне. Далее, работы проводятся по такому же принципу — снизу вверх. Особенностью укладки является только лишь фиксация верхних порфилированных листов. Здесь листы фиксируются только внизу и посередине, верхняя часть будет закреплена уже при установке конькового элемента.

Для герметичности соединений конькового и торцевого профиля применяются различного рода герметики, чаще всего это ленты из вспененного материала с нанесенным клеящимся слоем. Для конькового элемента саморезы закручиваются в шахматном порядке — первый внизу, второй саморез через 1 волну вверху. Для конькового профиля и торцевого элемента выбираются саморезы несколько большей длины, они должны связать не только металлические детали с покрытием, но и надежно зафиксировать место монтажа на основании.

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Критерии выбора ↑

Обрешетка под профлист, основа для укладки профлистов – это уложенные под прямым углом к стропильным ногам брусья из дерева. Посредством нее все нагрузки равномерно распределяются по несущим конструкциям здания.

Какой шаг выбрать?

Обрешетка для профнастила может быть

с обычным шагом, то есть в этом случае шаг обрешетки равен 20–40 см. Это, кстати, самый распространенный тип устройства основы.
сплошная – учитывая возможную деформацию древесины (усыхание или, наоборот, разбухание), между досками оставляют минимальный зазор в 10 мм. Для сплошной основы иногда используют также листовые материалы, например, влагоустойчивые листы ДСП, OSB или фанеры.
разреженная – в этом случае расстояние между обрешеткой равно примерно 50–75 см, а то и больше.

Обычную основу выполняют из деревянного бруса с квадратным сечение (сторона 50, 60 или 75 мм) или из доски. Толщина доски должна быть порядка 20–50 мм, а ширина – не больше 15 см

Очень важно соблюдать ограничения относительно ширины доски – при большей ширине древесина испытывает повышенную деформацию от воздействия температуры и сырости

Крепление профнастила к обрешетке исполняют с использованием гвоздей или саморезов в каждое стропило крыши. При этом по длине они должны быть в два раза больше основы, например, при размерах бруса 75х75 мм длина крепежного элемента должна равняться 150 мм.

Обеспечить максимальную прочность кровли при больших нагрузках можно и установив двухслойную основу. Ее нижний ряд выполнен по типу разреженной параллельно коньку, а верхний, перпендикулярно ему, либо сплошным, либо с простым шагом. Такое основание устанавливают также при большой ширине теплоизоляционного слоя.

https://youtube.com/watch?v=Xcm9HjbzB20

Обрешетка под профнастил: от чего она зависит

Выбор ее конструкции зависит в основном от двух параметров: какой у самой крыши угол наклона и марки используемого профлиста. Кроме того, шаг обрешетки под профнастил и размеры, в свою очередь, определяет высота гофры профлиста и тип крыши (одно- или двухскатная). Для наглядности приведем несколько примеров.

Если угол наклона меньше 15°, тогда при металлопрофиле типа:

С20 – основание будет сплошной, а профлисты укладываются внахлест – в две волны;
С35 – шаг обрешетки для профнастила будет 300 мм, нахлест – одна волна;

Если угол наклона равен 15°, тогда при металлопрофиле типа:

С10 – укладывают сплошную основу;
С21 – выполняется обычная основа (шаг 300 мм);
С 44 – устраивают разреженный вариант (шаг 500– 1000мм).

Если угол наклона больше 15°, то шаг в зависимости от марки металлопрофиля колеблется в интервале 350–50 мм.

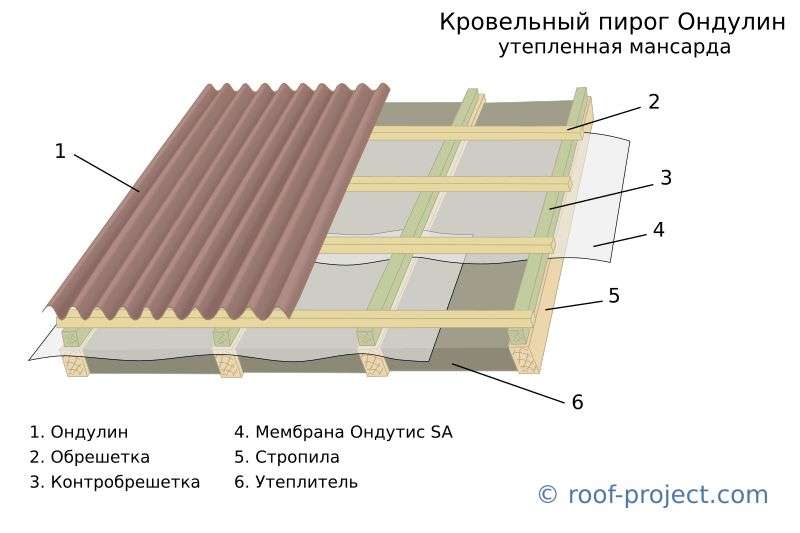

Способы создания кровельного пирога

Кровельный пирог состоит из кровельного покрытия, обрешетки, контробрешетки, материалов для гидроизоляции и теплоизоляции, пароизоляции, стропила, рейки потолка и самого потолка.

В данном случае зазор вентиляции должен быть от 50 мл, толщина утеплителя — 150 мл. Также следует определить размеры стропильной системы. Пленку для гидроизоляции применять не нужно.
Второй вариант наиболее популярный в применении. Следуя ему на поверхность дома устанавливается 150 миллиметровая стропила. Под ней раскладывают пленку для пароизоляции и далее все накрывается ветроизоляционной пленкой. Стропила покрывают смонтированной контробрешетка. Такой монтаж будет правильно сделан только тогда, если в результате его проведения сформировался вентиляционный канал. Контробрешетку размещают под обрешеткой и под конец делается укладка основания кровли.
Если следовать этому способу, то на четвертом этапе возведения кровельного пирога делается укладка крыши утеплителем. Благодаря ему можно значительно сэкономить деньги, если необходимо утеплить дом. Желательно для утепления использовать такой материал как базальт. Он наилучшим образом сможет уберечь дом от возможных сквозняков и холода. На поверхности утеплителя располагают гидроизоляционную пленку. Ее наличие способствует общему уменьшению толщины кровельного пирога, утеплитель может »дышать» и на случай проникновения влаги в пленку она выветривается.

ВАЖНО!
Монтаж пароизоляции нужно делать внахлест с внутренних сторон постройки стропил. При себе требуется иметь клейкую ленту, чтобы обработать ей места стыков пленки.

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы

На что необходимо обращать внимание?

Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.
Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.
Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.
