Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

  • По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
  • По точности изготовления. Так, проволока может быть повышенной точности или обычной.
  • По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
  • Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

  • Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
  • У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Способы вязки

Арматуру можно вязать, как своими руками, так и с помощью приспособлений, предназначением которых является армирование несущих конструкций.

Сделать это вручную можно одним их трех способов:

  • сваркой;
  • проволокой;
  • нахлёст.

Сечение прутков должно быть от 10 мм.

Вначале может показаться, что самой эффективной и простой технологией вязки стержней является сварка. Но, несмотря на явные преимущества, она имеет массу недостатков.

К примеру, необходимо будет привлечь к работам сварщика, а это заметно увеличит себестоимость строительства. Второй момент, который отмечают все специалисты — это то, что места сварки подвергаются коррозии, что снижает прочность всего фундамента, а как результат-срок его эксплуатации.

К тому же, используя строительные вибраторы для уплотнения бетонного раствора, возможно допустить повреждение сварного соединения. Поэтому замена вязки сваркой малоэффективна и практически не используется.

В частном строительстве арматурный каркас, в основном, таки сваривают, что не совсем правильно, но гораздо быстрее проволочной вязки

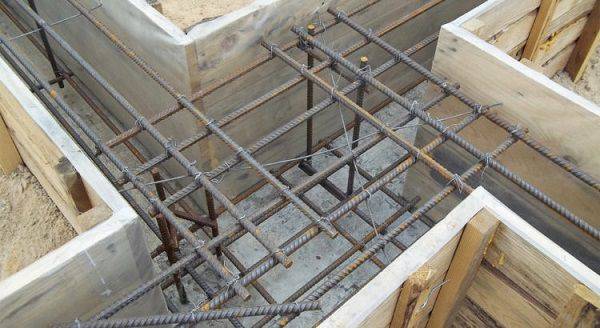

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

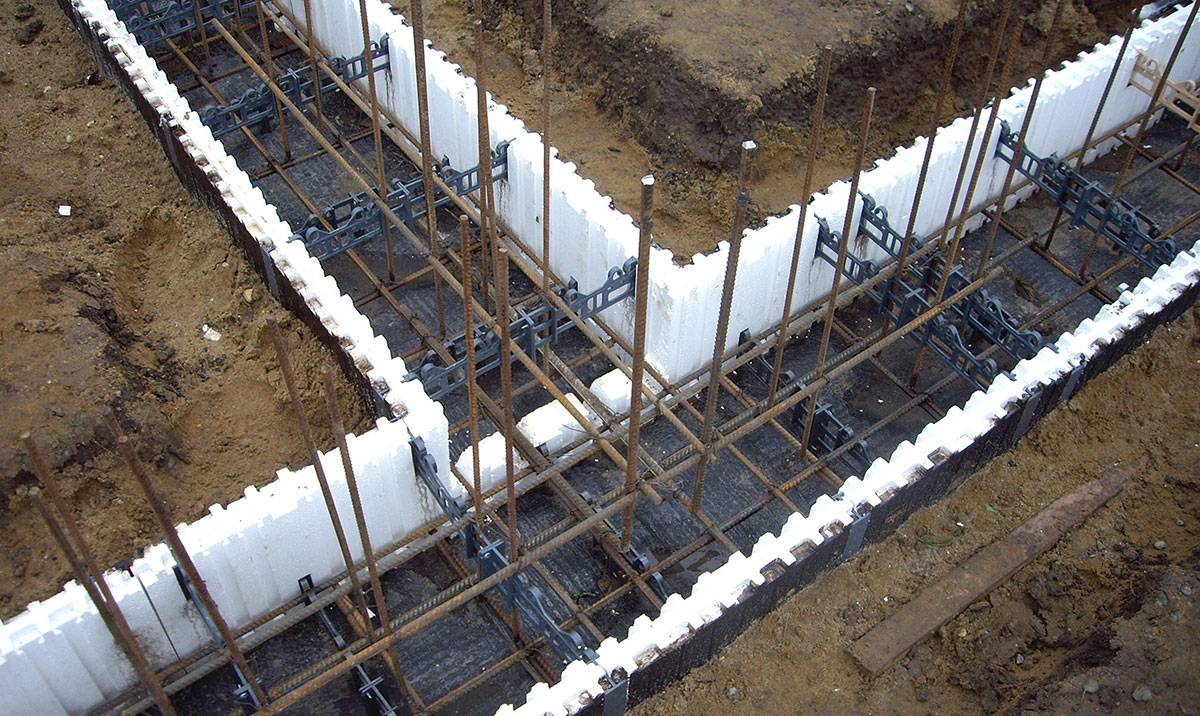

Арматурный каркас для своего ленточного фундамента

Каркас основания представляет собой обычный прямоугольник либо квадрат.  Обычно применяемый принцип армирования – довольно простой:

  • На дно траншеи размещают кирпичные ряды. Их высота должна составлять в среднем не менее  5 см.  Этот этап немаловажен для того, чтобы сделать важнейший зазор между  каркасом,  а также нижней частью основания.
  • Нарезаются стержни с требуемой длиной для выполнения вертикального армирования.
  • На имеющиеся ряды из кирпича продольно выкладываются стержни из металла.  При этом лучше, чтобы они были максимальной длины;
  • С помощью проволоки рабочие пруты соединяются перемычками на необходимом расстоянии — 30 см друг от друга.  Их длина должна составлять на 10 см менее толщины основания (причем должен соблюдаться отступ размером  5 см с каждой из  сторон);
  • В каждую ячейку по углам вертикально устанавливаются пруты. Причем их длина должна быть менее  имеющейся высоты основания на 10 см;
  • Вертикальные пруты соединяются с  использованием продольных стержней, а также фиксируются  с использованием перемычек.

Особенное внимание следует уделить такому этапу как армирование углов. Ведь именно на эти элементы  приходится наибольшая нагрузка

Арматурный каркас

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

  1. Способ обработки: необработанная или отожженная.
  2. Точность обработки.
  3. Сопротивление нагрузкам.
  4. С защитным цинковым покрытием или без такового.

 Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Ее преимущества и недостатки

Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции.
При этом место соединение не фиксируется прочно, как это получается со сваркой

Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси.

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее проведение.используют

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев бетона (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

  • Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
  • Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
  • Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
  • Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

  • чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
  • теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
  • соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
  • нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
  • расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Особенности

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

  • препятствует проседанию грунта под зданием;
  • утвердительно сказывается на шумоизоляционных качествах фундамента;
  • повышает устойчивость фундамента к резким перепадам температурных режимов.

Кроме положительных качеств основание такого типа имеет и минусы. Их нужно учитывать при выборе фундамента, чтобы здание было крепким и надёжным. К недостаткам можно отнести:

  1. Возможность применения на сухих или каменистых почвах. Если заливать фундамент на нестабильной илистой основе, то возможно сползание грунта под тяжестью дома.
  2. Неэкономичный расход в случае заливки на большую глубину. Это может потребоваться при возведении здания на торфянистом участке или на поверхности с высокой влажностью.

Форма фундамента должна быть замкнутой, она тоже влияет на прочность. Планировка зависит от проекта и создания опалубки. Фундамент должен прокладываться не только под внешними стенами, но и под внутренними перегородками, которые также будут создавать нагрузку на основу дома.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см. В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм. Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры. В петлю продевают крючок. Инструментом захватывают концы проволочных стержней. Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота

Осторожно дотягивают узел, чтобы не разорвать. Вязальный крючок вытягивают

Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
