Вентиляция погреба своими руками: схема и процесс работы

Список необходимого инвентаря и установка приточного воздуховода

Правильная вентиляция погреба обеспечивает оптимальные условия для воздухообмена в помещении. Однако перед созданием системы необходимо собрать и подготовить инструмент, который пригодится в процессе дальнейших работ. Этот шаг даст возможность существенно ускорить строительство, избавив от необходимости постоянно отвлекаться на поиски того или иного инвентаря, и универсализировать его. Организовать полноценную систему помогут следующие инструменты:

• набор отверток;
• рулетка;
• отвес;
• уровень;
• мел или карандаш;
• дрель;
• шуруповерт;
• плоскогубцы;
• молоток;
• болгарка;
• зубило.

Приведенный выше список инструментов является оптимальным, а его предварительная подготовка способствует ускорению работы. При этом его компоненты могут изменяться в зависимости от материала стен и потолка, а также формы самих воздуховодов. Так, для работы с бетоном может понадобиться перфоратор, а обработки дерева электролобзик. В любом случае, постройка вентиляционных каналов начинается с проделывания отверстий в стенах и потолке погреба.

Для обеспечения организованной приточно-вытяжной вентиляционной системы необходимо создание двух равноценных воздуховедущих линий. Одна из них будет отвечать за приток свежего воздуха, а вторая обеспечивать отвод отработанного. При этом приточная труба должна быть расположена не выше 30-40 см от поверхности пола погреба, а второй ее конец выведен на улицу и установлен не более чем на 40-50 см от поверхности земли. Подобное размещение дает возможность обеспечить помещение наиболее охлажденным воздухом, который будет по каналу проникать непосредственно на его пол.

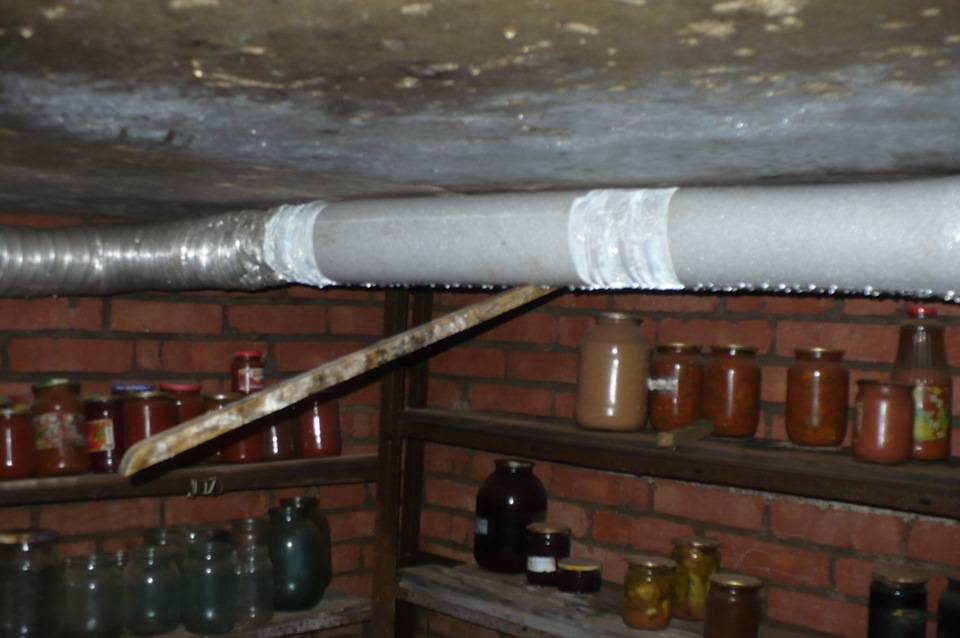

Для создания полноценного приточного канала можно использовать воздуховоды, изготовленные из любого материала. Сегодня огромной популярностью пользуются алюминиевые гофрированные гибкие системы, позволяющие избежать прямых углов и дающие возможность сэкономить значительную часть материальных средств. Кроме того, их монтаж является наиболее простым и не требует наличия каких-либо специфических навыков.

Как правило, приточный канал располагается в одной из углов комнаты и выводится наружу через потолок либо стену. Для того чтобы воздуховод проник сквозь стену в ней необходимо проделать отверстие при помощи дрели, лобзика или лома в зависимости от структуры материала поверхности. Проделанное отверстие и ее диаметр должен полностью совпадать с размерами трубы или быть немного шире ее. Установка приточного канала должна осуществляться по возможности вертикально и содержать минимальное количество изгибов и поворотов. При этом внутри помещения на конец трубы устанавливается защитная решетка, а внешняя часть закрывается зонтиком, призванным предотвратить попадание атмосферных осадков в воздуховод.

Каждому погребу своя вентиляция

Заглубленному овощехранилищу, расположенному под частным домом, принудительная, т.е. механическая вентиляция не нужна.

Хранимые зимой овощи в погребе усиленно вентилировать естественными методами нельзя. Они попросту замерзнут — мороз на улице

Согласно проектным нормативам для овощехранилищ НТП АПК 1.10.12.001-02, вентилирование, к примеру, картофеля и корнеплодов должно происходить в объеме 50-70 м3/ч на тонну овощей. Причем в зимние месяцы интенсивность вентиляции следует сократить вдвое, чтобы не выморозить корнеплоды. Т.е. в холодное время года вентиляция домашнего погреба должна быть в формате 0,3-0,5 воздушного объема помещения в час.

Необходимость принудительной вентиляции в погребе возникает, если схема с естественным движением воздушных потоков не работает. Однако также потребуется устранение источников переувлажнения воздуха.

Галерея изображений
Фото из

В устройстве принудительной вентиляции возникает необходимость, если в силу технических причин естественное движение воздуха затруднено или невозможно

Принудительная вентиляция обеспечит стабильный отвод влаги из подвальных и полуподвальных помещений, предупредит развитие и расселение пленисневых грибков

Независимо от того, является организован ли погреб в подвальном помещении, гараже или в отдельном сооружении, он должен быть оснащен приточными и вытяжными отверстиями

Принудительная вентиляция обязана отводить углекислоту и токсичные летучие вещества, нередко образующиеся при хранении продуктов, тем самым продлевая сроки их хранения

Вентилятор для принудительной вентиляции

Удаление исбытка влаги из погреба

Приточное отверстие в цоколе дома

Условия для хранения заготовок

Просушка подполья

Просушка является одним из мероприятий по повышению качества вентиляционной системы подполья. Есть несколько способов, каждый из которых достаточно эффективен и применяется перед закладкой продукции, а также в летнее время.

При отсыревании подземного пространства, из него выносят все ящики и емкости, всю продукцию. Стеллажи просушивают под солнцем, его ультрафиолет дополнительно обеззараживает плесень и грибок. Все люки и заслонки открывают настежь, при желании можно включить вентилятор, проветривание длитя 5 дней.

Ящики с гигроскопичным веществом

Внутрь заносят ящик, который заполняется солью или негашеной известью. Эти ингредиенты недорогие, могут впитывать большое количество влаги из воздуха. Кроме того, происходит дезинфекция поверхностей.

Свечка

Популярный метод просушки с использованием свечи у вытяжки. Если её установить, то можно обеспечить интенсивность тяги, за счет чего воздухообмен будет происходить в более активном режиме.

С той же целью ставят спиртовые лампы на сухом топливе. Такая просушка длится несколько дней, свечу и спиртовки регулярно заменяют.

Металлическая жаровня

Надежным, хотя и более хлопотным, является способ с жаровней, которую делают из старого металлического ведра. В нем делаются отверстия для тяги, а потом загружают березовые дрова, которые обеззараживают помещение при горении. Можно сделать и решетку, установленную на кирпичи, поверх которой ставят ведро без дна, в котором поджигают дрова.

Решетка раскаляется, пока дрова прогорают и тлеют, и довольно долго остывает, что также способствует осушению погреба и характеризуется лучшим воздухообменом.

Огонь должен гореть 12-14 часов. Жаровня ставится на пол и огораживается решетками, чтобы не допустить пожара от искр и отскочивших углей.

Электронагреватель

Можно поставить для осушения электронагреватель, из всех моделей наилучший — конвекторный или выдуваемый воздух. Его ставят в центр помещения, чтобы тепло распространялось равномерно. Это довольно затратный способ, но очень популярный за счет своей эффективности даже если подвал затоплен.

Излучение тепла и поток от вентилятора позволяют осушить помещение довольно быстро. Работа происходит от электричества. Это самый быстрый из способов осушения погребов, как и применение тепловой пушки на пропане.

Домашний вентилятор

Почти в любом доме есть вентилятор, который можно также применить для просушивания помещения хранилища. Это занимает около 5 дней, при этом устройство ставят в центр и открывают настежь все люки и двери.

Переносная печь

Печки – буржуйки применимы для осушения подпольев при условии, что дымоотвод будет выведен к вытяжке. Работа печи должна быть не менее 5 дней, после чего влажность будет снижена до оптимального уровня.  Если в помещении нет вытяжки, то способ не применим, поскольку будет слишком много дыма, а просушка будет недостаточно сделанной.

Просушка подвала при помощи бытовых приборов – вентилятор или нагреватель?

Избавиться от излишней влаги в комнате для хранения продуктов также можно с помощью бытовых нагревателей и вентиляторов. В первом случае подойдут «ветродуйные» и конвекторные модели нагревателей. Чтобы просушить поверхности стен и пола, установите нагреватель в центре помещения. Таким образом, прибор будет равномерно распределять тепло, и ни один из углов не останется сырым. Не нужно забывать, что этот метод просушки отнимает много времени. К тому же, вам придется немало потратить на уплату электричества.

Нередко владельцы подвалов используют мощные парогенераторы. За счет его излучения комната для хранения продуктов высыхает очень быстро. В итоге вы потратитесь немного меньше, ведь просушка отнимет меньше времени. Благодаря эффективности этого способа, его часто применяют даже в подвалах, переживших наводнение.

Чтобы избавиться от влаги с помощью вентилятора, прибор нужно поставить в центре комнаты и включить. Полная просушка таким способом отнимет не менее 4 дней. Зачастую владельцам погребов помогает и обыкновенная старая буржуйка. В таких случаях отводную трубу печки выводят к вытяжке подвала. Топить буржуйку придется не менее 5 дней до полного высыхания поверхностей подвала. Если вытяжное отверстие в погребе отсутствует, то этот метод не подойдет.

Монтаж вентиляции

Выбрав тип воздухообмена в цоколе, и проведя основные расчеты, можно приступить к обустройству системы циркуляции воздуха.

В случае, когда в гараже вентиляция устанавливается уже в готовом здании, в потолке погреба делают отверстие для монтажа воздуховода;
Через отверстие спускают трубу, через которую будет выходить отработанный воздух. Окончание закрепляют под потолком на расстоянии 15 см ниже поверхности, с наружной стороны вытяжную трубу поднимают над землей на 15см выше грунта;
В противоположном углу подвала проделывают такое же отверстие в потолке/стене, и через него устанавливают приточную трубу, фиксируя её положение не ниже 20см от пола и не выше 50см.
Снаружи приточную трубу слишком высокой не делают, если она выходит через поверхность потолка – достаточно 20-25 см

Важно помнить, чем ниже труба поступления воздуха, тем лучшее будет тяга, соответственно, и приток свежего воздуха внутрь.
В случае, когда приточная труба выводится через стену погреба, на неё надевают специальный пластиковый дефлектор, или же вентиляционную решетку.
Если вентиляция в подвале частного дома обустраивается там, где есть камин или печь, следует выводить вытяжную трубу рядом с их дымоходом, так как это усилит отток использованного воздуха из подземного помещения за счет значительной разницы температур;
По рекомендации специалистов, на каждую трубу подвала стоит сделать заслонки, которые можно открывать на нужный просвет. Таким образом контролируется интенсивность циркуляции подвального воздуха.

После окончания сбора системы, непременно стоит проверить её на наличие достаточной тяги:

• Для проверки напора воздуха на входе можно приложить лист тонкой бумаги. Если бумажный листок начинает вибрировать, значит, воздух забирается достаточно интенсивно;
• Альтернативой бумаге может послужить направление дыма от зажжённой в металлической емкости бумаги. Дым от тления поможет визуально определить наличие тяги.

Переоборудование естественной системы вытяжки в принудительную

Часто владельцы оборудуют подвал под гаражом, забывая о том, что при повышенной влажности выделяются ядовитые пары химических жидкостей, а также появляется коррозия на металлических деталях машин. Как правильно сделать вентиляцию в подвале, чтобы эти ядовитые испарения тщательно выводились и не попадали на продукты?

В некоторых случая естественная вытяжка не срабатывает в должном объеме. В погребах появляется избыточный конденсат, грибок, плесень, или же затхлый запах. Это первые сигналы того, что вентиляция подвала частного дома требует повышения эффективности. Сделать это можно несколькими способами:

• Взять трубы большего диаметра. Если помещение гаражного подвала не более 12 квадратных метров, труба вытяжки может иметь диаметр 15см, если она единственная;
• Нарастить высоту вытяжки, что повлечет за собой увеличение тяги;
• Смонтировать дополнительные приточные и вытяжные каналы;
• Вмонтировать вентилятор в вытяжку, обеспечивающий принудительную циркуляцию воздуха.

Если в первых трёх вариантах требуются основательные работы по переоборудованию системы вентиляции, то в последнем варианте можно создать принудительную вентиляцию гаража своими руками на базе естественной вытяжки:

• Подвести электрический кабель к месту монтажа;
• Демонтировать решётку, если есть такой декоративный элемент;
• Установить вентилятор;
• Поставить на место декоративную решётку;
• Подключить вентилятор с помощью электрического кабеля.

Чаще всего достаточно добавить всего 1 вентилятор, но чтобы усилить эффект ещё больше —  поставить второй в приточную трубу. Для максимального эффекта ставят центробежную модель увеличенной мощности. Шумовые эффекты, к сожалению, добавятся, но застойных явлений воздухообмена в помещении гаражного подвала больше не будет.

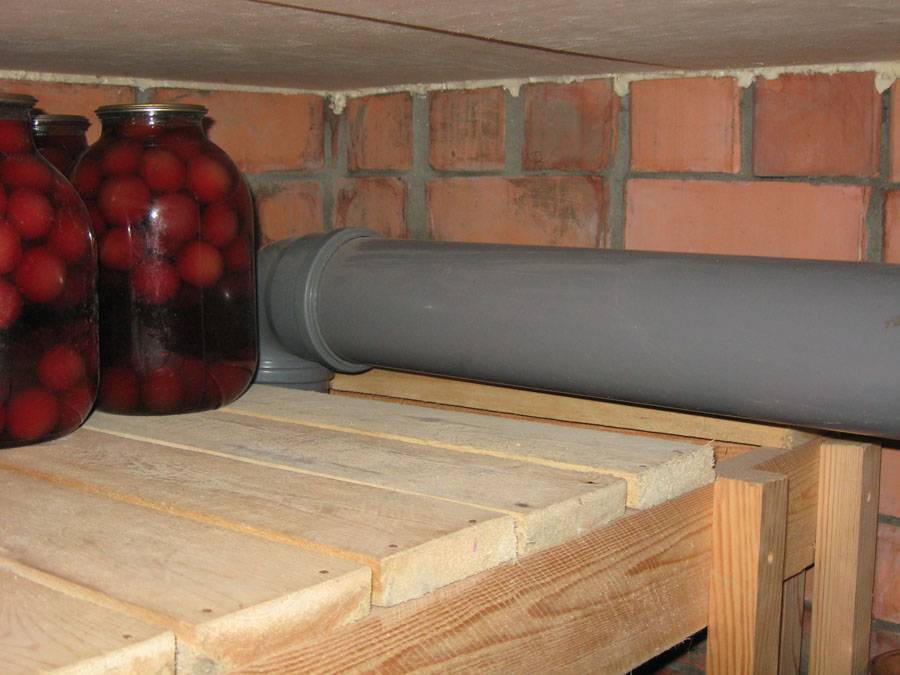

Можно ли организовать вентиляцию подвала частного дома из канализационных труб

Это возможно сделать. Для удешевления технологии и упрощения работы можно использовать канализационные трубы в качестве воздуховода. Они достаточно просты и эффективны в работе. Это совершенно просто, доступно и не требует особых временных затрат.

Такие конструкции часто используются в небольших домах.

Устройство вентиляции подвала – важная задача, которая требует точных расчетов. Если вы не уверены в правильности своих действий, рекомендуется обратиться к специалистам. Вам помогут организовать все максимально правильно.

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения.

Вентиляция в подвале гаражного помещения

Погреб в гараже используют не только для хранения деталей, но и для необходимых вещей. В любом случае, здесь, как и в подвале дома, всегда должно быть сухо. Повышенная влажность негативно скажется на деталях для автомобиля, поскольку быстро вызовет коррозию и появление на них ржавчины.

Вентиляция в погребе гаража устраивается по такому же принципу, как и для подвального помещения дома. Стоит учитывать, что, несмотря на небольшую площадь, здесь также может потребоваться установка принудительной вентиляции, поскольку в подвал гаража вода попадает чаще всего в зимнее время с колес автомобиля или дождь. А система принудительной циркуляции воздуха поможет легко справиться с проблемой излишней влажности и сырости воздуха.

Устройство и принцип работы вентиляционной системы

Существует несколько видов вентиляции, которые отличаются друг от друга назначением, сферой применения, сложностью конструкции и способом перемещения воздушных масс. Все они работают по одному принципу, основанному на законах физики: холодный воздух опускается вниз, а тёплый поднимается вверх.

ФОТО: tehnosfera53.ruСухой и хорошо вентилируемый подвал – гарантия длительного хранения продуктов

Различают три основных вида вентиляции в подвале или погребе:

1. Естественная.
2. Принудительная.
3. Комбинированная.

ФОТО: saucyintruder.orgЕстественная вентиляция происходит за счёт перемещения воздушных масс разной температуры

Естественное проветривание

Данный тип вентиляции в погребе или подвале считается самым простым, доступным и основан на принципе перепада температур внутри и снаружи помещения, а также разнице давления. Эффективность подобной вентиляционной системы зависит от грамотного расположения приточной и вытяжной труб, которые должны обеспечивать приток свежего и удаление старого воздуха.

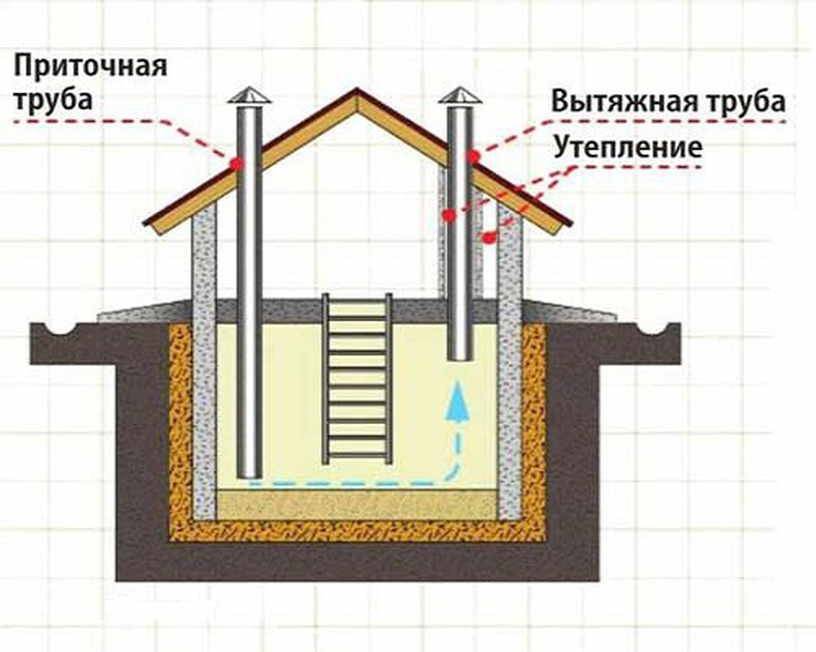

Установка приточной и вытяжной труб выполняется возле противолежащих друг другу стен или углов подвала. Это позволит выдержать максимально возможное расстояние между вентканалами. Выход приточной трубы должен находиться на высоте 200-500 мм от поверхности пола, а вытяжной – не более 100-200 мм от потолка.

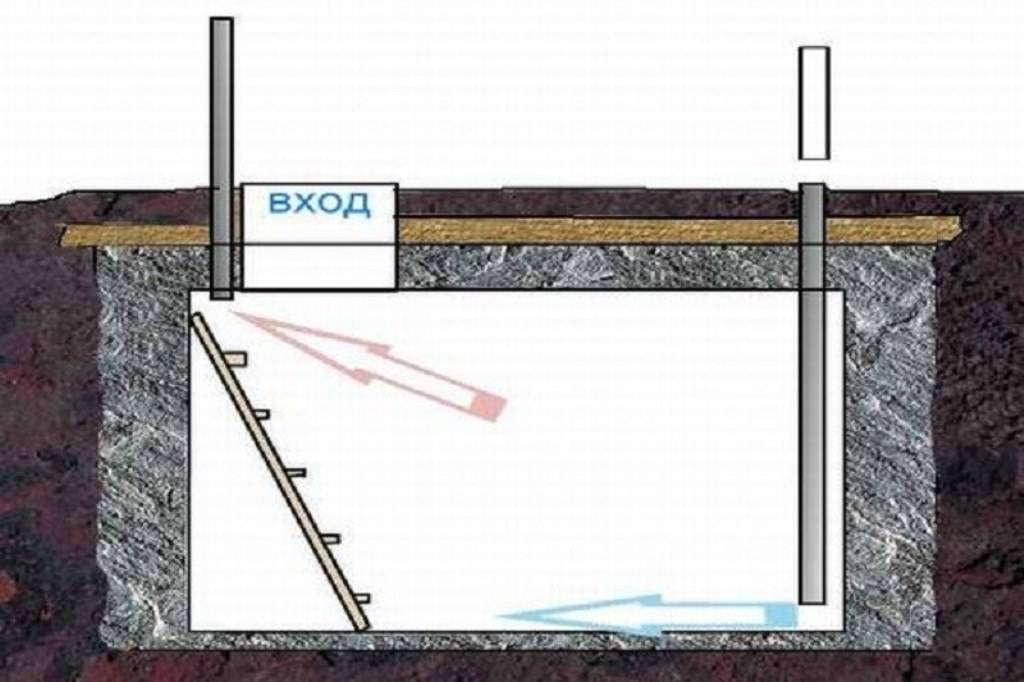

Подобное размещение труб обусловлено тем, что холодный воздух с улицы, опускаясь по приточной трубе вниз, выталкивает нагретый воздух наружу. Наверх вытяжного канала рекомендуется устанавливать дефлектор, который помогает создать дополнительное разрежение, позволяющее значительно улучшить вентиляцию погреба или подвала.

Главный недостаток данного вида вентиляции – отсутствие воздухообмена в помещении, когда наружная температура выше, чем внутри. Поэтому более эффективной считается принудительная или комбинированная вентиляционная система.

ФОТО: zalpstroy.ruНаружный холодный воздух вытесняет тёплый воздух внутри помещения

Принудительное проветривание

Устройство принудительной вентиляции почти аналогично системе естественной циркуляции воздуха в подвальном помещении. Отличие заключается в некоторых важных нюансах. Выходы обеих труб должны находиться на высоте порядка 500 мм над поверхностью грунта, а внутри вентканалы должны оснащаться вентиляторами, один из которых будет работать на втягивание воздуха, а второй – на вытяжку. Подобный тип вентиляционной системы целесообразен, если площадь подвала или погреба превышает 60 м2 или нет возможности поднять вытяжную трубу над коньком крыши.

При проектировании вентиляции следует выполнить расчёты необходимого объёма и кратности воздухообмена в помещении. Они потребуются при выборе вентиляторного оборудования. Кратность воздухообмена должна быть равна 2 м3 на 1 м3/ч. Умножив кратность на объём погреба или подвала, получаем требуемую производительность электровентиляторов.

Вентиляция принудительного типа обустраивается в больших подвальных помещениях и, как правило, является частью общей системы воздухообмена во всем здании. Ее расчёты и создание требует наличия соответствующих знаний и опыта, поэтому в этом случае рекомендуется всегда обращаться к специалистам.

ФОТО: a.d-cd.netПринудительный вариант вентиляции наиболее эффективный

Комбинированная вытяжка

Универсальная вентиляционная система, которая подходит для помещений разного объёма с различными условиями для эксплуатации. Она отличается высокой функциональностью независимо от внешней температуры и наличием компактного насоса на вытяжной трубе, что обеспечивает стабильность и надёжность работы. Стоимость вентиляторов приемлема, а потребление электроэнергии невысокое, что делает такую вентиляционную систему оптимальным вариантом для небольших подвалов и при ограниченном бюджете.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Принцип работы системы вентиляции в погребе

Перед тем, как сделать собственную систему вентиляции в погребе, рекомендуется разобраться с принципами ее функционирования. Все достаточно просто – теплые и холодные потоки воздуха в естественном движении сменяют друг друга, выталкивая из помещения. Все известные конструкции построены по такому образу. Холодные потоки направляются вниз, а теплые – в верхнюю часть.

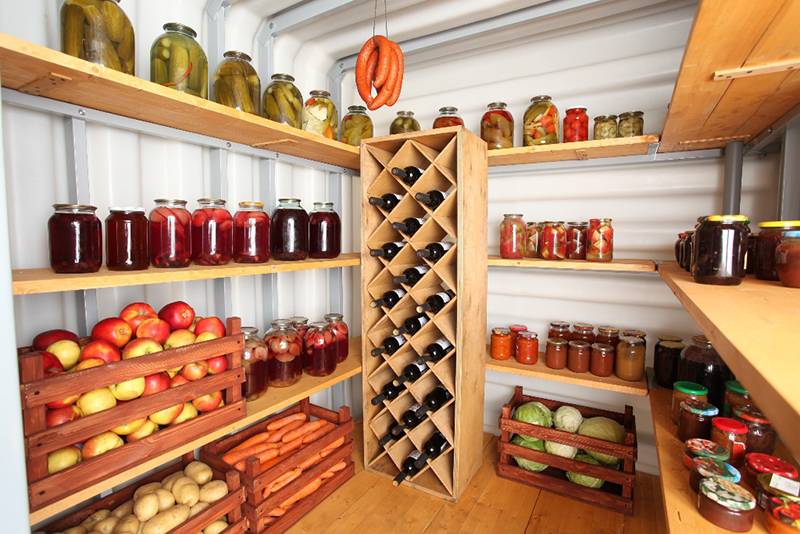

В погребах и подвалах хранится не только консервация, но и запасы овощей, фруктов, которым свойственно «дышать».

При обустройстве системы вентиляции важно помнить о следующем:

1. Чтобы воздушные потоки распределялись равномерно, необходимо каждую трубу делать одинакового диаметра и размера. Тогда воздух будет поступать и выходить из помещения в одинаковых количествах. Следует правильно рассчитать габариты труб, чтобы обеспечить оптимальный микроклимат для здоровья человека.
2. Не устанавливайте две трубы рядом. Так получится только сквозняк. Чтобы обеспечить движение воздушных потоков, размещайте систему в разных концах помещения. Таким образом, весь скопившийся воздух будет сразу удаляться наружу.
3. Чтобы воздушные потоки вовремя покидали помещения, необходимо размещать трубу как можно ближе к потолку. Рекомендуется оборудовать специальное вытяжное отверстие, ведущее на улицу. Конденсат не будет оставаться в помещении, что поможет избежать повышенной влажности.
4. Качество вытяжки во многом зависит от диаметра вытяжного отверстия. Зачастую для вентиляции погреба подходят канализационные трубы. Этого достаточно для циркуляции воздуха в малогабаритном помещении.
5. Для ограждения системы рекомендуется использовать решетку или люк.
6. Чтобы внутри труб не скапливались конденсированные потоки, устанавливайте максимально прямые конструкции.
7. Труба должна быть однородной – без излишне узких или широких мест.
8. Чтобы защитить конструкцию от грызунов, монтируйте ее как можно выше.

Выше перечислены базовые принципы обустройства вентиляции погреба. Для каждого типа конструкции возможны разные варианты, которые следует учитывать в зависимости от обстоятельств.

Какие инструменты и материалы потребуются для обустройства вентиляции

В зависимости от типа системы могут понадобиться отдельные материалы, однако для каждого из видов потребуется следующий базовый список:

• трубы различного диаметра и длины;
• круглые отводы (при необходимости поворота конструкции);
• защитные козырьки или дефлектора;
• решетки для распределения воздуха;
• монтажная пена или герметик;
• металлические скобы;
• анкеры;

Важно! Количество материалов может варьироваться не только от вида системы, но и от глубины, на которой расположено подвальное помещение. Число инструментов также может измениться в случае, если трубы изготовлены не из металла, но при строительстве любой из конструкций потребуются:

Число инструментов также может измениться в случае, если трубы изготовлены не из металла, но при строительстве любой из конструкций потребуются:

• болгарка;
• измерительные приборы;
• перфоратор;

В неограниченном количестве могут быть использованы саморезы, болты и прочая гарнитура. Также при монтаже принудительной системы необходимо обзавестись вентилятором.

Какие трубы можно использовать для вентиляции погреба

До появления труб из различных материалов вентиляционное отверстие погреба отделывали обрезными досками. Для того чтобы нормализировать тягу внутри такой конструкции, изнутри дерево обрабатывали рубанком. В последующем импровизированную трубу окрашивали в желаемый цвет, а также оборачивали рубероидом.

В современном мире, благодаря наличию большого количества материалов, ассортимент воздуховодов вырос. В большинстве случаев для монтажа вентиляционных систем используют:

• ПВХ трубы;
• оцинкованные трубы;
• асбестовые трубы.

Каждый из перечисленных воздуховодов имеет свои достоинства и недостатки, однако чаще всего строителями используются ПВХ трубы, предназначенные для канализаций. В числе сильных сторон данного материала значатся легкий монтаж и низкая цена. Изнутри труба имеет гладкую поверхность, которая не подвержена ржавчине. Установка не отнимает много времени и сил, потому справиться с ней сможет любой мастер. Основной недостаток ПВХ материала – повышенная хрупкость при низких температурах, однако устранить ее можно с помощью утеплителя.

Еще один недостаток ПВХ, который выделяют специалисты, – повышенная горючесть

Наиболее надежной среди всех выделенных воздуховодов для вентиляции считается асбестовая труба. Однако она менее популярна среди строителей из-за сложности транспортировки и внушительного веса.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов
