Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
| Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
| После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
| Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Варианты вентиляции.
С технической точки зрения данные системы классифицируются по 3 категориям:
- своему предназначению,
- типу побудителя движения воздуха,
- методу передвижения воздуха.
Вентиляционные системы в зависимости от их функций подразделяются на:
По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.
- приточные;
- вытяжные;
- рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).
Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:
- безканальные (воздух проникает внутрь дома сквозь окна и двери);
- канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).
Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:
- механические;
- естественные.
В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.
Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:
- (приточно-вытяжная);
- (естественная с принудительной вытяжкой).
Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.
Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.
В этом случае использование принудительной вентиляции нецелесообразно.
Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.
Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.
Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:
- чистоту атмосферы;
- стройматериал, используемый для постройки.
Естественная вентиляция.
Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.
Принудительная вентиляция.
Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).
Смешанная вентиляция.
Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.
В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.
Проектирование систем вентиляции, видео:
- (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
- (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
- выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
- составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
- выбору места для монтажа оборудования;
- определению ;
- устройству самой системы.
Принудительная вентиляция: основные характеристики
Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.
Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.
Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:
- воздушный клапан;
- калорифер;
- шумоглушитель;
- вентилятор.
К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.
На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.
Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.
Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.
Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:
- С применением приточных клапанов и вытяжных вентиляторов
- С установкой с рекуператором
В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.
Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.
| Тип системы | |||
| Особенности | Естественная | Смешанная | Приточно-вытяжная |
| Эффективность | низкая | средняя | высокая |
| Комфортность | низкая | низкая | высокая |
| Стоимость | низкая | низкая | высокая |
| Занимаемое пространство | труба в шахте | труба в шахте | оборудование, воздуховоды по помещениям за потолком |
| Система фильтрации | отсутствует | отсутствует | от пыли, запахов и т.д. |
| Необходимость обслуживания | отсутствует | периодическая чистка вентиляторов (1 раз в 2-3 года) | е реже 1 раза в год чистка фильтров, диагностика |
| Эксплуатационные расходы на электроэнергию | отсутствует | низкие (работа вентиляторов) | средние, высокие (работа вентиляционной установки, подогрев воздуха) |
| Гибкость системы | низкая | низкая | высокая |
| Режимы работы (зима-лето) | зависит от погодных условий | зимой поступает холодный воздух, летом горячий | круглогодично поступает воздух с комнатной температурой |
| Шумность работы | низкая | низкая, средняя | низкая, средняя |
Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.
Получить бесплатную консультацию инженера по вентиляции частного дома
Получить!
Особенности вентиляции помещений частного дома
Выбирая тип и схему вентиляционной системы, необходимо учитывать функциональные особенности помещения. Чтобы обеспечить правильный воздухообмен в домашнем пространстве, можно использовать разные виды вентиляций.
Вентиляция подпольного пространства
Грамотное обустройство вентиляции в подполе частного дома – необходимое мероприятие, поскольку именно под полом образуется влажность, которая способствует появлению грибка и плесени. Все это может разрушать внутреннюю отделку и способствовать порче имущества, находящегося в помещении. Чтобы этого не случилось, внутри цоколя устраивают специальные вентиляционные отверстия, расположенные на четко рассчитанном расстоянии друг от друга и от уровня почвы. Продухи делают с подветренной стороны здания. Если в подпольном помещении есть внутренние перегородки, то в них также устанавливают отдушины.
Можно также установить принудительную систему вентиляции в виде вентиляторных установок, расположенных на противоположных сторонах пространства. Иногда из подпола делают вытяжку на крышу через вентиляционную трубу. Воздух при такой схеме поступает естественным путем через решетки, а вытягивается через трубу.
Вентиляция верхних этажей
Самым доступным способом сохранить нормальную циркуляцию воздуха между этажами будет установка входной двери, перекрывающей поступление воздуха с нижних этажей на верхние. Дверь устанавливается на лестнице и таким образом препятствует поднятию «отработанного» воздуха с нижних этажей наверх. При таком варианте на обоих этажах создается естественная система вентиляции помещений. В жилых комнатах монтируют приточные каналы, а в санузлах и технических помещениях – вытяжные.
В случае если входную дверь с лестницы на верхний этаж не делают, стараются герметично изолировать каждое помещение второго этажа по отдельности. В комнатах устанавливают двери без щелей и решеток, монтируют приточные клапаны. Загрязненный воздух удаляется с помощью системы естественной вентиляции. Такой вариант не очень удобен тем, что двери постоянно приходится держать закрытыми, чтобы система работала эффективно
Важно знать, что на мансардных этажах всегда устанавливают принудительную вентиляцию, потому что естественная система, как правило, не справляется из-за небольшой высоты вентиляционных каналов
Вентиляция кухни
Вентиляция в кухне необходима, чтобы в помещении не скапливались запахи, не повышался уровень влажности, предметы интерьера не покрывались жирным налетом, а воздух оставался насыщенным кислородом, а не углекислым газом. Для этого приток воздушных масс организуется с помощью естественной системы вентиляции, а для отвода используют принудительную вытяжку. Вытяжку размещают обычно над кухонной плитой, поскольку именно плита в кухне является источником лишних запахов и паров, от которых необходимо избавиться. Вытяжка, как правило, бывает оснащена фильтрами отработанного воздуха.
Вентиляция бани
Для банных помещений характерен повышенный уровень влажности
Чтобы в таких условиях не появились вредоносные микроорганизмы, важно обеспечить эффективную вентиляцию пространства. Обычно в банях применяется комбинированный вариант вентиляционной системы
Для этого монтируют один-два приточных канала, а на выводной устанавливают механический вентилятор.
Важно заранее разобраться в схемах и разновидностях вентиляционных систем, прежде чем переходить к проектированию инженерных сетей в загородном доме. Уровень вашего комфорта во многом будет зависеть от правильного расчета и монтажа вентиляции в домашнем пространстве
Если у вас остались вопросы по устройству вентиляционных систем, стоит обратиться за помощью к квалифицированным специалистам, которые помогут вам подобрать и установить нужный тип вентиляции в доме.
Как сделать вентиляцию в частном доме своими руками
Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.
- Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
- Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
- Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
- Составление схемы расположения каналов.
- Определение месторасположения забора и вывода воздушных потоков.
- Непосредственно сам монтаж вентиляции.
Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.
Приточно-вытяжная вентиляция
Установка вентилятора в санузел
Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.
Для установки вентилятора необходимо следовать следующей пошаговой инструкции.
- Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
- Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
- Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.
Устройство вытяжки
Принцип работы вытяжного вентилятора выглядит следующим образом:
- воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
- свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
- вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.
Приточная вентиляция с помощью диффузора или решетки
Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.
Диффузоры и решетки классифицируются по нескольким параметрам:
- форма – круглая, прямоугольная или квадратная;
- размер;
- дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.
Приточная вентиляция с помощью приточного клапана
Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.
Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.
- Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
- Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
- Далее необходимо установить клапан и зафиксировать его в отверстии.
- Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.
При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.
Как сделать вентиляцию в частном доме
Не знаете, как сделать вентиляцию в доме? На данном примере схемы вентиляции частного дома будет показано все необходимое для того, чтобы вы поняли, как сделать вентиляцию своими руками.
Как вы видите, здесь изображены все части системы, начинающиеся в комнате с вентиляцией и заканчиваются непосредственно на крыше. Вентиляция в частном доме своими руками, схема и все необходимые расчеты не так сложны, как кажется на первый взгляд. Вы быстро поймете, как сделать вентиляцию в доме.
Как сделать вентиляцию своими руками? Поначалу никто не знает, как правильно сделать вентиляцию. Для начала необходимо проложить в стене канал не больше 140 миллиметров.
Конец трубы должен быть под коньком крыши — это также обеспечит достаточную тягу. Вентиляция в частном доме будет качественной, если вы выполните эти условия.
Если же вы не можете сделать естественную вентиляцию, задумайтесь о механической. Особенно она важна в помещениях типа ванной. Вентиляция в доме своими руками подразумевает это. Поэтому, если вы хотите избежать таких проблем, позаботьтесь о механической вентиляции помещений с избыточной влагой. Вентиляция в доме своими руками не будет для вас сложной в этом случае.
В туалете или, например, кухне, также не будет лишней механическая вентиляция в частном доме из системы вытяжек и вентиляторов. Вентиляция в частном доме своими руками, схема которой показана ниже, не сложна для изучения. Просмотрите подробнее схему внизу, чтобы лучше понять принцип:
Вентиляция в доме своими руками — интересное занятие, особенно если перед этим вы тщательно изучили и поняли все аспекты.
Схемы вентиляции частного дома и квартиры

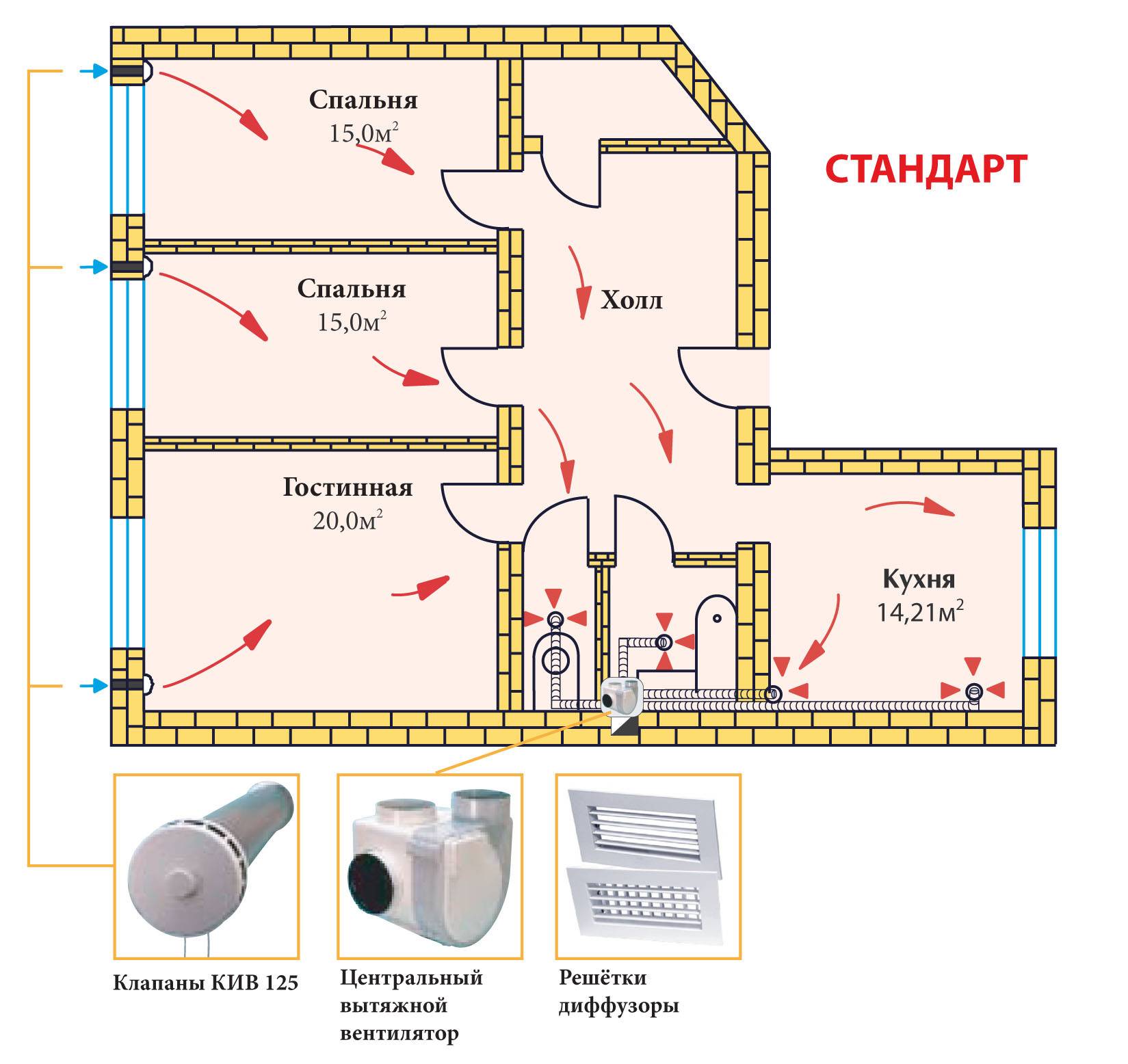

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.
Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну
В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.
При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование
При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.
Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная
Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.
