Вентиляция в ванной и туалете

Что такое вентиляция и для чего она нужна

Вентиляционная система в жилье решает следующие основные задачи:

• Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
• Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
• Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
• Удаляет продукты распада, образующиеся во время горения газовых приборов.
• Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
• Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
• Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.

Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать

Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире.

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

• Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
• Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Вытяжка в туалете своими руками

Простейшим способом при устройстве вентиляции в ванной своими руками является совмещение включения вентилятора с выключателем освещения. При включении света в ванной и туалете одновременно начинает работать и вентилятор, а после того, как в этих помещениях погасят свет, вентилятор выключается.

Но если для туалета подобная схема еще подходит, то в ванной еще некоторое время держится достаточно высокий уровень влажности. Имеется более сложная схема, как сделать вентиляцию в туалете и ванной. Включение вентилятора происходит не напрямую, а через специальный блок с реле временной задержки. После выключения света вентилятор продолжает работать некоторое время. Причем хозяева имеют возможность регулировать это промежуток с учетом своих пожеланий. Регулируемый диапазон автономной работы вентилятора может составлять от нескольких десятков секунд до нескольких минут.

Как подключить устройство с таймером

Автоматические вытяжки с вентилятором и таймером обойдутся вам намного дороже, зато их удобно использовать. В санитарном узле это оптимальный вариант. Работа устройства такова – они работают единовременно с освещением, но спустя время (когда истекает заданный промежуток) отключаются. Устройство будет активно удалять излишнюю влагу и запахи после того, как вы выйдете из санузла, а выключится аккурат через определенный временной отрезок автономно. Чтобы грамотно монтировать это устройство с отсчетом времени собственноручно, нужно 4 провода. Этот вентилятор оснащен 4 контактами. Монтаж производят по такой схеме подключения проводов – L является кабелем с коробки, Lt – провод через выключатель света, N «ноль» и последний – заземление в подготовленное под него гнездо на устройство.

Вытяжки с датчиками

Монтаж прибора, который определят влажность и реагирует на малейшее движение, самый простой. Такие приборы работают автономно в отверстии какого-то участка жителей квартиры. Для санитарного узла рекомендовано монтировать устройство, реагирующее на влагу, а в туалете он будет «откликаться» на движение. Первый будет самостоятельно активироваться и функционировать, пока влагопоказатель не достигнет установленной отметки. Более того, такое устройство будет вытягивать не только излишнюю влагу, но и неприятные ароматы. Механизм, реагирующий на движение, сам активируется и работает на площади досягаемости. Когда человек войдет в место действия, устройство активируется, а после отключается с установленной задержкой по времени. Как установить вытяжной вентилятор в ванной? Монтировать прибор в комнате нетрудно – фазу, заземляющий кабель и «ноль», а если заземления нет, то лишь два провода подключают напрямую от распаянного короба до вытяжки.

Подготовительный этап

Монтаж вытяжного вентилятора является несложной работой, которую можно правильно произвести собственноручно:

1. Вентилирование санитарного узла будет эффективным, если между дверью и порогом есть маленький зазор, или же на дверях будут прорези.
2. Шахта для воздуха не должна быть забита, требуется проверить, есть ли в ней движение воздуха.
3. Монтаж производится лишь после подключения механизма к электрической сети.
4. Иногда требуется расширять отверстие для устройства, а если оно больше, чем требуется – туда вставляют в качестве уплотнителя пластиковую трубку или прокладку из этого же материала. После пустоты требуется заполнить специальной монтажной пеной.
5. Требуется проверить, прикрывает ли решетка из пластика область с отсутствующей отделкой, а если нет – стоит ошпаклевать и подкрасить такие стеновые участки.

Рассчитать диаметр вентилятора стоит с учетом, что стоит оставить от 0.5 до 1 см по окружности для надежного закрепления при помощи уплотнителя, монтажной пены или герметика. К устройству предварительно подводят питание, подойдут любые от выключателя и освещения. Проще всего, если электрокабели питания будут заранее размещены в вентиляционном воздуховоде при укладке плиточного материала. Применяют еще и наружную проводку.

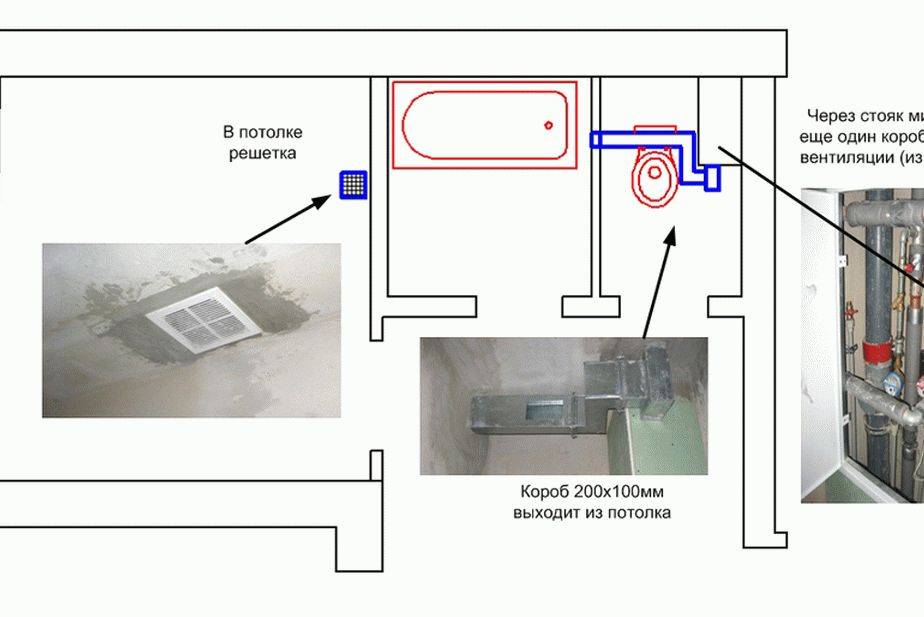

Размещение вентиляционного канала

Обычно при установке вентилятора не нужна дополнительная система для отведения воздуха. С проветриванием отлично справится осевой радиальный вентилятор, который устанавливают на нишу вытяжного отвода воздуха. Такой метод его размещения и установки имеет место быть, если шахта расположена сразу за стенкой санузла, который бывает совмещен с туалетом. Большинство домов оснащены лишь пассивной вентиляцией, дырой в стене санитарного узла, которая ведет в туалет. Из него воздуховод будет идти к магистральному каналу для вентиляции. В этом случае часто в туалете делают активное вентилирование (вентилятор подключают к электрической сети), а в ванной комнате лишь пассивную.

Если туалет и ванная разделены, но оснащены отдельными отверстиями, которые выходят в общую шахту, то наилучшим вариантом будет монтаж канального вентилятора. Его стоит поставить на шахтном сегменте, где скрепляют воздуховоды из обеих комнат. Когда канал вентиляции расположен через одно или даже больше помещений, то нужно подвести его в саму комнату посредством гофрированных или пластиковых алюминиевых коробов для вентиляции. Теперь вы знаете, где правильно установить вытяжной вентилятор в ванной комнате, причем сам процесс описан ниже.

Особенности устройства вентиляции в санузле частного дома

Вентиляция клозета в современном доме почти ничем не отличается от квартирных решений. Это если она проектировалась еще при возведении коттеджа. Однако во многих строениях совсем недавно стали делать санузел.

Как это бывает: коттедж был построен много лет назад, когда канализационной системы в нем еще не было. Но из-за модных тенденций, или из-за желания получить дополнительные удобства, владельцы дома решили оборудовать под туалет, одно из пустующих помещений. Чаще всего, люди выбирают комнату, в которой изначально не была предусмотрена вентиляционная система.

Проложена канализационная труба, ведущая в яму, поставлен унитаз и подана жидкость из колодца, посредством небольшой насосной станции. Но вытяжки как не было, так и нет. В итоге: запах распространяется по всему коттеджу. И от комфортной обстановки не осталось и следа.

Иногда для клозета не выбирают дополнительную комнату, а в итоге перепланировки строения, специально формируют под него место. И там даже устанавливается вентиляционная система, но все равно, запах не уходит. А все это происходит из-за того, что помещение под санузел, раннее было частью жилого строения, и вентиляция для него была установлена, как для комнаты.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй – это питание приходящее с распредщитка (Гр.Осв)

третий – идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L – к клемме с аналогичной маркировкой

фазу таймера вентилятора – на средний контакт с надписью Т

нулевую – на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

• высокий КПД — за 1 час очищается 100 кубометров;
• простота монтажа — в поверхность стены;
• функционируют без системы воздухоотводов;
• подходят для коммуникаций с низким давлением;
• эффективны в условиях переменных нагрузок;
• компактные размеры.

Минусы:

• минимальный напор;
• риски нарушения циркуляции воздуха при монтаже;
• громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

• загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
• загнутые назад — удобная регулировка скорости и хороший КПД;
• «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД. Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

• экономия до 20 % электроэнергии;
• исключение перегрузки электросети;
• обработка 1 м3 загрязненного воздуха за 1 сек;
• стойкость к коррозии;
• наличие реле защиты и регулятора скорости;
• подключение к сети с напряжением 220-240 В;
• простота установки и обслуживания;
• минимальный уровень шума;
• почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

• надежность жестких и полужестких воздухоотводов;
• установка в центре коммуникации или перед воздухозаборника;
• работают в помещениях повышенной загрязненности;
• выдерживают постоянные перепады температуры.

Минусы:

• маленькая энергоэффективность;
• риски взрыва двигателя при колебаниях напряжения;
• необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

• регулярный приток свежего воздуха;
• сохранение нормальной влажности;
• отведение специфичных запахов и влаги;
• предотвращение появления плесени;
• устранение запахов канализации.

Минусы:

• необходимость утепления в зимнее время;
• сложность монтажных работ.

На что следует обратить внимание при выборе вентилятора?

По конструкции вентиляторы делят на осевые и радиальные, по месту установки – на канальные и настенные. В многоквартирных домах наиболее удобно использовать осевые накладные вентиляторы. Основная часть этого прибора помещается в канал воздухопровода, а на поверхности стены остается лишь воздухозаборная решетка. В ней расположены и крепежные отверстия, что довольно удобно при монтаже вентилятора.

Есть несколько важных моментов, на которые обязательно нужно обратить внимание при покупке устройства принудительной вентиляции:

Вентилятор будет работать в помещении с повышенной влажностью, поэтому должен иметь определенную степень защиты от проникновения влаги. На корпусе устройства есть отметка, показывающая уровень такой защиты. Следует выбирать вентилятор с маркировкой не ниже IP 44.

• Шумность прибора не должна превышать 35 дБ. Обычно этот параметр указывается в техническом паспорте. Следует учесть, что мощность вентилятора лучше выбирать с запасом: при работе на максимальных оборотах не только возрастает уровень шума, но и существенно уменьшается срок службы устройства.
• Мощность устройства принудительной вентиляции можно рассчитать, зная приток воздуха в помещение. Подобные расчеты довольно сложны, но их можно опустить: для подавляющего большинства ванных комнат требуется вентилятор производительностью не менее 100 м3 в час.
• Дополнительные устройства. Запускать принудительную циркуляцию воздуха можно в ручном режиме через вентилятор или автоматизировать процесс. Самый простой путь – прибор включается одновременно с включением освещения. Но в этом случае система вентиляции не успеет удалить пар из ванной комнаты. Более дорогие, но и более удобные варианты – установка специальных таймеров, регулирующих задержку отключения, или датчиков влажности.

Виды и типы вентиляции.

По типу воздухообмена: естественная и принудительная. В век современных пластиковых окон первый способ почти не работает. Воздух через окна в квартиру поступает лишь в небольших объемах. Конечно, мы открываем форточки, но этого недостаточно.

Принудительная вентиляция включает в себя установки, создающие дополнительную смену воздуха и избавление от неприятных запахов.

По назначению различают вытяжную вентиляцию, приточную и смешанную. Первая работает за счет выхода воздуха через вентиляционную шахту. Вторая – напротив, за счет принудительного притока воздуха. Он давит на старые потоки и заставляет их уходить через вентиляционный канал. Третий вид сочетает в себе первый и второй.

Требования к установке вентиляции

Выбирая вентилятор для туалета и ванной, нужно учитывать основную характеристику – производительность. Это возможность прокачки воздуха в определенном объёме за единицу времени (обычно м³/ч).

Нужно брать во внимание соответствующие приложения и разделы СНиП 2.08.01-89* и СНиП 41-01-2003. Эти санитарные нормы и правила регламентируют порядок установки в жилых помещениях инженерных коммуникаций, в том числе и вентиляции

Согласно указанным требованиям, вентиляцию, что создается принудительно, допускается устанавливать лишь в тех помещениях, где циркуляция воздуха недостаточная по санитарным нормам. Отсутствуют окна с открываемыми форточками, проветривание слабое, циркуляция потока воздуха через вентканал также не эффективная.

Не всякий вентилятор можно устанавливать в конкретных помещениях, так как приходится учитывать уровень создаваемого им шума. В паспорте должны присутствовать показатели звукового давления.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

• патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
• решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
• встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Разновидности вентиляции

Чтобы избежать таких неприятных явлений, как появление плесени, грибка, запаха канализации, конденсата на стенах/ потолке, санузел должен хорошо проветриваться. Современные отделочные материалы очень дороги, поэтому перед тем, как проводить ремонт нужно выполнить работы по монтажу новой или улучшению существующей системы вентиляции.

По воздухообмену

Виды:

• естественная;
• искусственная.

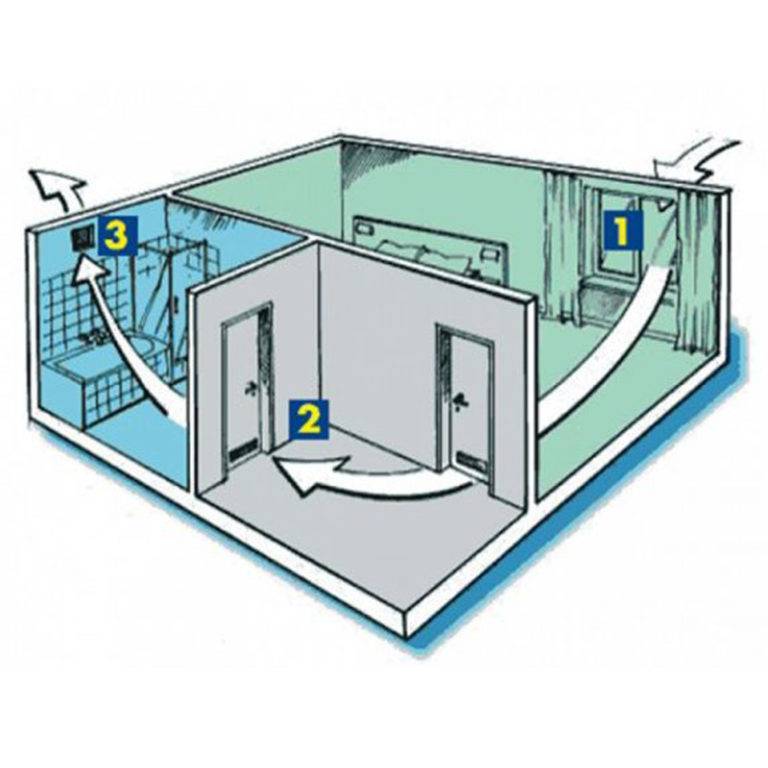

Естественная вентиляция осуществляется за счет разницы давлений внутри и снаружи дома. Свежий воздух поступает через входные двери, в щели между рамами и окнами. А поскольку существует тенденция установки герметичных стеклопакетов, качественных дверей, то стихийная циркуляция не происходит. Для воздухообмена остаются только вентиляционные каналы. А что делать, если они не обеспечивают должное проветривание помещения, система, как говорят, не тянет ?
Дополнительно к естественной циркуляции, уводящей загрязненный воздух через канал в трубе (шахте), устанавливают вентилятор. Он создает пониженное давление. В то же время из других помещений поступает свежий воздух, замещая использованный с повышенной влажностью. Неприятные запахи вместе с ним тоже улетучиваются.

По назначению

Типы:

• приточная;
• вытяжная;
• смешанная.

Приточная вентиляция обеспечивает поступление воздуха принудительно, создавая зону повышенного давления, тем самым вытесняя загрязненный газ через канал.

Вытяжная система – это увод старого воздуха в канал естественным путем, причем его место тут же занимает новый, поступивший из близлежащих помещений.

Смешанная система совмещает в себе оба предыдущих варианта.

По конструкции

Виды:

• канальная;
• без каналов.

В квартире обычно не подводят каналы и к ванной, и к туалету, выполняют только один выход, а между двумя помещениями делают вентиляционное окно. Для участков жилой зоны требующих активного воздухообмена устраивают канальную систему.

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.
