Как подключить вентилятор в ванной к выключателю: подключаем самостоятельно вентилятор вытяжной

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Основные требования к принудительной вытяжке

Для того чтобы вентилятор в вашей комнате в полной мере выполнял все возлагаемые на него обязательства, нужно обеспечить соблюдение ряда правил. Прежде всего, вентиляционный канал должен нормально работать. Если он засорен, то даже самый мощный вентилятор не сможет нормально функционировать. Поэтому сначала нужно проверить канал на предмет засорения и при необходимости прочистить его.

В процессе работы вентилятор забирает из помещения отработанный воздух. Вместо него в ванную должен поступать новый. Довольно часто для этого приходится обустраивать под дверью в помещение щель толщиной в 2 см. Лучше предусмотреть данный момент заранее и приобрести дверь соответствующего размера, чем пилить и портить полотно в дальнейшем.

Схема принудительной вытяжки.

Вентилятор имеет ряд основных характеристик, а именно:

  1. Уровень производительности.
  2. Шумовые качества.
  3. Функциональность и безопасность.
  4. Качество в целом и стоимость.

Выбирайте такой агрегат, который подойдет для условий конкретно вашей ванной комнаты и будет отвечать вашим личным предпочтениям.

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него. Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

  • снять крышку;
  • места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
  • расположить изделие в отверстие в стене (рабочая часть прячется);
  • хорошо прижать корпус;
  • установить антимокситную сетку;
  • поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

Схема подключения таймера санузла

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

  • Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
  • Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
  • Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

  1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
  2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
  3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

  • Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
  • Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
  • Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
  • Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
  • Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
  • Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
  • Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Когда необходима принудительная вентиляция?

На что обратить внимание?

Определиться с тем, что без дополнительной вытяжки вряд ли удастся обойтись, помогут простые наблюдения. Если после принятия ванны запотевают стеклянные подставки, полки и зеркала, это означает, что на стенах образуется конденсат, и сырость на них поселилась основательно.

Любой неприятный посторонний запах в ванной комнате также свидетельствует о недостаточности проветривания. Это прямое доказательство того, что болезнетворные микробы атакуют квадратные метры, где по сантехническим нормам должна быть идеальная чистота, ведь именно здесь ежедневно проводятся гигиенические процедуры.

Если в ванной комнате стоит оборудование, к примеру, стиральная машина-автомат, влажная обстановка способствует скорой порче техники и разрушает целостность стыков между керамическими плитками на стенах.

Как проверить вентиляцию?

Для того чтобы проверить вентиляцию, необходимо провести ряд несложных последовательных манипуляций:

  1. Приоткройте в квартире какое-нибудь окно или форточку.
  2. Оторвите кусочек тонкого листа или салфетки.
  3. Приложите салфетку к выходу вентиляционных каналов в ванной.
  4. Если бумага прижимается и даже немного заходит внутрь, можно говорить о хорошей вытяжке. Если же лист остаётся без изменений, задумайтесь о причинах, возможно, вентканал засорился или соседи этажом выше, проводя капитальный ремонт, решили поэкспериментировать и попросту замуровали ходы.

Если под рукой имеется зажигалка или спички, для проверки тяги в ванной комнате можно использовать и их. В зависимости от того, насколько велик угол отклонения зажжённого пламени в сторону шахты, определяется сила вытяжки отработанного воздуха.

Застойные состояния часто наблюдаются в знойную безветренную погоду, когда в ванной комнате становится невозможным дышать. Те же самые манипуляции следует повторить с закрытыми окнами и прикрытой дверью.

Мастера настаивают на том, что если есть возможность, принудительную вытяжку нужно установить в любом случае. Изделие поможет избежать возникновения парного эффекта, в помещении будет всегда сухо и комфортно.

Как прочистить вентиляционный ход?

Если вы считаете, что канал вентиляции в ванной комнате засорился, прочистите его, опустив внутрь конусообразную гирю. Некоторые рекомендуют решить проблему недостаточной тяги посредством сооружения под дверью зазора (путём выпиливания куска дверной конструкции на пару см).

Но последний вариант, пожалуй, подойдёт только тем владельцам, кому не жалко портить собственную дверь. Дорогостоящие дверные модели всегда плотно закрываются и, конечно, делать в них дыру — нелепый и неконструктивный метод борьбы с малой тягой.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Производим монтаж

Установка данного аппарата сама по себе не представляет длительный процесс, так как его продолжительность не более 15 минут. В первую очередь, что вам необходимо будет сделать, это снять крышку с устройства, которая является лицевой.

На то место, где вентиляционный аппарат соединяется со стеной, нужно нанести специальный вид клея или же силикон, кому как удобно. Такой способ закрепления не сложный, так как сами вентиляторы производятся из пластмассы и большого веса сами по себе не несут.

Далее ваша задача вставить данный вентилятор. Он вставляется в непосредственную трубу, гофру или же в само отверстие, везде это по-разному называется. Этот вентилятор нужно плотно прижать, но ни в коем случае не прилаживать слишком много усилий. Далее прикрепляем ту самую крышку с помощью использования саморезов.

Такой материал, как саморез, достаточно часто включают в состав системы вентиляции. Довольно часто люди жалуются, что через те или иные щели в вентиляторе в квартиру проползают насекомые. Для того, чтобы устранить данный дефект, на вентилятор с обратной стороны нужно установить москитную сетку.

Простой способ монтажа за 3 минуты.

Монтаж выключателя

В том месте, где вы планируете установить выключатели, нужно проделать так называемые штробы

Важно знать, что в том случае, если ваша стена выполнена из гипсокартона, то для подобного вида монтажа используют гофрированную трубу

В таких штробах ваша задача провести провод двухжильного типа и зафиксировать данный компонент с помощью раствора. Окончания данного устройства должны быть выведены на другой конец, где будет установлен выключатель.

Сам по себе выключатель устроен таким образом, что в его состав входит крышка с клавишей, а также защитная часть. В самом отверстие нужно установить так называемый подрозетник. Провод должен иметь в своем составе две клеммы.

Одна клемма представляет собой контакт входящего типа, и к ней должна быть подсоединена фазная жила с дополнением питающей среды. Вторая клемма представляет собой уже контакт выходящего типа, к которой подсоединяется фаза вентилятора. Ваша задача быть аккуратными и качественно проверить надежность соединения контактов.

Видео инструкция

Одно из самых подробных объяснений которые есть в сети. Долгое, но полезное.

Виды вентиляторов бытового назначения

Оборудование выпускается двух разновидностей: встроенное и отдельно расположенное. Наиболее распространенное включение – это нажатие выключателя. Автоматические электроприборы снабжаются электроникой, которая упрощает и контролирует работу.

Дополнительными функциями являются:

  • таймер включения/выключения;
  • подсветка разных цветов;
  • датчик влажности.

Устройство включается в тот момент, когда превышен допустимый уровень влажности и выключается, когда это значение приходит в норму. По конструкции вытяжки бывают радиальные (центробежные) и осевые, потолочные и настенные, с лопастями и без них.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

  • 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
  • 6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Расчет производительности по формуле

Прежде, чем покупать оптимальное по продуктивности оборудование, необходимы расчеты. Сначала нужно высчитать объем помещения (высота умножается на площадь), который умножается на кратность аэрации.

Пример: помещение имеет площадь 8 м3, высота – 2,5 м. получается объем 20 м3. Полученное число умножается на 6…8, получается 120…160 м3/ч. Следовательно, для помещения 8 м3 требуется оборудование с мощностью 120…160 м3/ч.

Современные дополнительные устройства

Современные дополнительные функции повышают мощность вытяжки. Максимально она повышается на 10%. Наиболее популярны электроприборы, работающие экономично и бесшумно – их мощность варьируется от 7 до 18 Вт. Если показатель мощности слишком большой, то в создается сквозняк и шум потока воздуха.

Расположение вентиляционных каналов

Легко установить агрегат, если шахта расположена прямо за стенкой ванной, даже, если она совмещается с туалетом или находится рядом с кухней. Если два этих помещения разделены, то требуется канальная конструкция. Она устанавливается на сегменте шахты, в месте соединения 2-х воздуховодов.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

  1. L — фаза.
  2. N — нулевая жила.
  3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

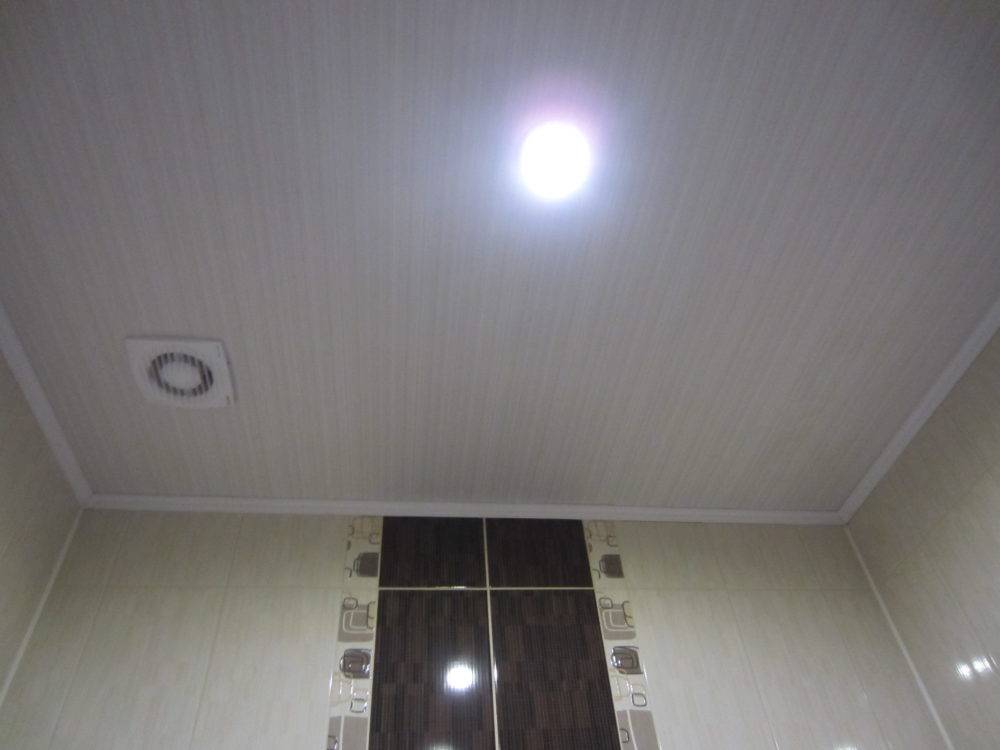

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

  • протягивание проводов через отверстие, которое позже нужно будет заделать;
  • провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

  1. Поверхность стены в месте крепления зачищают.
  2. По контуру наносят силиконовый клей или жидкие гвозди
  3. Устройство прикладывают к отверстию вентиляционного канала.
  4. Для проверки горизонтали используют уровень.
  5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя

Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

  • необходимость защиты от осадков, ветра, вероятность обмерзания;
  • сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Установка вентилятора: все по порядку

Есть модели вентиляторов, состоящие из отдельных элементов — сборка осуществляется по месту

  • Перед монтажом вентустройсва снимается лицевая панель.
  • Места контакта вентилятора к стенной поверхности смазываются универсальным клеем. Можно использовать кремнийорганическое соединение (силикон) или специальный строительный клей (жидкие гвозди).
  • Выбранная модель вставляется достаточно глубоко в канал, чтобы весь корпус полностью вошел в него вместе с электрической начинкой.
  • В зонах контакта нагнетатель воздуха плотно прижимается к стене и удерживается так несколько минут.
  • Натягивается защитная сетка (от гнуса, мошки, комаров).
  • Прибор подсоединяется к сетевому кабелю.
  • С помощью саморезов из комплекта крепится лицевая панель.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
