Конструкция вентиляционных решеток
Рассматриваемые приспособления имеют довольно-таки простую конструкцию и являются гарантированным решением для обеспечения надлежащего доступа воздуха в помещение. Прочная рама изделия обеспечивает его надежную жесткость и она может быть совмещена с воздуховодом или крепиться на поверхности стены. Большие по габаритам образцы также могут разделяться на несколько более мелких секций, при чем это происходит за счет специального обустройства рамы. А за счет съемной металлической или пластиковой панели прикрывается рабочая поверхность решетки-распределителя.
Они могут различаться между собой по многим конструктивным особенностям, но в основном выделяют четыре типа:
- С возможностью регулировки – направление поступающего воздуха может изменяться по желанию пользователя;
- Ненаправленного действия – воздушные массы беспрепятственно проходят в комнату – обычно подобные решетки несут лишь декоративную функцию;
- Имеющие запорные клапаны – такие образцы монтируются в промышленных комплексах, сладах, индустриальных предприятиях. Их главная особенность заключается в том, что они убирают эффект создания обратной тяги, вкупе с тем, что противодействуют попаданию в обслуживаемое помещение мелких насекомых, песка и пыли. К тому же, данная конструкция обеспечивает вывод загрязненного воздуха только наружу. Впрочем, решетку с запорными клапанами можно установить и в квартире, если имеется необходимость исключить поступление воздуха с неприятным запахом из источника поблизости;
- Жалюзи инерционные – в них подвижной частью являются горизонтальные ламели, которые и перекрывают/открывают подачу воздуха. При производстве этих моделей чаще всего применяют надежные и легкие материалы (например, ПВХ либо алюминий).
Монтаж своими руками
Чтобы выполнить монтаж своими руками, потребуется подготовить такие инструменты:
- линейка и карандаш;
- строительный уровень;
- дрель;
- электролобзик;
- монтажный клей или саморезы;
- коронки соответствующего диаметра для дрели;
- стамески;
- наждачная бумага;
- отвертка.
Поскольку изделие предельно простое по своей конструкции, нет необходимости использовать какой-то специальный инструмент. Чтобы выполнить установку, нужно произвести действия в таком порядке:
- Замерить кольца или решетку. Снимать размеры следует по внутренней части, которая будет вставляться в дверь.
- Размечают полотно. С каждой стороны желательно добавить 1-2 мм, чтобы изделие легко входило в паз.

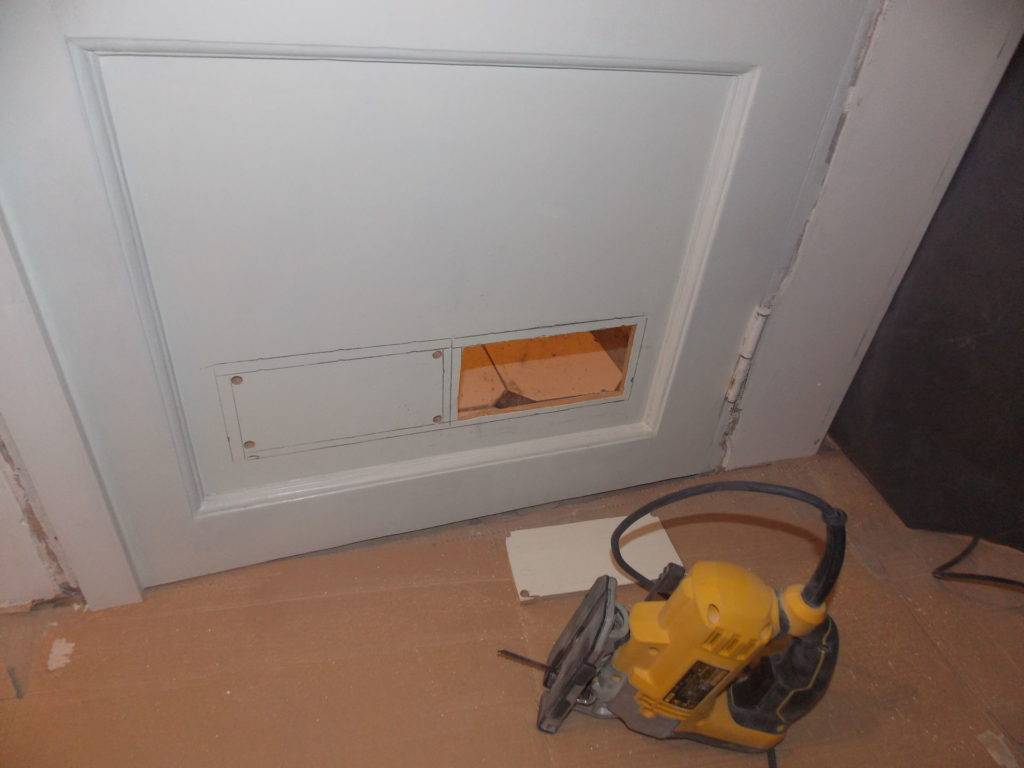

- С помощью дрели в полотне просверливаются отверстия. Если устанавливается прямоугольная решетка, делают отверстия в углах. Потом по линии вырезают полотно электролобзиком. Когда устройство имеет продолговатую форму, проем следует выбрать в двери с помощью стамески.
- Места срезов зачищают наждачной бумагой, а затем покрывают лаком.
- Кольца фиксируют с помощью клея, который можно купить в любом строительном магазине. Также используют ПВА. Устанавливать их нужно точно по уровню, поскольку после застывания клея будет сложно произвести коррекцию.
Простота изделий и монтажа позволяют выполнить установку самостоятельно. Главное, правильно подобрать решетку, чтобы она гармонично вписывалась в дизайн помещения.
Варианты устройства в двери

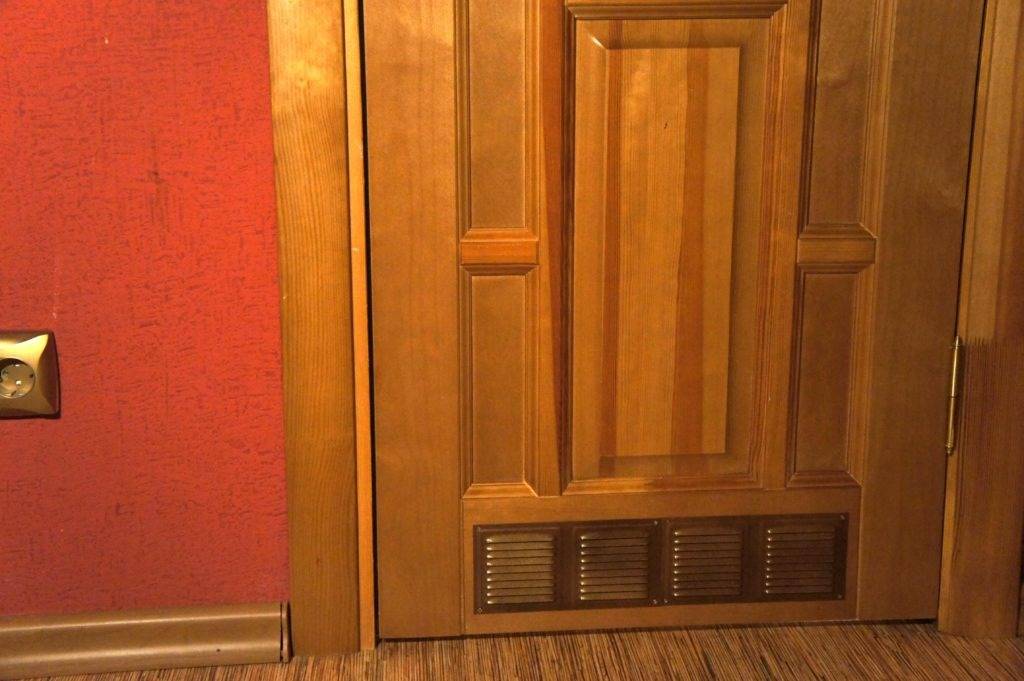

Существуют двери с вентиляционной решеткой и кольцами. В первом случае внизу полотна вырезают проем по форме изделия и закрывают пластиковой, металлической или деревянной решеткой. К преимуществам таких конструкций относят:
- большой ассортимент продукции;
- непрозрачность;
- отсутствие сквозняка, поскольку есть препятствия для движения сплошного потока воздуха.
Такие изделия устанавливают по всей ширине двери или в нескольких местах. Все зависит от дизайна интерьера. При монтаже следует устанавливать решетку строго параллельно полу.
Еще одним способом организации вентиляции является формирование колец в двери. От предыдущего варианта этот отличается только отсутствием планок. В отверстие вставляют пластиковое или металлическое кольцо, которое называют втулкой. Она позволяет защитить полотно от воздействия влаги и грязи. С эстетической точки зрения этот вариант выглядит лучше.
Критерии выбора оконных клапанов вентиляции
Для эффективной работы заслонки приточного воздуха на пластиковых окнах необходима универсальность устройства. Для определения класса вентиляционных клапанов существуют следующие критические особенности:
Обеспечьте необходимые параметры воздухообмена: Клапан должен работать с внешней подачей воздуха не менее 30 м3 /ч (на 1 человека). Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот индикатор установлен на 30-35 дБ. Специфика зимней эксплуатации: этот параметр зависит от материала конструкции клапана, разницы внешних и внутренних температур, параметров потока воздуха
Для эффективной работы вентиляционной арматуры и предотвращения обледенения важно поддерживать высокое качество теплоизоляции конструкции арматуры и использовать так называемую “тепловую распорку” из пластика между внешней и внутренней поверхностью ее металлического корпуса. Тип регулирования: возможна установка приточной заслонки для пластиковых окон с автоматической, ручной и смешанной регулировкой (тандем двух предыдущих типов)
Месторасположение клапана: Возможны варианты монтажа на окнах и стенах. Монтаж на стену значительно увеличивает стоимость пробивки отверстия в ограждающей конструкции здания и нарушает внешний вид фасада за счет появления посторонних элементов. Оконная версия более экономична, проста и незаметна. Способ установки: установка на существующее пластиковое окно с изолированным стеклом или замена окна на стеклопакет с изолированным стеклом нового меньшего размера.
Виды вентиляционных решеток
Приточные решетки
Сегодня на рынке строительной продукции можно найти множество разнообразных вариаций вентиляционных решеток. Все эти конструкции имеют различия по формам, назначению, дизайнерским и цветовым материалам, размерам, цене.
Первостепенный классификационный признак, определяющий разновидности решеток — это способ и место их монтажа. По этому признаку они подразделяются на:
- приточные;
- внутренние;
- наружные.
Для установки на двери используются приточные решетки. Изготавливают их из следующих материалов:
- алюминий;
- пластик;
- дерево;
- сталь и другие.
Вентиляционные решетки из пластика имеют высокую коррозийную устойчивость и приемлемую цену. Но при попадании на них прямых солнечных лучей пластик теряет внешний привлекательный вид, а со временем может начать разрушаться. Поэтому пластиковые решетки лучше всего использовать для межкомнатных дверей, находящихся внутри дома.
Решетки из алюминия довольно прочны, имеют небольшой вес, не боятся солнечных лучей, но стоят несколько дороже пластиковых.
Деревянные решетки предназначены для установки внутри помещения. Их плюсы: экологическая безопасность, внешняя презентабельность, позволяющая гармонично вписываться в интерьер комнаты. Однако следует учитывать, что натуральное дерево требует специального регулярного ухода, при отсутствии которого изделие может потерять внешний вид и испортиться. Стоимость деревянных вентиляционных решеток по сравнению с другими аналогами высокая.
Решетки из стали имеют большой вес и отличаются высокой стоимостью, но в то же время считаются самыми прочными и долговечными. Такие конструкции чаще всего устанавливают на входные двери, поскольку для межкомнатных они слишком тяжелы.
При установке решетки на входную дверь необходимо выбирать модель с защитной москитной сеткой, чтобы комары и мухи не проникали в дом.
Типы вентиляционных решеток по функциональному назначения
В зависимости от своего назначения они могут подразделяться на наружные приточные, внутренние приточные и внутренние вытяжные
С наружным притоком
Данные решетки могут, в свою очередь, подразделяться на:
- Фронтонные – применяются специально для проветривания помещений на чердаках (чаще всего изготавливаются с расширенной окантовкой, придающей им большую эстетичность);
- Цокольные – устанавливаются в подвальных помещениях и должны помимо функции вентиляции еще и обеспечивать надежную защиту от грызунов (их типовыми размерами считаются 37,5х37,5 см, 15х15 см и 24х24 см).
- Дверные – обычно им отдают функцию приточного клапана, расположенного в районе дверного проема, когда отсутствует возможность по-другому организовать достаточную подачу воздушного потока в помещение;
- Напольные – такие модели незаменимы, когда требуется организовать приток кислорода, вытесняющий отработанный воздух от пола к потолку. Они могут быть как стационарными, так и регулируемыми. В последнем случае в металлическую раму попросту устанавливают регулируемые шторки-жалюзи, которые сворачиваются в рулон.
С внутренним притоком
Они обеспечивают приток воздуха в обслуживаемое помещение из специально обозначенного источника. Как пример можно привести каминные вентиляционные решетки – с их помощью осуществляется прогрев воздуха в комнате. Холодный воздух проникает в камин через нижнюю решетку, получает свою долю обогрева, а через верхнюю решетку подается в комнату. Внутренние приточные решетки стандартно выполняются в круглой форме, таким образом они гармоничнее вписываются в интерьер. Существуют и эксклюзивные дизайнерские варианты, которые изготавливаются с помощью художественной ковки или лазерной резки. Стоит отметить, что внутренние приточные распределители никогда не оборудуются клапанами. Они изготавливаются из термостойких материалов и рассчитаны на работу с очень прогретым воздухом.
Внутренние вытяжные
К таковым возможно отнести:
- Накладные – устанавливаются в жилых помещениях, которые имеют собственную естественную тягу. Москитное полотно в их конструкции предотвращает доступ насекомых в квартиру. Дополнительно могут оборудоваться обратным клапаном, что означает, что жильцам не будет угрожать обратная тяга. Место их типовой установки – санузлы и кухни. С помощью подвижных планок регулируется их пропускная способность;
- Распределители с соединительным клапаном (специально для кухонных помещений) – выполняются из полихлорвинила, оборудуются инерционными жалюзи или обратным клапаном. Одновременно осуществляют и естественную тягу и отток отработанных воздушных масс;
- Щелевые – монтируются в тех местах, где вентиляцию желательно оставить незаметной. Для этого подбирается специальный цвет решетки (под цвет потолка), также могут быть сокрыты элементами декора либо вовсе разместиться между уровнями сложноуровневого потолка.
Монтаж вентиляционно-распределительной решетки
В случае, когда устанавливаемая решетка не является каким-либо эксклюзивом для дизайнерских целей, то ее монтаж не составит особого труда. Обычно применяют четыре вида креплений:
- Непосредственно решеточная рама монтируется прямо на воздуховод и закрепляется в стене дюбелями. Дабы в дальнейшем избежать ненужного дребезжания, ее соединения могут уплотняться резиновыми прокладками;
- Также, в качестве крепежного элемента возможно использовать монтажный клей, силикон и даже «жидкие гвозди». Ими тщательно обрабатывается весь решеточный периметр. Далее, конструкция накладывается исключительно на сухую поверхность. В течении ближайших 24 часов соединение должно быть надежно зафиксировано строительным скотчем;
- Металлические модели желательно устанавливать на распорные пружинные элементы – это быстрый и удобный способ. Распорные элементы редко поставляются в комплекте, но и нужные образцы подобрать несложно. Вся изюминка данного крепежа заключается в том, что такую решетку можно снимать и возвращать на место. Однако, стоит помнить, что пружины не достаточно плотно будут прижимать распределитель к потолку, поэтому целесообразно в дополнение использовать еще и монтажную рамку нужного размера;
- Самым надежным способом считается применение различных соединителей. Так, для массивных и габаритных промышленных решеток используются тяжелые шпингалеты или закрутки. Как правило, они особо не бросаются в глаза, если вставить в воздуховод ответную рамку.
Переточные решетки АП (для дверей и межкомнатных перегородок)
Переточные алюминиевые вентиляционные решетки АП предназначены для перераспределения воздуха между помещениями. Переточные вентиляционные решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама вентиляционной решетки устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные вентиляционные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении решеток на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Минимальный размер вентиляционной решетки 100 x 100 мм, максимальный – 1000 мм по одной из сторон, шаг 50 мм.
Данные для подбора переточных алюминиевых вентиляционных решеток АП при подаче воздуха в помещение
| Размеры* А х В, мм | Fo, м 2 | FЖ.С., м 2 | Скорость в живом сечении VЖ.С., мc | |||||||
| 0,2 | 0,4 | 0,6 | 0,8 | 1 | 1,5 | 2 | 2,5 | |||
| Потери полного давления ∆Pполн, Па | ||||||||||
| 0,1 | 0,3 | 0,7 | 1,3 | 2 | 4 | 8 | 12 | |||
| 300*150 | 0,039 | 0,021 | 15 | 30 | 45 | 60 | 80 | 110 | 150 | 190 |
| 300*200 | 0,054 | 0,029 | 21 | 42,0 | 63 | 80,0 | 100 | 160 | 210 | 260 |
| 300*250 | 0,068 | 0,036 | 26 | 52 | 78 | 100 | 130 | 190 | 260 | 320 |
| 350*150 | 0,046 | 0,025 | 18 | 36 | 54 | 70 | 90 | 140 | 180 | 230 |
| 350*200 | 0,063 | 0,034 | 24 | 49 | 73 | 100 | 120 | 180 | 240 | 310 |
| 400*150 | 0,053 | 0,029 | 21 | 42 | 63 | 80 | 100 | 160 | 210 | 260 |
| 400*200 | 0,073 | 0,04 | 29 | 58 | 86 | 120 | 140 | 220 | 290 | 360 |
| 500*150 | 0,067 | 0,037 | 27 | 53 | 80 | 110 | 130 | 200 | 270 | 330 |
| 500*200 | 0,091 | 0,05 | 36 | 72 | 110 | 140 | 180 | 270 | 360 | 450 |
| 500*250 | 0,116 | 0,064 | 46 | 92 | 140 | 180 | 230 | 350 | 460 | 580 |
| 600*200 | 0,110 | 0,061 | 44 | 88 | 130 | 180 | 220 | 330 | 440 | 550 |
| 600*250 | 0,139 | 0,078 | 56,0 | 110 | 170 | 220 | 280 | 420 | 560 | 700 |
* Возможно изготовление на заказ алюминиевых вентиляционных решеток для дверей других размеров и цветов. Для получения более подробной информации обращайтесь по телефонам в Санкт-Петербурге (812)680-30-82.
Основные понятия
Движение воздуха внутри помещения очень часто ограничивается закрытыми дверями. Это не позволяет равномерно распределять как температуру, так и влажность. Одним из решений данной проблемы является использование вентиляционных решеток.
Этот тип конструкций для дверей относится к устройствам переточной вентиляции. Они состоят из нескольких конструктивных элементов:
- Решетка. Данная часть выполнена в виде прочного каркаса, между которым располагаются полосы под определенным углом. Это позволяет воздуху беспрепятственно двигаться.
- Декоративная накладка. Изделие представляет собой небольшую конструкцию, которая по форме повторяет предыдущий элемент. Устанавливают ее с другой стороны двери, чтобы скрыть места, где было вырезано отверстие.
Установить переточные решетки можно практически в любую дверь,но зачастую они встречаются только в нескольких комнатах:
Кухня
Это важно, если здесь постоянно работает вытяжка. Она удаляет грязный и горячий воздух, а в комнату свежий поток попадает как раз через отверстия в двери.
Ванная и туалет
В таких местах используют системы вентиляции очень часто. Особенно важно это для ванной, где собирается большое количество влаги. И чтобы исключить образование плесени, следует тщательно и постоянно сушить поверхности.
Межкомнатные двери. Подобный подход встречается относительно редко. Используют эти конструкции в больших офисах, где нужно создавать комфортные условия для работников. Такие двери можно увидеть и в больших архивах или библиотеках, где нужно поддерживать оптимальный режим для хранения бумаги.
Это интересно: Как сделать дверь в баню своими руками?
Для чего нужна вентиляция квартиры
Вентиляция жилых помещений в большинстве многоэтажных зданий (как новых, так и старых, особенно в Москве) осуществляется с помощью вытяжных вентиляционных отверстий, которыми инвестор оборудовал здание во время его строительства. Вытяжные люки можно увидеть на кухне, в туалете и в ванной комнате. Вентиляционная система каждой квартиры (на кухне и в ванной комнате), как и всех остальных квартир, непосредственно подключена к центральному воздуховоду. Вентиляционный канал начинается в подвале и проходит через потолки на технический этаж здания, откуда выводится наружу.
Движение воздушных масс в центральной вентиляции обусловлено разницей температур наружного и внутреннего воздуха. Обогреваемые воздушные массы всасываются из квартиры в центральный воздуховод через вентиляционные люки внутри квартиры. Чистый воздух всасывается через оконные и дверные проемы вашей квартиры. Эта система вентиляции существовала до широко распространенной установки герметичных наружных окон и дверей из поливинилхлорида (UPVC).
В настоящее время из-за установки оконных блоков и дверей с повышенной герметичностью подача чистого воздуха сильно ограничена, что приводит к ухудшению нормального воздухообмена в жилом помещении. Грязный воздух в жилом помещении является признаком проблем с вентиляционной системой. Недостатки в воздухообмене можно исправить, установив оконные рамы с функцией вентиляции, но в этом случае монтаж конструкции из ПВХ становится бессмысленным (ухудшается звукоизоляция и начинает проникать уличная пыль). Если, несмотря ни на что, мы решим установить пластиковые окна, было бы неплохо оборудовать квартиру системой приточной вентиляции.
Вентиляция в жилом помещении необходима:
- Освежите воздух в комнате.
- Не позволяйте пыли или шуму снаружи проникать в ваш дом через открытое окно.
- Для введения свежего наружного воздуха в жилище.
- Чтобы не спать по утрам.
- Не было никаких черновиков и многое другое.
Перед установкой первой двери ванной комнаты убедитесь, что она вентилируется – пропускает ли она воздух самостоятельно, и если нет, можно ли установить решетку или вентиляционные кольца. Узнайте также, каковы оптимальные размеры дверей для ванной комнаты.
Существуют следующие варианты материалов для дверей в ванной комнаты:
- Стекло. Матовые стеклянные двери отлично подходят для влажных помещений – они устойчивы к влаге и жаре, а сверху они прекрасно смотрятся. Они также легко выдерживают большое количество циклов нагревания и охлаждения, что довольно типично для ванной комнаты, которая постоянно наполняется горячим паром. Если заранее в таких дверях не сделать вентиляционные отверстия, то они не пропустят воздух.
- Пластиковый. Самый дешевый вариант, уступающий аналогам по эстетическим характеристикам. Как и стекло, оно выдерживает все агрессивные воздействия. При определенных навыках можно оборудовать такие ворота вентиляционной решеткой.
- Массив дерева. Хуже всего выдерживает влажность и температурные колебания, но лучше всего подходит для дверной вентиляции.
- Деревянные изделия – ламинат, ДСП, МДФ – при защите специальными пропитками хорошо переносят влагу и проще всего устанавливают в них вентиляцию. Как и пластиковые модели, этот вариант довольно дешев.
Поэтому, несмотря на низкую устойчивость к влаге, для организации постоянного потока воздуха лучше подойдут деревянные варианты – тогда разрезанные вентиляционные решетки для дверей ванной комнаты могут быть даже своими руками.
Разновидности решеток вентиляции
В зависимости от места установки решетки могут быть разделены:
- внешний, установленный на внешней стене здания на выходе из вентиляционного проема;
- внутренний, обычно расположенный на кухне, в ванной и туалете в отверстиях вентиляционных шахт;
- переливные стены или двери, которые регулируют обмен воздуха между соседними комнатами.
Наружные модели, как правило, очень долговечны, устойчивы к атмосферным воздействиям на открытом воздухе и относительно тяжелы. Они имеют жесткую раму, которая входит в вентиляционное отверстие и крепится с помощью анкеров или заводских прокладок. Этот метод обеспечивает максимальную надежность установки и долговечность изделия.
Продукты для внутренней установки чаще всего выбираются по эстетическим соображениям. Они характеризуются небольшим весом, приятным внешним видом и небольшими размерами. В ванной комнате лучше установить вентиляционную решетку из легких водонепроницаемых материалов.
Особенности конструкции
Существует несколько типов вентиляционных конструкций:
- с регулируемыми и нерегулируемыми жалюзи;
- инерционный;
- щелевой.
Скорость воздуха зависит от времени суток, года и погодных условий. Если при принудительном воздухообмене этот параметр регулируется скоростью вращения вентилятора, то при естественном воздухообмене – с помощью жалюзи. Положение планок меняется путем перемещения специального рычага. В зависимости от зазора скорость воздуха может быть увеличена или уменьшена. Можно регулировать как входящий, так и выходящий поток воздуха.
Эти устройства часто устанавливаются на фундаментные отверстия, приточные и вытяжные воздуховоды. Недостатком этих продуктов является необходимость периодического демонтажа, очистки и смазки подвижных механизмов.
Инерционные решетки или изделия с обратным клапаном предотвращают поступление воздуха из вентиляционной системы в помещение при обратной тяге. Предотвратитель обратного потока представляет собой тонкую пластину, установленную в центре. Когда воздух течет правильно, пластина открывается, а когда нет, она закрывает отверстие. Такой клапан может быть установлен в любую решетку. Самый простой вариант выполнен в виде тонкого листа пластика.
Нет четкого мнения о том, нужен ли клапан или нет. Главный аргумент – возможность прилипания хлопьев. Со временем грязь скапливается на решетке, хлопьевидные палочки и блокируют доступ воздуха. Эту проблему можно решить простой очисткой устройства. Однако в некоторых случаях необходимо использовать обратный клапан. Например, когда естественная вентиляция и принудительная вентиляция установлены в одном и том же воздуховоде.
Иногда щелевые конструкции размещаются за подвесными потолками. У них продолговатая форма. Более широко используется в общественных местах и офисных зданиях. В домашних условиях на двери установлены вентиляционные кольца.
Решетка вентиляционная переточная
Вентиляционные решетки используются там, где необходимо обеспечить поток воздуха из одного помещения в другое – поэтому решетка монтируется в дверях, перегородках, перегородках между помещениями и т.д. Эти конструкции состоят из двух каркасов, обычно изготовленных из алюминия: наружной и внутренней. Внутренняя рама состоит из V-образных (т.е. угловых) ламелей, которые не должны препятствовать воздушному потоку, но в то же время мешать обзору.
Пробивные вентиляционные решётки
Планки, оборудованные ножом такого типа, представляют собой “ширмы” с прорезями такого же размера. Они расположены на равном расстоянии друг от друга. Специальный метод производства – пробивка – позволяет получить эффект сита. Для этого необходимо использовать специальное оборудование – координатный пресс. Используется технологически усовершенствованная модель АМАДА.
Пробивной пресс AMADA – это гидравлическая машина высокого класса с усилием 20 тонн. Он не только пробивает простые отверстия для решеток, но и создает узоры и рельефы на металле. Высокая точность штамповки делает конструкцию прочной и жесткой. В то же время, штампованные вентиляционные технические двери выглядят аккуратно и эстетично.
