Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Вертикальный ветряк против горизонтального

Чтобы понять, какая конструкция ветряка работает эффективнее, стоит подробнее рассмотреть особенности каждой из них. Горизонтальный генератор имеет следующие достоинства:

  • эффективен при любом направлении воздушных потоков
  • занимает гораздо меньше места по сравнению с вертикальным
  • работает на высоких оборотах даже при незначительной скорости ветра
  • обладает простой конструкцией
  • не издает шума

К тому же ветрогенераторы горизонтального типа выполняются из легких материалов, и могут быть установлены даже на фонарный столб. При размещении вдоль дороги такие конструкции работают даже в безветренную погоду.

Срок службы ветрогенераторов обоих типов примерно одинаков. Правильный уход и обслуживание позволяют им эффективно работать на протяжении до 25 лет. В горизонтаьных ветряках основная нагрузка приходится на ступицу и подшипниковый узел. Вертикальные изделия испытывают большее давление на лопасти.

Самым большим различием между этими видами ветряков является их цена. Горизонтальные обходятся владельцам подобных конструкций гораздо дороже.
Такиой ветряк лучше использовать зонах с повышенной турбулентностью и частой сменой направления ветра. Вертикальные больше подходят для местности открытого типа с постоянной скоростью ветра выше 4,5 м/с.

Самодельный ветрогенератор для дома и дачи

Для резервного электроснабжения загородного дома или дачи, наиболее подойдет вертикальный ветровой генератор, что обусловлено простотой конструкции, возможностью работать при малых ветровых нагрузках и отсутствие необходимости в монтаже высоких мачт, служащих площадкой для установки ветрового генератора.

Из рассмотренных выше вариантов изготовления подобных устройств своими силами, наиболее эффективен вариант с использованием неодимовых магнитов. В этом случае изготавливается опорная конструкция, в нижней части которой устанавливается изготовленный генератор и приемное устройство, в виде полусфер, как показано на ниже приведенном рисунке:

Ведущий вал изготавливается из стальной шпильки, которая помещается в подшипники, устанавливаемые на несущей конструкции, которая в свою очередь изготавливается из профильного (уголок, труба и т.д.) и листового металла.

В нижней части шпилька крепится к оси генератора, а в ее верхней части, монтируется конструкция, на которую устанавливаются лопасти.

Каракас лопасти (полусфера) может быть изготовлен из дерева, фанеры или толстого пластика. Для поверхности лопастей, используется тонкая фанера, тонкий пластик или легкий металл (оцинкованное железо и т.д.), которые закрепляются на каркасе лопасти, после чего выполняется их монтаж на конструкцию в верхней части шпилек.

После завершения сборки, собранное изделие устанавливается на подготовленном заранее месте и включается в работу.

Самодельный генератор

Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:

  • использование готового генератора или магнето с внесением некоторых конструктивных изменений
  • создание генератора «с нуля» из подручных материалов

Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.

Мотор для ветряка своими руками

Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

  • изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
  • изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
  • производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.

Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).

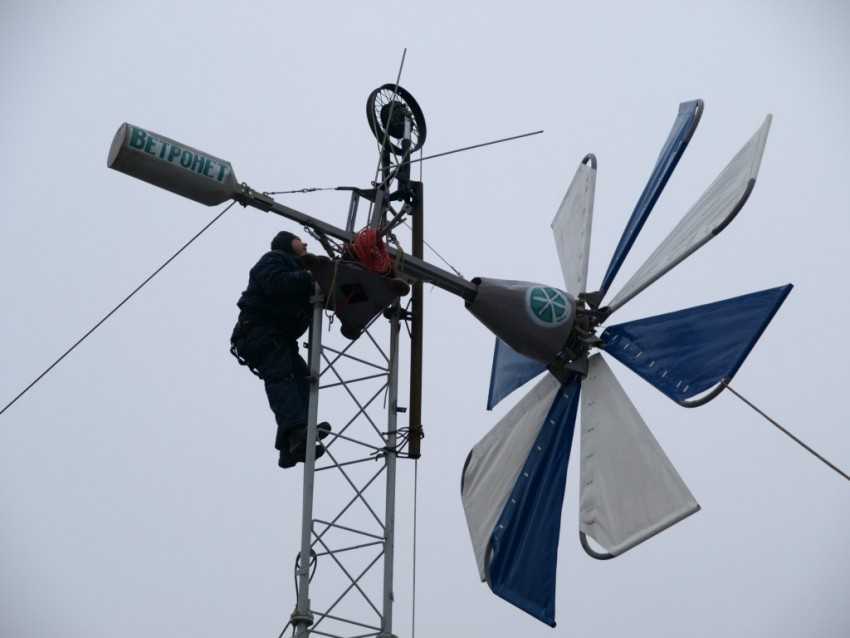

Обслуживание ветрогенератора

Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.

Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

Эксплуатация

В процессе работы ветрогенератор периодически смазывают. Щетки при длительной работе подгорают, их чистят, тщательно смазывают не реже двух раз в месяц.

Рекомендуем посомтреть

  • Идеи маленькой гардеробной — лучшие варианты оформления, дизайна и размещения гардеробной (115 фото и видео)

  • Почему потеют пластиковые окна — способы и особенности устранения конденсата. Варианты удаления влаги со стекла (100 фото)

  • Идеи как использовать пространство под лестницей — 90 фото оригинальных решений и правил оформления в квартире и доме

Если появился люфт ветряного колеса, он выявляется по дребезжанию, усиленной вибрации, генератор необходимо ревизировать.

Периодически уровнем проверяют угол наклона мачты. Раз в полгода восстанавливают антикоррозионную защиту на металлических деталях, незащищенных от осадков.

Лопастники

Ветряки с горизонтальной осью вращения более эффективны, так как энергия ветрового потока используется только на рабочих поверхностях, без контакта с тыльной стороной лопастей

При этом критически важно иметь устройство, автоматически устанавливающее направление ветра для ветряка. Обычный вариант — ветряк, свободно вращающийся вокруг вертикальной оси, и хвостовой стабилизатор, как у самолета

Генератор

Генератор — это устройство, преобразующее энергию вращения в электрический ток. Генератор ветряной турбины вместе с ротором является основным агрегатом, обслуживаемым всеми остальными элементами установки. Используются готовые чертежи, входящие в комплект поставки или приобретаемые отдельно, а также самодельные образцы, которые зачастую работают лучше заводских.

Аварийный флюгер

Так в среде специалистов принято называть устройство для снятия крыльчатки с чрезмерно сильного ветрового потока. Вращение, превышающее расчетную скорость, создает ток большей силы и напряжения, чем расчетный, и не требуется для оборудования.

Чтобы исключить такие ситуации, существуют тормозные устройства, одно из которых работает по принципу саморегулирования. Перпендикулярно направлению оси установлена ​​специальная лопасть, жестко связанная с ротором.

Хвостовой стабилизатор крепится к несущему винту с помощью пружинного шарнира. Когда ветер достигает слишком высокой скорости, сила на тормозном лезвии превышает силу пружины, ротор уходит от ветра и перестает вращаться на слишком высокой скорости.

Токосъемник

Устройство для подачи или, в нашем случае, отвода электричества — коллектор — довольно капризный агрегат, требующий регулярного ухода, смазки, замены щеток и т.д. Необходимо иметь достаточно надежный и безопасный механизм опускания вала, иначе оборудование долго не прослужит.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея объединения солнечных батарей с ветряными генераторами возникла практически с первых дней появления этих конструкций. Их привлекает абсолютно бесплатная энергия ветра и солнца, для улавливания и трансформации которых требуется только оборудование. Оба комплекса вполне могут работать вместе, дополняя друг друга.

Источники

  • https://eco-kotly.ru/vertikalnyj-vetrogenerator-svoimi-rukami-posagovye-instrukcii-po-sborke/
  • https://Elektrik-a.su/elektrooborudovanie/generatory/vertikalnyj-vetrogenerator-1796
  • https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/
  • https://oboiman.ru/ingeneer/vertikalnyj-vetrogenerator-svoimi-rukami-kak-sobrat-vetrak.html
  • https://remont-system.ru/alternativnaya-energiya/kak-sdelat-vertikalnyy-vetrogenerator-svoimi-rukami

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

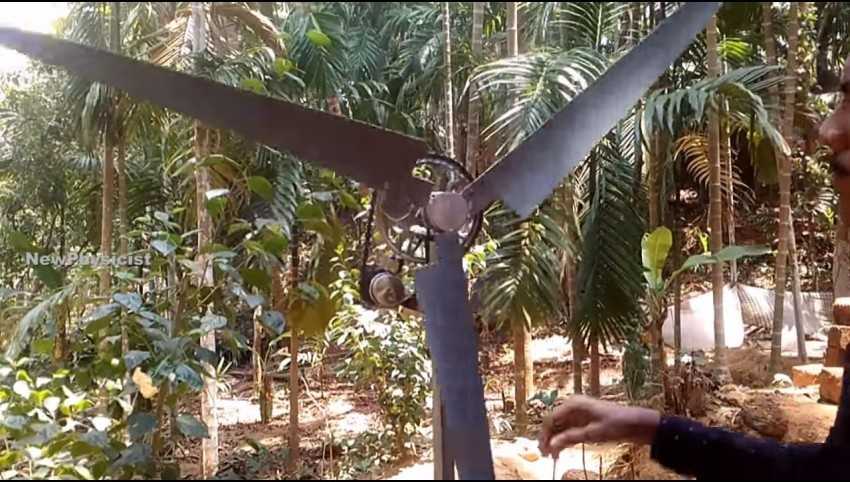

На видео рассказывается про ветрогенератор, изготовленный своими руками

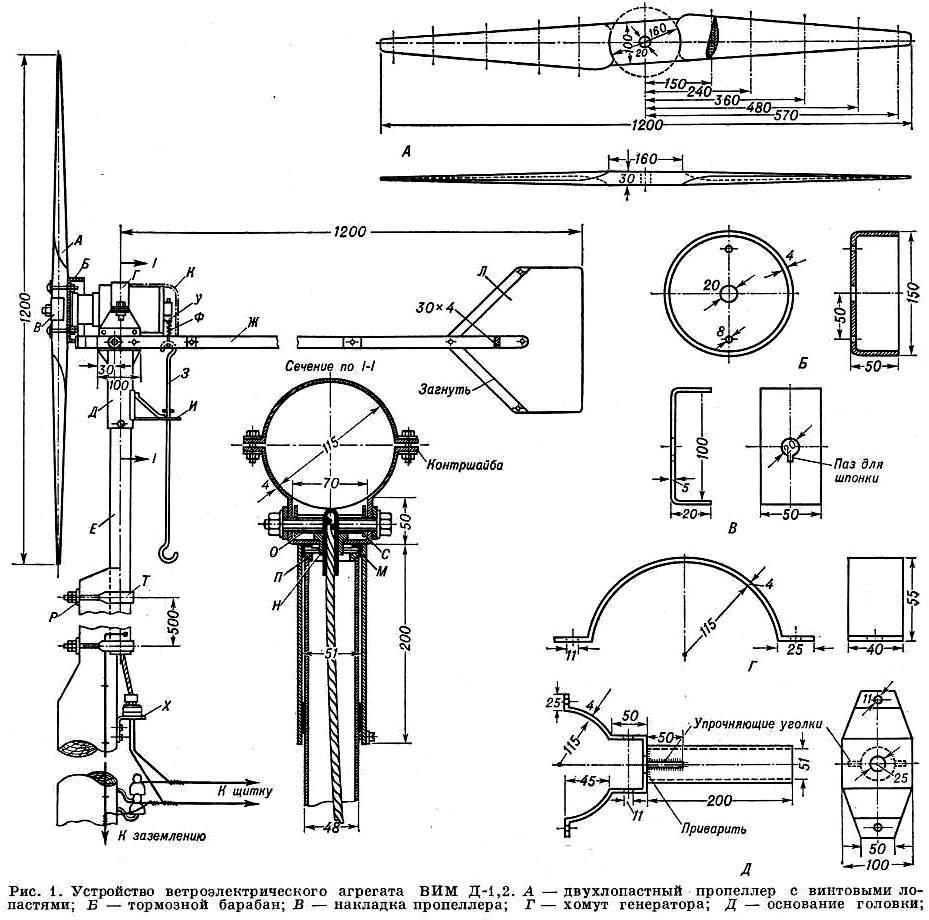

Чертежи и примеры лопастей

Сделать правильный расчет винта ветрогенератора, не зная основных параметров, которые отображаются в формуле, а так же не имея понятия, как эти параметры влияют на работу ветряка, очень сложно.

Лучше не тратить свое время, если желания вникать в основы аэродинамики нет. Готовые чертежи-схемы с заданными показателями помогут подобрать подходящую лопасть для ветряной электростанции.


Чертеж лопасти для двухлопастного винта. Изготавливается из канализационной трубы 110 диаметра. Диаметр винта ветряка в данных расчетах – 1 м

Подобный небольшой ветрогенератор не сможет обеспечить вас высокой мощностью. Скорей всего, вы вряд ли сможете выжать из этой конструкции больше 50 Вт. Однако двухлопастной винт из легкой и тонкой ПВХ-трубы даст высокую скорость вращения и обеспечит работу ветряка даже при небольшом ветре.


Чертеж лопасти для трехлопастного винта ветрогенератора из трубы 160 мм диаметра. Расчетная быстроходность в этом варианте – 5 при ветре 5 м/с

Трехлопастной винт такой формы может быть использован для более мощных агрегатов, примерно 150 Вт при 12 В. Диаметр всего винта в этой модели достигает 1,5 м. Ветроколесо будет вращаться быстро и легко запускаться в движение. Ветряк с тремя крыльями встречается в домашних электростанциях чаще всего.


Чертеж самодельной лопасти для 5-ти лопастного винта ветрогенератора. Изготавливается из трубы ПВХ диаметром 160 мм. Расчетная быстроходность – 4

Такой пятилопастной винт сможет выдавать до 225 оборотов в минуту при расчетной скорости ветра 5 м/с. Чтобы построить лопасть по предложенным чертежам, нужно перенести координаты каждой точки из колонок «Координаты лекала фронт/тыл» на поверхность пластиковой канализационной трубы.

По предложенной ниже таблице можно рассчитать диаметр ветряка с 2-16 лопастями. При этом можно подбирать размер с учетом желаемой мощности на выходе.


По таблице видно, что чем больше крыльев у ветрогенератора, тем меньше должна быть их длина для получения тока одинаковой мощности

Как показывает практика, обслуживать ветрогенератор больше 2 метров в диаметре достаточно сложно. Если в соответствии с таблицей вам необходим ветряк большего размера, подумайте над увеличением числа лопастей.

С правилами и принципами расчета ветрогенератора ознакомит статья, в которой пошагово изложен процесс производства вычислений.

Мачта для ветрогенератора

Типы мачт для ветрогенераторов, чертежи мачт для ветрогенератора, установка, требования к мачтам.

Для установки ветрогенератора и его эффективной работы понадобится изготовить мачту. От того насколько правильно мачта будет построена, зависит её долговечность и безопасность.

Как выбрать место установки ветрогенератора.

Для эффективной работы ветрогенератор рекомендуется устанавливать в регионах со среднегодовой скоростью ветра от 4 м/с.

Предпочтительно устанавливать мачту на открытой местности.

Расстояние от мачты до ближайших построек и высоких деревьев должно быть не менее 15 метров. Расстояние от нижнего края ветроколеса до ближайших объектов (ветки деревьев, строения) не менее 2 метров.

Также нужно предусмотреть место под заваливание мачты для обслуживания и ремонтных работ ветрогенератора.

Высоту мачты нужно рассчитывать индивидуально, высота зависит от местных природных условий в частности от среднегодовой скорости ветра, наличия препятствий (строения, высокие деревья).

Как осуществляется буревая и грозовая защита ветрогенератора.

При сильном ветре для защиты ветрогенератора от повышенной нагрузки применяется метод поворота в косой поток.

При сильном ветре ветроколесо поворачивается к направлению ветра под углом, если ветер очень сильный ветроколесо поворачивается практически на 90 градусов. Таким способом значительно снижается нагрузка на ветрогенератор.

Роль молниеотвода обычно выполняет хвост ветрогенератора.

Типы мачт для ветряка.

Типы мачт для ветрогенераторов:

  • На растяжках.
  • Коническая секционная.
  • Гидравлическая.

Для эффективной работы ветрогенератора рекомендуется строить мачту высотой не менее 8 м. При такой высоте конструкция мачты будет составной.

Мачта из труб на растяжках.

Мачта изготовляется из металлических труб, поддерживается с помощью растяжек, используется для установки ветрогенератов мощностью до 5 кВт.

Мачту можно изготовить из металлических водопроводных труб диаметром не менее 120 мм. Если использовать трубу меньшего диаметра, то мачта под воздействием ветра будет раскачиваться. Для соединения труб применяются болтовые соединения, для этого на концах труб привариваются фланцы.

Не рекомендуется крепить составные элементы сварочным методом, болтовые соединения будут надёжнее.

Питающий кабель должен проходить внутри трубы, для выхода кабеля в нижней части мачты делается отверстие в трубе. Подъём мачты осуществляется с помощью лебёдки.

Для устойчивости мачты нужно установить дополнительные растяжки из троса, рекомендуется использовать оцинкованный трос диаметром не менее 6 мм.

Мачта для ветрогенератора должна устанавливаться на фундамент, Мачта крепится к фундаменту на анкерные болты. Для креплений под растяжки также нужно сделать 4 фундамента.

Перед тем как устанавливать мачту, фундамент должен выстояться месяц, это необходимо, чтобы бетон набрал прочность.

Преимущества: сравнительно небольшая стоимость.

К недостаткам такой конструкции можно отнести сложность подъёма и обслуживания ветрогенератора, к тому же установленные растяжки занимают большую площадь.

Коническая секционная мачта.

Коническая мачта состоит из секций сварных металлоконструкций. Секции состоят опорных уголков (3 – 4 шт), и диагональных перемычек. Мачта свободностоящая и не нуждается в дополнительных опорах.

Преимущества: надёжность, низкая вибрация, небольшая площадь под установку.

Недостатки: Строительство конической мачты обойдётся дороже мачты на растяжках. Для установки небольшой мачты используется лебёдка, для более массивной конструкции понадобится кран.

Гидравлическая мачта для ветрогенератора.

Конструкция состоит из конической мачты и гидравлического основания с гидроцилиндрами.

Гидравлические мачты изготовляются для мощных ветрогенераторов до 50 кВт, высота гидравлических мачт может быть до 30 метров.

Преимущества: Для установки мачты не требуется кран, простота обслуживания мачты и ветрогенератора.

Недостатки: сложность изготовления и высокая стоимость.

Варианты установки мачт.

Установка мачты с помощью лебёдки.

Требования к установке мачты.

Перед тем как проектировать мачту нужно ознакомиться с нормативами, установленными в вашем регионе, в некоторых регионах запрещается строить мачты выше 12 – 18 метров. Мачты запрещено строить возле линий электропередач.

Лопасти ветряка под воздействием центробежных сил могут раскручиваться до очень высокой скорости, если лопасть отломится, она может причинить человеку существенные травмы

Также важно не допускать разбалансировки ветроколеса характерный признак дрожание лопастей

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

Самодельная модель

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Конструктивные особенности и механика ветряного генератора

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Опора (ее еще называют мачтой). На нее крепится пропеллер, поскольку на высоте большая вероятность «поймать» хороший ветер

Следовательно, изготовлению опоры следует уделить особое внимание, ведь данный элемент должен выдерживать требуемые нагрузки.

Лопасти. Они «ловят» воздушные массы, вследствие чего вращаются сами и вращают вал.

Вал. На него можно устанавливать сразу несколько генераторов, а также угловой редуктор, благодаря которому движение будет передаваться ниже, на кардан. Применение редуктора заметно повышает обороты.

Анемоскоп. Специальное устройство, которое применяется в мощных ветряных установках. Собирает сведения о направлении/скорости движения воздуха. В ветряках, сделанных своими руками, почти не используется – вместо него, как правило, устанавливают флюгер с поворотным механизмом.

Генератор. Он как раз и превращает кинетическую энергию в электроэнергию. Если то, производимый генератором, стабилен, то элемент можно подключить к аккумулятору.

Инвертор. Дает напряжение требуемой величины – к примеру, 220 вольт. Необходим, прежде всего, для удобства, поскольку большая часть современных приборов рассчитана именно на такое напряжение. Но заметим, что инвертор включают далеко не во все схемы, ведь предназначение ветряков может быть разным.

Аккумулятор (один или сразу несколько). Обеспечивает стабильность работы, подзаряжаясь в ветреное время и расходуя накопленную энергию после того, как ветер утихает.

Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.

  1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
  2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
  3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

Выводы и полезное видео по теме

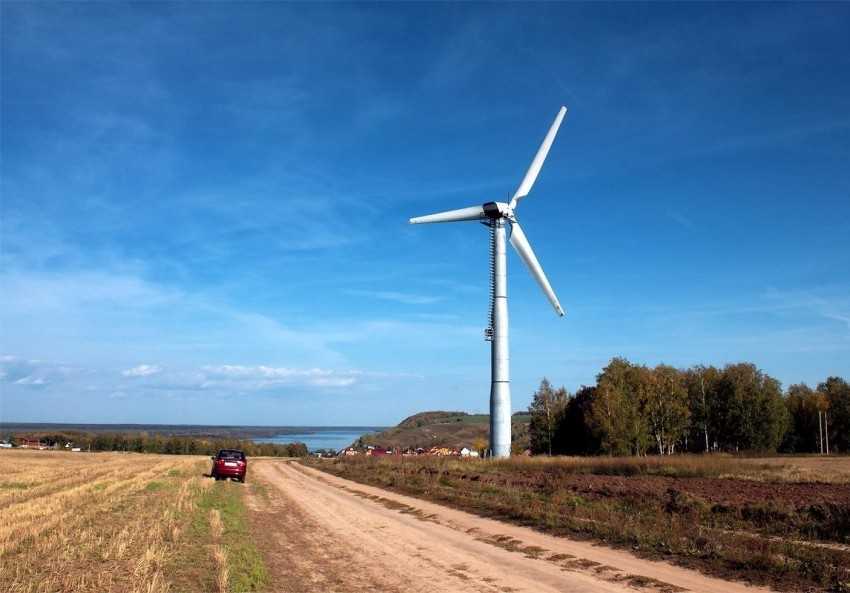

В этом видео приведен пример ВЭУ с горизонтальной осью вращения

Автор устройства подробно объясняет нюансы конструкции установки, сделанной своими руками, обращает внимание зрителей на ошибки, которые могут быть допущены в процессе самостоятельного изготовления ветрогенератора, даёт практические советы

Обратите внимание на то, что добраться до устройства, поднятого на приличную высоту, не так-то просто. Переустановить такое ВЭУ будет, скорее всего, проблематично

Поэтому складная конструкция мачты в этом случае будет совсем не лишней.

На этом видео представлен роторный ветряк с вертикальной осью вращения. Эта установка расположена невысоко, выполнена оригинально и отличается высокой чувствительностью: даже незначительный ветер приводит лопасти устройства в движение.

Если вы живете в местности, где ветра не считаются редким явлением, применение именно этого источника альтернативной энергии может стать для вас наиболее эффективным. Приведенные примеры самостоятельного изготовления ветряков доказывают, что сделать их своими руками не так уж сложно. Энергия ветра – общедоступный и возобновляемый ресурс, который можно и нужно использовать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
