Какие бывают виды свайных фундаментов + какой из них лучше всего подходит для частного строительства

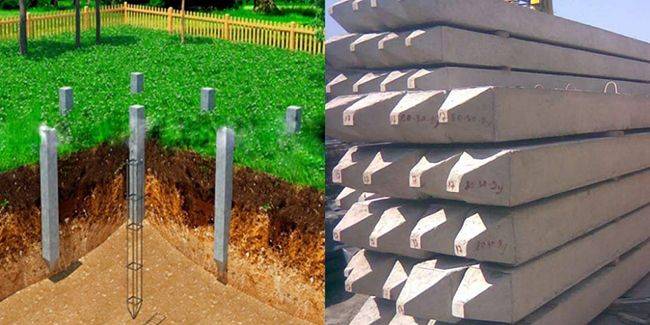

Информация общего характера о железобетонных сваях (ЖБС)

Железобетонные сваи (ЖБС), являющиеся соединительной конструкцией между основанием здания и слоем почвы (на котором сооружение возводится), представляют собой арматурный каркас, залитый бетонной смесью. Опора – это не что иное, как штырь, который, пройдя сквозь сыпучие почвы, входит в прочные слои грунта.

Прочностные характеристики изделий находятся в прямой зависимости от используемой для их изготовления марки бетона. Она может варьироваться от М250 до М400. Чем марка выше, тем сваи надежнее и прочнее.

Достоинства ЖБС:

  • Они являются идеальным соотношением цена/качество.
  • Их прочность (то есть, высокая несущая способность). В среднем каждая опора может выдерживать 10-60 тонн, нормально функционируя при этом. Это обусловлено не только маркой бетона, но и арматурой, которая является неотъемлемой составляющей любой ЖБС.
  • Долгий эксплуатационный срок (порядка 90÷100 лет при абсолютном соблюдении технологии монтажа). Причем, в течение этих лет не происходит потери таких свойств, как морозоустойчивость и влагостойкость; а также технической характеристики – предела прочности на сжатие (он находится в зависимости от марки бетона и устройства каркаса).

На заметку! Влагостойкость и морозоустойчивость – крайне важные эксплуатационные параметры, а вот предел прочности весьма важен при монтаже изделий

Если не брать данный показатель во внимание, то может так случиться, что при забивании или вдавливании свай они просто могут рассыпаться

  • Изделия устойчивы к гниению и коррозии.
  • Устойчивость ЖБС, практически, на всех типах грунтов. Достигается это исключительно благодаря тому, что опоры очень глубоко монтируют в почву.
  • Использование подобных ж/б изделий позволяет укоротить сроки строительства.

  • Возможность возводить сооружения не только на прочных грунтах, но и подвижных (например, в районах с повышенной сейсмичностью), влажных, глинистых, заболоченных и промерзших.
  • Относительная доступность. Независимо от региона проживания подобные бетонные изделия можно без труда приобрести и организовать их доставку.
  • Возможность использовать разнообразные технологии для установки ЖБС.
  • Широкий выбор ж/б свай.

К минусу изделий относят их вес. Это существенно усложняет погрузку/разгрузку свай и их монтаж, так как для этого приходится задействовать специальную технику. А это, естественно, дополнительные трудозатраты и денежные тоже.

Какая классификация лучше всего подходит для частного строительства?

Выбор наиболее подходящего типа свай производится на стадии проектирования. Он определяется параметрами постройки — весом, этажностью, используемым материалом. Кроме того, учитывается тип грунта, условия работы, наличие поблизости построек и прочие факторы.

Сопоставляя имеющиеся исходные данные, приходят к выбору наиболее удобного, эффективного и безопасного вида свай. Обычно предпочтение отдается буронабивным (литым) сваям, которые не нуждаются в забивании и не наносят урон ближайшим зданиям и сооружениям.

В последнее время активно используются винтовые сваи, позволяющие строиться без предварительных земляных работ (допускаются работы на неровном рельефе).

Монолитные фундаменты

Монолит – это сплошная железобетонная конструкция, на которую опираются несущие элементы сооружения. Такие фундаменты прочны, пластичны, компенсируют колебания почвы, не передают их на стены сооружения, исключают риск деформации и разрушения. Могут служить основанием для любых конструкций, от загородных дачных построек до высотных многоэтажных домов. Подходят для слабых грунтов, используются в сейсмически активных районах.

Недостатки: дороговизна и энергоемкость.

  • Требуется большое количество бетона и арматуры.
  • Необходимо использование тяжелой техники.
  • Необходима опалубка по всему периметру сооружения.

Цена (материал + установка) плиты 20 см толщиной при минимальной удаленности работ – от 4 тыс. рублей за метр квадратный. Сроки возведения монолитных фундаментов, включая плавающие и ленточные, не менее 28 суток (обусловлены временем, необходимым для затвердевания бетона).

Свайный фундамент (забивные сваи)

Свайный фундамент используется для установки конструкций на слабых грунтах. Почти универсален (не подходит только для скального грунта), имеет много модификаций способов закладки. В зависимости от типа ростверка может требовать или не требовать использования тяжелой техники.

Где используется

Применяется почти во всех регионах, включая строительство на вечной мерзлоте. Возможно возведение частных загородных построек и многоэтажных зданий. Достоинства:

  • Подходит для установки на неровном рельефе.
  • Легкость и быстрота монтажа независимо от сезона (минимум 1 день).
  • Подходит для строительства любых сооружений: зданий, мостов, трубопроводов, линий электропередач.
  • В среднем дешевле ленточного в два раза.

При установке монолитного железобетонного ростверка время возведения увеличивается до набора прочности бетонной конструкции.

Стоимость:

складывается из:

  • стоимости свай (примерно 3500 за шт)
  • оплаты работы по забивке свай (350 руб м. пог.)
  • возведение ростверка

Так же смотрите

Как закрыть свайный фундамент

подробнее

Варианты фундаментов под баню

подробнее

Фото свайного фундамента

смотреть

Методы монтажа свайных фундаментов

Забивание сваи в грунт с помощью спецтехники.

Выделяются следующие способы погружения свай в грунт:

1) Забивание. Этот способ предполагает использование вибропогружателей или больших молотов. Наконечнику сваи придается заостренная форма, а ее верхняя часть защищается стальным кольцом во избежание повреждения при вбивании. Такие работы невозможно проводить самостоятельно, требуется дорогое строительное оборудование, что делает метод малоприменимым в частном строительстве.

2) Завинчивание. Это более простой способ, который предполагает использование свай с винтовыми нарезками. Винтовые сваи чаще всего изготавливаются из металла. Главным достоинством метода является возможность проводить работы самостоятельно – сваи вручную закручиваются в землю по аналогии с саморезами, также их можно закручивать с помощью электродрели с насадкой-мультипликатором.

3) Бурение. В земле формируется скважина, которая заливается бетоном, затем проводится его армирование. Перед заливкой бетоном буровое отверстие уплотняется вибратором. Недостатком метода является необходимость выполнения земляных работ, но неглубокую скважину можно пробурить самостоятельно с помощью простого оборудования. Основным достоинством способа является низкая вероятность повреждения конструкции и возможность дополнительного укрепления опорной пяты.

Использование самоходной буровой машины.

Существуют два способа сцепления свай с грунтом: опорный и висячий. Опорные сваи удерживаются за счет давления пяты на землю, они отличаются надежностью и низкой вероятностью просадки в условиях несжимаемого грунта (крупнообломочные, твердые).

Расположение свай относительно друг друга определяет форму конструкции фундамента:

  • Одиночные сваи забиваются на расстоянии 1-1.5 м друг от друга.
  • Свайное поле предполагает равномерную установку конструкций по всей площади фундамента с последующим монтажом общего ростверка. Такие поля монтируются для тяжелых и больших промышленных зданий.
  • Групповые сваи концентрируются только в определенных участках здания, где на фундамент приходится наибольшая нагрузка.
  • Свайная сеть предполагает дополнительное укрепление конструкций балками, устанавливаемыми между основными сваями.

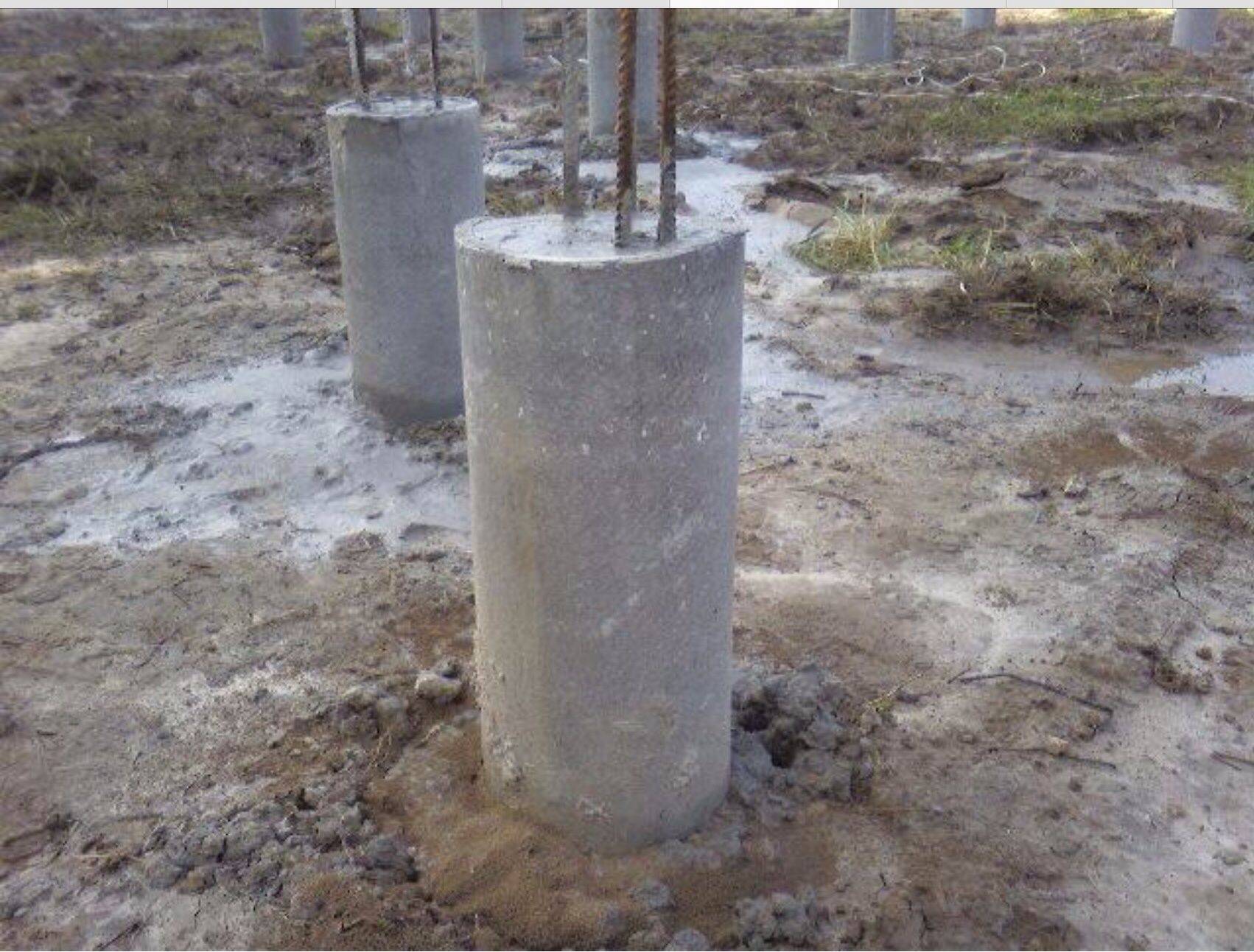

Бетонные сваи в грунте.

Виды опор для фундамента

В домостроении используют такие типы оснований:

  • буронабивные опоры (бетонные и железобетонные);
  • забивные столбы (железобетонные, металлические и деревянные);
  • винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

  • Yc — коэффициент условий работы;
  • Ycr – коэффициент сопротивления грунта;
  • R – сопротивление почвы;
  • A– диаметр сваи;
  • U – периметр сечения опоры;
  • Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
  • fi – сопротивление почвы относительно поверхности силового элемента;
  • li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

  • Ycf  – коэффициент условий действия почвы на боковые поверхности опоры;
  • Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

  • a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
  • c1 – коэффициент линейности или удельного сцепления для различных грунтов;
  • y1 – удельный вес грунта, расположенного выше винтовой части сваи;
  • h1 – глубина опоры;
  • h – общая длина трубы;
  • d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

  1. Экономической целесообразностью в заданных условиях.
  2. Возможностью строительства своими руками.
  3. Физико-химическими и механическими свойствами грунта.
  4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.

Типовые характеристики винтовой сваи:

  • диаметр ствола 108мм, лопасти – 300мм;
  • длина трубы – 2,0–2,5 м;
  • толщина стенки трубы – 4–5мм;
  • толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

  • диаметр сечения – 300 мм;
  • длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

  • железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
  • металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
  • деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

  • диаметр – 150 мм;
  • глубина – 3–4 м.

Плитные фундаменты

Основания дома в виде сплошной или сборной плиты на всю площадь здания менее популярны, чем ленточные фундаменты, но в некоторых случаях являются единственно возможным вариантом. При строительстве на неустойчивых, песчано- глинистых, вспучивающихся грунтах, при высоком залегании грунтовых вод (выше 1 м), глубоко промерзающих почвах, лучше всего залить сплошную железобетонную плиту, на которой возводятся здания любой этажности.

Для каркасных одно и двухэтажных домов плитный фундамент практически идеальное решение. Он менее сложный, чем ленточный и свайный, но по сравнению с ними более затратный в плане расхода материалов и требуемого количества рабочего времени. Такие фундаменты часто называют плавающими — они сооружаются без заглубления и воздействуют практически только на поверхность почвы. Температурные и другие подвижки грунта на устойчивость фундамента, а, значит, и всего здания, влияния практически не оказывают.

Плитные виды фундаментов применяемые в строительстве подразделяются на монолитные и сборные. Второй вариант чаще используется при сооружении габаритных зданий с большой площадью основания и сложной конфигурацией периметра. Для жилого дома лучше остановиться на монолитном фундаменте из литого армированного бетона.

+ Плюсы плитных фундаментов

  1. Простота конструкции и сооружения.
  2. Подходит для возведения на сильно пучинистых, подвижных и просадочных грунтах.
  3. Не требует большого заглубления в грунт.
  4. Можно использовать при высоком уровне грунтовых вод.

– Минусы плитных фундаментов

  1. Большой расход материалов.
  2. Необходимость сооружения цоколя
  3. Возможность применения только на горизонтальных площадках или при уклоне не более 1 метра на всю длину или ширину дома.

Какая классификация лучше всего подходит для частного строительства?

Выбор наиболее подходящего типа свай производится на стадии проектирования. Он определяется параметрами постройки — весом, этажностью, используемым материалом. Кроме того, учитывается тип грунта, условия работы, наличие поблизости построек и прочие факторы.

Сопоставляя имеющиеся исходные данные, приходят к выбору наиболее удобного, эффективного и безопасного вида свай. Обычно предпочтение отдается буронабивным (литым) сваям, которые не нуждаются в забивании и не наносят урон ближайшим зданиям и сооружениям.

В последнее время активно используются винтовые сваи, позволяющие строиться без предварительных земляных работ (допускаются работы на неровном рельефе).

Этапы работ

Полевые работы по замене старой силовой конструкции на сваи начинается с разметки участка под новое свайное поле. Маркеры под опоры расставляют на 20–40 см дальше, чем стены дома. Затем переходят непосредственно к монтажу свай.

Помещают внутрь арматурный каркас и заливают раствором. Затем штыкую бетон для удаления пузырьков воздуха.

Технологические этапы устройства винтовых свай:

  1. Вкручивание опор в грунт на проектную глубину.
  2. Обрезка верхних концов свай на одном уровне.
  3. Бетонирование внутренней полости труб.
  4. После затвердевания раствора – наваривание оголовков.
  5. Покрытие металлической конструкции гидрофобным составом.

Когда силовые элементы готовы, переходят к следующим этапам замены старого фундамента:

  • подъем дома домкратами;
  • установка подпорок под цокольное перекрытие;
  • укладка двутавровых балок на оголовки свай под стенами дома параллельно друг к другу;
  • фиксация металлической конструкции сварочными швами;
  • зачистка сварочных швов, покрытие гидроизоляционным материалом;
  • опускание дома на новый фундамент.

Особенности для столбчатого и ленточного фундаментов

Технология замены столбчатого и свайного основание на новые опорные элементы не отличается от описанной выше методики. После возведения новой силовой конструкции старый фундамент можно оставить на месте или разобрать до уровня земли.

Прежде чем поднимать дом с ленточного основания, необходимо в некоторых местах разрушить ослабленный фундамент, чтобы освободить места для домкратов. Старую несущую конструкцию эксперты советую разобрать по мере возможности ниже уровня земли, чтобы снизить нагрузку на несущий пласт грунта.

Можно ли заменить самому и стоит ли?

Прежде, чем приступать к замене фундамента на сваи, требуется экспертная оценка. Специалист выезжает на объект, чтобы проанализировать степень разрушения конструкции и определить план работ.

Перед тем, как приступить к реконструкции, необходимо заново провести инженерные расчеты и выбрать новые параметры силовых элементам. Как правило, организовать весь комплекс перечисленных работ может только опытный специалист.

Самостоятельно заниматься заменой фундамента можно в том случае, если надежность и срок службы постройки не имеет значения. Принимаясь за работу, не имея навыков и опыта, собственник минимум рискует нарушить соосность стен, что может привести к разрушению всего дома, а ошибки в расчетах и строительстве – к нецелесообразности всего мероприятия.

Основные этапы изготовления опор для свайных фундаментов

По способу производства опор фундаменты различаются на такие типы:

  • буронабивные;
  • забивные;
  • винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

  1. Бурение скважин.
  2. Устройство обсадной трубы.
  3. Монтаж армирующего каркаса.
  4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

  • железобетонные;
  • металлические;
  • деревянные.

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве.

Технологический цикл производства выглядит следующим образом:

  1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
  2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
  3. Заполняют заводскую опалубку бетонным раствором.
  4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
  5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
  6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

Отличие технологии изготовления ж/б опор с предварительным напряжением

  • арматурный каркас растягивают с помощью домкратов;
  • заполняют форму бетоном;
  • выжидают частичного затвердевания смеси;
  • ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

  • металлические стержни;
  • железобетонные винтовые столбы.

Технологические этапы для производства винтовых свай:

  1. Нарезка труб на отрезки нужной длины.
  2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
  3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
  4. Приваривание лопасти к телу трубы.
  5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
  6. Обработка специальным антикоррозийным покрытием.
  7. Контроль качества.

Возможно несколько технологий для создания антикоррозийной защиты:

  • горячее оцинкование;
  • холодное оцинкование;
  • нанесение полимерного состава;
  • окраска грунтовкой;
  • нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

  • фрезерные станки,
  • индукционные печи,
  • гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

  1. Монтаж арматурного каркаса.
  2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
  3. Устройство стального каркаса в форме.
  4. Заливка бетонной смеси.
  5. Уплотнения раствора посредством работы виброоборудования.
  6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

  • лиственницы,
  • дуба,
  • сосны и т.д.

О производстве винтовых свай расскажет видео:

Свайное фундаментное основание, виды опор

Свайный фундамент – это разновидность оснований, создаваемая группой свай, соединенных в верхних точках балкой либо ростверком. Одна свая удерживает гораздо меньшую нагрузку по отношению к массе надземной части сооружения. В связи с этим опорные элементы формируются в группы.

Монолитные

Перед забивкой опоры в грунте готовится скважина полутораметровой глубины, в не и вставляется столб. На необходимую глубину опору вбивают молотом или копром, заполняя свободное пространство бетонной смесью.

Полые железобетонные сваи состоят из отдельных звеньев, соединение которых выполняется сварным способом либо с помощью болтов. В нижней части таких опор остается грунт, верхняя – заливается раствором, чтобы получить связку с фундаментной основой.

Буронабивные

Рассматривая типы свай и виды свайных фундаментов, следует упомянуть про конструкции, которые изготавливаются на строительной площадке.

Это буронабивные опоры, для подготовки которых выполняется следующий алгоритм действий:

  • в почве готовится скважина, глубина которой соответствует аналогичному параметру сваи. Грунт с этой целью бурят или пробивают. В первом случае стенки скважины укрепляют обсадными трубами либо раствором глины. Как только будет достигнута нижняя отметка, пространство для основания расширяется специальным приспособлением, установленным на штанге для бурения;
  • в подготовленную скважину опускается труба из рубероидного материала, устанавливается каркас из четырех арматурных прутьев, перевязанных горизонтально;
  • все свободное пространство заливается бетонной смесью, которая уплотняется при помощи вибратора.

Металлические

В данном случае роль свай выполняют трубы, швеллер, двутавровые балки. Изредка проводится предварительная подготовка, во время которой швеллера свариваются таким образом, чтобы получилась труба с квадратным сечением.

Металлические опоры используются в том случае, когда нет возможности для установки опорных элементов из железобетона. Дело в том, что по мере погружения в почву сталь проще нарастить.

Такой вид опор отличается высоким показателем прочности, что придает процессу забивки их в грунт облегчение. Если опоры с небольшим поперечным сечением, то их можно без проблем вбивать в почву, содержащую камни.

Винтовая свая

Особый вид свай для фундамента – винтовые опоры, изготовленные из металла. Они более экономичны и технологичны, гарантируют высокий уровень прочности, представляют собой трубы, оснащенные снаружи лопастями.

Главными достоинствами винтовых опор являются:

  • отсутствие в необходимости проведения земляных работ;
  • возможность ведения строительства на участках со сложными рельефами и слабыми грунтовыми составами;
  • легкость в пристраивании;
  • отличный показатель несущей способности;
  • нет процесса усадки;
  • возможна установка возле коммуникационных линий и при любых погодных условиях;
  • длительный эксплуатационный период.

Свайный фундамент такой классификации применяется на участках со слабыми почвами, отличающихся влажностью, подвижностью и промерзаниями. Подвальное помещение по такому фундаменту устроить не получится, но данный недостаток отмечается для любого вида свайного основания.

Выбирая винтовые сваи, рекомендуется обращать внимание на определенные факторы:

  • в качестве основы используются новые стальные трубы, обработанные пескоструйными агрегатами и покрытые антикоррозийными составами. Толщина стенок – от 4 мм, лопастей – от 5 мм;
  • наружная сторона сваи гладкая, стыковочные швы отсутствуют, лопасти отличаются правильностью форм;
  • к сварным швам предъявляются особые требования, чтобы при заглублении в почву в местах соединений не происходили разрывы.

Различают несколько видов винтовых свайных опор:

  • литые – отличаются высоким показателем прочности в местах соединения лопасти и трубы;
  • сварные – лопатки навариваются на опору;
  • комбинированные – монтаж выполнен из двух элементов – лопасти и конусной части.

Классификация свай

По методу погружения в грунт:

Сравнительная схема 4 видов свай

  • Забивные, погружаемые в грунт без его выемки с помощью копровых молотов, вибропогружателей, свае-вдавливающих установок.
  • Сваи-оболочки, заглубляемы с помощью вибропогружателей с выемкой грунта.
  • Буровые железобетонные, устраиваемые в грунте методом бетонирования скважин.
  • Винтовые металлические, вкручиваемые в грунт.

Основное применение в массовом строительстве имеют забивные железобетонные сваи. В ряде случаев допустимо использовать деревянные и металлические стальные забивные сваи.

По способу опоры на грунт:

Сравнение свай по способу опоры на грунт

  • Сваи-стойки — опираются на скальные и малосжимаемые слои. Передают нагрузку через пяту сваи.
  • Висячие сваи — опираются на сжимаемые слои. Передают нагрузку боковой поверхностью и пятой.

Далее рассматриваются виды свай по типу конструктивного исполнения.

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани.
Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Параметры элементов для строительства крепкого фундамента

Производители предлагают опорные элементы, отличающиеся между собой диаметром, длинной и массой.

От этих параметров меняется сопротивляемость фундамента нагрузкам, поэтому их обязательно нужно учитывать в предпроектных расчетах.

Под строительство легких и малоэтажных сооружений обычно используют трубы с диаметром наружного сечения в пределах 57 – 159 мм. Но для участков со сложным грунтом и для тяжеловесных построек целесообразно выбирать опоры с диаметром трубы более 200 мм.

Для почв с близким залеганием подземных источников и точкой промерзания на глубине 1,5 м подойдут сваи длиной 1,65 м, но в условиях переувлажненных грунтов высота столба может достигать 9 м. При этом толщина стен стальной трубы и лопастей должна быть равной или больше 4-5 мм.

Зависимость между параметрами отражена в таблице:

D, мм Масса (кг) в зависимости от длины опоры (м)
1,622,533,5456789
571112141618202428323640
761214171922253036424853
891417202326293642485460
1082225303540455565758595
133273138445157708494110124
159384555647483102121140159178

В большинстве случаев для частного домостроения строители выбирают трубы диаметром 108 мм и не менее 2 м.

При возведении беседок, бань и гаражей можно использовать опоры с меньшими габаритами:  d 76мм на 1,5 м или d 89 мм на 2,0 м.

Под некоторые типы ограждений также требуется закладка фундамента, при этом диаметр сваи может быть равным от 54 до 108 мм.

Несущие конструкции, диаметр которых равен 108 мм, считаются самым распространенным типом

Столбчатые фундаменты

Представляет собой малозаглубленные отдельные бетонные или кирпичные столбы, расположенные на определенном расстоянии друг от друга. Конструкция такого фундамента является самой малозатратной. Фундаменты используются для под легкие деревянные или каркасные дома. Устраиваются на различных типах грунта. На пучинистом грунте глубина заложения должна быть немного больше глубины промерзания. Под небольшие постройки глубина заложения не превышает 50 см, расстояние между отдельными столбами 3 — 6 м при обязательном устройстве под углами здания.

Столбчатые фундаменты устраиваются на песчаной подушке и могут быть как монолитными, так и сборные. На фото 3 показан бетонный столбчатый фундамент. Сечение отдельных столбов зависит от материала: бетонные столбы не должны быть меньше 400 х 400 мм, каменные 600 х 600 мм, кирпичные 380 х 380 мм.

Недостатком свайных конструкций фундаментов считается невозможность их использования на подвижных грунтах из-за опасности опрокидывания. Фундаменты такого типа не используется также на торфяниках и сильно обводненных грунтах. При заложении столбчатых фундаментов проблематичным также становится строительство подвалов и подземных гаражей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
