Водяное отопление своими руками - этапы проектирования и нюансы монтажа

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

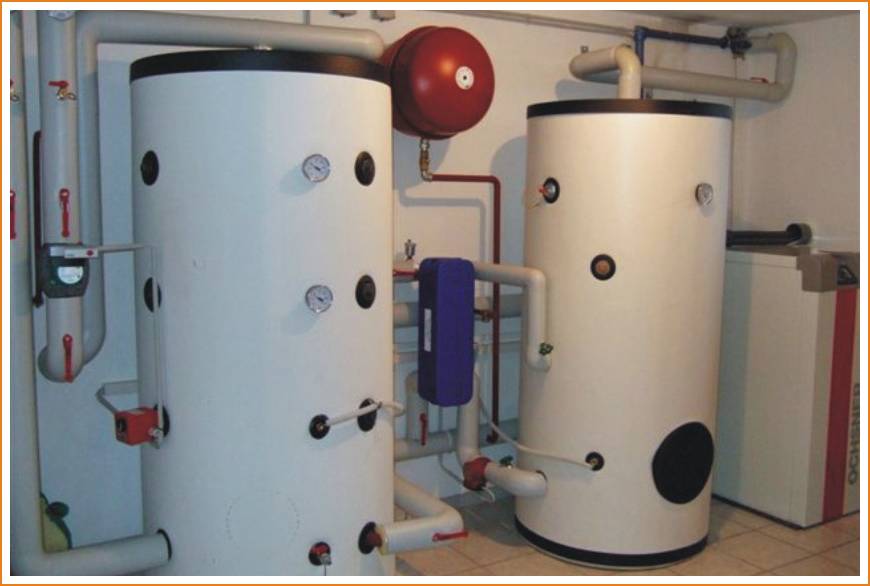

Для чего нужны топливные аккумуляторы

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

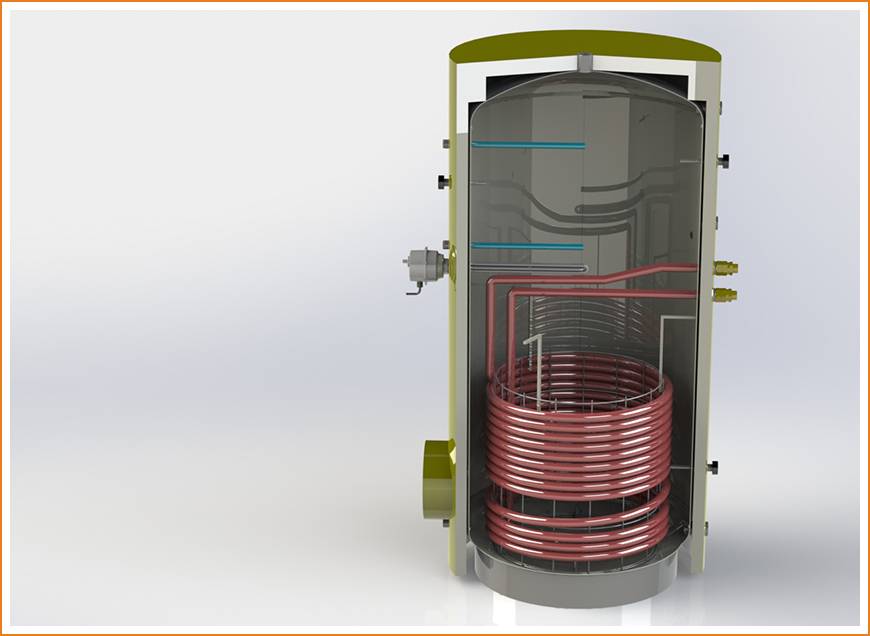

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

Простые – не имеющие внутри дополнительных узлов.
Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

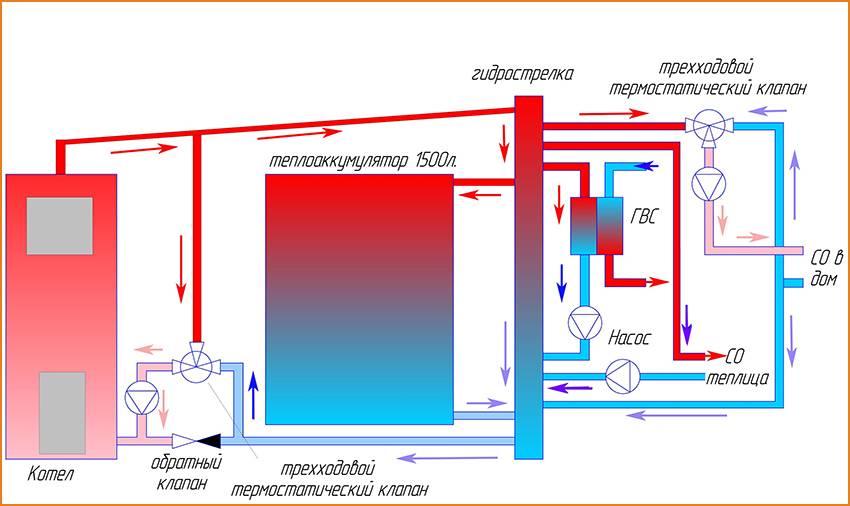

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Расчет

Решив проводить все ремонтные работы своими руками, необходимо самостоятельно осуществить проектирование отопительной системы и ее расчет.

Однако нужно следовать определенной инструкции:

Чтобы правильно рассчитать нужную мощность отопительной системы для загородного дома, необходимо учитывать все возможные факторы Прежде всего, надо обратить внимание на то, в какой климатической зоне расположен дом

Далее важно рассчитать, какая мощность имеется у источника теплоэнергии, а также понять, каков объем потерь тепла. Стоит учесть объем помещений, которые будут отапливаться, и их площадь

Далее следует рассчитать необходимое количество устанавливаемых радиаторов, а также их размер Сюда входит и утепление всех ограждающих конструкций. Когда для каждого помещения определено необходимое количество тепла, можно проводить выбор типа обогревательных приборов, а также заняться их расчетами. Проще всего проводить расчеты, касаемые электронагревательных элементов, электрическая мощность которых практически равна тепловой энергии.

Нужно рассчитать установку радиаторов так, чтобы температура в гостиной и кухне была не менее 18 градусов, в спальных помещениях – до 22 градусов, а в детской комнате – до 24 градусов.
Для каждого устанавливающегося радиатора необходима обвязка. Вот поэтому все секции ставятся очень плотно с целью экономии арматуры трубопровода.
Самое простое решение в расчете – поделить число батарей для комнаты на количество оконных проемов в ней. Однако не всегда достаточно будет установить радиаторы под подоконниками, можно в дополнение сделать монтаж некоторых нагревательных приборов в местах отдыха или работы. Система отопления должна покрывать все потери тепла в доме, помимо этого, должен быть еще и запас до 25 процентов. Запас делается для того, чтобы отопление не работало на износ, он используется только во внештатных ситуациях.

Работа по расчету газовых котлов является самой тяжелой частью проекта. Ведь это не только правильный подбор нужной мощности, но и грамотная организация вывода сгораемых продуктов. Чтобы можно было регулировать скорость тяги, специалисты рекомендуют установить автоматические шиберы, а также дымососы- вентиляторы. Если имеются остатки тепла, то их можно собирать при помощи экономайзера, который включен в цепь из обратного тока. А вот забор воздуха горения можно делать с улицы, а не в котельной.
Система отопления, работающая на жидком теплообменнике, тоже имеет свои особенности. Тут нужно спроектировать уровневую схему трассировки трубопровода. При этом в обязательном порядке следует определить общее состояние водоизмещения системы. Также стоить компенсировать расширение теплоносителя при помощи изготовления расширительного бака. После надо определить нужную скорость циркуляции.
В комнате обязательно должно быть окно. Его площадь рассчитывается умножением объема самой котельной на коэффициент 0, 003. Оно не только обеспечит естественное освещение, но и защитит от взрыва в случае утечки газа. Для той же цели двери в котельную ставятся так, чтобы была возможность открывать их только наружу.

В архитектурную часть проекта входит не только строительство котельной, но также расчет и выбор дымохода. Для верного расчета мощности оборудования необходимо учитывать не только диаметр дымохода, но и объем труб. Для начала нужно произвести все вычислительные работы. Для этого особых знаний не потребуется, достаточно будет воспользоваться калькулятором.
Котельная не должна быть меньше пятнадцати кубических метров, а высота помещения – ниже двух с половиной метров. Также к котлу необходимо обеспечить доступ. Стены должны быть огнестойкими, то есть сделанными из кирпича или бетона. Если выстроить их из других материалов, то нужно нанести на их поверхность специальное покрытие, например, асбестовое.
Также в таком помещении в обязательном порядке должна быть приточно-вытяжная вентиляция. На каждые десять киловатт мощности котла должна быть форточка, имеющая площадь в десять квадратных сантиметров. Диаметр трубы для дымохода должен быть не меньше отверстия самого котла.

Активное отопление солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащенный системой принудительной передачи и распределения, способен производить намного больше тепла, чем пассивный вариант. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в птичнике и степени нагрева коллектора. Нагретый воздух в коллекторах может попадать прямо в вентиляционную систему или в помещение. Если его температура достаточно высока, его также можно использовать для нагрева теплоносителя. Избыточная энергия в течение дня накапливается в тепловых аккумуляторах в течение ночи.

Солнечное воздушное отопление на основе солнечного коллектора. Из полой панели (1) по воздушным каналам (6) вентилятор подает воздух в техническое помещение, где автоматика, в зависимости от ситуации, распределяет его в блок подготовки воздуха (3) или в массивный аккумулятор тепла. (2). Параллельно может нагреваться змеевик подачи горячей воды (5). В дневное время, когда помещения нуждаются в обогреве, система работает в режиме В, горячий воздух из коллектора подается в помещения. При достижении необходимой температуры в доме воздушный поток перенаправляется на тепловой аккумулятор, режим А. Ночью, когда коллектор не дает тепла, заслонка закрывает ведущий к нему канал, между теплом осуществляется циркуляция аккумулятор и камеры.

Вакуумный солнечный коллектор

Самый совершенный на сегодняшний день солнечный отопительный прибор.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, который циркулирует по U-образным трубкам, испаряется при нагревании и поднимается в коллекторе. Последний подключается к отопительному контуру и, в свою очередь, циркулирует по нему теплоноситель. Поглотитель отдает энергию теплоносителю, охлаждается, конденсируется, опускается. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов намного эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности тепловыделения, у него есть три наиболее существенных недостатка: при сильных морозах, резко падает теплоотдача, установки хрупкие и дорогие.

Вакуумные солнечные коллекторы должны быть установлены таким образом, чтобы быть защищенными от вандализма. Особенно это актуально для нашей страны, попасть в стеклянную трубку с камушком – приятное дело

Вакуумные панели не подключаются напрямую к системе отопления. Как минимум, буферные емкости необходимы для сглаживания неравномерной выработки тепла.

«Правильная» схема подключения вакуумного солнечного коллектора к системе отопления. Тепло передается не напрямую, а через теплообменник, дневное избыточное тепло сохраняется в течение ночи в тепловом аккумуляторе (буферной емкости)

Обратите внимание, что на схеме изображен «нормальный» отопительный котел, солнечная система только дополняет

Электрические солнечные панели можно использовать для обогрева только косвенно. Непосредственно расходовать электроэнергию на обогрев помещения нецелесообразно, ее можно использовать более эффективно. Например, для управления вентиляторами и автоматами активных солнечных систем.

Теплоноситель и его свойства

Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.

Основные характеристики теплоносителя, которые нужно учитывать при выборе:

температурный режим;
вязкость;
антикоррозийные свойства;
токсичность при нагревании.

Лучший теплоноситель – это очищенная вода и антифриз.

Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.

Теплоноситель	t замерзания, °С	Вязкость,мм²/с при 40°С	Пожароопасность, критическая температура, °С
Очищенная вода	0,9	да
Промышленные масла	-15 (-18)	10÷40	140÷190
Солевые составы	-55	1	нет
Спиртовые составы	-40	0,7	да
Антифриз	-40	3,1	нет

На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.

Специальное средство для системы — антифриз~~антифриз для отопления~~

Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя скважина. Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему предварительной очистки.

Заполнение антифризом системы отопления

Как рассчитать необходимые параметры?

Устройство отопление дома своими руками доступно любому домашнему мастеру, но для этого необходимо предварительно выполнить расчет основных параметров обогревательной системы. Для упрощенного расчета можно воспользоваться универсальной формулой:

1 КВт мощности = 10 м2 отапливаемой мощности

Для более точного определения необходимых расчетных параметров необходимо применить поправочные коэффициенты, учитывающие конструкционные особенности жилого дома. Например, если дом был построен несколько десятилетий тому назад, наружные стены утепленные, а деревянные окна заменены на современные герметичные оконные блоки, применяется корректировочный коэффициент 1,5. При расчете тепловых параметров дома, построенного сравнительно недавно, но без утепленных наружных стен и с негерметичными деревянными окнами, необходимо увеличит расчетную мощность в два раза.

Количество тепловой энергии жилого дома зависит от числа оконных проемов и их ориентации по сторонам света:

Коэффициент 1,3 –применяется для определения потребности в тепловой мощности комнат жилого дома, с двумя окнами с ориентацией на север.
Коэффициент 1,1 –два окна выходящих на южную, юго–восточную и восточную сторону.
Коэффициент 1,2 применяют для комнат с двумя окнами, выходящих на западную сторону.

Конечно, такой расчет необходимых параметров будет весьма приблизительным.

Чтобы детально разобраться, как грамотно рассчитать отопление в частном доме рекомендуется ознакомиться с государственным стандартом СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с подробным описанием основных требований к трубам, нагревательным приборам и различной запорной арматуре.

Для получения более точного результата можно воспользоваться онлайн калькуляторами или найти в интернете специальную программу для расчета домашнего отопления.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
Высокая степень надежность и возможность работы в автоматическом режиме.
Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

Медленный нагрев отопительных приборов.
Трудоемкость монтажа.
Возможное замерзание воды в трубопроводах.
Необходимость периодической чистки батарей отопления от твердых солевых наслоений.
