Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

• Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
• Воздух циркулирует естественно и не пересушивается.
• Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
• Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
• Не зависит от электричества.
• Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
• Более эстетично по сравнению со стационарными радиаторами.
• Большой эксплуатационный период.

Недостатки:

• Система быстро теряет температуру.
• Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
• Большая стоимость работы по монтажу.
• При подключении к центральному отоплению сложно регулировать температуру.
• Уменьшается высота потолков на 10-12 см,
• Нельзя пользоваться напольными покрытиями.
• Очень сложно ремонтировать.
• Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

• В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
• Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
• Не занимает полезную площадь в отличии от стационарных батарей.
• Не высушивает воздух в помещении.
• Можно использовать как основной и дополнительный источник тепла.
• Длительный эксплуатационный период, порядка 40-50 лет.
• Безопасный для человека.

Негативные стороны:

• Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
• Большая рыночная стоимость и стоимость установки.
• При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
• Необходимо использовать новую проводку высокой мощности.

Как залить бетонный пол на даче. Подготовительный этап

Все перечисленные выше пункты вплоть до заливки можно объединить в единую категорию – подготовительный этап. Естественно, начинать необходимо с расчета площади полов, чтобы понимать, какая сумма и сколько приблизительно времени будет затрачено на заливку.

Если речь идет о том, как правильно залить пол в частном доме, то расчет закупаемых материалов производится по следующей схеме (на примере помещения размером 5х5 метров):

• площадь пола вычисляется по стандартной формуле: длина умножается на ширину (5х5=25 квадратных метров);
• объем заливаемого раствора вычисляется путем умножения площади пола на предполагаемую толщину стяжки. Из расчета на слой в 10 сантиметров: 25 квадратных метров умножить на 10 сантиметров – 2,5 кубометра стяжки.

С учетом произведенных расчетов следует закупать и материалы.

Для качественной стяжки потребуются следующие компоненты:

• обычный карьерный песок;
• цемент марки не менее М150;
• щебень среднего размера;
• сетка для армирования стяжки размером ячейки от 5 до 10 квадратных сантиметров;
• металлические профили для выставления в качестве маяков.

Из всего вышесказанного можно сделать вывод, что перед тем как правильно заливать полы в частном доме, необходимо приобретать основные составляющие для заливки стяжки в соответствии с произведенными расчетами. Относительно высоты пола необходимо знать толщину не только стяжки и насыпных слоев, но и всех укладываемых материалов: паро-, гидро- и теплоизоляция.

Начинается заливка полов в частном доме с очистки рабочего пространства. Естественно, необходимо с чернового пола убрать пыль, грязь, мусор при помощи веника, а еще лучше мощного бытового или промышленного пылесоса. После уборки можно приступать к такому процессу, как заливка пола в доме своими руками, который является не самым простым.

Стоит учесть сложность создания необходимого количества раствора. Если производить замес вручную, то будет затрачиваться много времени для приготовления одной порции. Лучше всего использовать бетономешалку с большой емкостью. Только при автоматическом замесе можно обеспечить правильную бесперебойную подачу раствора на пол.

Если речь идет о том, как правильно залить пол в доме, то у работника должны при себе быть следующие инструменты:

• длинное измерительное приспособление (лучше всего рулетка);
• строительный уровень, длинная деревянная рейка (правило);
• лопата и мастерок;
• круговая электрическая пила (болгарка);
• бетономешалка большого объема.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Инструкция по монтажу

Технология монтажа будет отличаться, на что влияет устройство основания отопительного контура. Основа подбирается, исходя из того, какова несущая способность межэтажного и напольного перекрытия. Теплые водяные полы обычно бывают плавающими, демпферная лента в такой схеме укладывается по периметру помещения и каждого контура. Если комната имеет независимые секторы, демпферная лента необходима. Ее ширина должна составить примерно 15 см. Температурным швом станет кромочная пленка, которая укладывается по высоте стяжки.

Сохранность напольного покрытия обеспечивается амортизатором и отопительным контуром при вибрации, температурном расширении и по движках конструкции. Лента будет сокращать потери тепла в тех местах, где имеются стыки плиты с наружными стенами. Укладывая водяной теплый пол, вы должны будете устроить его по бетонной плите, уложив в цементную стяжку.

Основание застилается гидроизоляцией, далее идет слой утеплителя и арматура. Трубы к каркасам фиксируются хомутами, стальной проволокой или специальными фиксаторами. Поверх трубного контура при необходимости укладывается армированная стяжка. Это позволяет равномерно распределить эксплуатационную нагрузку. Трубы на поверхности подложки крепятся хомутами с наконечниками. На профильных матах следует укрепить петли контура, дополнительный крепеж не понадобится.

Профильные маты могут иметь усовершенствованный вид, в этом случае их покрывают гидроизоляцией и дополняют системой замковых выступов. Укладывая теплый водяной пол своими руками, вы должны правильно подобрать трубы, которые могут быть изготовлены из:

• металлопластика;
• сшитого полиэтилена;
• полипропилена;
• меди.

Материал должен быть изготовлен по бесшовной технологии. Контур формируется из цельной трубы, а стыковое соединение может использоваться лишь для контуров из гофрированных труб

Заранее бухты труб для теплого пола распускать не следует, ведь неосторожное обращение с ними может привести к образованию заломов. Монтаж следует начинать от подающей гребенки коллектора

Монтаж тёплого водяного пола на бетонную стяжку

Самостоятельное осуществление установки теплого пола водяного типа со стяжкой – это сложный и долговременный процесс, поскольку понадобится определенный период для застывания бетона. Инструкция по выполнению работ состоит из нескольких стадий, которые и будут рассмотрены.

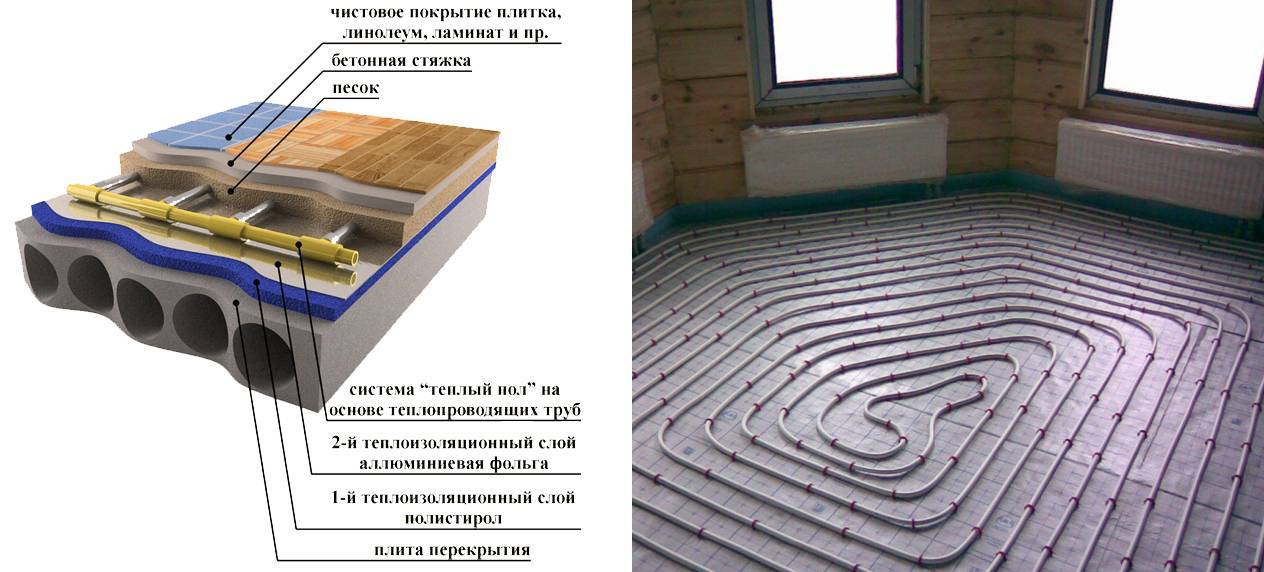

Слои водяного тёплого пола

Перед тем как установить теплый пол, изучите методику правильной укладки слоев. Каждый предлагаемый слой монтируется по строгому алгоритму. Общая толщина конструкции составит не более 15 сантиметров. Последовательность необходимых слоев:

• черновая бетонная стяжка, если таковой не предусмотрено;
• материал для гидроизоляции;
• демпферный слой;
• утепляющий материал;
• трубы;
• сетка арматуры;
• бетонная стяжка.

Как только последний слой полностью затвердеет, на поверхность укладывается настил и завершающее отделочное покрытие пола.

Пирог теплого пола

Гидроизоляция

Слой гидроизоляции должен укладываться на черновую отделку покрытия

Важно, чтобы перед этим пол был идеально чистым и гладким. Недопустимо наличие существенных перепадов высот и неровностей

В виде изоляции от влаги применяется обыкновенная плотная пленка на основе полиэтилена. Если используется несколько отрезков материалов, то их лучше класть внахлест, примерно на двадцать сантиметров друг на друга и на стены. Чтобы обеспечить герметичность материала, скрепить стыки самоклеящейся лентой или скотчем.

Демпферная лента

Данный материал служит компенсирующим слоем, чтобы предупредить расширение бетона в случае нагрева. Он защитит поверхность от трещин. Рекомендуемая толщина ленты – 7 миллиметров. Лента протягивается по всему периметру и между соединением пола со стеной.

Укладка утеплителя

Устанавливая водяной пол, нужно уделить внимание утеплителю. Он полностью влияет на продуктивность обогрева, предотвращая излишний расход тепла

Для этого укладывается пенополистирол, который имеет малый уровень теплопроводности и большую прочность на разрыв. Помните, что рекомендуемая толщина утепляющего слоя – 5 сантиметров.

Примеры утеплителя

Армирование

За счет укладки арматуры обеспечивается укрепление всей образовавшейся конструкции и равномерность распределения температуры от системы отопления. К арматурной сетке будут прикреплены нагревательные элементы.

Укладка и крепление труб

Когда настанет момент раскладывания труб, нужно обязательно учесть шаг укладки, который должен составлять около 15 сантиметров. Если выбрать слишком маленькое расстояние, есть риск появления тепловых промежутков и избыточной нагрузки в комнате. Максимальная протяженность контура должна быть не больше 90 метров.

Подключение и заполнение контура

Проложенную систему обязательно испытывают путем подключения к коллекторному узлу и заполнения системы. Такой шаг обеспечивает проверку герметичности системы и отдельных частей теплового носителя.

Систему нужно наполнить водой. При применении нескольких контуров в одном помещении все они наполняются по очереди. Сначала происходит заполнение жидкостью, затем удаляется воздушная смесь из труб, а затем контур закрывается. После этого в систему подается давление. Все действия рекомендуется повторить 4-5 раз, чтобы удостовериться в исправности работы теплого пола.

Установка маяков

Для ровности выполняемой стяжки нужно поставить маяки в виде нитей или плотной лески. Для этого отмечаются линии отметок для крайних маячков. По выбранным меткам чертятся полосы, на которых будут размещены негели. Чтобы выполнить ровный монтаж, используйте уровень.

Подготовка раствора, заливка стяжки

Не стоит пользоваться обыкновенным бетонным раствором, лучше добавить к нему пластификатор или другие добавки, улучшающие свойства. Рекомендуется брать высокую марку цемента. Готовый раствор необходимо залить за один раз, чтобы поверхность получилась равномерной.

Заливка стяжки

Деформационные швы

Деформационные швы помогут предупредить разрушение бетона после заливания и в дальнейшем применении. Их нужно сделать в крупных помещениях более 25 квадратов, а также при необычной форме комнат.

Трещины на стяжке

Чтобы предупредит появление трещин, нужно хорошенько уплотнить раствор, желательно использовать в его составе пластификатор и не делать стяжку большой толщины. Обязательно следите за правильными пропорциями при приготовлении раствора.

Укладка финишного покрытия

Подбирайте только такое напольное покрытие, которое подходит к теплым полам. Идеальный вариант на водяной пол – это керамическая плитка, а вот обычные виды ковролина, линолеума или ламината не допускаются. Такие материалы должны иметь специальную маркировку о том, что могут укладываться на теплый пол.

Схема с насосно-смесительным узлом

Эта схема является смешанной, в ней имеется зона радиаторного отопления, а также насосно-смесительный узел и теплый пол. Остывший теплоноситель подмешивается через обратку. У смесительных узлов имеется балансировочный клапан, посредством которого можно осуществлять дозирование объема остывшего теплоносителя. Это позволяет добиться определенной температуры воды на выходе, что повышает потребительский комфорт и эффективность работы системы.

Перед тем как подключить теплый водяной пол, вы должны рассмотреть особенность используемой схемы. В описываемой может быть определенная модель узла, в состав которого входят некоторые другие полезные элементы, а именно:

• балансировочный клапан;
• байпас с перепускным клапаном;
• шаровые краны;
• циркуляционный насос.

Какой ламинат лучше выбрать для водяного теплого пола

В случае, если решено использовать для покрытия теплого водяного пола именно ламинат, его еще необходимо правильно выбрать. Так, нужный материал должен отвечать таким требованиям:

1. Экологичность. Любое ламинатное покрытие вредно для человека, если нагревается выше +30°С. В этот момент происходит испарение формальдегидов, которые ядовиты для человека. Выбор должен основываться на соотношении в процентах этого вещества в составе материала.
2. Маркировка. Идеальное решение — 32, 33 класс с толщиной 8-10 мм. Также понадобится подложка с хорошей теплопроводностью, чтобы полы прогрели ламинат.
3. Наличие дополнительной защиты. Устойчивое к влаге покрытие обрабатывают особым лаком. Благодаря защитному слою уменьшается не только влияние воды, но и сокращается интенсивность испарений при перегреве.
4. Разновидность замка. Производители используют замковые механизмы типа Click или Lock. В первом случае возможности монтажа более функциональны, так как гарантируют прочное соединение и допустимость укладки покрытия на неровных участках с перепадами до 3 мм на 1 м². Конструкция систем Lock немного другая, поэтому укладка возможна только на ровную поверхность. В этом случае пробковая подложка не подходит.
5. Подложка. Покрытие ламинатом возможно при условии, что материал с хорошей теплопроводностью. Лучшее решение — перфорированная подложка. Но ее использование возможно только на идеально ровной поверхности.

Если материал отвечает этим требованиям, то стоит остановить свой выбор на нем.

Особенности монтажа

Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса

Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу

Если она будет составлять более 100 Вт/м2, то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.

Водяной теплый пол чаще всего монтируется под плитку

Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.

Трубы для водяного теплого пола

От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.

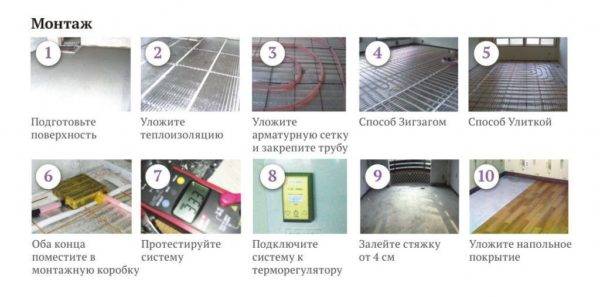

Этапы монтажа водяного теплого пола

Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м2. А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.

Расчет мощности теплого водяного пола

Схемы теплого водяного пола

Теперь рассмотрим три основных схемы раскладки труб водяного теплого пола.

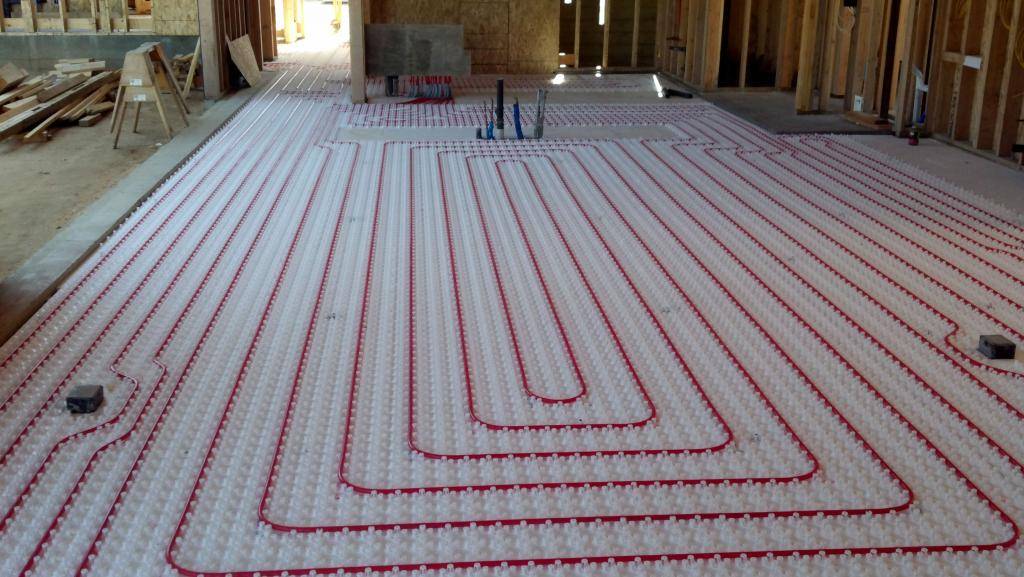

Улитка (спираль) — самый эффективный с точки зрения теплоотдачи способ укладки, так как способствует более равномерному прогреву пола.

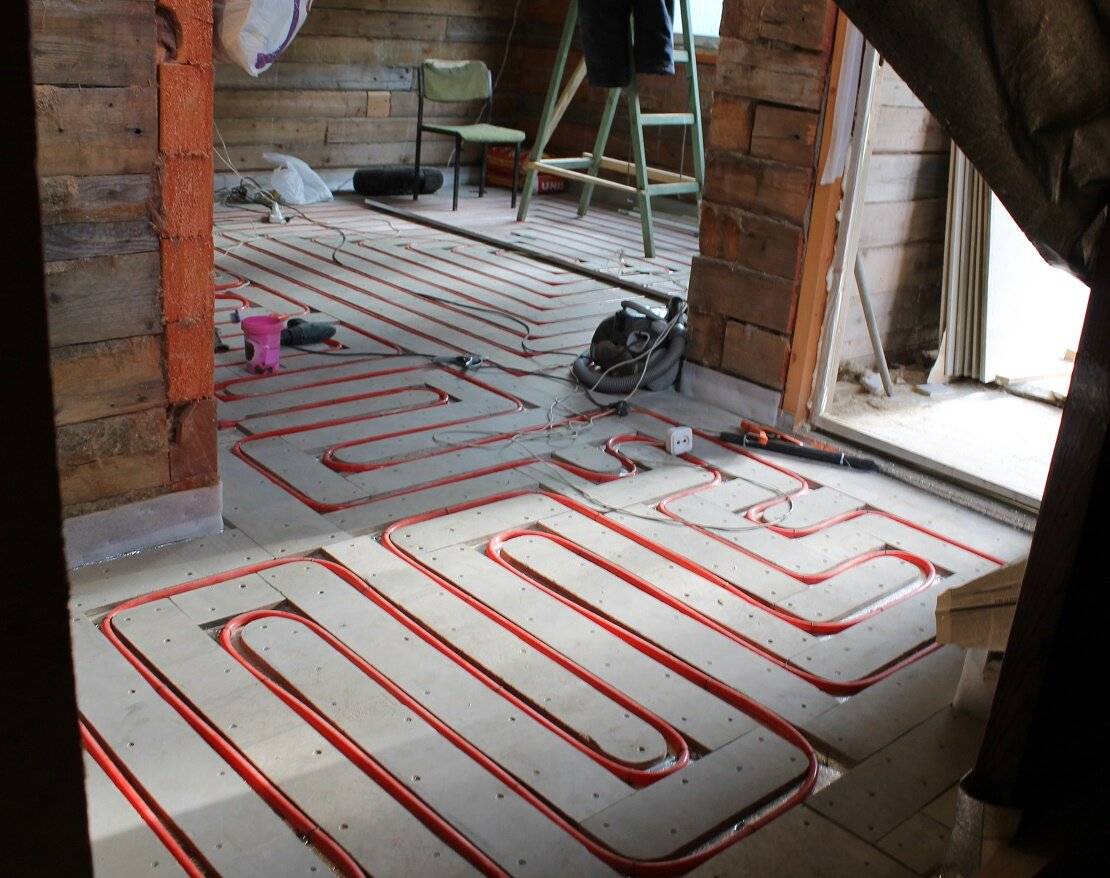

Змейка — эта схема больше подходит под небольшие помещения, и позволяет сосредоточить больший прогрев в определенной зоне например у окна или у наружных стен. Однако такой способ не позволяет равномерно прогреть помещение из за постепенного остывания теплоносителя во второй половине контура.

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование, например два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе или у окон, где прогрев должен быть лучше положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, уложить улитку.

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые  представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов

Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить

2 этап – комплектующие для теплого пола

Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

Котел для теплого водяного пола

Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.

Циркуляционный насос для теплого пола

Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

{banner_advert_2}

Трубы для теплого водяного пола

медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;

трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.

полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.

PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).

Утеплитель для теплого водяного пола

В качестве теплоизоляции можно использовать материалы:

фольгированный полиэтилен (при минимальной проектной толщине теплого пола);

пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;

минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.

Счетчик расхода тепла

Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

Армирующая сетка для теплого пола

По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

• сравнительно быстрый и довольно простой монтаж;
• отсутствие стяжки;
• сохранность высоты помещения без изменений;
• высокая надежность;
• экономичность по сравнению с другими видами теплых полов;
• сохранение нормальной влажности воздуха в помещении;
• ионизация воздуха.

К минусам пленочного теплого пола относятся:

• Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
• Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
• Черновой пол под пленку должен быть чистым и ровным.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Теплый пол и способы его монтажа

Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».

1. бетонная заливка;
2. настил.

Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.

А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.

Подключение к настенному котлу

Если вы, как и многие владельцы частных домов, задались вопросом о том, как подключить водяной теплый пол к котлу, то должны для начала поинтересоваться, имеет ли прибор отопления циркуляционный насос. В некоторых случаях оборудование обладает еще и группой безопасности. Самый простой вариант подключения подойдет для владельцев, у которых площадь пола в помещении не больше 150 м2. При этом должны отсутствовать радиаторы отопления. Мощность насоса котла будет способна продавить эту площадь, а с помощью системы контроля температуры имеется возможность регулировать температуру самого теплого пола.

Подключаем водяной теплый пол к отоплению, зная, что котел должен присоединяться к коллектору. На последнем имеется два запорных крана: на подаче и обратке, а также регулировочные вентили. Взамен последних иногда выступают расходомеры для регулировки контуров пола. При подобной схеме в коллектор можно установить сервоприводы, способные регулировать температуру отдельных контуров. Система в этом случае предусматривает встраивание байпаса с перепускным клапаном. В самом коллекторе при этом он должен отсутствовать.

Укладывая теплые водяные полы в частном доме, вы должны знать, что байпас в системе необходим для циркуляции теплоносителя. Если в настенном котле нет группы безопасности, ее встраивают в схему. Туда входят:

• манометр;
• предохранительный клапан;
• воздухоотводчик.

Цены на водяной теплый пол

Укладывая конструкцию водяного теплого пола своими руками и сэкономив на монтаже, стоит составить смету на прочие расходы, в числе которых:

• покупка материалов;
• расходы на насосы, коллекторно-смесительный узел;
• расходы на дополнительные компоненты системы, автоматику;
• расходы на финишное покрытие.

Цена готовой конструкции, уложенной своими руками, в разных регионах может отличаться. В среднем, она составляет 1500-3000 руб/кв.м.

При установке автоматического оборудования цена за 1 кв. м. может увеличиться до 5000-7000 рублей.

Рекомендации по эксплуатации теплых полов

Для долгосрочной работы отопительной системы придерживайтесь нескольких простых правил:

1. Отключайте систему на период длительного отсутствия дома.
2. Контролируйте уровень рабочего давления.
3. Следите за работой насоса и вентилей, своевременно устраняя неполадки.
4. Не допускайте превышения температуры нагрева свыше 45С.
5. Запускайте систему в эксплуатацию постепенно, особенно в холодное время года. С каждым днем следует увеличивать время работы системы на полчаса.

Видеоролики об особенностях устройства теплого водяного пола своими руками

В этом видео продемонстрированы этапы укладки теплого водяного пола на кухне:

Наиболее распространенные ошибки при монтаже теплого пола:

Монтаж водяной отопительной системы – процесс трудоемкий и небыстрый. Поэтому следует аккуратно выполнять каждый этап монтажа, делая работу качественно и последовательно. И тогда собственный дом будет радовать комфортом и уютной атмосферой.
