Как провести воду в дом из колодца или скважины

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Принцип работы и устройство


Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

  • В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
  • Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
  • При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
  • Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

  • низкая производительность автономного источника на участке;
  • наличие централизованной магистрали, но подача воды по часам;
  • автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Объем накопительного бака

При расчете объема накопительной емкости учитывают два фактора:

  1. Расход воды в доме или на участке: потребление воды у всех разное, поэтому рекомендовать что-либо однозначно в данном случае нельзя. Для приблизительного расчета можно воспользоваться среднестатистическими данными. Так, в доме со всеми удобствами (кроме кухонной мойки, туалета и ванной учитывают посудомоечная и стиральная машины) за сутки на одного человека расходуется примерно 170 – 200 л воды. При более скромном режиме – только для умывания, питья и приготовления пищи (например, в дачном домике) – потребности сокращаются до 60 – 80 л/сут на человека.
  2. «График работы» и производительность источника водоснабжения: как бы мы ни считали свои потребности, хоть двести, хоть триста литров на человека – многое зависит от того, сколько воды поступает из источника. Нет никакого резона тащить на чердак кубовую емкость, если за сутки в нее можно накачать не более 500 л. Без большого бака можно обойтись и в том случае, если перебои с водоснабжением имеют кратковременный характер и существенная доля потребностей в воде покрывается напрямую, без «услуг» накопителя.

Часто бак-накопитель путают с гидроаккумулятором насосных станций (НС). Это не совсем правильно. Оба устройства выполняют схожую функцию, но объем гидроаккумулятора НС, имеющего внутри резиновую грушу или мембрану, составляет не более 100 л (чаще всего 25 – 50 л).
Он нужен только для того, чтобы предотвратить частые включения насоса, и не может компенсировать длительные перебои с водой.

Колодец: плюсы и минусы

Колодец – это аналог небольшой скважины, не имеющей системы подачи воды к месту потребления. Обычно его копают на глубину не более 4-15 метров. Делать колодец глубже бессмысленно, поскольку вручную доставать воду будет сложно. Прежде чем начинать строительство любого водозабора грунтовых вод, необходимо оценить их запасы и воспроизводство. Воды должно хватить на ежедневное потребление в любой сезон.

Его нужно строить в том случае, если на скважину нет денег, или в качестве временного варианта. Впрочем, если есть возможность обеспечить перекачку воды с помощью насосов в большую ёмкость, выполняющую функцию хранилища воды, то жить с таким водоснабжением можно достаточно комфортно. При перебоях с электричеством воду всегда можно достать с помощью ведра.

В среднем на строительство колодца вы можете потратить 20-30 тысяч рублей. Это если не учитывать обустройство системы водоснабжения внутри дома.

Запуск системы водоснабжения частного дома

Обязательным условием работоспособности системы перед первым пуском насоса, в случаях полного опорожнения резервуара является наличие воды в камере турбины и всасывающей линии. При несоблюдении этого требования жидкость не поступит в точку разбора, а элементы насоса перегреются и выйдут из строя.

Порядок заполнения всасывающей линии.

В верхней части корпуса турбины выкручивается заглушка, а на ее место вставляется лейка (фото 7).

Вода из пластиковой бутылки, не большими порциями, подается в всасывающую линию до ее истечения из под лейки.

Шаг 4

Лейка убирается и устанавливается заглушка.

После перечисленных мероприятий станция готова к запуску.

Всас можно заполнить реверсивным способ, то есть при наличии воды в магистральном трубопроводе, для исключения гидроудара на лопасти, плавно приоткрыть задвижку 23 или 24 и не закрывать ее до появления показаний на манометре  6.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

7 этап – Разводка труб водоснабжения дома

Для устройства системы труб в доме используются трубы, изготовленные из разных материалов – сталь, металлопластик, пластик, полипропилен (см. фото). При выборе, основными критериями являются долговечность, вес труб, возможность сварки, подверженность коррозии, надежность, стоимость, сложность монтажа и т.п.

Диаметр труб для водоснабжения дома зависит от длины трубопровода. В трубопроводах до 10 м. используются трубы диаметром 20 мм, до 10-30 – 25 мм, более 30 – 32 мм.

Толщина стенок зависит от того, для какой воды предназначены трубы.

Для холодного водоснабжения достаточной будет толщина в 2,8мм.
Для горячего водоснабжения – 3,2мм

Причем важно, чтобы труба была армированной.

Схема разводки водоснабжения частного дома

Разводка выполняется двумя способами:

  • последовательное подключение потребителей;
  • коллекторная разводка труб.

Схемы разводки водоснабжения частного дома

1,2,3 – шаровые краны на входе;

4,5 – коллекторы для холодной и горячей воды;

6 – обратные клапаны;

7,8 – счетчики горячей и холодной воды;

9 – редукторы для нормализации давления;

10 – фильтры для грубой очистки;

11 – аварийные краны;

12 – стояки холодной и горячей воды.

В первом случае вода подается к пользователям через систему тройников. Подача воды от одного прибора к другому. Такая схема разводки менее затратная, более простая в проектировании и монтаже, но ее использование приводит к неравномерному распределению давления между приборами. Таким образом, например, включенная вода в одной точке снижает давление в других точках. А если одновременно включить несколько кранов, то вода в последнем может просто капать. При необходимости заменить что-то в такой системе придется отключать водоснабжение всего дома.

Во втором случае подача воды целевая для каждого устройства. Таким образом, устраняется недостаток первой системы, выраженный в перепаде давления между приборами. Такая схема требует использования большего числа труб и комплектующих, но более ремонтопригодна.

Советы по устройству водоснабжения из колодца

при неудовлетворительном качестве воды в колодце нужно установить в доме систему фильтров.

при необходимости устройства горячего водоснабжения нужно позаботиться об установке бойлера (водонагревателя) или нагревательного прибора. Например, двухконтурного газового котла;

использовать только качественные материалы и запорную арматуру;

выполнить внешнюю отделку колодца. Чтобы он выполняет не только утилитарную функцию, но и эстетическую.

Заключение

Предложенная здесь информация предоставляет подробные ответы на вопрос, как провести воду из колодцав частный дом своими руками. Причем выбрать оптимальную схему для конкретных условий и сделать водоснабжение на даче или в загородном коттедже максимально дешево и надежно.

Схемы подключения водоснабжения частного дома

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

  • Водоснабжение от системы центрального водопровода;
  • Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

  • Постоянный и стабильный напор воды в водопроводе;
  • Качественную водопроводную воду, отвечающую санитарным стандартам качества;
  • Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

  • Обеспечить дом водой независимо от наличия централизованного водопровода;
  • Существенно сэкономить в будущем на плате за воду;
  • Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

  • Скважина;
  • Насосная станция или насос;
  • Гидроаккумулятор;
  • Система очистки воды для подачи в помещение;
  • Запорный клапан;
  • Тройник для распределения воды;
  • Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).

Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.

Минимальный комплект включат в себя:

  1. Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
  2. Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
  3. Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.

На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

  1. Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
  2. Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
  3. Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу.
Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Подготовка к основным работам

До начала работ, на бумаге составляется схема будущей системы. Что должно в неё включаться:

  1. Подъём воды будет осуществлять насосное оборудование.
  2. Обратный клапан не допустит обратного хода воды.
  3. Гидроаккумулятор – это ёмкость, в которой вода будет храниться. Поддерживает стабильное давление.
  4. Жидкость должна проходить очистку: понадобятся фильтры (для артезианского источника этот пункт не обязателен).
  5. Реле давления будет автоматически включать (при падении давления) и выключать насос.
  6. Реле сухого хода может спасти дорогостоящее оборудование от поломки, если вода в источнике закончится.
  7. Дополнительно можно установить бойлер или проточный водонагреватель, чтобы можно было разделить потоки на горячий и холодный.
  8. Кроме того, понадобятся трубы, шланги, муфты, фитинги, краны и клапана.
  9. Кессон укроет скважину и защитит её от попадания посторонних примесей и мусора.

Выбирая насосное оборудование, нужно смотреть, с какой глубины прибор может доставлять воду. Традиционно принято использовать погружные насосы, которые работают на больших глубинах. Поверхностные же, как правило, рассчитывались на глубину около 9-10 м.

Но и скважины бывают не слишком глубокие, и современные поверхностные модели могут быть достаточно мощными, чтобы справится с задачей. Так что владелец может выбирать насос по своему усмотрению.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

  1. Изготовление приямка, установка адаптера или кессона.
  2. Создание проекта и прокладывание трубопровода.
  3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

  1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
  2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
  3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
  4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
  5. На металлической трубке адаптер опускается в скважину.
  6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

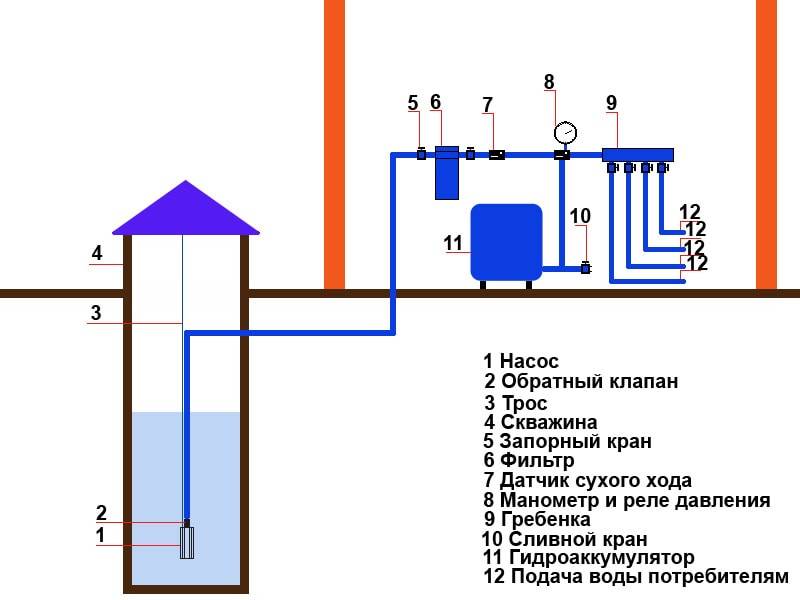

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Стоимость

Уровень цен на накопительные баки для водоснабжения зависит от их объема и материала изготовления.

Модель объемом 200 литров, выполненная из пищевой пластмассы стоит в пределах 4000 рублей.

Бак большего объема, например, на 700 литров обойдется потребителю примерно в 8000 рублей.

Емкости, выполненные из нержавеющей стали, стоят намного дороже:

  • объемом 180 литров – 13700 рублей;
  • 635 литров – 30500 рублей.

Однако, несмотря на такую разницу в цене, основная масса потребителей предпочитает именно стальные накопители.

Разводка труб водопровода в частном доме монтируется уже после завершения всех строительных работ. Разводка воды в частном доме — внешняя и внутренняя разводка, монтаж системы.

С санитарными нормами и требованиями по организации защитных и охранных зон источников водозабора вы можете ознакомиться в этой статье.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

  • на всасывающей трубе — сетчатый фильтр;
  • перед входом в насос — фильтр грубой очистки;
  • перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки воды из скважины.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
