Технические характеристики водостоков Гранд Лайн (Grand Line) и Аквасистем (Aquasystem)

Гарантийные обязательства

Производитель гарантирует:

  • В течение 30 лет – отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов для всех элементов пластиковых водосточных систем Grand Line.
  • В течение 10 лет – стабильность* цветов и отсутствие обесцвечивания продукции. *Стабильность цвета – плавное и равномерное (без пятен) изменение насыщенности цвета.

Условия гарантии

Гарантия распространяется на продукцию при соблюдении следующих условий: хранение, уход и транспортировка осуществлялись в соответствии с правилами производителя; продукция использовалась по прямому назначению; монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение строительно-монтажных работ, при соблюдении ими инструкции по монтажу продукции Grand Line.

Гарантийный срок

Гарантийный срок определяется условиями действия настоящей гарантии. Началом срока действия гарантии является момент продажи продукции Покупателю. Дата начала срока действия гарантии определяется как дата, проставленная продавцом в настоящем гарантийном сертификате. Покупатель продукции Grand Line вправе требовать от Продавца заполнение гарантийного сертификата и обязан проверить правильность и полноту внесенной в гарантийный сертификат информации. Продавец обязан предоставить Покупателю правильно заполненный и заверенный своей печатью гарантийный сертификат на каждую проданную партию продукции Grand Line.

Гарантия не распространяется

На неоднородное изменение цвета продукции, возникшее в результате неоднородного освещения. На продукцию, скомплектованную неоригинальными элементами другого производителя. На повреждения продукции, полученные вследствие: форс-мажорных обстоятельств, действий, событий непреодолимой силы (ураганы, цунами, землетрясения, сильный град и т.п.); неправильного использования, хранения продукции; неправильной транспортировки продукции; повреждения продукции в результате некорректного монтажа. На деформации и изменения цвета, возникшие в результате естественной усадки здания, перегрева: вследствие близости нагревательных приборов; от прямого контакта либо близкого размещения металлических материалов; в результате существенного увеличения светового потока, связанного с попаданием на сайдинг отраженного света (например, от мансардных окон, оцинкованной стали и т.п.).

Сертификат соответствия на водосточные системы Grand Line

Все элементы водостоков соответствуют требованиям, установленным действующими нормативным актами.

Компания «Строймет»гибкая черепица, цокольный сайдинг.

Все права защищены 2007-2021, г. Москва

| ВЕСЕННИЕ СКИДКИ Металлочерепица | Металлочерепица Распродажа Weckman | Композитная черепица | Мягкая кровля | Фальцевая кровля | Натуральная черепица | Кровельные аксессуары | Дренажные системы | Кирпич | Сайдинг | Сайдинг цокольный | Сайдинг фиброцементный | Сайдинг металлический | Фасадные панели | Фасадная плитка | Профнастил на забор | Заборы | Соффит (ПВХ) | Соффит (металлический) | Гидро- и пароизоляция | Утеплители | Кровельная вентиляция | Мансардные окна | Чердачные лестницы | Плиты OSB, фанера | Бренды | Другие материалы… | Производители | Распродажа | Кровельный калькулятор | Работа с регионами | Пользовательское соглашениеЦентральный офис м. Кантемировская
т. +7 (495) 984-35-50 (многоканальный)
Email: info@stroymet.com

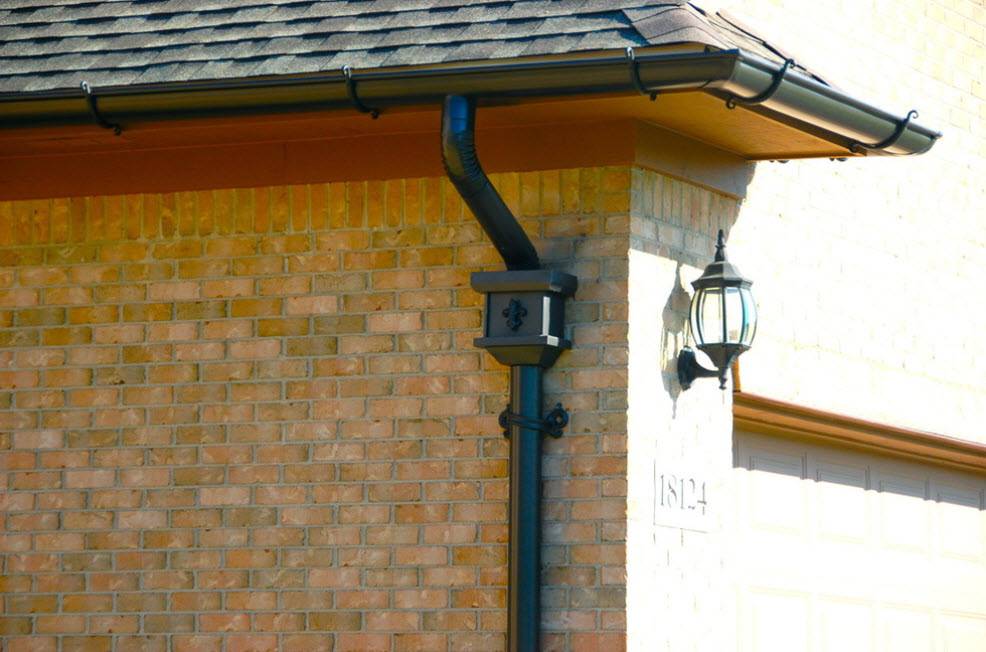

Водосток как система

желобаводосточные трубысливысоединители труб, соединители и крюки крепления желобов, кронштейны, тройники, хомуты, колена, S-обводы, водосборные воронки, универсальные заглушки и т.д. кронштейнами

Следует подчеркнуть, что водосток – это не только система основных и дополнительных элементов. Само устройство водостоков представляет собой системный подход, который предполагает учет целого ряда факторов, как то: площадь и конфигурация кровли, количество отводимой дождевой и талой воды, архитектурные особенности здания, цвет кровельного покрытия и фасадной отделки, устройство системы дренажа и антиобледенения.

Итак, очень важное значение в устройстве водостоков имеет организованное отведение дождевых стоков в дренажную систему, что предотвращает проникновение воды через прилегающие грунтовые воды в подвальные помещения дома. В зависимости от способа и характерных особенностей водосбора с данного участка различают два основных вида дренажа: закрытый дренаж и открытый дренаж

Закрытая дренажная система — это система труб, уложенных в почву по периметру здания или обустраиваемого участка на определенную глубину. На участках с низким уровнем грунтовых вод применяют открытую дренажную систему или поверхностный водоотвод (так называемую ливневку), которая представляет собой сборную конструкцию, состоящую из дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, декоративных решеток, дорожных люков, а также дополнительных элементов, позволяющих без труда смонтировать систему, не нарушая дизайнерский замысел.

Существуют 2 способа организации поверхностного водоотвода:

  • Линейный, который заключается в устройстве плоских уклонов поверхности к линии водоотвода, которая составляется из модульных каналов. Линейный водоотвод представляет собой систему дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, дорожных люков и декоративных решеток, предотвращающих попадание мусора в систему. Через систему отводов линейная дренажная система может соединяться с ливневой канализацией;

  • Точечный, являющийся наиболее распространенным методом водоотвода, когда на поверхности водосбора устраивается уклон конвертного типа, а в точке пересечения уклонов устанавливается элемент водосбора. Для организации точечного водоотвода применяются такие устройства, как: дождеприемники, сливные водоотводы, трапы и ливневые заслонки. Устанавливается точечный водоотвод там, где необходим локальный сбор воды: под крышными, в придверных приямках, под поливочными кранами и в других местах.

Не менее важным при организации водосточных систем является вопрос их защиты от наледи. Решить проблему скопления снега и льда в водостоках и водосливах помогут антиобледенительные системы, которые представляют собой кабельный обогрев водосточных систем. Кабель прокладывается по желобам, водосточным трубам, а также местам скопления снега на кровле. При нагреве осуществляется таяние снега, и образовавшаяся талая вода вдоль нагретого кабеля стекает на землю. С помощью пульта управления можно контролировать включение и выключение нагревательных кабелей, а также регулировать потребляемую мощность всей системы. Она зависит от конструкции и размеров крыши, высоты и количества водосточных труб. Конечно, сам нагревательный кабель, а также устройства управления системой стоят недешево, да и сама антиобледенительная система требует ощутимых затрат на оплату электроэнергии, тем не менее, именно подогрев поверхности кровли и желобов может предотвратить появление сосулек и льда в желобах и водостоках, защитить всю водосточную систему от повреждений и гарантировать ее долголетнюю службу.

Таким образом, при организации водостоков важно обращать внимание на все детали и элементы системы, иначе вы рискуете не только испортить внешний вид своего дома, но и получить все неприятности, связанные с отсутствием продуманной системы водостоков

Описание комплектующих водостоков Гранд Лайн 125/90

Полукруглый желоб

Крепятся по периметру крыши, формируя трассу с общим уклоном в 5 мм/1 м. Длина одного элемента — 3 м. Для установки используются расположенные с шагом 60-90 см крюки. Назначение — прием стекающих с крыши осадков, их отвод в воронку.

Угловой элемент 135° для желоба

Может формировать внутренний и внешний непрямой угол на крышах усложненной формы. Изменяет направление трассы желобов и тока воды.

Длинный крюк (длина 21 или 30 см)

Крепежный элемент, назначение — монтаж желобов. Устанавливается до укладки кровельного покрытия. Запас прочности в два раза больше минимума, установленного европейскими стандартами.

Соединители для желобов

Имеют уплотнитель из резины для герметичности стыков и компенсации расширения материалов при перепадах температуры.

Короткие крюки (длина 7 см)

Крепятся на лобовых досках до или после укладки покрытия кровли. Для производства используется сталь 4 мм, прошедшая цинкование. Прочность в 2 раза выше нормы, установленной европейскими стандартами.

Тройник для труб

Сводит две трубы в одну, используется в качестве соединительного и переходного элемента.

Торцевая заглушка на желоб

Закрывает оставшийся открытым торец желоба, чтобы сделать его герметичным и более жестким. Универсальна, может монтироваться с правого или левого торца.

Труба водосточного стояка (длина 1 или 3 м, круглое сечение)

Формирует стояк для стока осадков вниз. Фальцевый шов является внешним. Поверхность внутри гладкая. Это снижает риск образования засоров.

Труба (длина 1 м)

Круглая в сечении, обжата с обоих концов. Трубу можно разрезать на 2 части. Назначение — соединительная деталь или короткий сегмент стояка.

Воронка желоба

Объединяет стояк и желоб, через нее вода сливается в трубу.

Колено трубы (угол 60°)

Меняет направление вертикального стока осадков по трубам. Долговечно, так как не имеет складок и поперечных швов. Использование колена делает соединение более прочным, а монтаж — удобным.

Воронка водосборная

Используется для кровель сложной формы в случаях, когда сток воды организован по ендовам.

Колено стока (угол 60°)

Сливное колено устанавливается с нижнего края стояка. Изнутри поверхность является гладкой, что снижает риск засора. Защищает фасад от брызг сливающейся из стояка воды.

Угол желоба 90° (внешний, внутренний)

Монтируется на углах крыши, изменяет направление стока воды по желобам. Имеет бесшовную конструкцию, герметичен, аккуратно выглядит.

Кронштейн трубы (на дерево)

Крепежный элемент для водосточных труб. Монтаж осуществляется саморезами на деревянные конструкции.

Кронштейн трубы (на камень)

Крепежный элемент для труб, монтируется на бетон, кирпич. Комплектуется метизами длиной 120 мм.

Размер 150/100 мм

  • Желоб, 3м

    1471 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Воронка желоба

    514 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Заглушка желоба

    227 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Колено сливное

    565 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Колено универсальное 60°

    533 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Хомут трубы на дерево

    227 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Хомут трубы на кирпич

    334 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Крюк желоба короткий

    214 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Крюк желоба длинный

    241 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Соединитель желоба

    266 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Труба, 1м

    592 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Труба, 3м

    1767 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Угол желоба наружный 135°

    2306 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Угол желоба внутренний 135°

    2306 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Угол желоба наружный 90°

    1278 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ

  • Угол желоба внутренний 90°

    1278 руб/шт.

    Опт: Цена по запросу

    Крупн.опт: Цена по запросу

    ЗАКАЗАТЬ
    ПОДРОБНЕЕ


Водосточные системы Гранд Лайн – эффективное средство защиты кровли, фасада и фундамента от негативного воздействия атмосферных осадков. Водосток обеспечивает быстрое отведение дождевой и талой воды с поверхности скатов в канализацию или непосредственно в почву (в зависимости от условий конкретного объекта). После монтажа водосточной системы эксплуатация любого здания становится проще, удобнее и безопаснее. Помимо инженерных функций водостоки Grand Line позволяют решать еще и задачи архитектурного дизайна. Являясь конструктивным элементом кровли и фасада, они делают внешний облик здания более выразительным.

Комплектующие водостоков Гранд Лайн изготавливаются на высококачественном зарубежном оборудовании с использованием инновационных технологий. Все изделия соответствуют европейским нормам, закрепленным в международном стандарте EN 612.

Число крепежных крюков

В зависимости от материала водостока определяется расстояние между крюками:

  • для стальных водостоков оно может составлять 50-90 см;
  • для медных водостоков — 30-60 см.

Чем большим является угол наклона кровельных скатов, тем меньшим должно быть расстояние между крюками.

Места стыков желобов друг с другом и с угловыми элементами фиксируются с помощью дополнительных крюков.

При использовании длинных крюков они устанавливаются на свес кровли или стропила. Короткие крюки применяются для монтажа водостока на торцы стропил или на лобовую доску.

Рассчитаем количество крюков для стального водостока:

  • желоб длиной 3 м устанавливается с помощью 5 крепежных крюков (3 м/0,6 м). По периметру кровли установлено 10 таких желобов. 5*10=50 крепежных крюков;
  • установка желобов длиной 2 м выполняется с помощью 3 крюков (2 м/0,6 м). В данном случае есть 2 таких желоба. Всего для них потребуется 2*3=6 крюков;
  • при монтаже каждого углового элемента используется по 2 крепежных крюка. В данном случае есть 6 углов, значит, всего понадобится 2*6=12 крюков;
  • общее количество крюков: 50 + 6 + 12 = 68 шт.

Преимущества водосточной системы GrandSystem

Универсальность и удобство

  • модульная система – вы всегда можете докупить и установить недостающие элементы;
  • оптимальные габариты – комплектующие удобно перевозить и монтировать;
  • универсальные цветовые решения – водостоки ГрандСистем отлично смотрятся на зданиях любой архитектуры;
  • малый вес – минимальная нагрузка на конструкции дома;
  • простота обслуживания – водостоки легко моются и очищаются.

Надежность и долговечность

  • стальная основа обеспечивает высокую прочность и устойчивость к нагрузкам в любых направлениях;
  • водостоки GrandSystem сохраняют целостность и при экстремально низких и высоких температурах;
  • многослойное покрытие надежно защищает металл от коррозии;
  • в случае повреждения любой элемент может быть заменен аналогичным в течение нескольких минут.

Полезные советы

Совет 1

Немаловажно еще на этапе проектирования кровли рассчитать все параметры водосточной системы. При этом, вопросы укладки кровли и организации системы водоотвода необходимо решать единовременно и желательно с одной подрядной фирмой

Совет 2

Для того, чтобы водосточные системы справлялись с максимально допустимым количеством воды, важно, чтобы количество и размеры водосточных желобов и труб соответствовали площади и конфигурации кровли, с учетом архитектурных особенностей самого здания. Совет 3

Совет 3

Количество и размеры водосточных желобов и труб должны соответствовать площади и конфигурации кровли, количеству отводимой дождевой воды с учетом архитектурных особенностей самого здания. Так, например, чтобы рассчитать элементы водостока, нужно учитывать следующее: такой расчет зависит от площади скатов крыши: если скат больше 100 кв.м., то можно устанавливать желоба малого размера, подведенные к одной водосточной трубе. Если скат кровли более 200 кв.м. Вы можете выбирать между установкой дополнительной трубы и большим размером элементов. Таким образом, одну трубу используют, если длина желобов до приемника воды не более 10 м, в случаях, если длина желоба больше 10 м, рекомендуется использовать две трубы.

Совет 4

При выборе сечения элементов водосточной системы (водосточного желоба и водоотводящих труб) учитывают площадь кровли, ее уклон, статистические данные атмосферных осадков в данном регионе. Оптимальным считается, что 1 кв.см. площади поперечного сечения элемента водосточной системы способен обеспечить отвод воды с 1 кв.м. площади крыши.

Совет 5

Проектирование, подбор всех необходимых комплектующих и монтаж водосточных систем следует доверить специалистам, однако некоторые основные правила монтажа водосточных систем знать все-таки необходимо:

  • установку водостоков и желобов следует производить до укладки кровельного покрытия;
  • водосточные трубы устанавливают после укладки кровли;
  • для того, чтобы потоки воды свободно двигались к водосточной трубе, при установке желоба, необходимо сделать правильный уклон – около 2-2,5 мм на метр длины желоба;
  • расстояние водосточной трубы от стены дома должно составлять 3-8 см. Если она будет плотно прилегать к стене, появится вероятность увлажнения последней во время дождя;
  • отвод вертикального стояка должен находиться не менее, чем в 20 см от уровня земли.

Совет 6

При покупке водостока помимо сертификатов качества интересуйтесь у продавца водостока гарантией. Узнайте также о сервисных услугах, которые предоставляет компания поставщик водостоков. Они могут включать в себя не только традиционные расчет системы для вашего дома и доставку. Возможно, компания осуществляет также монтаж водостоков или посоветует вам профессиональную строительную фирму, которая сможет правильно установить систему. Не рекомендуется искать дешевые варианты и обращаться по поводу установки водостока к «бродячей» бригаде, поскольку в таком случае не исключено, что проблемы, возникшие в случае нарушения технологии монтажа, вам придется решать за свой счет.

Совет 7

Вопреки расхожему мнению, соответствие типа кровли типу водосточных систем необязательно: ничто не мешает вам установить пластиковый водоотвод на кровлю из металлочерепицы, а водосточную систему из оцинкованной стали с полимерным покрытием на кровлю из натуральной черепицы. Главное, чтобы они хорошо сочетались по цвету и фактуре поверхности, не нарушая эстетику строения и учитывая требования функциональности такой системы.

Водостоки Аквасистем из цинк-титана

Цинк-титан – инновационный сплав металлов на основе цинка (его содержание составляет более 99%). В качестве дополнительных компонентов используются медь и алюминий, обеспечивающие высокую пластичность материала, а также титан, улучшающий антикоррозионные свойства. Уникальный набор эксплуатационных характеристик (прочность, удобство обработки, устойчивость к возникновению ржавчины, экологичность) делает цинк-титан востребованным при изготовлении кровельной продукции и водосточных систем. При взаимодействии сплава с окружающей средой на поверхности образуется тонкий слой патины, которая обеспечивает естественную защиту от внешних воздействий. Прогнозируемый срок службы водостоков, изготовленных из цинк-титана, составляет не менее 100 лет. При этом трубы, желоба, аксессуары и крепеж в процессе эксплуатации не потребуют серьезного ремонта, дополнительного ухода и покраски.

Сравнительный анализ различных типов полимерных покрытий

СвойстваGreenCoat Pural BTРЕНВРPlastisol
Общая толщина покрытия (мкм)502550100
Толщина защитного полимерного слоя (мкм)30194293-95
Толщина грунтовки (мкм)2066-85-7
Устойчивость к выцветаниюотличнаяудовлетв.отличнаяудовлетв.
Устойчивость к загрязнениюочень хорошаяудовлетв.очень хорошаяудовлетв.
Защита от коррозииотличнаяхорошаяотличнаяхорошая
Устойчивость к появлению царапинотличнаяхорошаяотличнаяотличная
Максимально допустимая температура эксплуатации (°С)100909060
Минимально допустимая температура эксплуатации (°С)-60-60-60-60

Сравнительные характеристики водосточных систем

Сравнительные показателиМеталлический водостокПВХ водосток

Устойчивость к механическим воздействиям

хорошоудовлетворительно

Устойчивость к перепаду температур

отличноудовлетворительно

Устойчивость к коррозии

отличноотлично

Устойчивость к ультрафиолетовому излучению

отличноудовлетворительно

Устойчивость к неблагоприятным воздействиям окружающей среды

хорошохорошо

Линейное расширение материала

небольшоебольшое

Легкость монтажа

++

Необходимость использования герметизирующих средств

+

Наличие температурных ограничений при осуществлении монтажа

+

Таблица совместимости металлов

Al

Cu

St

Zn

Pb

VA

AI

Cu

St

Zn

Pb

VA

• совместимы

– несовместимы

Al – алюминий

Zn – цинк

Cu – медь

Pb- свинец

St – сталь

VA – нержавеющая сталь

Подготовка крепежей для водосточного стояка

Aquasystem комплектует водосточные системы готовыми комплектами крепежей для стояков. Они универсальны, подходят для любых фасадов. Монтаж проводится следующим образом:

  • установить дюбели, предварительно высверлив отверстия в стенах для них;
  • крепеж вкрутить в декоративную накладку, затем ключом закрепить его в дюбеле;
  • как можно плотнее прижать накладку к стене (для этого ее нужно провернуть в обратную сторону). Дополнительно можно использовать герметик;
  • навернуть на крепеж гайку примерно на 1 см, видимой остается только часть резьбы (5 мм);
  • навернуть на крепеж заднюю часть хомута, закрепить его гайкой;
  • завести трубу в хомут, накинув его переднюю часть на получившийся стояк и закрепив ее винтами.

Устанавливать крепежи для трубы рекомендуется с шагом в 1,5 м.

Если крепежи устанавливают на фасаде с наружным утеплением или вентилируемой конструкцией, дополнительно нужно купить шпильки-удлинители и соединительные гайки.

Металлические водостоки

Одно из главных слагаемых долговечности и прочности стальных водостоков Aquasystem — высокое качество сырья. Компания использует горячеоцинкованную сталь холодной прокатки. Металл дополнительно защищен полимерным покрытием Pural.

Покрытие Pural считается одним из лучших. Его производство началось в 1995-м году, когда финское предприятие Rautaruukki представило принципиально новый полимерный состав для защиты металла. Его основой стал полиуретан. На протяжении 20-ти лет характеристики Pural постоянно совершенствуются. Производитель тщательно контролирует качество покрытия, анализирует его эксплуатационные свойства, а также мнения потребителей. В итоге уже в 2000-м году данное покрытие заняло лидирующую позицию, вытеснив популярный на тот момент материал PVC Plastisol. Сегодня именно Pural является рекомендованным для водосточных систем покрытием.

Pural RWS разработано специально для водостоков. При создании покрытия впервые было учтено, что оно будет постоянно находиться на улице. Материал разрабатывался таким образом, чтобы защитить его от действия осадков, ветра, прямых солнечных лучей, перепадов температур и т.п.

Покрытие обладает следующими преимуществами:

  • коррозиестойкость;
  • механическая прочность, защита от появления царапин;
  • стойкость к действию солнечных лучей и высоких температур;
  • простота очистки и устойчивость к загрязнению;
  • долговечность блеска и цвета.

Металлический водосток имеет следующую структуру:

  • слой стали;
  • цинковое покрытие для защиты от коррозии;
  • пассивирующий слой;
  • грунт;
  • покрытие Pural.

Использование специального полиуретанового грунта и цинкового слоя обеспечивает водостокам Аквасистем максимальную защиту от коррозии.

«Аквасистем» применяет цинковое покрытие оптимальной толщины. Она составляет 20 мкм или 275 г/м2. Цинковый слой наносится на каждую из сторон металла. Благодаря этому даже при постоянном контакте со снегом или водой изделие не подвержено коррозии.

Полиуретановая грунтовка наносится слоем 20 мкм. В ее составе — комплекс компонентов, препятствующих коррозии и повышающих качество сцепления между полимерным покрытием и цинковым слоем.

Таким образом, используя Pural RWS, «Аквасистем» дополнительно применяет вспомогательные покрытия оптимальной толщины. За счет этого обеспечивается максимальная надежность, долговечность и сохранение безупречного внешнего вида изделий на протяжении всего срока эксплуатации.

Водосточные системы Aquasystem — это оптимальные характеристики по любым параметрам, от свойств сырья до внешнего вида, размеров и форм готовых элементов.

5. Монтаж углов

Существует 2 основных метода монтажа угловых элементов водостока Aquasystem.

1) Крюки, предназначенные для фиксации углов, снимаются со стропильной конструкции (основная часть желоба на данном этапе должна быть уже установлена). В них вставляется угол желоба. Конструкция соединяется с желобом при помощи элементов жесткости. Крюки закрепляются саморезами. В местах стыков устанавливаются соединители желоба.

2) Жесткая фиксация:

  • угол наклоняется в противоположную от ската кровли сторону, изгиб передней стенки желоба вставляется в аналогичный изгиб угла (примерно на 3 см);
  • угол поворачивают в обратную сторону, укладывая его внутрь желоба, на линию стыка наносится силиконовый герметик;
  • соединение фиксируется 2 вытяжными заклепками (рекомендуемый размер – 4х8 мм);
  • конструкция монтируется на крюки, заранее установленные на элементы стропильной системы;
  • на место соединения устанавливается соединитель желоба;
  • с другой стороны конструкция в аналогичном порядке соединяется со вторым желобом;

Специалисты компании “Строймет” рекомендуют установить дополнительные крюки рядом с местами соединения угла и желобов водосточной системы Аквасистем.

Важная информация: в процессе установки наружных углов с применением коротких крюков желательно заранее подготовить зоны монтажа угловых элементов у лобовой доски.

Водостоки Гранд Лайн

Водосточная система оптимальной пропускной способности предназначена для сбора и отвода дождевой воды со скатных крыш, что позволяет защитить стены и цоколь здания от разрушительного действия атмосферных осадков.

Как и всякая система, водосток Grand Line состоит из стандартного набора элементов:

  • желобов;
  • труб (водосточных и соединительных);
  • тройников;
  • обводов;
  • держателей и хомутов;
  • водосборных воронок;
  • заглушек;
  • защитных решёток.

Водосток Grand Line

Различие современных видов систем основывается на:

Организации работы:

  • использование самотёка;
  • внутренняя организация;
  • наружная организация.

По форме поперечного сечения элементов:

  • круг;
  • прямоугольник.

По исходным материалам:

  • оцинкованная сталь;
  • алюминий;
  • медь с покрытием;
  • новый сплав — цинк-титан;
  • поливинилхлорид (ПВХ).

Крюки для установки желобов

Для крепления желобов водостока используют крюки двух основных типов: длинные и короткие. Их устанавливают по-разному.

Длинные или удлиненные крюки устанавливают до того, как будет уложен кровельный материал. Крепление выполняется к стропилам либо к сплошной обрешетке с определенным шагом. Если вы устанавливаете стальной или цинк-титановый водосток, шаг составляет 50-90 см. Для водосточных систем из меди он равен 30-60 см. Дополнительно точки установки предусматриваются на стыках и концах желобов, а также в местах монтажа угловых элементов.

Для монтажа рекомендуется использовать саморезы. Если устанавливается медный водосток, саморезы должны быть анодированными или выполненными из нержавеющей стали.

Для того, чтобы вода по желобам стекала к стоякам, крюки устанавливают так, чтобы обеспечить общий уклон. Он должен составлять 2 мм на 1 м водосточных желобов. Чтобы обеспечить уклон, первый и последний крюки устанавливают с вертикальным смещением. Например, для линии желобов длиной 10 м смещение будет составлять 2 см (10*0,002=0,02 м=2 см). Если со стороны одного и того же кровельного ската будет установлено два стояка, верхняя точка желобов определяется по центру между ними, и вертикальное смещение крюков рассчитывается от нее.

До того, как приступить к монтажу крюков водосточной системы Аквасистем, проведите все измерения и разметьте точки установки с учетом шага между крюками и вертикального смещения.

До установки каждый крюк нужно подготовить, загнув его с помощью полосогиба. Гибка выполняется с учетом углов наклона ската кровли и монтируемого желоба. Последний должен быть наклонен так, чтобы его задний (ближний к стене) край находился на 6 мм выше ближнего к стене края. Разметив с учетом этих требований линию сгиба, ось полосогиба совмещают с ней. Изогнутые крюки обязательно примеряются к скату кровли. Если необходимо, сгиб можно скорректировать. Чтобы выставить нужный угол для всех крюков под одним скатом, первый правильно согнутый крюк ставят в полосогиб, опускают рукоятку и закручивают винт. После завершения гибки начинают монтаж.

Первыми устанавливают крюки, расположенные в начале и конце размеченной линии. Их соединяют строительным шнуром или бечевкой, формируя линию уклона. При установке промежуточных крюков эта линия используется как ориентир. Закрепляя крюки, следите, чтобы край ската не выступал над будущим желобом дальше, чем на 1/3 его ширины.

Короткие крюки можно крепить после обустройства кровли. Их монтируют на лобовую доску или на торцевые части стропил. В целом монтаж проводят так же, как описано выше.

Универсальные крюки применяются и как короткие, и как длинные. Если вместо длинных устанавливаются универсальные крюки, дополнительно могут потребоваться специальные удлинители. С их помощью можно изменять степень уклона желобов в пределах 5 см. В остальном монтаж проводится стандартным образом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
