Особенности системы «Аквасторож»
Впервые познакомившись с таким приспособлением возникает логичный вопрос: как он работает? Детально рассматривая этот вопрос можно сказать, что оно представляет собой целую систему по контролю за различными утечками жидкости из трубопровода.
Изготавливается Аквасторож отечественной торговой маркой Суперсистема. Не переживайте о качестве, ведь устройство действительно эффективное и надежное.
Начиная ознакамливаться с конструкций, нельзя не выделить составные части. Сюда входят:

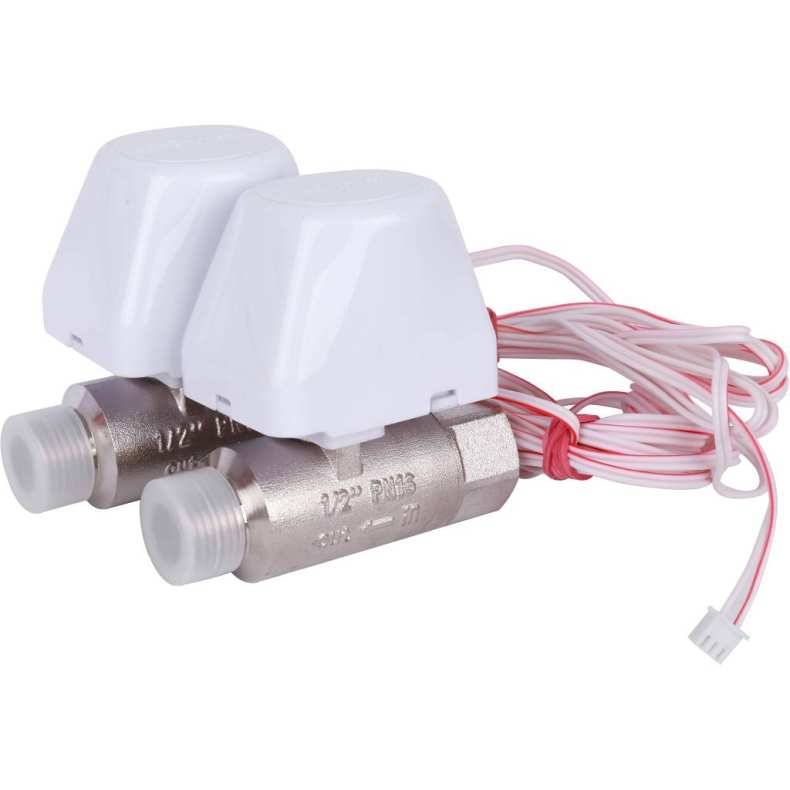

- Краны, имеющие электроприводы.
- Датчики, которые контролирую показатели воды.
- Контроллеры, получающие сигналы от датчика. При аварийной ситуации именно он подает сигнал на кран, который осуществляет перекрытие воды.
Стоит сказать, что на данный момент вы можете приобрести две версии устройства: Классику и Эксперта. Отличаются они друг от друга функциональными возможностями, некоторыми конструкционными решениями и другими деталями.
В целом, конструкция не отличается от любой другой защитной системы, но все элементы выполнены на высоком уровне.
Все функции системы защиты от проточек «Аквасторож»
Для полного понимания структуры устройства, вам необходимо изучить весь процесс работы Аквасторожа. Он довольно сложный, это сделано для того, чтобы прибор постоянно работал и осуществлял защиту гидросистемы от любой утечки.
В целом, все выглядит так:
Первым, на что стоит обратить внимание – это датчики. Они ежеминутно подают сигнал на «мозг», если они прекращаются главный блок принимает решение о перекрытие воды во всей системе.
Утечка – это самая главная, но не единственная проблема, с которой борется сторож
Иногда могут происходить неприятности в виде закисания и многих других. В таком случае также происходит перекрытие ресурса, а на панели будут гореть специальные светодиодные лампы.
Так как прибору требуется бесперебойное подключение к электросетям, к нему подключаются резервные батареи. Они начинают свою работу тогда, когда контроллер обнаруживает недостаток энергии.
В помещениях с повышенной влажностью могут происходить ложные аварийные сигналы, поэтому в датчиках предусмотрено наличие регулировки чувствительности, от низкой до самой высокой.
Как работают приборы защиты от протечек?
Своим видом датчик протечки представляет контейнер, выполненный из пластика, который имеет в своем оснащении два контакта. Антикоррозионное покрытие нанесено на поверхность контактов. Прикасаясь к датчику, нет риска получить удар электрическим током, поскольку он подключён к безопасному источнику питания.
Если говорить о работе этого датчика, то она происходит следующим образом:
- вода, которая, как известно, является электропроводником, замыкает контакты, сопротивление между ними падает, что для контроллера служит сигналом о возникновении протечки;
- если на датчик попадают мелкие брызги, то он не срабатывает.
Беспроводные датчики представляют собой полностью автономное устройство. Их установка может быть произведена в любом месте. При этом контроллер не в состоянии выполнять проверку работоспособности датчика. А вот проводные датчики постоянно находятся под напряжением, что обеспечивает возможность для непрерывной проверки контроллера и их работоспособности.
Установка датчика может быть произведена двумя способами:
- Выполняется их врезка в пол, где скопление воды наиболее вероятно. При этом установка приборов производится контактными пластинами вверх, а подвод соединения провода осуществляется при помощи гофрированной трубки.
- Если нет возможности осуществить врезку, то прибор укладывают прямо на пол, располагая его контактными пластинами вниз. Пола контакты датчика не касаются, поскольку на его корпусе имеются точечные выступы. Это исключает ложные срабатывания, когда попадают капли воды.
Чтобы прибор работал надежно, необходимо раз в три месяца выполнять работу — протирать пластины датчиков.
Монтаж контроля производится в помещении, которое наиболее удобно для оповещения хозяев жилища о протечке. Расположение должно быть таким, чтобы владельцу было комфортно обслуживать прибор. Если для защиты от протечек используется проводная система, то вблизи датчиков необходимо располагать блок управления. Однако монтировать его нужно таким образом, чтобы на корпус попадание воды было исключено.
Через УЗО должно осуществляться питание контроллера и электромагнитного клапана.
Исполнительные устройства, входящие в состав защитных систем от протечек, могут быть двух типов:
- перекрывающие подачу воды;
- подающие сигнал о возникновении протечки (зуммеры,SMS).
Каждому понятно, что подача сигнала не позволит остановить протечку, поэтому лучше всего, если в квартире будет установлена система с устройством, которое обеспечивает перекрытие воды. В качестве таковых могут использовать электромагнитные клапаны или электропривод на шаровой кран.
Чувствительным к чистоте воды является электромагнитный клапан. Поэтому при установке между ним и вентилем выполняется монтаж фильтра механической очистки воды. Работа возможна только при условии постоянной подачи электроэнергии. Поэтому при установке системы, которая включает электромагнитный клапан, необходимо позаботиться о снабжении ее дополнительным источником питания. Его включение будет производиться тогда, когда в квартире отключат электроэнергию.

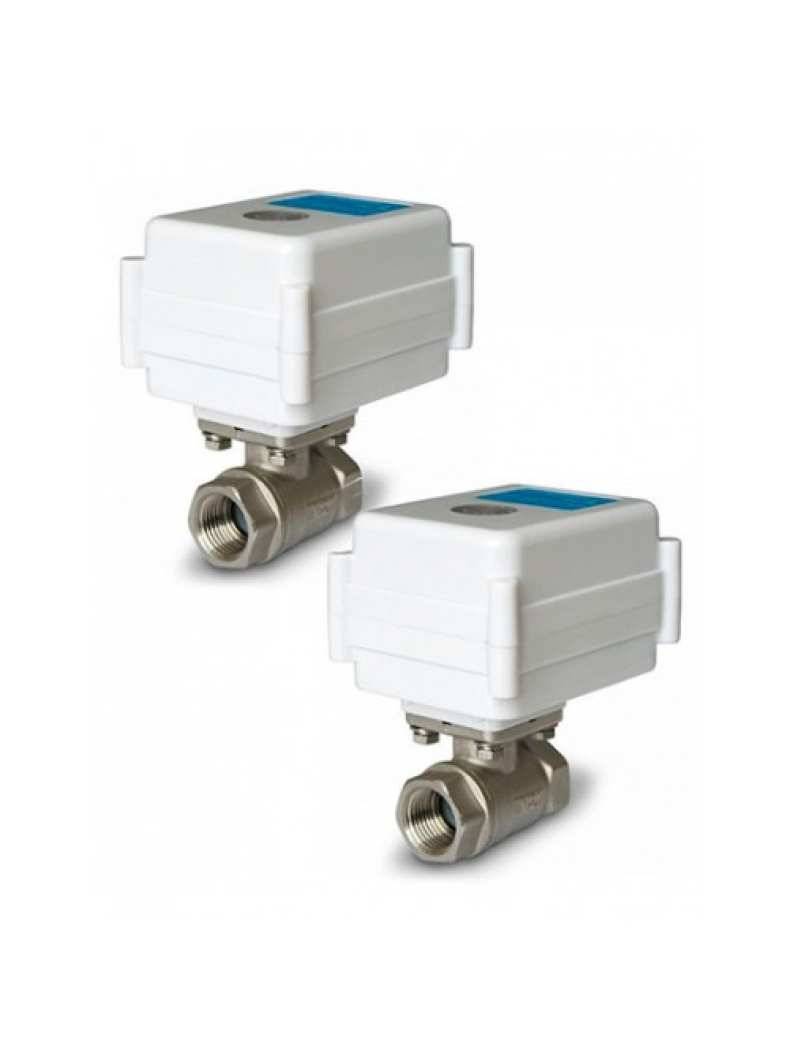

Шаровые краны могут располагаться от контроллера на удалении не более 100 м. Управлять ими можно только посредством команд, которые поданы с блока управления. Бесколлекторный электропривод выступает в качестве привода крана. Он работает от электроэнергии только при закрытии и открытии шарового крана. Когда срабатывает сигнал, скорость закрытия крана подобрана так, чтобы развитие гидроудара было исключено.
Достоинства и недостатки системы защиты от протечек «Аквасторож»
Главный принцип построения системы от протечек «Аквасторож» – это работа от напряжения всего 5 Вольт, которое считается абсолютно безопасным для человека.
Также предусмотрена панель для расширения количества подключаемых датчиков. Не хочется использовать провода – подключаем радиобазу, а к ней, при желании, свой модуль расширения радиодатчиков. Если система используется в дачном коттедже, можно применить силовой модуль, содержащий мощное высоковольтное реле, к которому можно подключить насос для откачки воды, а GSM-сигнализацию, для информирования владельца об аварии посредством SMS подключают к реле 24В, которое есть в каждой системе «Аквасторож».
Следующий принцип «Аквасторожа» – автономность. В отличие от аналогов, питающихся от сети 220 В, что, во-первых, небезопасно (особенно в условиях повышенной влажности), а, во-вторых, ненадёжно (при затоплении электричество может отключиться), здесь используется питающее напряжение даже не 12, а всего 5 В. Элемент резервного питания состоит из трёх батареек типа 343 (международное название R14, в простонародье «бочонки»).Что касается надежности, то производитель заявляет от 1-3 лет непрерывной работы от батарей (в зависимости от модели контроллера), при том, что в штатном режиме работа осуществляется от сетевого блока питания и батареи не разряжаются, а благодаря подключённым параллельно ионисторам мощностью в несколько десятков Ватт система способна произвести полное закрытие кранов даже тогда, когда заряд в батареях исчерпан.
Для пущего увеличения надёжности применяется ещё несколько интересных ухищрений. В кранах используется технология Teflosil. Конструкция шаровых кранов с двумя тефлоновыми и одной силиконовой прокладкой призвана существенно снизить трение, уменьшив тем самым необходимое усилие, требуемое для поворота заслонки. Для борьбы с «закисанием» крана, раз в месяц он автоматически закрывается и тут же открывается снова. Датчики протечки с золотым напылением более устойчивы к коррозии, причём настолько, что производитель даёт на них пожизненную гарантию. Вариант исполнения датчика с контролем обрыва предотвращает сбой системы из-за потери соединения с датчиком, вызванной нарушением контакта в соединительном проводе.
Что такое антипотоп и как работает защита от протечек воды
Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.
Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет
Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.
Рекомендации для правильного выбора
Схема расположения датчиков
Чтобы выбрать качественный комплекс, следует ориентироваться на такие показатели:
- Безопасность. Во избежание короткого замыкания корпус датчиков должен быть герметичным и влагоустойчивым.
- Надежность: отказоустойчивость, способность работать при обесточивании бытовой электросети, срабатывание при малейших признаках подтеков воды в районе установки датчика. Некоторые модели оснащаются автономным источником питания, что позволит в квартире или частном доме защититься от затопления даже в случае отключения электроэнергии.
- Скорость срабатывания. Чем быстрее запорный механизм перекрывает водоснабжение, тем меньше вероятность повреждения внутренней отделки помещений и вещей, находящихся вблизи от аварийного места.
Устройства также оснащаются дополнительными функциями. Наличие GSM-сигнализации оповестит хозяина о срабатывании защиты, а возможность работы с беспроводными датчиками позволит избавиться от необходимости прокладывать проводку. Особенно актуально это для жилья с большой площадью.
Функция обесточивания помещений – еще одно полезное дополнение, которое предотвратит короткое замыкание в том случае, если вода начнет протекать на включенные электроприборы или прямо на выключатель и розетку.
Обзор эффективных систем защиты
Пример установки защитных систем
Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.
Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.
Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.
Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.
Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.
Эффективная защита от протечек стиральной машины
Многие помнят старую рекламу, где одна домохозяйка ужаснулась, увидев растекающуюся из-под стиральной машины огромную лужу. Потоп – одно из худших бедствий, что может случиться в квартире. Поэтому производители стиральных машинок позаботились о том, чтобы этого не произошло по вине их техники. Защита от протечек воды в стиральных машинах популярных марок реализуется совершенно не сложным путем. Такая система называется AquaStop и используется также в посудомоечных машинах. Система защиты бывает полная и частичная.
Где установлена защита и как это работает
В стиралках Bosch, Samsung и других брендов используется система полной защиты АкваСтоп, состоящая из нескольких компонентов:
- Утолщенный шланг подачи воды. Его запас – 70 бар, то есть в семь раз больше, чем бывает в квартирном водопроводе.
- На конце шланга стоит электромагнитный клапан, похожий на основной клапан стиралки. Он еще называется вентилем безопасности и управляет всей системой. В состоянии покоя он закрыт. Открывается в то время, когда машинка включена.
- Поддон внизу аппарата с сенсорным поплавком. При поднятии поплавок замыкает контакты и отдает команду закрытия аварийного клапана.
Течет стиральная машина
Благодаря электромагнитному клапану и происходит перекрывание проблемного места в момент появления протечки. Все проводники этого шлейфа управления скрыты во внешней герметичной оплетке шланга. Если шланг разгерметизируется, вода попадает в поддон, находящийся внизу стиралки.
Также клапан останавливает подачу воды в таких случаях:
- подтекает рабочий бак;
- переполнен барабан;
- поврежден трубопровод стиралки;
- избыток стирального порошка – пена поступает наружу.
В некоторых машинах предусмотрена дополнительная аварийная откачка воды на случай несрабатывания обоих клапанов.
Шланг с защитой от протечки стиральной машины
Так работает полная защита. Неполная (частичная) защита от протечек в стиральной машине предполагает, что датчик прекращает залив воды только на месте подключения шланга к корпусу. При неполной защите отсутствует датчик на дне машинки.
Маркировка отдельных брендов: что это означает
Защита от протечек в стиральной машине LG называется Aqua Lock. Система в изделиях от LG предусматривает:
- определение наличия протечки;
- закрытие входного клапана для поступления воды;
- включение насоса для откачки попавшей в корпус воды (при необходимости).
У стиралок Bosch Аква-стоп реализуется с помощью двойного магнитного вентиля, установленного на гибком шланге из двух слоев. Присутствует описанный выше поплавок на дне стиральной машины Bosch. Это стиральные машины с полной защитой от протечек. Кстати, если машинка подключена согласно правилам, то в случае протечки производитель обязуется не только починить сам аппарат, но и выполнить ремонт помещений, пострадавших в результате потопа.
Фильтр выпускающего клапана
Разработчики Ariston выпустили машинки с защитой в виде поплавка в поддоне. При всплывании поплавка происходит замыкание электроники, которая включает слив и прекращает поступление воды в бак.
Стиральная машина Ariston
В стиралках AEG предусмотрен клапан с адсорбентом, установленный на двухслойном шланге. Эта защита от протечки шланга стиральной машины и блокирует подачу воды в случае протечки.
Машинки Miele представлены с двумя типами защиты: Waterproof-System и Waterproof-Metal. Первый случай аналогичен стандартному набору Аквастоп, второй дополнен высокопрочным шлангом с армированием. Waterproof-Metal считается более надежной защитой.
В стиральных машинах Asko предусмотрены Aqua Detect System (многократный слив воды в канализацию в случае обнаружения подтекания) и Aqua Safe (датчики расположены на 16 точках, где возможны протечки).
Можно ли сделать самостоятельно
Если у вашей машинки нет такой удобной системы, ее можно поставить самостоятельно. Для покупателей из России итальянская компания OMB Saleri выпускает устройство Аква-Стоп. Цена небольшая – около полутора тысяч рублей. Это фитинг, который устанавливается на заливной шланг. Внутри фитинга имеется тот самый защитный механизм, запитывающийся от стиралки.
Однако это решение работает только в случае сильной протечки. Если же вода поступает понемногу, то Аква-Стоп, установленный самостоятельно, не расценит это как аварию и не замкнет контакты.
При правильной установке и подключении стиральной машинки любого бренда можно быть уверенным в том, что спасаться от потопа не придется. Производители позаботились о безопасности использования техники, установив защиту от протечек воды.
Почему Xiaomi?
Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.
Вот так, например, выглядит подключение управляющего блока от Gidrolock.
Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.
В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.
Как работают антипотопные системы
Если «залезть» внутрь, то выясняется, что большинство систем защиты от протечек состоит из трех основных элементов: датчиков протечки, модуля управления и затворных клапанов. Механизм работы следующий: протечка воды фиксируется датчиками, расположенными на полу в ванной комнате, кухне или любом другом водноопасном месте, где имеются средства коммуникации — трубы с горячей и холодной водой, канализация. Эти функциональные элементы посылают сигнал модулю управления.
Как правило, это небольшой блок, разместить который можно в любом удобном месте: с помощью этого оборудования вы сможете вручную прекращать подачу воды в квартиру или разблокировать систему, в случае если было произведено предотвращение протечек. После того как модуль управления получает сигнал от датчиков протечки, стартует работа запорных клапанов: протечка воды устраняется непосредственно с помощью этих элементов, которые перекрывают подачу воды в квартиру, ликвидируя угрозу затопления и порчи имущества.
Система Neptun предназначена для своевременного обнаружения и локализации протечек воды в системах водоснабжения и отопления
И напоследок
Система защиты от протечек — это вполне доступное устройство для всех домовладельцев. Тем более, что есть разные варианты ее приобретения. Можно купить готовый набор, в который войдут датчики протечки, контроллер и один или два шаровых крана с электроприводом. А можно приобрести все эти элементы по отдельности. Главное — тщательно продумать, что должно входить в этот набор. Таким образом, предотвращение залива воды возможно осуществить уже через три секунды после его обнаружения: при помощи устройства защиты любая протечка воды будет обнаружена и устранена незамедлительно, а хозяин квартиры оперативно узнает о случившемся с помощью удобной системы оповещения (по телефону, СМС или по сети Интернет).
