Как защитить насос от сухого хода

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Подключение реле сухого хода к насосной станции

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

• Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
• Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
• На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
• Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
• В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

• Максимальный уровень коммутируемого тока – 16 А;
• Диапазон температур перекачиваемой воды – от 1 до 40 °C;
• Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
• Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

Как можно защитить насос от сухого хода с помощью реле (датчиков)

Существует несколько вариантов выхода из ситуации. Эти устройства функционируют по-разному, их область использования также, различна. Но цель они преследуют одну — обесточить помпу, как только бак опустеет.

Принцип защиты насоса от сухого хода

Спасают технику следующие устройства:

• реле;
• приборы контроля;
• датчики уровня жидкости.

Рассмотрим, насколько они эффективным и какова специфика их действия.

Когда реле будет эффективно

Реле — простейшее механическое приспособление. Когда оно достигает нижнего предела, электрическая цепь прерывается, насос самопроизвольно останавливается.

Аппарат снабжен мембраной — в норме она разогнута. Происходит реакция на давление, замыкая контакты, которые отвечают за питание.

Установка прибора целесообразна в следующих ситуациях:

• когда мало воды;
• при засорах;
• собирающий элемент помпы закреплен выше положенной нормы.

Крепят изделие защиты внутри емкости, если корпус устройства герметичный, или на поверхности. Лучший эффект наблюдается при поверхностных типах насосов.

Читайте еще: Вибрационный насос для колодцев: принцип работы и преимущества использования, ремонт своими руками

Когда реле не гарантирует отключение при отсутствии воды

Когда речь идет о ГА, то гарантии, что реле обезопасит помпу, нет. При стандартной не выключится оборудование, поскольку внутри системы будет присутствовать некоторое давление.

Остановка произойдет, когда практически все водяные запасы в гидроаккумуляторе истощаются, и давление достигнет нижней критической точки. Когда это происходит при наполненном баке, насос не сломается.

Характеристики реле. Как выбрать устройство для погружного, глубинного насоса

Принцип действия устройства зависит от его характеристик. Датчик реагирует на колебания показателей оборудования. Это приводит к поэтапному переключению контактов. Защита для глубинных насосных станций комплектуются пружинным блоком. Он регулирует силу потоков воды.

Учитывайте, что изделия для погружных помп работают только при определенной влажности и температуре. Скорее всего, их нужно монтировать в теплой комнате.

Приобретайте приборы на автоматике. Давление в трубопроводе должно быть чуть выше, чем в гидроаккумуляторе — чтобы не испортить фильтр.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Рис 1. Устройство прибора реле давления

Можно ли обойтись без защиты от сухого хода?

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

• датчик сухого хода для насоса;
• реле сухого хода для насоса;
• реле давления;
• выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

• уровню воды;
• давлению на выпускном патрубке;
• по силе потока воды.

Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.

Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.

Реле давления

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью).

Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Предлагаем ознакомиться Как убрать живот после родов в домашних условиях

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Поплавковый выключатель MS-1

В некоторых случаях это допустимо при условии что:

• насос работает не часто и непродолжительное время (сезонная подача воды на даче);
• осуществляется постоянный контроль (наблюдение) за работой качающего устройства;
• забор воды происходит из гарантированно неиссякаемого источника;
• пользователь имеет достаточный опыт эксплуатации, знаком с конструкцией и техническими характеристиками устройства подающего воду.

Как защитить от сухого хода

Для этого можно приобрести несколько устройств, установка которых защитит от преждевременного ремонта или замены:

1. Защитное реле;
2. Установка контроля потока жидкости;
3. Датчики уровня.

Как только вода перестает поступать, эти устройства сразу же отключают насос. Работают они каждый по-своему, но функцию выполняют одну. Остается только выбрать подходящий вариант для себя, который покажется наиболее эффективным.

Также есть несколько советов по установке оборудования, которые помогут его защитить:

1. Установка должна производиться в теплом помещении, которое можно будет отапливать в холодное время года;
2. Нужно проложить звукоизоляцию, если размещать насос планируется в самом доме;
3. Выносной блок лучше устанавливать рядом со скважиной;
4. Следите за уровнем давления. Чтобы не происходило потерь, расположите станцию рядом с коллектором.

Эти советы и несколько дополнительных устройств помогут продлить срок службы установки и избежать проблем с ее поломкой.

Реле нового поколения

В настоящее время производители стали предлагать новые устройства, в комплектацию которых входит обратный клапан и электронное плато. Но управление прибором зациклено на микро выключателе и магнитном реле. Последний – это контакты, запаянные в стеклянную трубку, о они хорошо реагируют на изменяющееся магнитное поле.

На обратном клапане, который подпружинен, установлен постоянный магнит. При увеличении давления, клапан смещается в сторону стеклянной колбы, где под действием магнитного поля происходит замыкание контактов. То есть, цепь замыкается, и ток подается на электродвигатель насоса. Как только давление в трубе падает, под действием пружины клапан смещается обратно, таща за собой магнит. То есть, внутри колбы происходит размыкание контактов. Так происходит размыкание питания мотора, который тут же останавливается, прерывая сухой ход насосной станции.

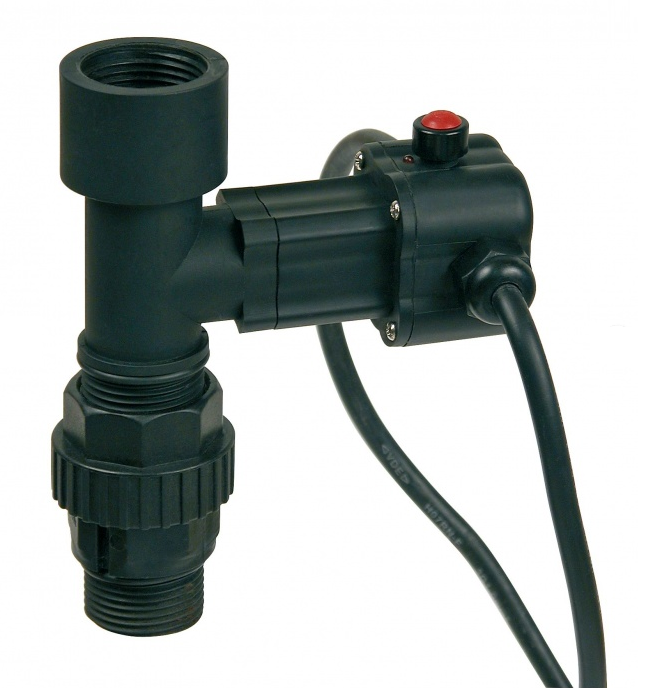

Реле нового поколения серии Brio

Есть в этой модели реле сухого хода несколько полезных опций.

• Чтобы обратный клапан с магнитом мог подключить само реле, необходимо внутри трубопровода создать давление. Поэтому пуск электродвигателя происходит без реле, время действия 7-8 секунд. Именно за это время он может закачать воду в водопроводную сеть, чтобы создать давление.
• После прекращения подачи воды, то есть, образования сухого хода, реле отключается. Но через определенное время оно включится автоматически. И если давления нет, то оно отключится снова. И так может повторяться несколько раз. Если после всех попыток давление воды в водопроводной системе не повысилось, реле отключиться совсем. Перезапустить его можно будет только вручную.

Вот так работает реле сухого хода, которое является защитой насосных станций от аварийных ситуаций, связанных с отсутствием воды в водопроводной системе. Небольшой прибор, который увеличивает продолжительность беспроблемной эксплуатации насосных установок.

• Как правильно выбрать погружной насос для скважины – технические характеристики и размеры агрегата
• Конструктивные особенности погружных центробежных насосов для скважин
• Проведение ремонта насосной станции своими руками – выявление причин и устранение неисправностей
• Система локального водопровода – какой выбрать насос для дачного колодца
• Особенности конструкции и принцип действия погружного вибрационного насоса
• Поверхностные насосы для грязной воды – особенности и виды агрегатов

Не забудьте оценить статью:

(1 оценок, среднее: 4,00 из 5)

Питающее напряжение и перегрузки должны контролироваться

Электродвигатель является наиболее важной конструктивной составляющей насоса для скважин. Соответствующие заводским требованиям параметры его электропитания будут способствовать длительной и беспроблемной эксплуатации всех узлов агрегата. От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей

В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей

От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей. В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей.

Перегрузку двигателя насоса предотвращают недорогие, но важные детали системы – тепловые токовые реле.

Причины сухого хода и его вред для насоса

Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

При выборе насоса важно соизмерить его производительность с дебетом водоисточника

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

1. При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

1. В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
