Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

От чего зависит толщина слоя бетона?

Назначение защитного слоя:

  • Закрепление армирования в толще конструкции;
  • Обеспечение совместного нагружения армирования и бетона;
  • Эффективная защита армирования от внешнего воздействия: атмосферной, химической или другой коррозии, повышенной влажности, мороза и других вредных факторов.

При этом если толщина слоя будет недостаточной, то материал армирования начнет разрушаться, а если толщина будет выше установленной оптимальной нормы, возрастет стоимость строительства. При этом толщина тела слоя для различных случаев оговорена нормативным документом СНиП 52-01-2003 и зависит от следующих основных факторов:

  • Вида арматуры;
  • Механической нагрузки и характера механической нагрузки: продольная, поперечная, конструктивная, напряженная и ненапряженная;
  • Вида ЖБИ;
  • Мощности сечения элементов ЖБИ;
  • Условий эксплуатации.

Определение и главные особенности

Таблица защитного соя бетона.

Защитный слой бетона представляет собой расстояние в миллиметрах от арматурной связки до поверхности. Он выполняет функцию защиты металла в бетоне, а также осуществляет безопасную взаимосвязь между этими двумя элементами под воздействием окружающей среды. Даже незначительное изменение внешних погодных условий или уровня влажности может повлиять на конструкцию при неправильной заливке бетона.

Слишком тонкий слой бетона приведет к разрушению металла из-за проникающей влаги, а очень толстый может оказаться очень дорогим

Для определения, слоем какой толщины необходимо и достаточно защитить арматуру, важно учитывать:

  • вид конструкции (фундамент, плита, опора, основа для бассейна);
  • нагрузку на конструкцию;
  • размер сечения арматуры;
  • среду (открытый воздух, помещение, повышенная влажность, соприкосновение с землей).

Исходя из этого складываются требования к защитному слою бетона для арматуры:

Таблица толщины слоев бетонной смеси.

  • защита от агрессивного вмешательства внешних факторов (погода, природные явления);
  • защита от коррозии;
  • взаимодействие металла и бетона.

Достаточно привести в пример квадратные плиты, которыми были декорированы все центральные площади крупных городов. Многие из них до сих пор не модернизированы. Но каждая плита живет своей жизнью. На одной образовался скол, другая треснула по диагонали, а третья раскрошилась, оголив металлическую связку. Для того чтобы все плиты или другие бетонные конструкции прослужили не один год, необходимо изначально правильно рассчитать все параметры.

Реконструкция защитного слоя

Защита бетона:

  • для сохранения нижнего покрытия разработана сетка армирующая для стяжки пола;
  • устранение негативного влияния на фундамент можно совместить с созданием декоративного вида дома при укладывании отделочного покрытия.

Под отделку дополнительно можно уложить утеплитель для фундамента и стен.

Ранее уже рассматривали плитный фундамент плюсы и минусы:

для стен из газобетона важно знать,
как армировать газобетонную кладку,
иначе здание обречено на разрушение во всех сферах.

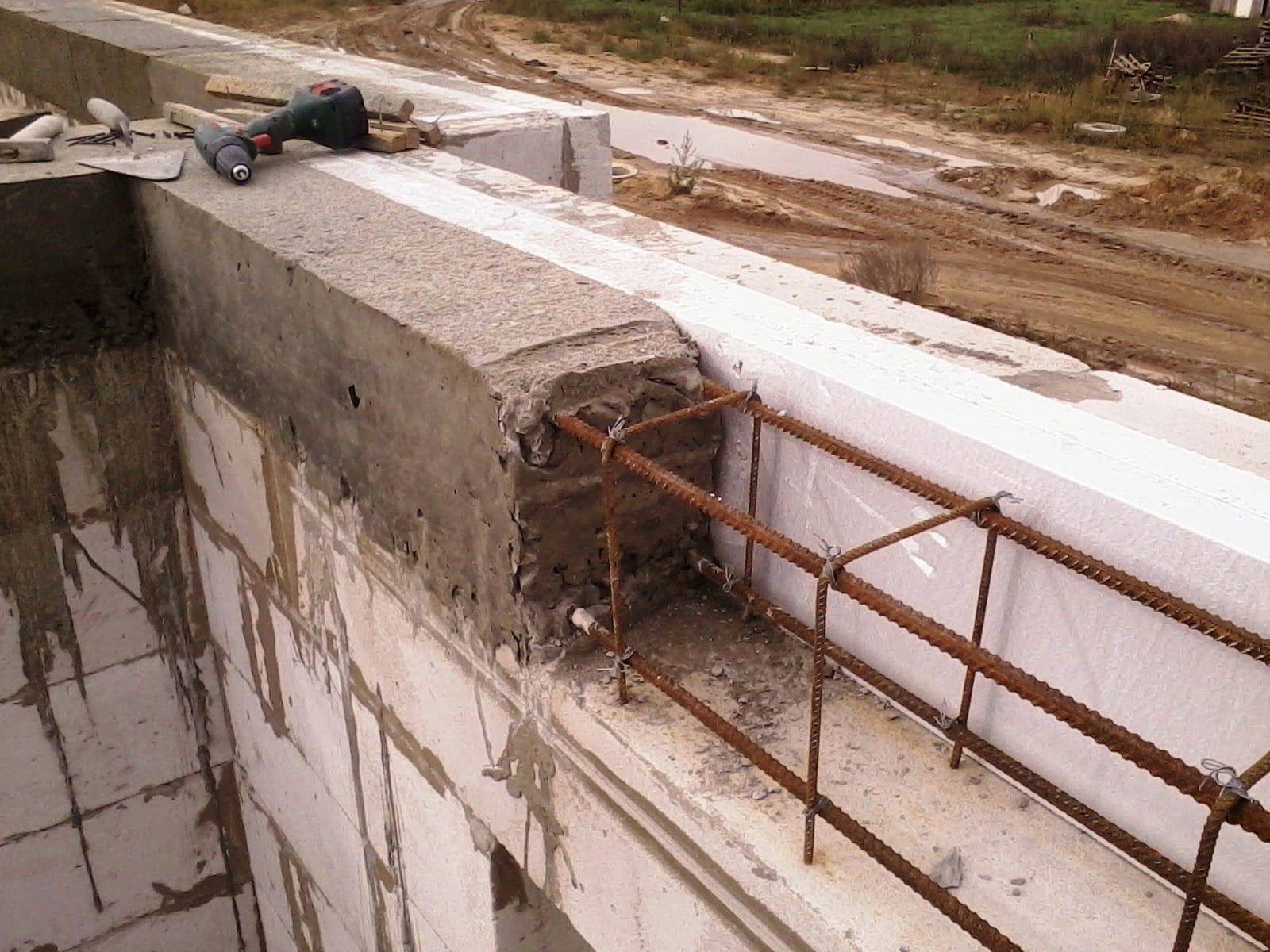

Существует много нюансов, как сделать армопояс по газобетону, которые следует учитывать при строительстве.
Если планируется постройка дополнительного этажа стоит учитывать, что появится избыточная нагрузка на основание. Предотвратить её разрушение можно усилением каркаса и использование более лёгкого материала.

Разрушение: причины и факторы влияния

Конструкция может быстрее разрушаться из-за резких перепадов температуры.

Неправильно рассчитанный защитный пласт бетона значительно уменьшает эксплуатационные сроки сооружения и технические характеристики применяемого материала. При эксплуатации ЖБИ и ЖБК действует много негативных факторов, что способствуют разрушению:

  • Химические. Из-за негативного воздействия различных химических веществ.
  • Физические. К ним относятся перепады температур, периоды замерзания и оттаивания, атмосферные осадки.
  • Механические. Силовая нагрузка, такая как удары, истирания, вибрации.

Законодательное закрепление правил устройства армирования бетона

Минимально допустимые номинальные диаметры продольной и поперечной арматуры при армировании фундамента.

По разработанным техническим нормам показатели защитного слоя бетона нашли свое закрепление в строительных нормах – СНиПах. Например, СНиП «Бетонные и железобетонные конструкции» 52-01-2003 дает четкое понятие, для чего служит защитный слой бетона:

  • для обеспечения качественной совместной работы арматуры и бетона;
  • возможность качественного соединения всех элементов металлического каркаса;
  • сохранность металлического каркаса от агрессивного воздействия внешней среды;
  • сохранность от воздействия огня.

Следующий пункт этих правил дает представление о том, какого размера должен быть этот защитный слой. Он рассчитывается исходя из того, какая арматура находится в бетоне: рабочая или конструктивная, для каких целей сооружается данная конструкция: опоры, плиты, несущей балки или элемента фундамента или стены.

Строительные правила 52-101-2003, именуемые «Свод правил по проектированию и строительству. Бетонные и железобетонные конструкции без предварительного напряжения арматуры», прямо указывают на толщину такого защитного слоя бетона с учетом применяемой арматуры и ее роли в каркасе, ее диаметра. Она может быть продольной рабочей, поперечной, распределительной, конструктивной.

Для расчета минимальной толщины приводится выдержка из СП:

  1. Толщина защитного слоя не может быть менее 20 мм, если конструкция эксплуатируется в закрытых помещениях при нормальном или пониженном уровнях влажности;
  2. Слой в 25 мм укладывается при эксплуатации собранной конструкции во влажных помещениях без дополнительных защитных мер;
  3. 30 мм – таким должен быть защитный слой для конструкций, расположенных на открытом воздухе (например, фундаментов, несущих стен);
  4. Для элементов, погруженных в грунт, должен быть уровень в 40 мм (в фундаменте при устройстве дополнительной бетонной подготовки).

В отношении сборных конструкций допускаются некоторые отступления: можно уменьшить толщину защитного слоя на 5 мм.

Сравнительные характеристики между арматурой из стали и арматуры из стеклопластика.

Таким же образом можно уменьшить и защитный слой при использовании конструктивной арматуры. Во всех случаях использования защитного слоя принимается такое правило: толщина защитного слоя не должна быть меньше диаметра арматуры. Если свести воедино все данные, то можно сделать вывод, что при самостоятельной сборке железобетонных конструкций необходимо руководствоваться такими цифрами:

  • защитный слой в 20 мм подходит для внутренних помещений, небольшого участка, выполненного монолитным методом; для изготовления тротуарных плит;
  • при сборке каркаса в монолитном фундаменте необходимо отступить от края бетона на 50-70 мм;
  • во время сборки бетонной отмостки минимальный отступ от края заливки бетоном должен быть не менее 50 мм.

Все нижеследующие элементы нуждаются в нижнем виде армирования при своей высоте не более 150 мм:

  • армированный пояс при завершении возведения стен;
  • заливаемые бетоном участки перекрытий;
  • отмостка вокруг строений и фундаментов;
  • бетонная часть пола.

В случае армирования бетона свыше 200 мм происходит армирование пространственными конструкциями. Чтобы приподнять собранный каркас, используют металлические или пластмассовые держатели. Они удобно устанавливаются, экономят довольно много времени рабочих при сборке и равномерном выравнивании каркаса. Такие фиксаторы максимально точно позволяют зафиксировать металлические прутья и равномерно удалить их от поверхности бетона.

Пошаговая инструкция выполнения капитального ремонта.

Технология выполнения полной замены пласта включает несколько этапов:

  • Определение толщины ряда. В этих целях рекомендовано использовать специальный измерительный прибор;
  • Снятие старого слоя до металлического каркаса;
  • В случае необходимости осуществляется очистка арматуры от ржавчины. В зависимости от степени уровня коррозионных повреждений выбирают способы очистки: при помощи щетки, шлифовкой, пескоструйной машиной. Обработку арматуры следует производить со всех сторон. По окончании работ, в целях защиты от возможной коррозии в дальнейшем, на поврежденные участки металлического каркаса наносят антикоррозионное покрытие на основе эпоксида или цемента;
  • Подготовка поверхности. Данный этап выполняется аналогично подготовке поверхности при текущем ремонте;
  • Завершающий эта – нанесение нескольких слоев бетонной смеси под сильным давлением воздуха (способ торкретирования поверхности). Таким способом осуществляется тесное взаимодействие частиц раствора с подготовленной поверхностью сооружения и заполнение всех пустот, щелей и пор. Толщина ряда не должна быть меньше 3 см.

Если поверхность имеет большое количество дефектов, сильно повреждена, и замазывать бессмысленно, в таких случаях старый слой не снимают, а наращивают посредством бетонной стяжки. Рекомендация: Это всего лишь обзорная статья, из нее примерно узнаете что такое защитный слой бетона для арматуры в фундаменте. В реальности, если слой будет небольшим, то бетон отслоится и будут проблемы, т.к. будет достаточно сложно нанести новый защитный слой. Поэтому не нужно заниматься скупердяйством, делайте защитный слой 50 мм. и у вас не будет проблем.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

  • в сборных фундаментах показатель соответствует тридцати миллиметрам;
  • для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
  • в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
  • в фундаментах без подготовки из бетона – семьдесят миллиметров;
  • в балках фундамента – тридцать миллиметров;
  • в колоннах – двадцать миллиметров.

Арматура ненапрягаемая

Схема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

  • два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
  • два сантиметра при строительстве бетонных основ или фундаментных балок;
  • двадцать пять миллиметров в фермах, колоннах, балках;
  • два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

  • в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
  • при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
  • при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
  • если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
  • в железобетонных постройках присутствует влажность – 2,5 см.

Что такое защитный слой бетона и зачем он нужен?

Защитный слой бетона укладывается независимо от необходимых прочностных качеств фундамента. Толщина покрытия строго регламентируется в строительных нормативах, но определяющее значение имеет технология формирования слоя, нагрузка и сфера эксплуатации. При правильном нанесении покрытие предотвращает коррозию и разрушение арматурного каркаса.

Защитный слой бетона для арматуры – что это?

Защитный слой бетона – это прослойка цементного раствора определённой величины. Располагается между внешними поверхностями конструкции из бетона и металла. Применение этой технологии обеспечивает долголетнюю эксплуатацию без регулярных ремонтных работ. Используется по отношению к большинству бетонных конструкций: фундаменту, стене, основанию под брусчатку, стяжку и т. п.

Защитный слой арматуры в бетоне – это слой бетонной смеси от поверхности до начала арматурных частей

Минимальный защитный слой

Минимальная толщина защитного слоя бетона зависит от типа строения:

  • конструкции, которые планируется применять в помещениях с нормальной влажностью – 20 мм;
  • внутренние сооружения, применяемые в условиях высокой влажности – 25 мм;
  • на открытом воздухе без дополнительной защиты – 30 мм;
  • контакт с грунтом без вспомогательных защитных покрытий – 40 мм;
  • фундамент с подготовкой – 40 мм;
  • бетон в постоянном контакте с почвой – 76 мм.

Главное – соблюдать условие, чтобы защитный слой бетона для укрепляющего каркаса никогда не был меньше, чем диаметр арматурных прутков

В документации отсутствует понятие максимальный защитный слой бетона, можно устраивать любую величину покрытия, но этого делать не рекомендуется в силу низкой эффективности и высокой стоимости.

В СНиП присутствует несколько примечаний:

  • все значения уменьшаются на 5 мм, если рассматривается строение из сборных элементов;
  • если планируется устройство однослойной конструкции с использованием лёгкого и поризованного рекомендуемая толщина слоя составляет от 20 мм, в отношении ячеистого бетона – 25 мм;
  • для формирования слоя на наружных панелях без покрытий – от 25 мм;
  • для сооружений с конструктивной арматурой все величины пласта снижают на 5 мм;
  • независимо от остальных правил минимальная толщина составляет 10 мм или не меньше 1 диаметра стержня.
  • Дополнительные рекомендации

В ходе использования постройки есть риск разрушения поверхностной прослойки.

Причины для разрушения:

  • высокие нагрузки на постройку, которые изначально не были предусмотрены;
  • на территории использовалась спецтехника;
  • был возведён ещё один этаж;
  • негативное влияние природных условий;
  • игнорирование правил возведения всегда приводит к быстрому нарушению целостности конструкции или ремонтных работам.

Восстановление бетона выполняется несложно, но увеличивает смету строительства.

От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке

Ремонт подразумевает:

  • устранение появившихся трещин;
  • увеличение прочности каркаса;
  • реставрация участков после обвалов или крошения, в качестве ремонтной смеси используется цементно-песчаная смесь в пропорции 1 к 3;
  • усиление конструкции посредством поперечных элементов.

Если повреждения систематические и уже подвергались многократному ремонту, процедура реконструкции утрачивает актуальность. Лучший способ с точки зрения прочности и целостности – полная реставрация с восстановлением, усилением или дублированием металлического каркаса.

Фиксатор защитного слоя бетона арматуры

Крепеж необходим в процессе возведения монолитного дома или железобетонных элементов любого предназначения. С его помощью создают расстояние, которое будет заливаться слоем защиты. Располагается зазор между каркасом и опалубкой. Он позволяет создать условия для заливки бетона корректной толщины.

Параметры изделия:

  • предельная простота армирования бетона и выполнения последующего контроля за слоем защиты;
  • предотвращает формирование дефектов на подготовленной поверхности, которые проявляются из-за соприкосновения металла с опалубкой;
  • снижение стоимости работ, уменьшение сроков сдачи здания в эксплуатацию;

Пластиковые фиксаторы

  • фиксаторы типа «звезда» применяются для заливания вертикальных плоскостей (колонны, стены) с диаметром от 4 до 20 мм;
  • «стульчик» и треугольные формы используются для формирования горизонтальных плоскостей (пол, фундамент);
  • круглые крепежи применимы для создания как горизонтальных, так и вертикальных сооружений.

Зачем нужен

Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера. Именно это и называют защитным слоем арматуры в фундаменте

Именно это и называют защитным слоем арматуры в фундаменте.

Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.

Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.

Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.

Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.

Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.

Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:

  • обеспечения необходимого позиционирования арматурной системы в бетоне;
  • равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;

  • защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
  • создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
  • повышения устойчивости к воздействию огня;
  • выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.

Поведение железобетона

Армированный бетон – это прочный и надежный материал, который используется в самых разных сферах строительства. В соответствии с поставленными задачами к армирующей системе предъявляют такие основные требования: хорошая механическая прочность, адгезия с , малогабаритность, небольшой вес, близость коэффициента линейного температурного расширения к показателям бетона, стойкость к влиянию компонентов раствора.

Стальные прутья и сетки в значительной степени улучшают свойства строительного материала, для чего бетон армируют практически всегда в процессе выполнения сложных работ. В основном усиливают балки, плиты и колонны.

Элементы, где есть нагрузки на бетон:

  • Балки – напряжение однородное, растяжение больше действует на нижнюю часть, которую укрепляют каркасом, усиливая сопротивление растяжению и передачу его стали.
  • Плита – опирается на 2 или 4 стороны, наибольшее растяжение посредине, сетку крепят с двух сторон, укрепляя их одинаково.

Армирование бетона осуществляется несколькими методами: дисперсное, с использованием сетки, монолитное (стержневое, каркасное). Обычно армируют фундамент, конструкции жилых домов, монолитные сооружения, перекрытия и т.д.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка
Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*******

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

  • в сборных фундаментах показатель соответствует тридцати миллиметрам;
  • для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
  • в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
  • в фундаментах без подготовки из бетона – семьдесят миллиметров;
  • в балках фундамента – тридцать миллиметров;
  • в колоннах – двадцать миллиметров.

Арматура ненапрягаемаяСхема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

  • два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
  • два сантиметра при строительстве бетонных основ или фундаментных балок;
  • двадцать пять миллиметров в фермах, колоннах, балках;
  • два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

  • в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
  • при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
  • при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
  • если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
  • в железобетонных постройках присутствует влажность – 2,5 см.

Ремонт при образовании повреждений

В ходе эксплуатации железобетонных элементов на их поверхности могут появиться трещины, сколы и другие дефекты, нарушающие целостность защитного слоя. Причинами таких образований могут служить:

  • нагрузки на конструкции, превышающие расчетную величину;
  • непродуманное применение специальной строительной техники;
  • возведение дополнительных этажей без изменения конструкции фундамента;
  • давление пучинистых и подвижных грунтов.

Нарушение правил и технологий строительства почти всегда приводит к повреждениям. Восстановление целостности защиты возможно, но потребует дополнительных затрат.

Полный комплекс ремонтных работ должен включать:

  • усиление бетонной конструкции;
  • установку дополнительных поперечных элементов;
  • заделку всех имеющихся трещин;
  • реставрацию оббитых и раскрошившихся участков.

Работы производятся с использованием бетонных смесей и цементного раствора высоких марок. Для усиления устанавливается опалубка и доливается армируемый бетон С предварительной забивкой стальных анкеров в старую конструкцию.

Восстановление не должно производиться более чем 2-3 раза. В этих случаях требуется не ремонт отдельных элементов, а полная реставрация здания.

Факторы, влияющие на толщину

Для определения такого параметра учитывается ряд условий. Если толщина слоя бетона менее установленных нормативными документами значений, то металлический каркас через некоторое время начинает подвергаться коррозии. Если делать защиту большой, то увеличиваются общие финансовые расходы на приобретение материалов. Остается подбирать оптимальный вариант, нормы которого легко найти в СНиП.

На параметр толщины бетона оказывают влияние следующие моменты:

  • сечение и тип металлического материала. Чем толще пруток, тем больше параметры бетонной защиты;
  • усилие механического воздействия на фундаментное основание и ее характер;
  • условия, при которых предполагается эксплуатация фундаментной основы;
  • тип сооружения либо отдельно размещенного железобетонного элемента. Параметры слоев в таких случаях нормированы специальной документацией;
  • технические параметры эксплуатации. Прут, эксплуатирующийся под большой нагрузкой, подвергается значительному напряжению, следовательно, ему требуется полноценная защита;
  • функциональные нагрузочные усилия на стальные элементы. Арматурные прутья в каркасной системе делятся на конструктивные, распределительные и рабочие. Каждый из перечисленных типов смонтирован в общем каркасе по установленным правилам.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
