Как сделать ТВ антенну своими руками: для дачи и дома

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Изготовление дециметровой антенны.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры. Последовательность изготовления изделия:

  1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
  2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
  3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
  4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель/

Кольцевидная антенна для цифрового ТВ.

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм. Сборка антенны выглядит следующим образом:

  1. Отрезать проволоку длиной 112 см.
  2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
  3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
  4. Соединить петли на концах и пропаять место стыка.
  5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
  6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
  7. Припаять выводы к облуженным углам на рамке.
  8. Сделать центральный корпус из пластиковой крышки подходящего размера.
  9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Антенна в виде рамки.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала). Процедура изготовления:

  1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
  2. Зачеканить один конец трубки.
  3. Наполнить полость песком.
  4. Зачеканить вторую сторону.
  5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
  6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Петлевая антенна из трубы.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Нюансы квартирного варианта

При изготовлении некоторых видов конструкций можно сделать антенный усилитель своими руками. Попробуйте сделать качественный усилитель из подручных материалов, который может быть использован как для уличного, так и для квартирного использования.

Для проведения работ потребуются следующие материалы:

  • провод из меди, длина которого 4 м, а диаметр около 4 мм;
  • доска любой толщины с шириной 70 мм и длиной 550 мм;
  • саморезы и шуруповерт;
  • штекер и паяльник;
  • карандаш и линейка.

Действуйте по чертежу. Для начала просверлите отверстия в поверхности. Параметры со схемы переносятся на доску, и в определенных местах выполняется сверление. Провод из меди отмеряется и режется на 8 одинаковых участков. В середине каждого отрезка нужно убрать изоляцию.

Простые антенны

Если возникла срочная необходимость соорудить антенну DVB T2, а список подручных материалов ограничен, можно самостоятельно собрать элементарное устройство.

«Жестяная» (баночная) антенна

Собирается просто и быстро. Для хорошего приема необходим качественный сигнал без преград. Наибольший эффект может быть получен в пригородных зонах и маленьких городах.

Для изготовления необходимы:

  • банки из под пива – 2 шт.;
  • отвертка, болты, саморезы;
  • штекер, кабель;
  • проволока из меди (небольшой кусок);
  • скотч или изоляционная лента;
  • палки деревянные – 2 шт.

Для антенны необходимо изготовить из дерева каркас крестообразной формы. Затем выполняем следующие действия:

  1. Делаем отверстия под болтики посередине дна банок.
  2. Снимаем кабельную изоляцию, не затрагивая внешний контур, равную по длине трем баночкам + еще 20 см.
  3. Протягиваем кабель через одно отверстие к другому, установив банки горлышками параллельно. Закрепляем кабель на конце с помощью болта или самореза.
  4. Закрепляем между банками и проволокой кабель из отверстия и его оголенную часть.
  5. Фиксируем скотчем банки или изоляционной лентой (достаточного одного витка) к каркасной планке, расположенной горизонтально.
  6. Присоединяем штекер.

Теперь определяем необходимый интервал между баночками. Подключаем штекер и двигаем их по планке до получения устойчивого сигнала. Как правило, наибольший эффект достигается при расстоянии 7 см одной баночки от другой. После этого прочно крепим их к контуру.

Если антенна используется на улице, необходимо укрыть ее полиэтиленом или сделать пластиковую рамку. Крепить устройство можно на крючке. Если на выходе из отверстия останется более 2 см голого кабеля, лишний участок обмотайте изоляционной лентой.

Как сделать простую антенну из банок, показано в этом видео:

Watch this video on YouTube

«Петля»

Активной частью служит ТВ-кабель. Делается эта антенна так:

  1. Отсоединяем кабель от неисправной антенны.
  2. Зачищаем конец.
  3. Отмеряем 0,4 м, убираем изоляцию на 20 мм, старясь не причинить вреда внешнему контуру.
  4. Оголенный участок и отрезок, который зачистили, параллельно крепко скрепляем проволокой.

В итоге должен получиться круг (диаметр чуть больше 0,15 м) из кабеля в качестве приемника. После этого по центру напротив стороны точки скрепления отмеряем 40 мм и убираем изоляцию. Теперь антенну можно использовать.

Недостаток устройства – его шумность, так как кабельный конец открытый. Но для временного использования такая антенна сгодится.

Как сделать простую антенну-петлю из кабеля, показано в видео ниже:

Watch this video on YouTube

Антенна из коробки

Исходным материалом для изготовления устройства является коробка из картона. Из нее вырезаем 2 прямоугольника 0,25х0,3 м. Также необходимо приготовить:

  • ТВ-кабель со штекером;
  • болты, гайки (по 2 шт.);
  • отвертку, лезвие для бритвы;
  • проволоку (лучше медную);
  • пищевую бумагу или фольгу;
  • клей (подойдет канцелярский).

Вырезаем из пищевой бумаги 2 квадрата (периметр должен быть, как у заготовок из картона). Крепко приклеиваем их к картонной заготовке. Остатки клея убираем.

Сделанные квадраты станут принимающей частью антенны.

Теперь подключаем кабель. Лезвием делаем отверстия под болты – на углах квадратов (смежные стороны). Затем проводим внутренний контур к одному из отверстий, а внешний контур (металлический кожух) – к другому. Крепим контакты болтами.

Находим устойчивый прием, подсоединив кабель к ТВ. Двигаем квадратами при сохранении параллельности смежных сторон. Найдя необходимое расстояние, крепим квадраты к каркасу.

Смотрите видео, где пошагово показано, как сделать такую антенну:

Watch this video on YouTube

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Как сделать антенну для телевизора из проволоки

Исходя из названия, уже понятно, что в работе будет участвовать проволока (2 куска по 180 см). А также нам понадобятся:

  • усилитель из ненужного старого устройства;
  • пластиковая или деревянная пластина сторонами 15 на 15 см;
  • дрель и свёрла;
  • небольшие болты;
  • молоток;
  • металлическая труба;
  • кабель для телевизора.

Шаг 1. Для того, чтобы приготовить улавливатель волн, согните проволоку в форме ромба так, чтобы все стороны были ровно по 45 см. Такие размеры будут оптимальные для устройства.

Шаг 2. Чтобы прикрепить проволоку к пластине, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластине подойдёт сварочный аппарат (пластина в таком случае должна быть металлической).

Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.

Шаг 4. Металлическую трубу заварите к получившейся конструкции при помощи паяльника (можно использовать дрель и саморезы) и зафиксируйте на крыше дома или вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.

Антенна готова! Главным плюсом такой антенны будет являться то, что на её изготовление не уйдёт много времени и затрат. А ещё она сделана своими руками, что принесёт немалое удовольствие при просмотре телевизора.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер каналаЧастота каналаДлинна вибратора – от одного до другого конца трубок, смДлинна кабелей для согласующего устройства, L1/L2 см
150 МГц271-276 см286 см / 95 см
259,25 МГц229-234 см242 см / 80 см
377,25 МГц177-179 см187 см / 62 см
485,25 МГц162-163 см170 см / 57 см
593,25 МГц147-150 см166 см / 52 см
6175,25 МГц85 см84 см / 28 см
7183,25 МГц80 см80 см / 27 см
8191,25 МГц77 см77 см / 26 см
9199,25 МГц75 см74 см / 25 см
10207,25 МГц71 см71 см / 24 см
11215,25 МГц69 см68 см / 23 см
12223,25 МГц66 см66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

    Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

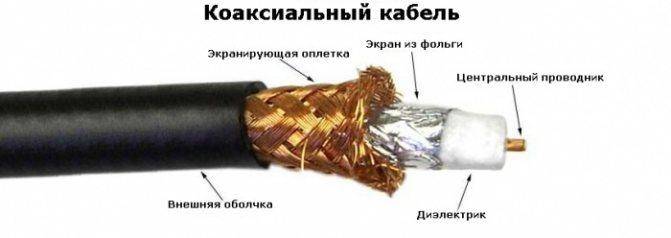

Для работы подойдет два вида кабеля:

  • плоский двухжильный;
  • коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

  • 2 жестяных емкости (минимум 2 штуки);
  • кабель от антенны;
  • штекер для подключения;
  • крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
  • саморезы или шурупы;
  • отвертка;
  • нож;
  • плоскогубцы;
  • изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

  • банки должны быть парными и располагаться друг напротив друга;
  • оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

  • рейку — к ней будут приматываться банки при помощи изоленты;
  • рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

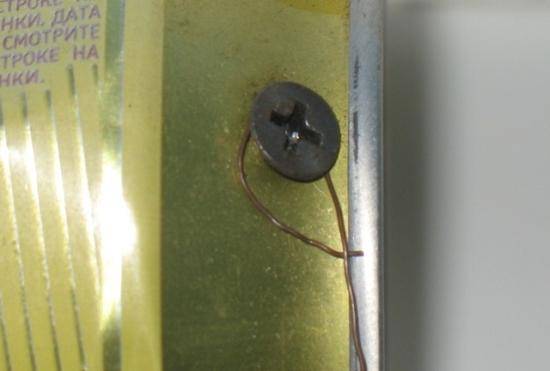

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

  • взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
  • банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

  • лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
  • посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

  1. Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
  2. Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

  1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
  2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
  3. прикрутите оплетку через два шурупа;
  4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
  5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

  1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
  2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
  3. На второй конец кабеля устанавливаем блок питания.
  4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

  1. рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
  2. выбрать волну наибольшей длины;
  3. вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

  • 1-й мультиплекс (32 ТВК, 546 МГц);
  • 2-й мультиплекс (24 ТВК, 498 МГц);
  • 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

  • ƛ1 = 300/546 = 0.55 м;
  • ƛ2 = 300/498 = 0.60 м;
  • ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Восьмерка

Конструкцию из двух ромбов называют антенной Харченко. Работает прибор в любых условиях, но слабо принимает отраженный сигнал, потому в условиях плотной застройки бывают перебои изображения. Для изготовления антенны пригодится медная или алюминиевая проволока толщиной 3-6 мм.

Сделать прибор несложно – согнуть два квадрата со стороной 15 см, стыковать квадраты так, чтобы получился единый угол – то есть цифра 8. Соединенные концы проволоки изолировать между собой. Каркас – балка, крепить за середину в точке стыка концов проволоки.

Необычные способы применения обычных консервных банок

Зачем нужна антенна?

Древние греки называли антеннами усики насекомых. Природа позаботилась о том, чтобы самые мелкие существа получали сигналы о том, что происходит вокруг них. Телевизионная антенна фактически существует для той же цели – она ловит радиоволны и усиливает их.

Улавливающие устройства бывают:

  • наружные;
  • комнатные.

Наружная антенна – это тот самый провод, который одним концом втыкается в телевизор, а другим выходит на крышу. Чем длиннее кабель, тем лучше прием. Комнатные устройства бывают разной формы. Самое популярное – подставка с двумя длинными усами, напоминающими усики насекомых.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
