Как сделать мангал своими руками из металла: делаем удобный переносной мангал

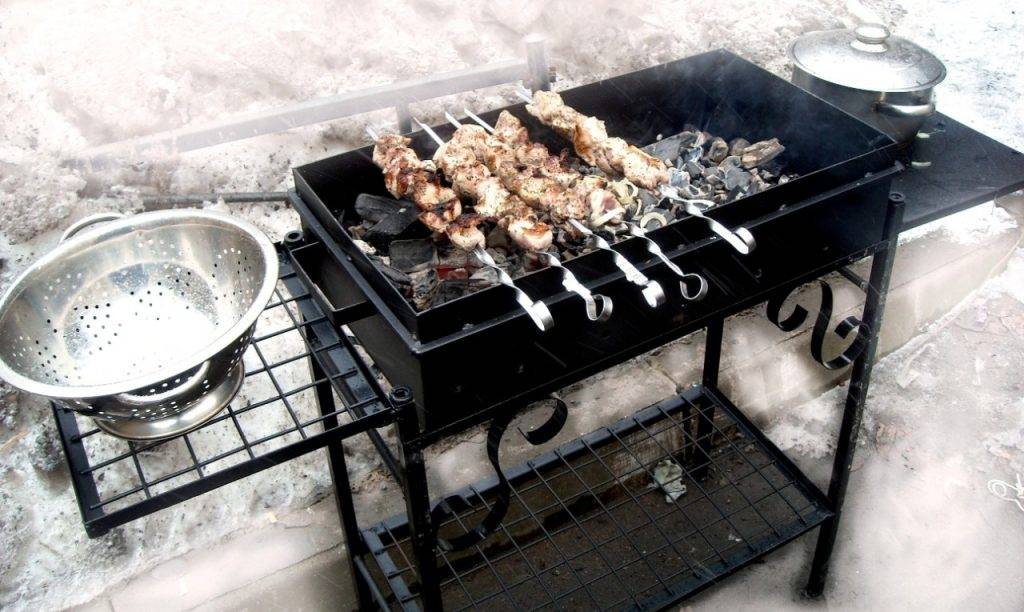

Дополнительные приспособления

По умолчанию мангалы своими руками изготавливаются гораздо тщательнее, чем промышленные образцы. Домашний мастер практически неограничен в оформлении очагов для достижения максимальной эстетической ценности. Поэтому украшают жаровни литыми, коваными элементами, как на нижнем видео, дополнительными функциями:

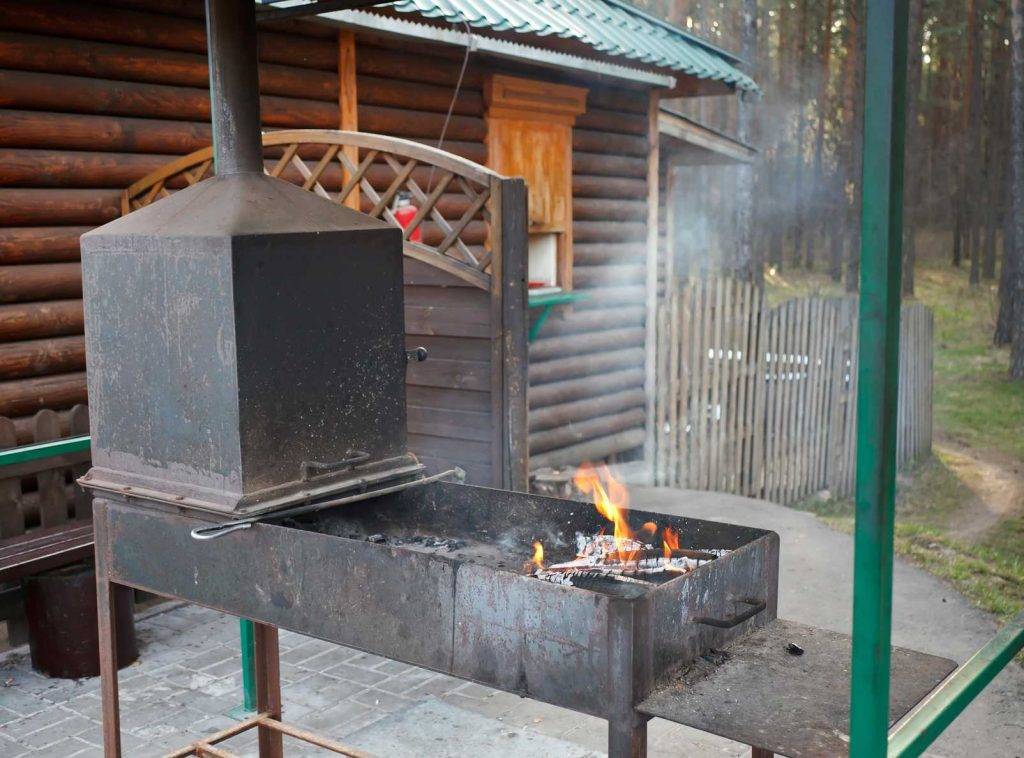

  • дымоход – отводит продукты сгорания, делает удобнее эксплуатацию очага;
  • варочная панель – позволяет одновременно с шашлыками подогреть чай и приготовить гарнир;
  • мойка – повышает гигиеничность печи барбекю;
  • разделочный стол – необходим для раскладки мяса на решетку или нанизывания на шампуры;
  • поленница – обеспечивает складирование дров для очага.

Внимание: При добавлении функциональности размеры очага заметно увеличиваются. Поэтому под кухонный комплекс следует отводить значительные территории, обеспечивать их пожаробезопасность

Таким образом, при изготовлении мангала собственными силами следует ориентироваться на стандартные размеры жаровни. Нужно рассмотреть несколько вариантов, чтобы выбрать рациональное сочетание бюджета строительства, комфортности эксплуатации, внешнего вида и интеграции в существующий или планируемый ландшафтный дизайн.

Какие существуют виды мангалов?

Существует большое количество интересных и оригинальных проектов, по которым можно создать мангал из металла своими руками. Общим для всех конструкций является прямоугольный корпус, в который загружаются угли или дрова. Для улучшения горения топлива в бортиках делаются отверстия диаметром 10 мм. Изделия бывают простые и сложные, в стиле минимализма или с элементами украшения. При изготовлении могут использоваться стальные профили, старая бытовая и автомобильная техника.

Конструкции мангалов подразделяются на такие виды:

  • стационарные;
  • разборные;
  • складные (переносные).

У каждой модели имеются свои особенности, достоинства и недостатки

Принимая решение о выборе вида изделия, нужно принять во внимание ряд нюансов относительно своих возможностей, способностей и планов на эксплуатацию изделия

Разборный

Особенность разборного мангала состоит в том, что он выносится во двор и используется по назначению по мере необходимости. Элементы конструкции соединяются с помощью болтов, гаек и шарниров. Ножки для очага изготавливаются в складном или раздвижном варианте. Изделия популярны благодаря возможности быстрого приведения в рабочее состояние и демонтажа сразу после остывания. Тяжелые изделия могут оснащаться колесами для удобства передвижения по территории двора. В сложенном виде изделие легко помещается в сумку и багажник автомобиля.

Обычный переносной

Переносной мини мангал представляет собой небольшой стальной кейс, в который упакованы аксессуары для приготовления шашлыка и крепежные детали. При этом, кейс является жаровней с откидными бортиками на петлях. По углам бортики соединяются спицами. Ножки съемные, изготавливаются из профильных труб или уголков, заострены внизу для удобства крепления в грунте.

Стационарный

Стационарные сооружения представляют собой тяжелые монолитные конструкции, для которых обустраивается отдельный фундамент. Красивый мангал устанавливается на видном месте, к нему прокладывается отдельная дорожка.

Существуют такие модификации стационарных очагов:

  1. Цельнометаллические. Состоят из минимального количества опций, необходимых для приготовления шашлыка или барбекю. Могут украшаться элементами художественной ковки.
  2. Вмурованные. Жаровня вставляется основание из шамотного кирпича или брусчатки. Оборудуется разделочным столом и полками для хранения дров и инвентаря.
  3. Художественные. Оригинальные и красивые мангалы делают в виде автомобильного капота, паровоза, корабля или крупного животного. Для защиты от погодных условий оборудуются вытяжками и навесами.

Мангалы из металла с навесом

Если сделать мангал с собственной крышей, то готовить вкусные блюда на углях можно будет при любых походных условиях. Осадки не будут досаждать повару, а угли не зальет водой.

Существуют такие варианты обустройства навесов:

  1. С совмещенными опорами. Очаг приваривается к вертикальным стойкам, являясь с ними единым целым. Недостатком такого решения является то, что боковые стойки будут нагреваться, их нельзя использовать для хранения аксессуаров.
  2. С отдельными опорами. Стойки вкапываются и заливаются бетоном при обустройстве фундамента. Сверху делается обвязка, на которую укладывается кровельный материал. Стойки можно оборудовать полками для размещения столовых приборов и посуды.

Какие существуют виды мангалов

Мангалы отличаются большим разнообразием внешнего вида и конструкций. По материалу, из которого они изготовлены, их разделяют на два вида:

  • Металлические.
  • Кирпичные.

По степени своей мобильности мангалы подразделяются на

  • Разборные.
  • Переносные.
  • Стационарные.

Прежде чем приступать к изготовлению жаровни своими руками, следует четко понять его назначение, место применения и производительность.

Если планируете жарить шашлык на воскресных вылазках на природу — вам понадобится складной или разборный мангал из металла, помещающийся в уголке багажника.

Если вы планируете изредка побаловать свою семью из 3-4 человек шашлыком-то лучше остановиться на металлическом переносном варианте, шириной в 30 и длиной в 40 см.

Если же к вам регулярно присоединяются ваши друзья- то короб, сохранив свою ширину в 30 см (определяется длиной шампура) в длину должен достигать уже 60 см. Для любой компании длина короба определяется из расчета 8-10 сантиметров на шампур. Однако на практике жаровни длиннее полутора метров выглядят непропорционально вытянутыми и встречаются редко, как правило, просто делают второй мангал.

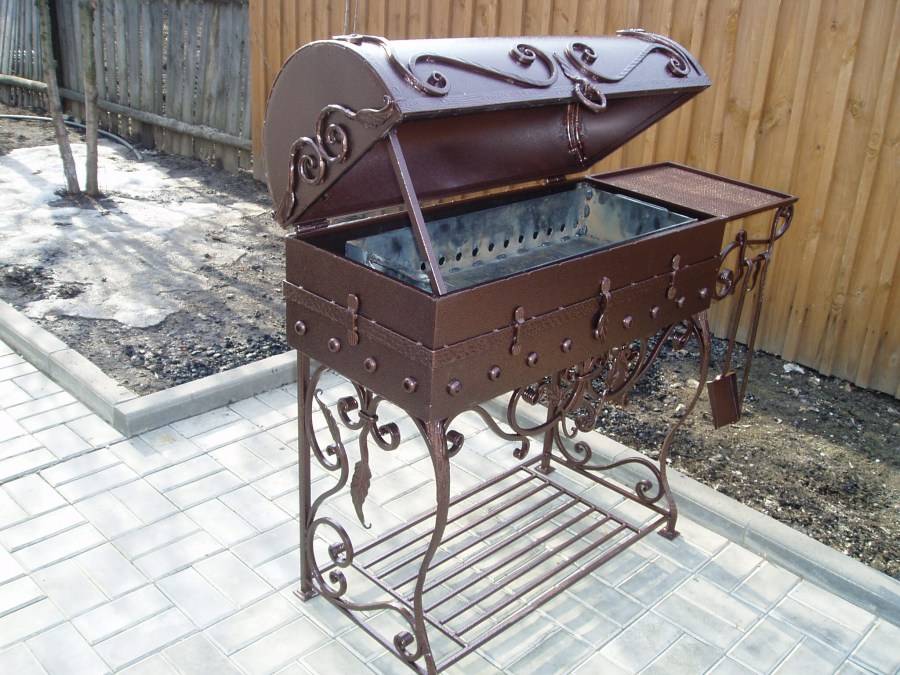

Удобный в использовании мангал кованый разборный

Иногда в подражание профессиональным ресторанным системам устройство мангала усложняют и добавляют 30 сантиметровую зону для пережога дров на угли, чтобы была возможность добавлять их в процессе готовки. Над этой зоной ставят кожух с крышкой для подгрузки дров и вытяжную трубу.

Чертеж профессионального мангал своими руками из металла

Глубину короба обычно выбирают в пределах 15-25 сантиметров. Мясо должно находиться достаточно близко к горячим углям, чтобы пропекаться, но не должно гореть. Особо продвинутые модели оснащаются устройством регулирования высоты шампурной планки или решетки, а также электроприводом вращения шампуров или вертела.

Чтобы приготовление шашлыка доставляло только удовольствие, высоту ножек следует выбрать исходя из роста главного шашлычника. Высота, на которой будут располагаться ручки шампуров, должна позволять переворачивать их, не наклоняясь.

Немаловажно также взять металлический лист подходящей толщины. Металл тоньше двух миллиметров будет быстро прогорать и коробиться

Такой лист подойдет разве что для складных или сборных моделей, для которых вес имеет значение. Переносной мангал своими руками лучше всего сделать из листа толщиной 2 мм. Слишком толстый лист будет сложно обрабатывать, а жаровня получится слишком тяжелой. Листы в 4 или 6 миллиметров подойдут разве что для стационарных жаровен.

Конструкционная сталь

В качестве материала чаще всего применяют черный металл — обычную конструкционную сталь. Нержавейка выглядит намного импозантнее, но она в несколько раз дороже и к тому же для нее понадобится сварочный комплекс с подачей аргона.

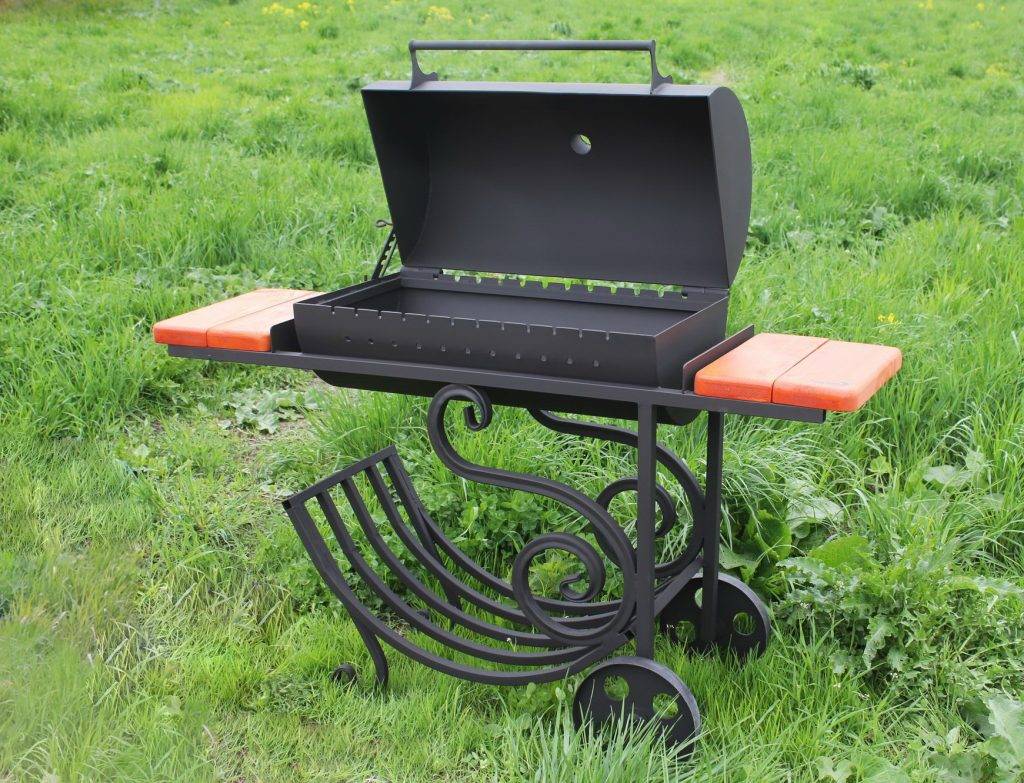

Делаем мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Стационарный вариант

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

  1. Кладка мангала по рядам.
  2. Кладка камер печи, мангала и коптильни.
  3. Установка дверей.
  4. Формирование дымоотводных каналов.
  5. Выполнение арки.
  6. Перекрытие печи, коптильни, мангала.
  7. Кладка дымосборника и трубы.
  8. Установка остального оборудования.
  9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

  1. Простая модель, разбирающаяся на 5 отдельных элементов.
  2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

  • болгарка и круги;
  • дрель со сверлами по металлу;
  • ножницы по металлу;
  • линейки, рулетка;
  • чертежи;
  • листовой металл.

Кроме того, для второго варианта дополнительно нужны:

  • сварочный аппарат с электродами;
  • приспособления для нарезки резьбы;
  • пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

  • ширина – 280 мм;
  • длина – 350 мм;
  • высота изделия – 240 мм;
  • глубина жаровни – 150 мм.

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

  1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
  2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
  3. Детали шлифуют.
  4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
  5. При желании можно окрасить изделие огнеупорной краской из баллона.

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

ХарактеристикаВ сложенном видеВ рабочем положении
Длина, мм590590
Высота, мм320
Ширина, мм300300
Глубина, мм14168
Высота ножек, мм280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

  1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
  2. Сверлим отверстия.
  3. Намечаем болгаркой линии сгиба.
  4. Раскраиваем металл.
  5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
  6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
  7. Привариваем трубу ко дну.
  8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
  9. Также изготавливаем вторую створку.
  10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
  11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
  12. Болгаркой прорезаем пазы для шампуров.
  13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
  14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Пошаговая инструкция изготовления и особенности чертежей мангалов из металла

Составление эскиза и чертежа является первым этапом изготовления очага любого типа. На бумаге отображаются параметры топки, опор и крепежа для разборных изделий.

Для работы нужно подготовить такие инструменты и материалы:

  • рулетку;
  • болгарку;
  • пузырьковый уровень;
  • электрическую дрель;
  • керн;
  • угольник;
  • стусло;
  • болты и гайки 8 мм;
  • стальной уголок;
  • листы металла;
  • круглые водопроводные трубы.

Изготовление мангала проводится в такой последовательности:

  1. Проведение разметки. На листе металла наносятся очертания днища и бортиков.
  2. Вырезание с помощью болгарки начерченной фигуры. Получается разносторонний крест. Стороны сгибаются по месту соединения с днищем и свариваются по краям между собой.
  3. Высверливание отверстий с интервалом 60 мм в днище и боковых стенках.
  4. Выпиливание зубчатых выемок для укладки шампуров.
  5. Приваривание к коробу опорных стоек.

Подготовка элементов будущей конструкции

Перед тем как собрать мангал, проводится подготовка его конструкционных элементов.

На данном этапе проводятся следующие мероприятия:

  1. Обустройство основания и прилегающей площадки. Для фиксации изделия делается бетонный фундамент или отверстия в земле. Площадка выкладывается цементной плиткой или гранитной брусчаткой.
  2. Зачистка стальных заготовок от острых кромок и углов, о которые можно порезать руки.
  3. Приваривание крепежных деталей (гаек, штырей, пазов, петель).
  4. Полировка металла, удаление наплывов.
  5. Обработка стали средством против коррозии, очистка линий сваривания от ржавчины.

Приступать к сборке желательно сразу, т. к. железо быстро окисляется.

Изготовление мангала без использования сварки

Чтобы изготовить мангал без использования сварочного аппарата, нужно использовать болты, гайки, дверные петли и велосипедные спицы. Основой будущей конструкции будет стальной уголок.

Работа состоит из следующих этапов:

  1. Делаются заготовки из уголков. Угловые фрагменты будут одновременно опорами и местом стыковки бортиков.
  2. У горизонтальных уголков под днище подрезаются края на 45°. На концах делаются отверстия, которые проецируются на опоры.
  3. В опорах высверливаются дырки, с помощью болтов и гаек заготовки собираются в каркас.
  4. Снизу опоры обвязываются уголком. Дополнительная рама придаст изделию прочность и устойчивость, ее можно использовать для обустройства полки.
  5. Болгаркой выпиливаются прямоугольники для днища и бортиков. Крепление к уголкам проводится болтами, саморезами или заклепками.

Изготовление мангала с использованием сварки

Сварной мангал изготавливается намного быстрее и проще, чем сборная конструкция. При этом прочность и надежность готового изделия будет выше за счет его монолитности.

Работа проводится в такой последовательности:

  1. Из труб и уголков сваривается подставка под очажную часть. В зависимости от выбранного проекта ножки делаются в съемном или стационарном исполнении.
  2. На листе стали намечаются контуры днища и бортиков. Болгаркой вырезаются прямоугольники. Проводится выравнивание и зачистка краев заготовок.
  3. Поочередно приваривается днище, а затем бортики. Вертикаль контролируется угольником. Дрелью высверливаются дырки для поддувала.
  4. Проводится доработка изделия – прорезаются выемки для шампуров, привариваются ручки, крючки, элементы ковки и упоры для полочек.

В заключение изделие шлифуется и полируется.

Как сделать мангал чемодан своими руками. Мангалы чемоданы

Как сделать Мангал – дипломат + чертежи

Мастеру понравилась одна модель (очень дорогая), которая есть в магазине, он нашел чертежи и сделал что-то похожее (см фото в галерее)

Комментарий автора “Мастера добавили от себя более фигурную ручку которая зажимает короткие створки (они накрывают длинные) при походном положении + по центру снизу приварили 2 гайки и добавили арматуринку по совместительству — кочерга))))) — держит ножки в походном положении.”

View the embedded image gallery online at:

Автор фото: barleksИсточник фото: drive2.ru/l/6910634/

Мангал “Три Икса” или “Ноутбук” своими руками

Вот описание автора:”Преимущество в том, что в нем нет отдельных частей, которые могут потеряться или быть оставленными на природе. Все части скреплены петлями и механизмами. Мангал раскладывается и складывается в течении 5 секунд. Конструкция на столько прочная, что на нем можно сидеть, прыгать как в сложенном так и в разложенном состоянии, при этом он не сломается. В мангале предусмотрены удобные болты с вертушками фиксирующие ручки, для того чтобы мангал не раскладывался в неподходящий момент, болты расположены на ручках, их фиксируют, когда мангал находится в сложенном состоянии, для переноски и хранения. так-же данные болты можно использовать в чрезвычайной ситуации если 5 мм клепки скрепляющие ножки сорвало (мало вероятное событие, но тем не менее от подобной ситуации выход предусмотрен), болтами можно зафиксировать механизм крепления 2-х половинок и ножки.”

Внимание! не рекомендуется мангал тушить водой, когда в нем горящие угли без острой необходимости, но данное действие не нарушает конструкцию и работоспособность (детали не уводит!). Рекомендуется дождаться, когда угли прогорят или высыпать оставшиеся угли на землю и потушить их, дождаться когда мангал остынет до оптимальной температуры и приступать к сборке

View the embedded image gallery online at:

Вот

Автор фото: omega-777 Источник фото: drive2.ru/c/512343282559221924/

Раскладной мангал – чемоданчик

Застежки скручены со шкафаМеталл = 2 ммРазмеры = примерно 450х200х250

View the embedded image gallery online at:

Автор фото: bumer600 Источник фото: drive2.ru/c/1798357/

Комментарий автора:”Мангал разборный. “Длинные” стенки на петлях складываются, а торцевые (короткие) вытаскиваются и вставляются по направляющим запилам и штифту по середине. Благодаря этому, можно снять одну торцевую сторону и поставить на мангал коптильню — будет жаровня. Снизу удобно подкладывать дрова.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

  • раскладные;
  • сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Создание мангала с навесом

Навес сможет защитить жаровню от осадков, сделать тенек, да и просто дополнить внешний вид конструкции. Если вы приделайте кованые детали к верхней защите, получится очень красиво и привлекательно.

Перед изготовлением займитесь созданием эскиза и чертежа. Никаких стандартов нет – пользуйтесь собственной фантазией и придумывайте уникальное изделие.

Материал вы тоже можете брать любой, но возьмите во внимание тот факт, что все детали подвергнутся воздействию повышенной температуры. Именно поэтому для навеса рекомендуется брать черепицу из металла либо профильный лист

Если вы берете металлическую черепицу, важно сварить надежную и крепкую конструкцию. С боковых сторон к ней прикрепляется угловой профиль их металла, который послужит основанием для навеса

Из минусов такой жаровни выделяют то, что она много весит и дорого стоит. А если вы захотите сделать изделие более функциональным и приделать к нему что-нибудь еще, вес и стоимость только увеличатся. Несмотря на это, подобная модель обладает следующими достоинствами:

  • Можно использовать жаровню в любое время года, при любых погодных условиях;
  • Топливо расходуется вполне экономно;
  • Рабочее пространство будет надежно защищено от внешних факторов;
  • Эксплуатационный срок довольно велик;
  • Появляется возможность оснастить конструкцию дополнительными деталями (например, приделать столешницу, поленницу, коптильню и прочее).

Вы также можете воспользоваться нержавеющими декорированными элементами, чтобы придать жаровне более презентабельный и интересный внешний вид.

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

  • овальная форма с широкими бортами;
  • приплюснутая крышка для подогрева сковород, горшков с пищей;
  • небольшие ножки и ручки для переноски на торцевых стенках;
  • мясо обжаривалось кусками, нанизанными на шампуры;
  • в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

  • этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
  • организация досуга и загородного пикника называлась аналогичным образом;
  • даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

  • листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;
  • чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;
  • кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.

Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

  • бочка 200 литров или пропановый баллон;
  • кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);
  • диск грузового авто или барабан стиральной машины;
  • чугунная столешница швейной машины или чаша ванны.

Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

  1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;
  2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;
  3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.

От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Каким должен быть мангал – характеристика

Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:

  • Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
  • Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
