Как производится армирование ленточного фундамента своими руками

Виды бетонных оснований под колонну

Фундамент под колонну может быть либо сборным, либо монолитным.

  • Сборный тип производится на заводах железобетонных изделий по специальным стандартам – это так называемые «стаканы». Монтаж их производится уже в готовом для дальнейшей эксплуатации виде.
  • Монолитный фундамент отливают из бетона прямо на месте установки будущей колонны. Изготавливается он с учётом целого ряда нюансов – прежде всего, типа грунта и предполагаемой нагрузки.

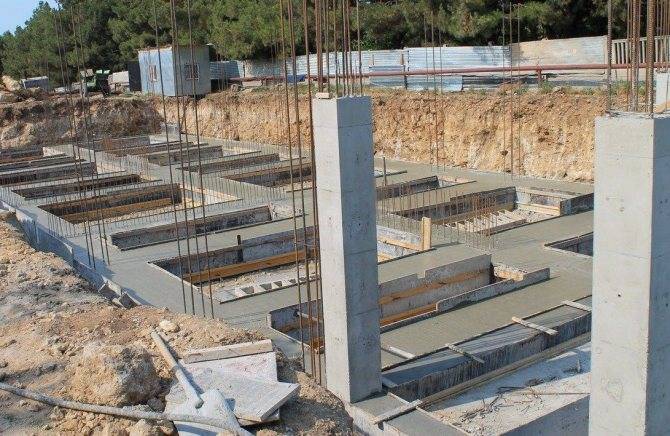

Особенность конструкции с использованием колонн состоит в том, что каждая опора «работает» индивидуально. Поэтому, при неправильном устройстве основания, возможно проседание или перекос отдельных колонн, что чревато разрушением всей постройки.


Каркас для заливки монолитного основания колонны

По типу устройства монолитные фундаменты под колонны (как их ещё называют в архитектуре – «столпы»), бывают:

  1. Ленточными.
  2. Сплошными.
  3. Столбчатыми.
  4. Свайными.

Рассмотрим подробнее разные виды монолитных железобетонных фундаментов для столбчатых опор.

Столбчатый фундамент

Как видно из названия, он имеет форму заглублённого в землю столба. Изготавливается в основном из железобетона, и предназначен для установки несущих опор на слабых и болотистых грунтах. Может также применяться и на твёрдых почвах как наименее затратный вариант – на его устройство уходит гораздо меньше материала и времени.

Ленточный фундамент


Конструкция ленточного основания под размещение колонн Ленточное основание под каркасное здание применяется в том случае, если проектом предусмотрено заполнение пространства между колоннами капитальными стенами из кирпича, шлакоблока, газобетона и т.д. Конструктивно он представляет бетонную полосу, залитую по периметру будущего здания, а также под внутренними капитальными стенами. Главным отличием ленточного основания под столбчатые опоры от обычного ленточного фундамента – это усиление в местах монтажа будущих колонн.

Сплошное основание

Представляет собой монолитную бетонную плиту, залитую по всей площади будущей постройки. Монтаж опор при этом производится по периметру плиты. В точках их установки производится усиление металлического каркаса, или углубление бетонного основания.

Свайные основания

Монтаж опор на сваях производится в основном там, где из-за характеристик грунта невозможно устройство других типов фундамента. Например, при строительстве зданий на насыпных грунтах и в болотистой местности с высоким уровнем грунтовых вод.

В зависимости от размеров здания могут применяться сваи различной величины и конструкции. Для возведения лёгких построек вполне достаточно будет винтовых или буронабивных свай, которые без труда можно смонтировать своими руками.

Обустройство каркаса фундамента

Монолитный фундамент армируется в виде цельного единого каркаса на всю высоту. Расстояние между отдельными арматурными прутьями должно обеспечивать свободное прохождение бетонной смеси между ними. Иначе говоря, если в бетоне используется щебень фракции 20-40, то промежуток между прутьями каркаса должен быть не менее 4 см.

Применение бутового камня намного дешевле обычной бетонной смеси, но для создания единой конструкции необходима перевязка фундамента по всему периметру. Арматурный каркас несовместим с камнем больших размеров, в таких случаях технологическим решением становится устройство армопояса снизу и сверху фундамента.


Через каркас должны свободно проходить даже самые крупные фракции бетонаИсточник earny.ru

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

  • Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
  • Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
  • На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
  • Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

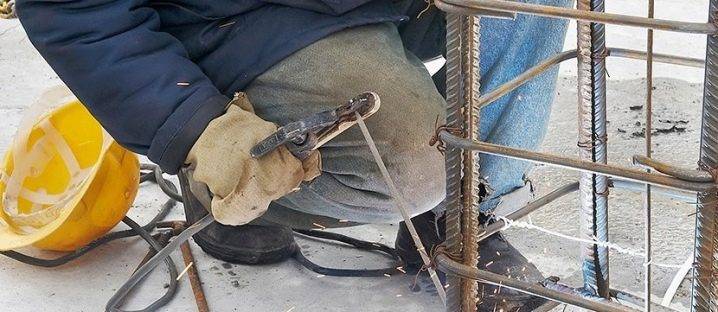

  • Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
  • Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
  • Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

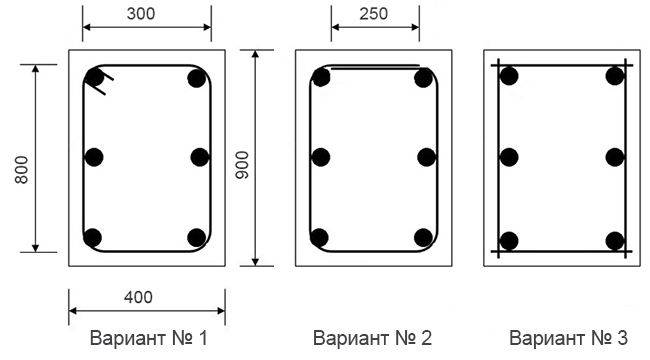

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

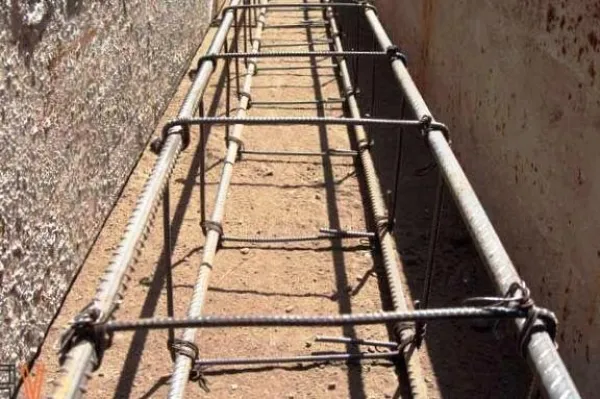

Типовая конструкция для армирования прямых участков

В поперечном сечении продольные пруты могут быть расположены по периметру и внутри прямоугольника, который соответствует форме поперечным связующим пруткам. В результате создается конструкция, напоминающая длинную коробку с углами без стенок. Такое расположение несущих арматурных струн позволяет одновременно компенсировать вертикальные нагрузки от веса здания и горизонтальное напряжение от грунта.

Каждый горизонтальный ряд называется поясом, и каждой из армопоясов способен компенсировать вертикальную нагрузку, располагаясь в пространстве 300-350 мм. То есть для фундамента высотой 700-900 мм достаточно двух поясов, а при большей высоте их количество необходимо увеличивать. Но определить необходимое сечение арматурных прутов и их общее количество правильно сможет только специалист.

Вязка арматуры

Пространственное положение продольных несущих струн фиксируется поперечными прутками, расположенными вертикально и горизонтально. Соединения в единую конструкцию выполняются при помощи вязальной проволоки и специального крючка. Использовать сварку не рекомендуется, поскольку сильный нагрев металла ухудшает прочность арматуры, а значит, ослабляет всю фундаментную конструкцию.

Применение фиксатора “звездочка” для установки дистанции

Расположение прутов должно быть таким, чтобы покрывающий слой бетона был не менее 50 мм. Это обеспечит защиту металла от воздействия коррозии. Выполнить точную фиксацию струн можно при помощи различных распорок. Но намного проще это сделать, устанавливая на арматуру специальные пластиковые фиксаторы «звездочка», а снизу подложив типовые опорные стойки из полимерных материалов.

 Армирование углов и примыканий

Именно углам фундамента стоит уделить особое внимание, так как на них идет большая часть нагрузки всего здания. Кроме этого, углы и примыкания являются зонами разнонаправленного напряжения

Главной ошибкой, которую допускают многие, является вязка перекрестий арматуры. В этом случаи разрыв соединения происходит с высокой вероятностью. Для углов и стыков используются так называемые соединения “лапка” или Г-образное и внахлест или П-образгное.

Такая технология предусматривает использование согнутых из арматуры хомутов, заходящих за поворот опалубки на размер, соответствующий 50*d (где D это диаметр прута, который вы применяете).

Схема армирования ленточного фундамента

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

Для частных малоэтажных домов в основном используются две схемы армирования:

  • четырьмя стержнями
  • шестью стержнями

Какую схему армирования выбрать? Все очень просто:

Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм).В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.

И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.

Подготовительные работы

Схема разметки под ленточный фундамент.

Как и все виды работ, подготовка каркаса будущего основания требует производства некоторых расчетов. Всесторонний учет возникающих нагрузок и характеристик грунта позволит грамотно подобрать необходимые материалы и схемы армирования (рис. 1). Выполнить такие расчеты самостоятельно для большинства станет весьма трудной задачей, а потому следует обратиться к специалистам. Помимо грамотно произведенных вычислений опытный строитель сможет дать дельные советы по подбору стальных прутьев (марки и диаметра), комплектующих и необходимого инвентаря. В качестве таковых вам понадобятся:

  • стержни арматуры класса АIII круглого профиля с диаметром сечения 10 -16 мм (для формирования продольной основы каркаса);
  • гладкие пруты арматуры класса АI, имеющие диаметр в 6 — 8 мм (для создания поперечной основы и крепления продольных стержней на расчетной высоте);
  • вязальная проволока;
  • специальный ключ (при его наличии вязка арматуры для ленточного фундамента значительно упрощается, ускоряя процесс обустройства каркаса);
  • сварочное оборудование (для отдельных марок арматуры с маркировкой «С» допускается использование сварки для соединения продольных и поперечных элементов).

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

  1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
  2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
  3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

  1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
  2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
  3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
  4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
  5. Все соединения арматуры скручиваются вязальной проволокой.
  6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
  7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
  8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.
