Автоматические гаражные ворота: плюсы и минусы

Как сделать автоматические ворота своими руками

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
Требуется гарантированно свободная территория по траектории движения створок.
Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

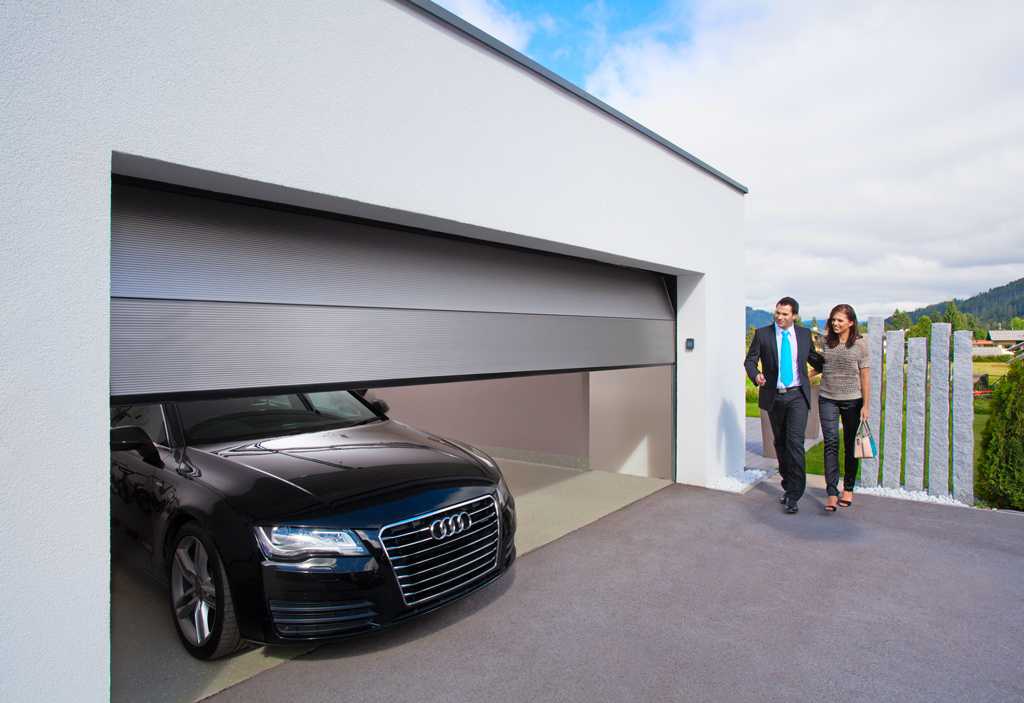

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают. На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

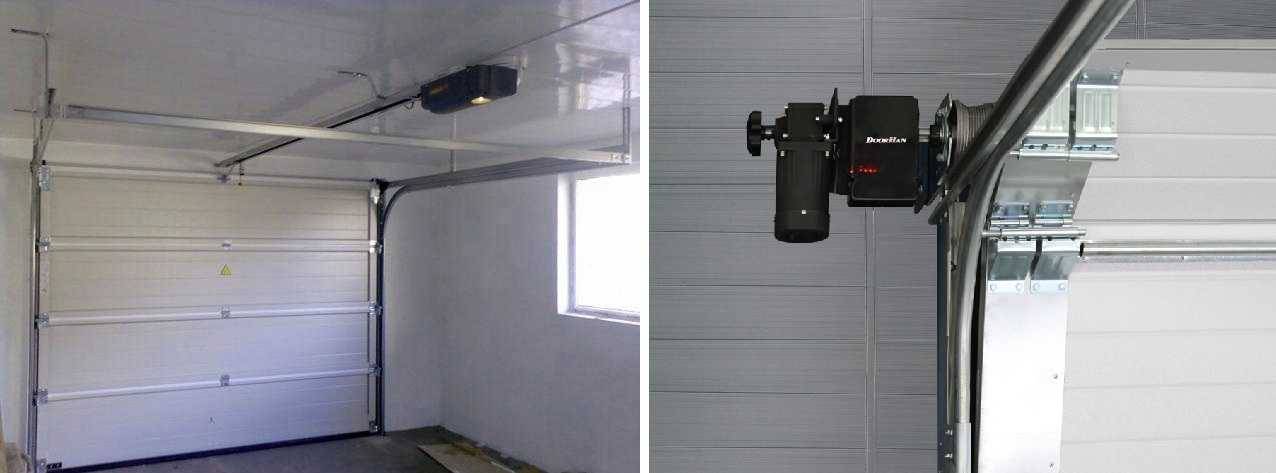

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди

В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
Достаточная жесткость для сопротивления ветровым нагрузкам.
Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».

Вид тоже довольно солидный

В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

Высокая цена.
Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Виды приводов

Если в гараже уже имеются простые ворота распашного типа, чтобы их открыть, можно применять такие виды автоматического привода:

Подземный – относительно сложный для самостоятельной установки. Нижняя часть этого вида устанавливается в землю, верхняя ставится на шарнир у основания.
Линейный – характеризуется надежной защитой от проникновения. Конструкция устанавливается изнутри на дверь с массой не более 3 тонн.
Рычажный – устанавливается с внутренней или внешней стороны. Открытие происходит благодаря тому, что прямой толкатель передает усилие рычагу.

Преимуществом указанных механизмов является то, что их можно поставить на имеющиеся ворота. Если говорить о недостатках, стоит отметить, что для установки потребуется свободное пространство у гаража и высокая парусность створок.

Автоматические ворота: особенности, достоинства и недостатки

Механизмы, обеспечивающие движение створок, требуют предварительного оснащения прилегающей территории. Применять их на площадках, не прошедших подготовительный этап, не рекомендуется.

Автоматика для ворот облегчает жизнь человека, чтобы открыть, либо закрыть дверцы, уже не нужно покидать машину, достаточно воспользоваться пультом управления и провести все необходимые манипуляции.

Достоинства:

Недостатки:

устаревшая конструкция;
вероятность провисания из-за высоких параметров веса полотна;
невысокий эксплуатационный срок.

Откатные системы часто вызывают проблемы с тем, что без обустройства несущей балки, подготовки фундамента, при их монтаже, не обойтись.

Откатные системы делятся на такие виды:

Консольные: полотно движется на роликах, что скользят на фундаменте из бетона. Отличаются практичностью, надежностью, имеют направляющие, размещенные на верхней части гаража.
Рельсовые: створки такой конструкции двигаются на роликах по направляющей, что установлена на проезжей части. Используются редко, требуются идеальной поверхности и уходовых мероприятия за рельсами.
Подвесные: направляющая находится на верху, по ней движется створка, прикрепленная на роликах. При этом высота полотна должна быть свыше 2 метров.

Гаражные ворота: разновидности и особенности их конструкций

Производители предлагают разнообразные варианты гаражных ворот. Они могут различаться размерами, особенностями своей конструкции. Выбирать для себя что-то определенное рекомендуется с учетом имеющихся возможностей, размеров машины, пожеланий и специфики расположения самого гаража.

Секционные гаражные ворота

Такие гаражные ворота представляют собой соединение нескольких секций. Они двигаются по полозьям, «отползая» на потолок или на стену. Могут быть автоматическими и механическими. Являются идеальным решением для небольших проемов.

Расчет размеров секционных ворот рассчитываются с учетом следующих моментов:

наличие свободных 10 см под потолком. Они нужны для установки полозьев и автоматики;
10-14 см с обеих сторон по стенам. Пространство требуется для монтажа направляющих.

Секционные гаражные ворота идеальны для гаража на 1 или 2 машины.

Рулонные гаражные ворота

Размеры такой конструкции подразумевают наличие свободных 13 см под потолком. Монтаж направляющих и мощность двигателя – наиболее важные показатели работы таких ворот.

Подходят для небольших гаражей. Могут быть изготовлены под заказ любого размера.

Подъемно-поворотные гаражные ворота

Такая конструкция отличается массивностью. Представляет собой цельное полотно, которое с помощью шарнирного механизма принимает горизонтальное положение и поднимается вверх. Требует наличия как минимум 25 см свободных для установки двигателя и механизма подъема.

Подъемно-поворотные гаражные ворота подходят для больших гаражей.

Распашные ворота

Самый простой в изготовлении и использовании вариант. Не имеет ограничений по размерам. Для их эксплуатации требуется свободное пространство перед въездом в гараж.

Открываются преимущественно вручную. Однако более дорогие варианты изготавливаются с применением автоматики.

Откатные ворота

Такой вариант гаражных ворот также часто применяется. Размеры откатных ворот могут быть практически любыми. Для их монтажа потребуется наличие свободного пространства вдоль стены, куда они будут отъезжать. Потому могут быть рекомендованы для больших гаражей.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

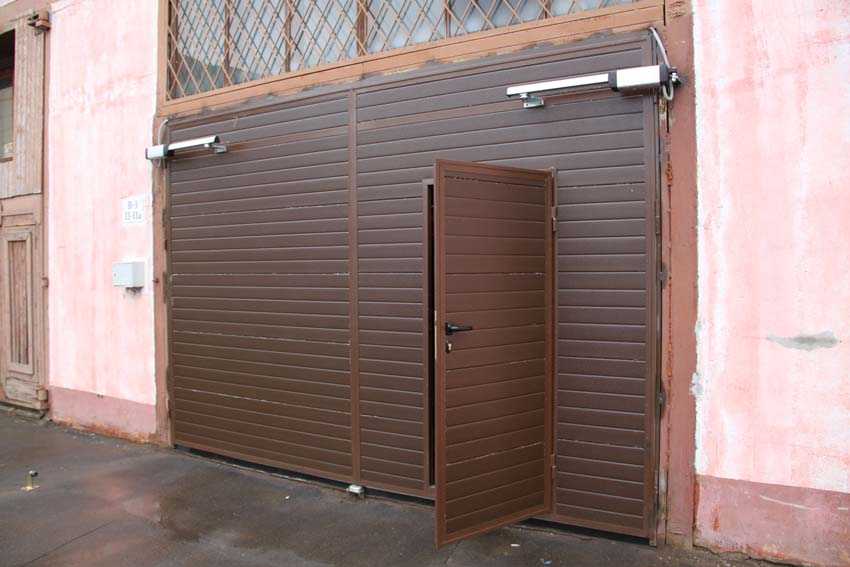

Распашные ворота с электроприводом

Виды приводов

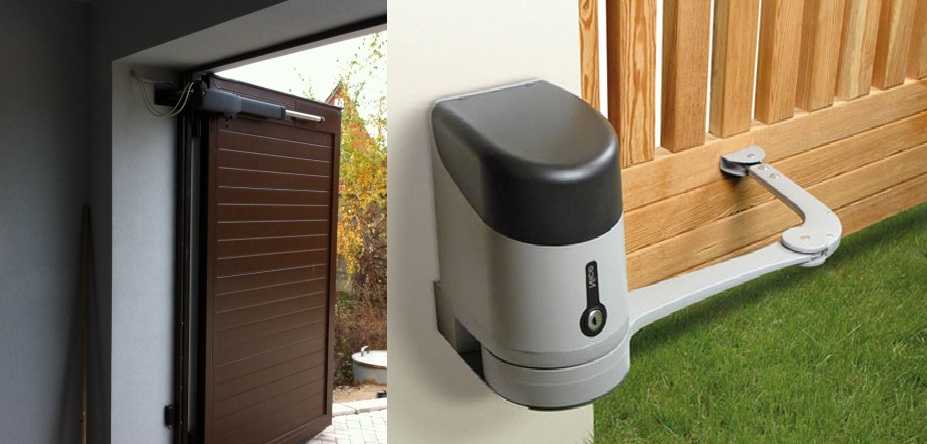

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

Требуют большого свободного пространства перед гаражом. Причем пространства расчищенного. То есть после снегопада сначала придется расчистить площадку, потому открывать ворота. Смысл в автоматизации в этом случае пропадает.
Есть вероятность повредить авто: поставив его слишком близко к воротам и не удержав створку, не закрепив створки ворот, получить ими «по корпусу» при сильном порыве ветра.
Распашные ворота с электроприводом
Имеют большую парусность, потому при подборе привода надо брать его с солидным запасом — чтобы преодолеть сопротивление ветра и удержать створки на месте.
Обычно представляют собой просто лист металла на раме, то есть , являются «холодными». Можно их утеплить, но это увеличивает и так немалую массу, привод нужен еще более мощный (и дорогой).
Сложно добиться герметичности.

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Оптимальная цена

Стоимость секционных ворот может варьироваться в зависимости от размера, комплектации и наличия дополнительных опций, таких как установка калитки и окошек.

Гаражные ворота автоматического типа уже давно стали товаром народного потребления. Именно поэтому каждый пользователь может найти себе товар на любой карман.

Как выбрать ворота для гаража

Выбор ворот для гаража зависит от предпочтений покупателя. Немаловажную роль имеет ценовая категория. Однако существует несколько практических рекомендаций, помогающих избежать ошибок при покупке.

Утеплить ворота своими руками можно обычным пенопластом

Подбирать модель можно, опираясь на следующие производственные показатели:

Покрытие ворот полимерами. Необходимо удостовериться в качестве материала. Рекомендуется уточнить, какой способ оцинковки был использован при производстве данной модели. Этот момент оказывает влияние на стойкость к ржавлению и длительность эксплуатации.
Устойчивость к возгоранию наполнителя. Если применялся полиуретан, следует определить, не загорается ли пена и не крошиться при надавливании. Это важный момент, так как при воздействии низких температур качественный наполнитель предотвращает поломку ворот. Обычно производители, выпускающие качественную продукцию, дают гарантию сроком в 10 лет. Недорогие конструкции быстро деформируются и перестают функционировать.
Наличие блокировочного устройства. У секционных ворот зачастую происходит обрыв пружин. Падение ворот предотвратит установка устройства блокировки.
Уровень теплоизоляции. С наступлением холодов некоторые элементы ворот могут замерзнуть. Рекомендуется выяснить, какой материал использован, включены ли в конструкцию детали, которые способны замерзнуть, подлежат ли открытию эти элементы.
Защита от взлома. Абсолютной гарантии ни один производитель дать не может, но изделие должно продержаться какое-то время, необходимое для приезда представителей охранной фирмы.
Гарантийный срок. Продолжительность службы высококачественных изделий составляет как минимум 5 лет. Большую роль играет правильный уход за конструкцией, предполагающий смазку и слежение за функциональностью замков.

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.
Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.

Какие бывают приводы подъемно-поворотных автоматических гаражных ворот

Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна

При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

Необходимое для открывания ворот место перед гаражом становится значительно меньше.
Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.
Полотно не мешает при выезде.

Общее устройство подъемно-поворотных механизмов

Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

В совсем низких гаражах такую систему не поставишь.
Большая парусность, что требует большей мощности привода.
Вручную требуются солидные усилия.

Подъемно-поворотные ворота все равно требуют наличия свободного пространства перед гаражом

Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают. На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором
