Особенности установки теплого пола в деревянном доме

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

сокращает высоту помещения
Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

  • Пенофол (металлизированный вспененный полиэтилен);
  • Отражающий поролоновый экран, приклеиваемый за радиаторами;
  • Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

  1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
  2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
  3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Установка кабельной отопительной системы своими руками

Необходимые материалы и инструменты

В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

  • Нагревательный кабель.
  • Терморегулятор.
  • Фольга и материал для теплоизоляции.
  • Гофрированная трубка.
  • Монтажная лента.
  • Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
  • Элементы крепления.
  • Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

Руководство по укладке

При установке кабельной конструкции необходимо учитывать ряд нюансов:

  1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
  2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
  3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

Главное при укладке кабеля — равномерное распределить его по всей поверхности пола

Технология монтажных работ сводится к следующему:

  1. Перекрытия очищаются от пыли и прочих загрязнений.
  2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
  3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
  4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
  5. Поверх термоизоляционного слоя стелется оцинкованная сетка.

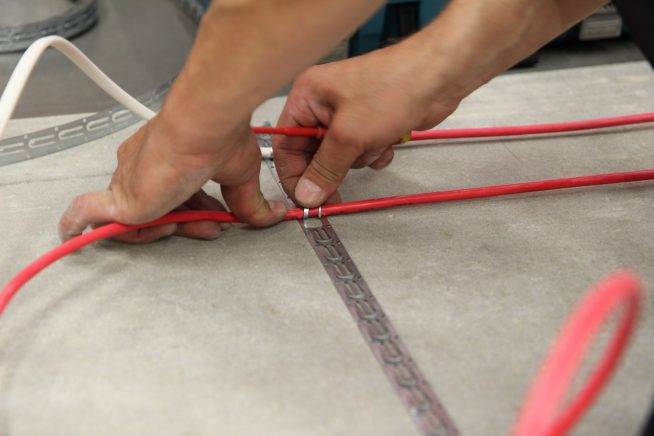

  6. На сетку укладывается нагревательный кабель.
  7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.
  8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

Достоинства и недостатки

На что обратить внимание при выборе

К достоинствам и недостаткам водяного теплого пола следует отнести:

  • высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
  • экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
  • безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
  • тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
  • высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
  • если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.
  • зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
  • опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
  • административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
  • монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.

Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы.

Зависит это от ряда различных условий и факторов:

  • особенности укладки «пирога» пола;
  • разновидность перекрытия;
  • изношенность перекрытия;
  • особенности помещения, в котором будет осуществляться подогрев;
  • предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

  • электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: “Электрический теплый пол на деревянный пол – варианты обустройства”). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
  • водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Чем утеплить пол

Материалов для утепления пола множество: начиная от используемых нашими дедами опилок и сухой листвы и заканчивая современными дорогостоящими теплоизолирующими материалами.Выбор теплоизоляции чаще всего опирается на финансовые возможности хозяина, но обязательно нужно учитывать тип основания и предполагаемый способ укладки утеплителя.

Если ограничения в денежных средствах нет, то можно приобрести предлагаемые производителями современные, легкие и удобные в монтаже материалы. Разработанные технологии теплоизоляции пола и высококачественные материалы помогут быстро и легко справиться с утеплением пола собственными силами. Если же такие материалы не по карману, то придется вспомнить проверенные народные методики.

Схемы теплоизоляции деревянных полов

Бюджетные утеплители

Домашние мастера для утепления пола часто используют различные подручные материалы и отходы производства из своей местности. В качестве теплоизоляторов могут применяться:

Сухие опилки. Если недалеко есть деревоперерабатывающий цех, то такой утеплитель станет дешевой альтернативой дорогостоящим материалам

Следует помнить, что опилки, как любое дерево активно впитывают влагу, поэтому при утеплении пола этим способом очень важно предусмотреть качественную гидроизоляцию и со стороны земли и со стороны комнаты. Альтернативой опилкам могут служить сухие листья.

Опилочные гранулы

Это более современный вариант сухих опилок. Такие гранулы хороши тем, что их обрабатывают антипиреном и антисептиком. Это защищает опилки, а значит и пол от плесени, грибков и грызунов.

Шлак. Очень дешевый материал, который образуется на крупных производственных мощностях. Чаще всего его применяют для утепления пола по грунту.

Керамзит. Прекрасный недорогой теплоизолятор, который отличается легкостью и экологичностью.

Минеральная вата. Материал новомодных гофрированных оболочек и слоя фольги давно известен потребителям и продолжает активно использоваться для утепления различных поверхностей. Это легкий, надежный и сравнительно недорогой утеплитель.

Стекловолокно и шлаковата. Эти материалы выпускаются как в рулонах, так и в матах. Они легки в укладке и позволяют достигнуть хороших результатов.

Пенопласт. Сравнительно новый утеплитель, нашедший своих поклонников среди владельцев частных домов и дач. Он легкий, не впитывает влагу и легко укладывается, однако требует защиты от грызунов. Основным недостатком пенопласта является его горючесть и образование при горении большого количества едкого дыма.

Все перечисленные материалы недорогие, но при выполнении правил их укладки предотвратят потери полом тепла. К сожалению, укладка большинства из них требует значительных трудозатрат.

Утеплители для деревянного пола частного дома

Современные высокотехнологичные утеплители

Если потребитель не стеснен в средствах, то он может утеплить деревянный пол в частном доме более современными теплоизоляторами:

  • Пеноплекс – выпускается в плитах. Материал обладает повышенной прочностью и имеет прекрасные гидроизоляционные свойства;
  • Вермикулит – выпускается путем переработки гидратированной слюды. Материал отличается не только прекрасными теплоизоляционными свойствами, но и долговечностью;
  • Маты и плиты из стекловаты, вспененного полистирола и базальта с наложенной фольгизированной стороной, которая призвана отражать тепловые лучи. Это материалы под маркой Термолайф, Урса, Изовент, Изолайт, Пенофол.
  • Эковата и полиуретановая пена помогут создать плотный слой утеплителя, не пропускающий влагу. Единственный минус этих материалов в том, что для их задувки необходимо специальное оборудование.

Модернизированные варианты теплоизоляции пола

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

  • даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
  • логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
  • оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Подготовительные работы

Теплый пол в деревянном доме начинается с установки котла, выбора схемы сбрасывания излишнего давления, а с ним и воды, крепления на стену насоса и коллектора.

Дальнейшая подготовка зависит от статуса здания. Жилое: все подготовительные работы рассматриваются в этом разделе. Новостройка — отнесены к основным монтажным операциям. Установка газового котла возможна внутри жилого здания, в одном из помещений. Для твердотопливных котлов, а также работающих на дизельном топливе нужно отдельное техническое помещение (пристройка, подвал).

Сложнее для домашнего мастера выбрать схему сброса давления. Они бывают с открытым и закрытым контуром. Отметим, что за длительный период работы в строительстве, плюсов у открытой системы специалисты не могут привести. А вот минусы — пожалуйста:

  • вынос расширительного бачка в верхнюю точку здания, а это чердак, требует его утепления;
  • необходимо постоянно контролировать уровень теплоносителя и регулярно его подливать;
  • ограничено давление котла;
  • коррозия металла из-за контакта с кислородом.

полностью ограничен контакт с воздухом — нет процессов окисления (ничто не ржавеет);
расширительные баки компенсируют не только давление котла, но и расширение теплоносителя под воздействием высоких температур;
можно использовать антифриз, что важно, когда в доме не живут постоянно;
расширители можно размещать в любом месте, в том числе рядом с котлом;
температура кипения теплоносителя, за счет повышения давления смещается с +100oС до +120oС;
высокое давление облегчает работу насосов.

Вывод: если не хочется проблем в процессе эксплуатации нужно устанавливать закрытую систему компенсации расширения воды.

Закрытая система водяного отопления.

На следующем этапе на стену крепятся насос и коллектор. С ними соединяется котел. Подключение производится трубами большего диаметра.

Подготовительные работы в жилом доме

Непосредственно перед сборкой системы отопления в жилом доме нужно:

  1. из помещения вынести мебель;
  2. снять плинтуса;
  3. удалить старое напольное покрытие;
  4. провести ревизию древесины в черновом полу;
  5. заменить гнилые элементы, дополнительно прикрепить к черепному бруску доски и т.д.;
  6. заделать щели между досками и дырки от выпавших сучков;
  7. обработать дерево антисептиком;
  8. загрунтовать поверхность;
  9. провести гидроизоляционные работы. Подробная инструкция находится в работе «Гидроизоляция пола в деревянном доме».

Более подробно о подготовке основания пола для дальнейших работ можно посмотреть здесь.

Укладка бетона на грунт

Изначально нужно определить нужную высоту пола и пометить ее при помощи шнура, обмотав его на колышках. Данный уровень будет указывать, до какой степени необходимо залить бетон. Затем выполняется уложение и утрамбовка слоев:

  • гравий засыпается по уровень колышек, которые в будущем будут извлечены;
  • сверху гравия утрамбовывается слой песка;
  • следующим слоем будет полиэтиленовая пленка, которая играет роль гидроизолятора.

Бетон заливается на пленку, края которой выше уровня бетона, разравнивается и накрывается еще одной пленкой для быстрого застывания. Для максимальной прочности бетона, его не стоит подвергать физическим нагрузкам примерно месяц. Для создания стяжки, после полного застывания бетонного слоя, необходимо нанести жидкий цемент.

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

  • на сплошной деревянный пол;
  • на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

  1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

  • Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
  • Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

  1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

  • Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
  • Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

  • Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
  • Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
