Автополив своими руками

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива – дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Типы поливочных систем

Поливать растения в автоматизированном режиме можно как на открытом грунте, так и в тепличных помещениях. Однако масштабы и методы для этого будут различные. Воду для автоматического полива можно подавать такими методами:

1. При помощи дождевателей, где через специализированные приспособления вода разбрызгивается на поверхность почвы, имитируя небольшой дождь. Подобный метод автоматизированного полива принято использовать для орошения больших газонов. Травяное покрытие хорошо реагирует на дождевальное внесение воды. Использование для других растений очень ограничено, потому что могут возникнуть разные заболевания.
2. Капельный корневой полив, при котором вода подводится прямо к растениям и подается маленькими каплями или небольшими струйками, прямо в место расположения корней. Подобный метод автоматизированного полива применяется для различных видов плодовых культур. Маленькие капельные системы можно изготовить самостоятельно и применить на балконе для комнатных культур. Так как вода попадает в то место, куда и необходимо, подобный вид полива принято называть точечным.
3. Подземное внесение влаги, которое организовано по предыдущей технологии. Отличием являются лишь шланги. Они должны быть очень прочными и похожими на капельницы. При изготовлении такого материала в его составе используют специальные гербициды, которые предотвращают забивание корнями выходных отверстий. Других особенностей у этой системы автоматического полива нет.

Несмотря на различные методы подачи воды, система автоматического полива изготавливается одинаково. Главным отличием является лишь рабочее давление. В капельном методе подаче воды хватает низкого давления самотечных систем, которое составляет 0,3 атмосферы. Для дождевателей давление в системе должно быть намного больше. Именно поэтому детали системы полива и ее детали должны быть изготовлены для различного рабочего давления.

Схема и план

Первый этап работы по обустройству автоматической системы – составление плана, учитывающего расположение точек водозабора и зеленых насаждений. Самый простой способ полива растений – использование резиновых шлангов, однако из-за попадания струи воды в почву ее придется постоянно рыхлить, а это дополнительная утомительная работа.

Работы по составлению плана автоматического полива желательно начинать сразу при покупке участка до того, как на нем появятся зеленые насаждения. Однако если это не было сделано сразу, придется строить план в соответствии с уже существующим раскладом.

Для работы с планом потребуется обычная бумага-миллиметровка с разметкой. На ней нужно нарисовать расположение всех важных элементов: жилого дома, беседок, хозяйственных построек, мангала и т. д. Кроме того, на плане отражается расположение насосной станции и всех зеленых насаждений, которые система будет поливать. Если участок пока не засажен, то можно сначала продумывать систему полива, под которую будет удобно расположить цветники и грядки.

В идеале насосная станция должна располагаться в центральной части участка, это позволит прокладывать магистрали для подачи воды на одинаковую длину, и давление во всей системе будет равномерным. Количество и расположение дождевателей определяется радиусом их действия. Если, к примеру, он составляет 25 метров, нужно расчертить на плане расположение спринклеров и радиус их работы в идее кругов.

Последний этап проектировки – перенесение плана с бумаги на участок. Для этого необходимо использовать шнур и колышки: ими обозначаются все трубопроводные магистрали, а колышки устанавливаются там, где будут стоять спринклеры. Это позволит оценить правильность расположения системы.

Монтаж

Когда готов проект и закуплены все необходимые материалы, можно приступать к непосредственному монтажу системы в следующем порядке:

1. Производится установка насосной станции и прочего оборудования, предназначенного для управления работой системы.

2. Прокапываются траншеи для укладки трубопроводов. Когда монтируется система автоматического полива на даче своими руками, многие профессионалы советуют укладывать трубы на глубине около 1 метра. Это обеспечивает их защиту от промерзания. На деле же такая работа является очень трудоемкой, поэтому допустимо прокапывать траншеи глубиной 30-40 см, обеспечивая осенью слив воды с трубопроводов. Для этого на самых нижних участках труб устанавливаются дренажные клапаны.

Монтаж трубопровода для автополива в траншеи

Верхняя часть грунта срезается квадратами с таким расчетом, чтобы можно было эти квадраты вернуть на свои места поверх проложенных труб.

3. На поверхности участка собирается поливная конструкция. Отдельные участки трубопроводов соединяются посредством фитингов. К общей магистрали подключаются дождеватели и капельные шланги.

4. Собранная система тестируется методом подачи в нее воды. В случае обнаружения протечек производится устранение неполадок.

5. Если конструкция герметична, она укладывается в подготовленные траншеи. Спринклеры выводятся к поверхности почвы.

6. Траншеи закладываются кусками дерна, которые ранее были срезаны.

Готовый вариант автоматического полива с таймером для теплицы

Если у вас нет желания самостоятельно рассчитывать поливную конструкцию и покупать для ее обустройства расходные материалы, можно приобрести уже готовую систему. В комплект оборудования входят насосная станция и все необходимые автоматические устройства. Благодаря такой конструкции можно, например, соорудить на участке автоматический полив теплицы с таймером. Необходимым условием для этого, как и для самодельной системы, является наличие электричества и водопровода.

Как поливать цветы во время отпуска: готовые системы

Если у вас нет времени изготавливать систему автоматического полива самостоятельно, можно купить готовое приспособление в магазине для цветоводов. Ниже вы познакомитесь с различными вариантами автополива разной ценовой категории и предназначения.

Микрокапельные системы автополива

Если вы владеете большим разнообразием комнатных растений, стоит присмотреться к микрокапельной системе. Принцип приспособления напоминает устройство для автополива в теплицах и огородах. Для полноценной работы систему потребуется подключить к центральному водоснабжению. Дополнительно можно приобрести прибор для определения степени увлажненности почвы. После подключения к воде вам потребуется установить интенсивность полива на электронном таймере. После всех установок можно опробовать систему. Прибор будет подавать влагу в каждый горшок по небольшим трубочкам, с установленной частотой.

Если подключиться к сети водоснабжения не представляется возможным, обратите внимание на устройства, оснащенные резервуаром для воды

Кашпо с автополивом

В народе называется «умный горшок». Представляет собой сложную систему, в которую входят:

• емкость для растения;
• кашпо-резервуар с отверстием для жидкости;
• буферный слой;
• индикатор увлажненности.

Перед использованием кашпо с автополивом тщательно подготовьтесь. Высаживать растение в емкость лучше заранее, примерно за 3 месяца, чтобы корни достигли днища. При этом придерживайтесь следующего алгоритма действий:

• Купите в отделе для садоводов специальный субстрат Lechuza-pоn, который отлично справляется с дозировкой влаги.
• Застелите субстратом днище горшка.
• Следующим слоем насыпьте почву для растения.
• Высадите в емкость растение и присыпьте грунтом.
• Подождите пока корневище цветка разрастется (примерно 3 месяца).
• Заполните резервуар водой через специальное отверстие.

Ассортимент подобных приспособлений для увлажнения почвы растений широко представлен маркой Lechuza, товары которой отличаются отменным качеством пластика для емкости, надежным и устойчивым днищем, разнообразием форм и размеров, а также дополнительными деталями в виде пробки на дне.

Керамический конус

Воронки работают по принципу самодельной капельницы. Это самый недорогой вариант из покупных приспособлений. Воронки имеют конусообразную форму и предварительно заливаются водой. Чаще всего подобные приспособления изготавливают из глины в виде декоративных украшений для растений, например, лягушек, гномиков или кувшинов.

Для организации автополива комнатных растений можно воспользоваться готовыми системами или изготовить устройство самостоятельно. К правильному обустройству автоматического полива подготовьтесь заранее. Систему подбирайте в соответствии с сортом растения и длительностью вашего отсутствия.

Желательные аксессуары для системы автополива

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

Изготовление системы автоматического полива своими руками

Для того чтобы собрать систему автополива своими руками, нужно поработать с планом участка, начертить на нём расположение всех необходимых узлов. Планирование включает в себя расчёты мощности насоса, сечения подводящих шлангов.

Разработка плана и схемы автополива

Перенесите чертёж своего участка на миллиметровку в масштабе. Наметьте зоны, которые вы будете орошать, расположение источников воды. Уже на этом этапе вы сможете без особого труда рассчитать длину подводящих шлангов и количество разветвлений.

Когда определите места для полива, изучите и сделайте выбор типа распылителей. У каждого из них есть радиус действия – расставьте на плане точки распыления с учётом этих данных.

Расчёты гидравлики автополива

Расчёты гидравлики для автополива не так просты, как кажется на первый взгляд. Есть очень много переменных, которые нужно учесть: это и нормы полива растений, и расстояние между грядками, диаметр подводящих и отводящий трубопроводов. На самом деле сделать такие точные расчёты могут только профессионалы.

ФОТО: infourok.ruПрофессиональный расчёт позволяет максимально сэкономить на поливе, но сам по себе обойдётся вам довольно дорого

Есть другой, более простой алгоритм, который позволяет не совсем точно, но более-менее эффективно произвести расчёты. Уже на этапе составления схемы вы будете знать, сколько оросителей вам потребуется. У каждого из них в характеристиках указан штатный расход. Суммируйте все данные и вы получите общий расход, который должен обеспечить насос при напоре в 3–5 Атм.  Приобретайте насос, который покрывает потребность в полтора раза – не ошибётесь.

Если у вас будет работать только капельная система, то ей вполне достаточно и самотёка при условии, что ёмкость с водой находится хотя бы на небольшом возвышении, подставке под бочку высотой 40–60 см. Слишком мощный насос в системе автополива может порвать капельные шланги – будьте с этим очень осторожны. Опытные дачники рекомендуют для такой системы ставить понижающие редукторы, чтобы минимизировать скачки давления.

Как смонтировать подводящий трубопровод ля автополива

Есть два варианта монтажа подводящего трубопровода: над землёй или под землёй. По поверхности – отличный вариант для временного, сезонного полива. По окончании сезона вы можете разобрать всю систему. Подходит для участков, в которых вы постоянно меняете схему посадок.

Подземный способ – это окончательный вариант, который уже не будет подвергаться изменениям. Подходит для стационарных грядок, цветников и газонов. Шланги или трубы для такой системы заглубляются не менее чем на 30 см.

ФОТО: poliv-samara.ruТакая глубина защитит их от случайного повреждения при вспашке, копке или прополке

Часто для основной магистрали трубу прокладывают под садовой дорожкой, а уже от неё в стороны выводят на поверхность точки для подключения наземных шлангов.

Лучший вариант для магистрали автополива – полимерные трубы, которые не боятся коррозии и очень просто собираются с помощью фитингов. Самый простой вариант для сборки – ПНД-трубы, которые соединяются резьбовыми фитингами. Вам даже не потребуется специальный аппарат для сварки.

Если вы не разбираете систему на зиму, в нижней точке обязательно нужно установить кран для полного слива. Так вы можете быть спокойны за целостность даже в сильные морозы.

Как собрать автоматику для автополива

Автоматика – это важная часть системы автополива. Она может полностью освободить вас от забот об участке

Но важно правильно собрать и настроить пульт управления. Подробнее о том, как самому сделать капельный полив, – в небольшом видео:

Watch this video on YouTube

Что это такое

Автополив – это специальная система, которая осуществляет автоматическое орошение поверхности почвы.

При длительных командировках, автополив можно присоединить к канализации. Это обеспечит постоянный доступ растений к влаге.

Принцип действия

Каждый элемент системы выполняет свою роль:

1. Контроллер – это «мозг» конструкции, именно он следит за таймером автополива, подает воду, когда нужно и контролирует ее уровень.
2. Накопительная емкость – нагревает воду до нужной температуры.
3. Трубопровод – через него вода поступает в почву.
4. Насос – подает ее в систему.
5. Дождеватель и капельница – именно они поливают растения. В зависимости от настроек, подача воды происходит мелкими или крупными каплями.

Важную роль в системе автополива выполняет контролер. Именно он определяет, когда почва нуждается в орошении.

Необходимость автоматического полива для комнатных растений

Многие растения могут прожить без воды около трех недель. Здесь все зависит от погодных условий, структуры почвы и др. Сложно представить, как будет вести себя растение в засуху, поэтому, лучше подстраховаться и соорудить автополив для комнатных растений. Он производит орошение земли строго по необходимости.

Автополив – удобная система, которая обеспечивает необходимый для роста растений уровень влаги. Все производится по заданным параметрам, так что не стоит бояться, что влаги будет поступать слишком много или мало.

Плюсы и минусы

Преимуществами такой системы являются:

• рациональный расход воды – система сама анализирует, сколько влаги необходимо для грунта;
• удобно – не нужно постоянно ходить с ведрами, система сама позаботится о каждом растении;
• улучшение состояния земли – при таком варианте полива, воды расходуется столько, сколько это необходимо. Человек же льет «на глаз», что негативно сказывается на корнях растений, а также последующем их цветении и плодоношении;
• простая установка системы и уход за ней – создать конструкцию можно своими руками.

Среди недостатков выделяется высокая стоимость покупных автополивов, особенно, если требуется несколько таких систем. Однако этот минус окупается снижением расхода воды.

Как сделать капельный автополив своими руками

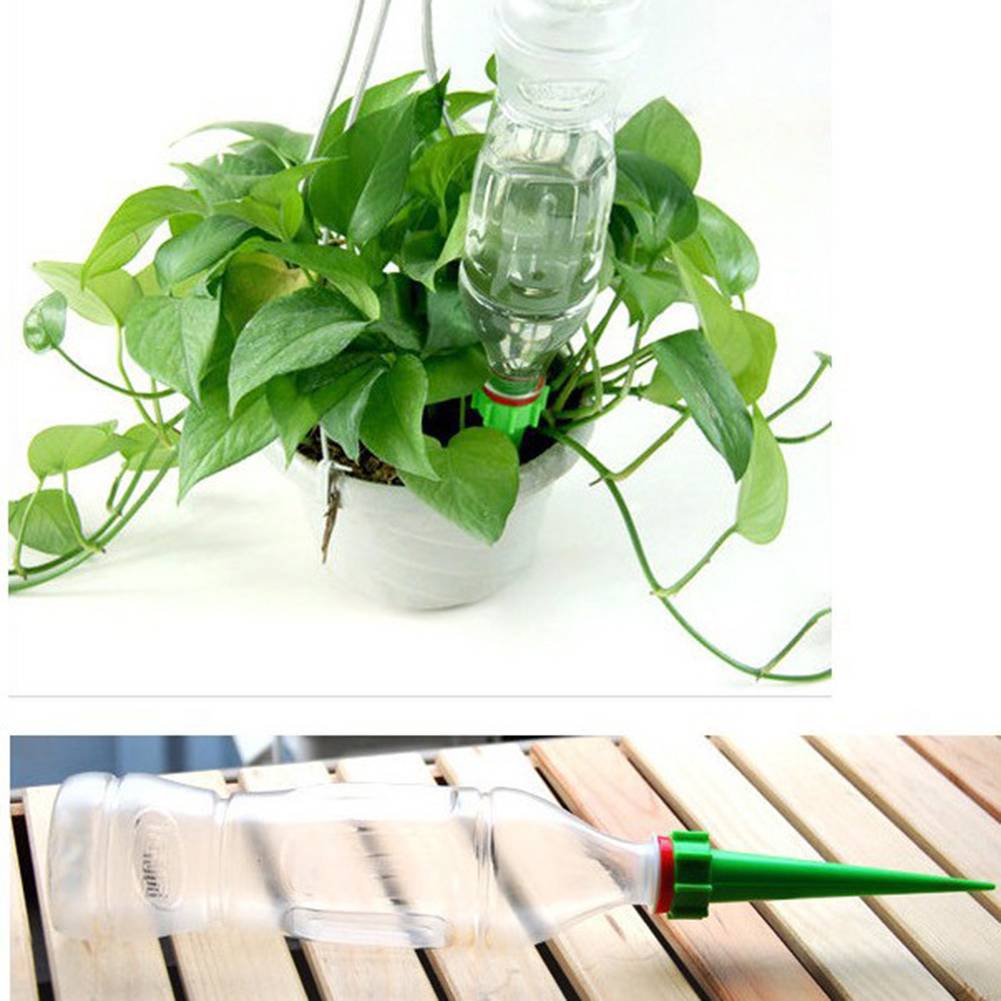

Этот простой и не затратный метод, который позволит оставить растения на длительное время. Чтобы его соорудить понадобятся пустые пластиковые бутылки с крышками.

В крышке проделывают несколько отверстий. Налить в бутылку воды, закрутить крышку и воткнуть в землю рядом с растением крышкой вниз.

Отверстия нужно делать таким образом, чтобы вода тихонько сочилась, а не выливалась струйкой. Размер бутылки выбирается исходя из того насколько большой цветок нужно поливать и на какое время растения остаются без присмотра.

Для небольшого кашпо будет достаточно бутылки в пол литра, а вот для больших горшков лучше взять емкость в 2 и более литров.

Система Фитиль

Простая в применении и широко известная система полива, которая предполагает использование большой емкости с водой и самодельных фитилей. Ими могут быть любые нитки, шпагат, бинт, шнурки. Один конец при помощи деревянного колышка закрепляется в горшке, другой опускается в воду.

Если вы часто отлучаетесь из дома, то можно установить фитиль во время посадки растения, продев его в отверстие на дне горшка. Только в этом случае следует применить синтетический шнур для импровизированного фитиля.

Перед тем как запустить такую систему полива, ее нужно протестировать – вода должна поступать в землю с нужной скоростью. Отрегулировать просто, достаточно правильно установить емкость с водой относительно кашпо с растениями.

Гидрогель, гранулированная глина, шарики

С автополивом хорошо справляется гидрогель или глина в гранулах, которые можно приобрести в цветочных магазинах и пропитать водой. Этот материал не только отлично впитывает большое количество влаги, но и отдает ее растениям при необходимости.

Для обустройства такого вида полива нужно:

• взять горшок немного больший по объему, чем тот в котором находилось;
• на дно насыпать глину или гидрогель;
• аккуратно вытащить земляной ком с корнями цветка, стараясь, чтобы он не рассыпался;
• поместить в заранее подготовленный горшок;
• пустоту с боков засыпать гидрогелем и накрыть грунт полиэтиленовой пленкой.

Достаточно хорошо пролить растение или поместить кашпо в воду на некоторое время, и ваш цветок длительное время будет получать живительную влагу.

Капельницы

Еще один эффективный способ обустроить автоматический полив для комнатных растений своими руками – использование медицинских капельниц. Для каждого горшка берется 1 капельница.

• отрезать иголки, скрепить капельницы до нужной длины, на концы подвесить груз;
• наполнить ведро водой и опустить в них концы с утяжелением;
• свободный конец установить в горшок и открыть регулятор до нужного состояния.

Важно! Выбрать способ автополива комнатных растений нужно до отъезда и испытать ее на работоспособность.

Красочные колбочки

Эти оригинальные изделия придумали в нашей стране – в цветные колбочки наливается вода, затем они соединяются со специальной ножкой, которую впоследствии втыкают в землю рядом с растением.

Преимущества этого способа полива следующие:

• оригинальное и практичное решение;
• эстетичный привлекательный вид;
• не нужно сооружать сложные конструкции.

Капиллярные маты

Это своего рода коврики, выполненные из гигроскопичного материала, которые можно купить в любом цветочном магазине. Один край этого коврика опускается в воду, а на второй устанавливают цветы.

Совет! Капиллярные маты лучше покупать в комплекте с поддонами – их 2 в один устанавливают цветы, а в другой наливают воду. Применяя этот метод, можно оставить растения без присмотра на 2 недели.

Минусы использования автоплива из личной практики

Начать хотелось бы с самого главного минуса – финансовых затрат. В самом начале установки системы потребуется вложение денежных средств. Конечно, система автополива, к счастью, не приравнивается к «стоимости самолета», тем не менее раскошелиться на покупку оборудования нам пришлось.

Да и в дальнейшем капельные ленты потребуется периодически менять, а также при необходимости заменять отдельные комплектующие (у нас, например, через три года сгорел погружной насос). И затраты на электроэнергию, в случае наличия насоса, также не стоит забывать.

Кроме того, на влажных грядках больше разводятся мокрицы и слизни, также и медведка предпочитает места, где бывает влажно.

Еще одна сложность состоит в том, что заданный на неделю режим не всегда бывает оптимальным. Ведь погода может резко измениться, зарядят дожди, а мы находимся в городе и уже не изменим настроек таймера. Система, несмотря на наличие сырости, будет исправно включаться и продолжит поливать грядки. Но, разумеется, при наличии датчика дождя такая проблема отпадает.

Другой существенный минус – возможность технических неполадок. Однажды электронный таймер по не выясненным причинам дал сбой, и наш огород беспрерывно круглосуточно поливался изо дня в день. К счастью, соседи заметили неладное, и мы были вынуждены срочно выехать на дачу, чтобы выставить правильные настройки.

Также в связи с тем, что в нашем случае вода в систему подается из колодца, она оказывается очень холодной, а полив ледяной водой — не самый оптимальный вариант для растений. С этим, кроме того, связано и то, что при проведении подкормок, удобрять приходится все-таки, поливая огород из ведра.

А вот дачникам, у которых автополив осуществляется из многокубовых емкостей, в этом отношении повезло гораздо больше, ведь вода там успевает прогреться, а при необходимости подкормки, удобрение можно развести непосредственно в баке.

И последний небольшой минус — необходимость ухода. С ведрами и лейками все гораздо проще. Грубо говоря, их можно даже не мыть, а вот с системой автополива так не получится. Если у вас нет фильтра, капельные ленты будут время от времени забиваться, что существенно сокращает их срок службы. А если фильтр имеется, то промывать придется уже сам фильтр.

В некоторых случаях такое мероприятие приходится делать и в течение сезона, но в конце сезона промывка и просушка всей системы автополива обязательна.

Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Людмила Светлицкая

Блок управления.

На печатной плате собраны: импульсный блок питания, фильтр питания, схема защиты и блок управления насосом.

Печатная плата соединена с элементами управления жгутом.

Корпус блока управления состоит из двух П-образных половинок, которые изготовлены из стали толщиной 1мм. Надписи фальшпанелей отпечатаны на обычной писчей бумаге и защищены целлулоидом толщиной 0,5мм.

На лицевой панели расположены:

Тумблер включения питания и сброса защиты.

Индикатор включения.

Регулятор чувствительности датчика влажности почвы.

Тумблер включения режима «Tuning».

Индикатор настройки и работы насоса.

На задней панели расположены:

Окошко фотодатчика.

Держатель плавкой вставки (предохранителя).

Гнездо подключения датчика пролива.

Гнездо подключения датчика влажности почвы.

Гнездо подключения насоса.

Гнездо подключения сетевого шнура.
