Можно ли построить баню из сэндвич-панелей, как это сделать?

Основные этапы монтажа бани из сэндвич панелей своими руками

Строительство бани из сэндвич панелей осуществляется в несколько этапов. Условно их подразделяют на выбор проекта, монтаж фундамента, сборка стен, кровли и отделка. Напоминает монтаж каркасной бани, но имеет ряд отличий.

Выбор проекта бани

Проект бани из сэндвич панелей можно разработать самостоятельно или использовать типовой. Зная размер панели, несложно рассчитать какой длины будут стены, чтобы пришлось как можно меньше резать материал. Типовой проект предложит любая строительная компаний, некоторые представлены в нашей статье.

Баня каркасная типовой проект.

Не стоит выбирать большой и сложный проект бани для сборки своими руками.

Можно самостоятельно составить чертеж и рассчитать количество материалов. Рекомендуем закупить на одну— две панели больше. Запас необходим на случай порчи листа.

Когда проект выбран и материал закуплен, приступают к монтажу фундамента.

Фундамент для бани

Фундамент для конструкции из легких панелей нет необходимости делать основательным. Можно выбрать простой столбчатый или ленточный не заглубленный. Зависит выбор фундамента не только от сложности конструкции, но и от уровня ГВ (грунтовых вод). Не стоит выбирать ленточный не заглубленный при высоком залегании ГВ. О том как правильно рассчитать и монтировать выбранный фундамент, можно прочитать в одной из предыдущих статей на нашем сайте.

Для небольшой бани из сэндвич панелей можно вместо фундамента разложить на песчаную подушку куски железобетонных плит. Но, только когда коробка не будет больше 2х3 м.

Столбчатый фундамент под каркасную баню на небольшом дачном участке.

После сборки фундамента необходимо его гидроизолировать при помощи проникающего жидкого стекла или обмазочной битумной мастики. Сверху прокладывается несколько слоев рубероида. Далее, приступают к сборке коробки.

Коробка из сэндвич панелей

Для строительства коробки используют плиты толщиной от 75 до 100 мм. Крепить панели будем при помощи широкой доски в 40 см к обвязке из бруса 100х100 мм.

Нет необходимости как при каркасном монтаже собирать основание бани из бруса, его роль будут играть доски.

Схематическое соединение панелей на стене.

Обвязочный брус заранее обрабатывают антисептическими и огнестойкими составами. Привязку к фундаменту осуществляют при помощи специального крепления и вязальной проволоки.

Далее, крепиться брус по углам и сверху каркас. После того приступают к монтажу панелей. Их соединяют между собой при помощи обычного шуруповерта и досок. Доски вставляют внутрь стыков панелей. Для этого необходимо удалить часть утеплителя. Сверху стыки пропенивают монтажной пеной. Сборку коробки своими руками можно осуществить за 1 день.

Крыша для бани

Крышу строят односкатную или двускатную, так как конструкция легкая и не выдержит больших нагрузок. Для монтажа односкатной на верхний обвязочный брус укладывают мауэрлат с одной стороны коробки, и выполняют стропильную систему. Двускатную собирают на земле отдельными частями и поднимают наверх. Так как ДСП — это древесная стружка, спрессованная при помощи специального клеевого состава, то стоит позаботиться о водостоках. Вода не должна попадать на стены бани.

Внутренняя и наружная отделка

Отделку бани из сэндвич панелей можно выполнить любым понравившимся материалом. Внутри традиционно используют липовую вагонку. Дополнительно утеплять парилку необходимости нет, но проложить гидроизолирующую и пароотражающую фольгированную пленку необходимо. Ее крепят прямо на стены при помощи строительного степлера. Стыки проклеиваем специальным металлическим скотчем. Делается обрешетка из брусков 40х40 мм и крепиться вагонка.

Баня из сэндвич панелей изнутри обивается вагонкой.

Снаружи фасад бани можно просто покрасить водостойкой краской. Но более эффектно смотрится отделка декларативным камнем или имитацией бруса.

После отделки баню можно использовать.

Сэндвич панели по достоинству считаются одним из лучших материалов для строительства небольшой, экономичной бани. Говорить о долговечности конструкции рано, так как нас используют для строительства сравнительно недавно. А вот строится баня из сэндвич панелей своими руками быстрее любой другой. При выборе каркасного недорогого варианта стоит остановиться именно на такой конструкции из панелей.

Оценка состояния парной

В качестве объекта оценки физического состояния была выбрана финская баня в Ленинградской области, созданная из структурно-изолированных панелей (СИП) 10 лет назад, когда они только начали получать в РФ широкое распространение. Экзамен на прочность постройка не выдержала.

  1. Баню изначально соорудили с некоторыми нарушениями общей технологии, так как её строительством занимался дилетант — хозяин участка. В частности, это привело к регулярному промерзанию стыков в холодное время года. Кстати, технологическими стандартами доморощенные российские зодчие пренебрегают в 80% случаев.
  2. Как известно, при возведении бань в обязательном порядке используют утеплители. Это относительно мягкие субстанции — пенополиуретан, базальтовое волокно и т.п. Из-за систематического влияния жары и статического воздействия конструкционной массы утеплитель, расположенный внутри панели, деформировался.

  3. Парная не была оснащена дополнительной термоизоляцией. В итоге пенополистироловый слой не смог противостоять 120-градусной температуре и постепенно утратил свои первоначальные функциональные свойства.
  4. В условиях высоких широт распространено такое бытовое явление, как избыточная сырость. Поэтому помещение начало цвести даже при наличии вентиляции. Оказалось, что она недостаточно мощная. Следствием стало постепенное ветшание конструкций.
  5. Материал со временем облюбовали домашние грызуны, заметно подпортив внутренние поверхности.
  6. Как ни пытается убедить реклама, что SIP-панели инертны к возгоранию, то есть пожаробезопасны, факт остаётся фактом — они горючи, что с успехом подтвердилось в процессе эксплуатации.
  7. В парилке постоянно присутствовал инородный, неприятных химический запах, пока её не обшили изнутри натуральной вагонкой.
  8. За 10 лет службы многие СИП оказались механически повреждёнными, причём довольно существенно.
  9. Помещение проявило себя как недостаточно теплоёмкое, что для добротной бани недопустимо.

Впрочем, поставщики, которым невыгодна любого рода антиреклама, предпочитают утверждать, что всё подобное — не что иное, как мифы.

Отечественные эксперты всё более склоняются к мнению, что каркасная методика возведения зданий — это не лучший вариант строительства современной бани. Практичность и бюджетность затеи на поверку оборачивается ранним саморазрушением конструкций.

Строительство бани из СИП-панелей

Технология строительства таких панелей пришла к нам из Канады, где она успешно применяется на протяжении последних пятидесяти лет.

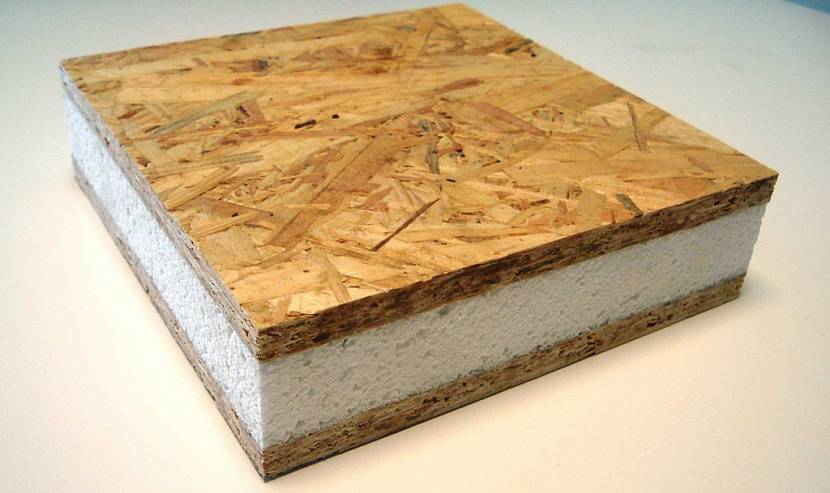

Вначале поговорим о самом материале, а именно о структурно-изолированных панелях СИП. Простыми словами, эти панели представляют собой своеобразные сэндвичи, состоящие из двух ограждающих поверхностей, которые заполнены утеплителем. Как правило, теплоизоляционным материалом выступает пенополистирол из-за своей низкой теплопроводимости.

К преимуществам СИП-панелей относят:

  • небольшой вес конструкции позволяет не заливать усиленный фундамент;
  • быстрота и легкость в монтаже – реально возвести всю конструкцию в целом за несколько недель (помимо этого, строительству не помешает и холодная пора года);
  • отличная теплоизоляция обеспечивается из-за низкого уровня теплопроводимости, что позволяет существенно экономить на оплате за отопление;
  • соблюдение необходимой температуры в парилке, так называемого мостика холода;
  • хорошая влагоустойчивость возможна из-за устойчивости СИП-панелей к губительному влиянию плесени и грибка, что возможно в помещениях с повышенной влажностью;
  • качественная звукоизоляция позволяет полностью изолировать людей, находящихся в парилке от разнообразных шумов изнутри.

Несмотря на все достоинства, СИП-панели имеют и свои недостатки, а именно:

  • сложность в монтаже, так как установка таких бань требует четкого соблюдения всех технологических процессов, что необходимо для долговечности сооружения;
  • способность выдерживать температуры, только до определенной отметки (используемый для утепления пенополистирол, может выдержать температуру не больше 120 градусов, далее он просто начинает деформироваться);
  • относительно небольшой срок эксплуатации (при максимально правильном выполнении установки, такая баня способна прослужить не более десяти лет);
  • к еще одним недостаткам относится не совсем презентабельный внешний вид конструкции.

Как и при строительстве бань других типов, бани из СИП-панелей необходимо начинать возводить с согласования проекта. После этого идет этап выбора и покупки необходимых материалов, к основным относят сами СИП-панели. Толщина этих панелей внешне должна составлять 20 сантиметров, а изнутри можно обойтись и 10 сантиметрами.

За ограждения можно взять ориентированно-стружечные плиты – ОСП. Их изготавливают из деревянных опилок, которые прочно спрессованы и склеены при помощи воска и смол.

После согласования и утверждения проекта бани из СИП-панелей необходимо заняться вопросом подведения к месту строительства водоснабжения и канализации. Стоит принять к сведению, что канализационный слив должен располагаться не ближе метра от самой конструкции. После этого необходимо тщательно убрать территорию и подготовить ее к монтажу фундамента, который будет столбчатого типа.

Монтаж фундамента происходит в следующем порядке:

  1. Удаляется верхний слой грунта, который считается плодородным.
  2. Делается разметка по углам и стыкам для столбов. Расстояние между этими столбами должно быть не менее двух метров. Если таковое не получается, то придется монтировать третью опору.
  3. В местах с отметками необходимо хорошо вырыть ямы. Глубина последних должна быть ниже того уровня, на который может промерзнуть грунт. Стоит отметить, что разные почвы имеют неодинаковый показатель глубины промерзания грунта. Узнать его необходимо еще для начала работ.
  4. Далее выполняются работы по изготовлению опалубки путем скручивания рубероида в трубу, диаметр которой составляет 40 сантиметров, скрепляя ее при помощи армированного скотча.
  5. Затем выставляем конструкции в подготовленные углубления.
  6. Следом необходимо засыпать слой песка около 5 сантиметров; полить водой для осуществления хорошего уплотнения.
  7. Далее вставляется армированный каркас, диаметр которого должен быть в пределах от 30 до 35 сантиметров.
  8. Осуществляем работы по выравниванию всех составляющих в одной плоскости. Для этого нужно воспользоваться гидроуровнем.
  9. Сверху заливаем раствором бетона и утрамбовываем его при помощи вибратора или арматуры.
  10. В завершение засыпаем то расстояние, которое есть между опалубкой и грунтом.

https://www.youtube.com/watch?v=mGGunYIcQxU

Что представляют собой сэндвич панели

Современная сэндвич-панель представляет собой достаточно широко используемый при строительстве домов материал. Её конструкция предполагает наличие двух листов металла по краям, а также слоя утеплителя между ними. Для изготовления панелей такого типа чаще всего используются оцинкованная нержавеющая сталь, а также пенополистирол, пенополиуретан, базальтовое волокно и ряд других материалов, обладающих хорошими показателями теплопроводности.

«Слои» металла и утеплителя соединяются между собой при помощи специального клеящего вещества либо самонарезающих болтов (специфика крепления зависит, главным образом от характеристик и свойств материалов, идущих на их изготовление).

Материал и конструкция

Сфера использования панелей определяется видом и характеристиками материалов оболочки и наполнителя. Выбор сырья задает качество сэндвич-панелей еще до начала производственного цикла.

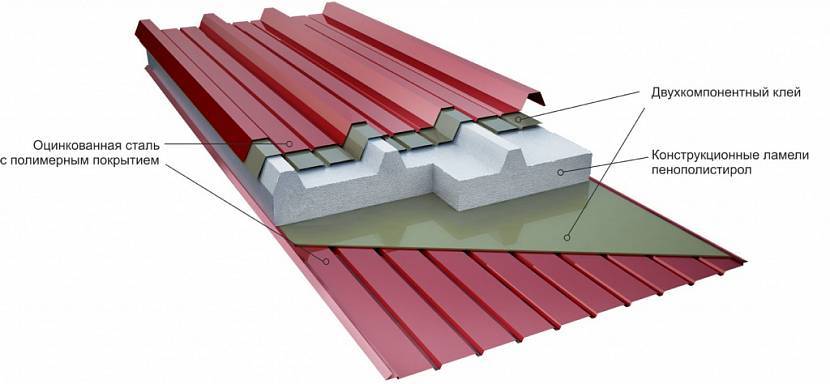

Конструкция оцинкованной панелиИсточник ufaotdelka.ru

Внешний слой

Для внешних слоев используют жесткий листовой материал с защитным покрытием; чаще всего это:

  • Оцинкованная сталь (или сплав металлов). Поверхность надежно защищена от коррозии. Дом из металлических сэндвич-панелей отличается прочностью (чем толще слой цинка, тем долговечнее конструкция).
  • Гипсокартон. Экологичен (два листа строительного картона разделены слоем гипса); популярный способ отделки жилых помещений.
  • Пластик. Различные виды материала служат надежной защитой от перепадов температур, механического воздействия и влаги.
  • ПВХ. Разновидность пластика; благодаря жесткости широко применяется для производства оконных откосов.
  • ОСП (ориентированно-стружечная плита). Служит основой СИП-панелей. Процесс изготовления материала состоит в склеивании древесной стружки под высоким давлением.

Утеплитель

Распространенным материалом для утепления служит:

Базальтовое волокно (минеральная вата). Наиболее востребованный вариант с непревзойденными показателями тепло- и шумоизоляции. Вата экологична, не горюча и практична: ее часто применяют в противопожарных перегородках.


В Финляндии 40% домов построено из СИП-панелейИсточник pinterest.es

  • Стекловолокно. По характеристикам напоминает минвату, превосходит способностью к звукопоглощению.
  • Пенополиуретан (ППУ, PUR) и его модификации. Легкий и прочный материал с ячеистой структурой. Он безвреден для здоровья, абсолютно не горюч и надежно защищает от влаги.
  • Пенополистирол (пенопласт). Панели с этим материалом используются при строительстве нежилых (складов, цехов, бассейнов) и жилых зданий (канадская технология). Материал не поглощает влагу, горюч, в пламени выделяет ядовитые вещества, поэтому не рекомендуется для строений с высокими требованиями пожаробезопасности.

Соединение

Качество домов, возводимых по технологии сэндвич-панелей, напрямую зависит от надежности соединения элементов. Соединения влияют на прочность, внешний вид и теплоэффективность панельных стен. В устройстве элементов используется соединительный замок популярной конструкции «шип-паз» (пазогребневое соединение).

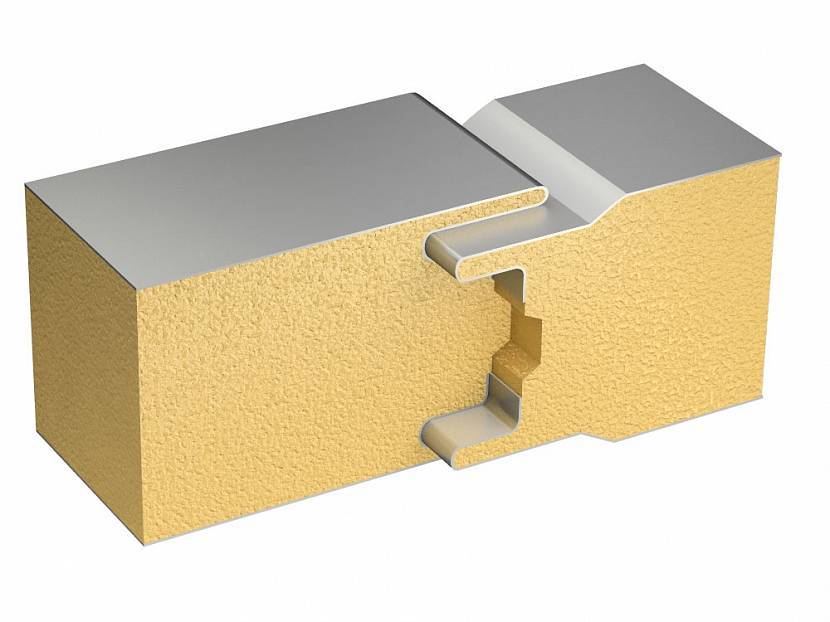

Классическое соединение «шип-паз»Источник isobud.com

Изгибы (шипы и пазы) формируются при профилировании внешних поверхностей. Благодаря замковому соединению панели идеально стыкуются друг с другом, обеспечивая быстрый монтаж. Производители выпускают изделия с высокоточным двойным и тройным замком (количество зависит от толщины элемента). Если стыковочные замки некачественны и плохо прилегают друг к другу, швы будут негерметичны (будут терять тепло).

Утеплители

Схема строения СИП панели

При выборе сип панелей лучше всё-таки обратиться за помощью к специалистам. Но если такой возможности нет, стоит изучить основные виды утеплителей и их характеристики.

Существует три основных типа утеплителей:

  • пенопласт (пенополистирол);
  • минеральная вата (базальтовый утеплитель);
  • пенополиуретан.

И у каждого из этих утеплителей есть свои преимущества и недостатки.

Начинка из пенопласта в панели

Пенопласт позиционируется, как утеплитель, отличающийся своей долговечностью. Кроме того, он является экологически чистым материалом. Обладает свойствами водонепроницаемости и не боится солнца. Но при этом такой материал очень легко воспламеняется и быстро горит.

Минеральная вата практически не горит и также безвредна для здоровья.

Начинка панели из минеральной ваты

Этот утеплитель также хорошо переносит биологическое и химическое воздействие. Но при наборе столь важных плюсов, базальтовый утеплитель имеет очень низкую устойчивость к влаге.

Пенополиуретан плохо проводит тепло, и легко воспламеняем, но при этом обладает высоким изоляционным порогом.

Пенополиуретан как начина для сэндвич-панели

Толщина стройматериала, а соответственно, и цена напрямую зависит от толщины самого утеплителя.

Цена вопроса Сип панели – 1 300 рублей за метр квадратный. Ее толщина – 174 мм, ширина – 1250 мм, высота – 2500 мм.

В нашей стране и странах СНГ применяют сэндвич-панели таких размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

Баня из СИП-панелей

Самостоятельно построить баню из СИП (SIP)-панелей не представляет особой сложности, если следовать приведенной ниже пошаговой инструкции.

Использование СИП-панелей для постройки бани своими руками будет абсолютно грамотным решением, поскольку поможет значительно сэкономить финансы и время на строительство. Этот строительный материал обладает рядом преимуществ, которые выгодно выделяет его среди аналогов. К основным из них относятся:

  • высокие показатели тепло- и шумоизоляции,
  • вес материала,
  • быстрый монтаж.

Именно легкий вес построек позволяет обустраивать для них фундаменты облегченного типа, к примеру такого, как на фото – свайно-винтового фундамента.

Использование такого вида основания позволит значительно сократить бюджет всего строительства. Также баня из SIP-панелей возводится очень быстро и отличается высоким уровнем сейсмоустойчивости.

Монтаж пола в бане

Перед тем, как приступить к обустройству пола в бане из СИП-панелей, следует обработать антисептиками и специальными противопожарными составами в 2 слоя все деревянные каркасные элементы. Каждому слою необходимо дать время для полного высыхания.

Далее приступаем к монтажу пола, последовательно выполняя следующие действия:

1. Крепим доску (толщина 50 мм, ширина 250 мм) к столбам фундамента. Фиксация идет при помощи оцинкованных крепежных элементов к сваям фундамента.

2. Делаем нижнюю обвязку (полную). По ее внутреннему периметру гвоздями крепим доску (толщина 50 мм, ширина 250 мм). Обвязка повторяется троекратно и становится прочным основанием будущего строения.

3. На полученное основание укладываем слой готовых СИП-панелей, предварительно обработав их битумным праймером с обеих сторон и дополнительно фиксируя места стыков отдельных листов.

Сборка стенового каркаса

Шаг стоек зависит от ширины СИП-панелей.

Сборка каркаса стен производится в следующем порядке:

1. По всему периметру будущей бани крепим плашмя доску, ширина которой соответствует внутреннему размеру ширины СИП-панели, что позволяет комфортно устанавливать их вертикально.

2. По такому принципу устанавливаем все детали по периметру, четко подгоняя размер в размер, а также формируем внутренние перегородки помещения. Для этого к боковым стенам крепим соответствующие по ширине деревянные направляющие (обязательный контроль перпендикулярности уровнем) и уже к ним монтируем перегородки. Не нужно при этом забывать о дверных и оконных проемах, заложенных в проекте.

3. Далее выполняем верхнюю обвязку, проверяем точность установки всех деталей и надежно фиксируем.

4. Сверху укладываем потолочный слой панелей.

5. Делается слив. Канализационная труба выводится в септик.

Хотелось бы отметить, что все плиты крепятся по системе паз-гребень. А все, даже небольшие щели, для получения качественной герметичности, задуваются монтажной пеной.

Монтаж крыши

Перед началом монтажа четырехскатной крыши бани из СИП-панелей, все элементы из дерева обрабатывают антипиреном и антисептическим средством. Дают древесине просохнуть.

Далее действовать нужно по следующей схеме:

1. По периметру будущей бани сверху фиксируем мауэрлат.

2. В центре крепим коньковую доску.

3. Вначале обустраиваем крайние стропила, а затем внутренние, шагом 0,5м. На них выпиливаем уголки для обеспечения лучшего упора.

4. Теперь осуществляем монтаж междустропильных перемычек, а также торцевую деталь и делаем свесы.

5. Накрываем поверхность гидроизоляционным материалом. Нахлест необходим не менее 15-20см.

6. Сверху набивается контробрешетка. Затем обрешетка.

7. Последний этап – фиксация кровельного материала (необходим воздушный зазор 20-30 мм до гидроизолятора). Более подробно о монтаже металлочерепицы.

Баня из СИП-панелей Как сделать баню из СИП (SIP) панелей? Смотрите фото и видео строительства бани из СИП-панелей своими руками. Фотоотчет по сборке бани из сэндвич-панелей.

Установка каркаса бани

Именно на каркас будет возложена несущая функция будущей бани, и от его качества будет зависеть дальнейший эксплуатационный срок здания и уровень его безопасности.

Для изготовления каркаса понадобится деревянный брус, поверхность которого предварительно обрабатывается различными антисептическими пропитками.

Каркас бани

От несущей способности используемого утеплителя будет зависеть необходимое сечение для бруса. Однако толщина используемого теплоизоляционного материала не должна быть больше самого бруса. Материал укладывается между стойками.

Для проведения верхней и нижней обвязки и угловых стоек понадобится брус с несколько бóльшим сечением, чем тот, который использовался при установке промежуточных опор. Обвязка проводится, начиная с угловой части от фундамента, при использовании бруса с сечением 10х10 см.

Установка и крепление стоек каркасного сооружения

При соединении в углах обвязочного бруса необходимо применить метод в лапу. А для большей надежности рекомендуется использовать еще и гвозди. Ранее размещенные штыри помогут избежать возможного смещения бруса в дальнейшем.

Соединение бруса в лапу

Поверхность бетона полностью отсекается при помощи рубероида или любого другого аналогичного материала перед тем, как начнется укладка бруса обвязки. В углах следует разместить раскосы, в количестве восьми штук.
