Беседка из профильной трубы: чертежи и поэтапное описание строительства

Подготовка к работе

Сделанная беседка своими руками из профильной трубы – это получение определенных навыков в сфере строительства. И что бы прошло все гладко, необходимо подготовить и продумать все заранее.

Первым делом закупаем металл. Использовать для опор следующие параметры труб:

• 50 на 50 мм – если кровельный материал, который вы хотите использовать это не шифер.
• 75 на 75 мм – если кровельный материал это шифер.
• 20 на 30 мм – трубки для распорок и перемычек.
Для маленькой беседки длиной три на три метра, высотой два метра и кровлей из поликарбоната понадобится профильная труба квадратной формы:

1) 50 на 50 мм. Длина 13 метров (с запасом).
2) 40 на 40 мм. Длина 15 метров.
3) 20 на 20 мм. Длина 6 метров
4) 40 на 20 мм. Длина 30 метров.

Выбираем место и форму беседки

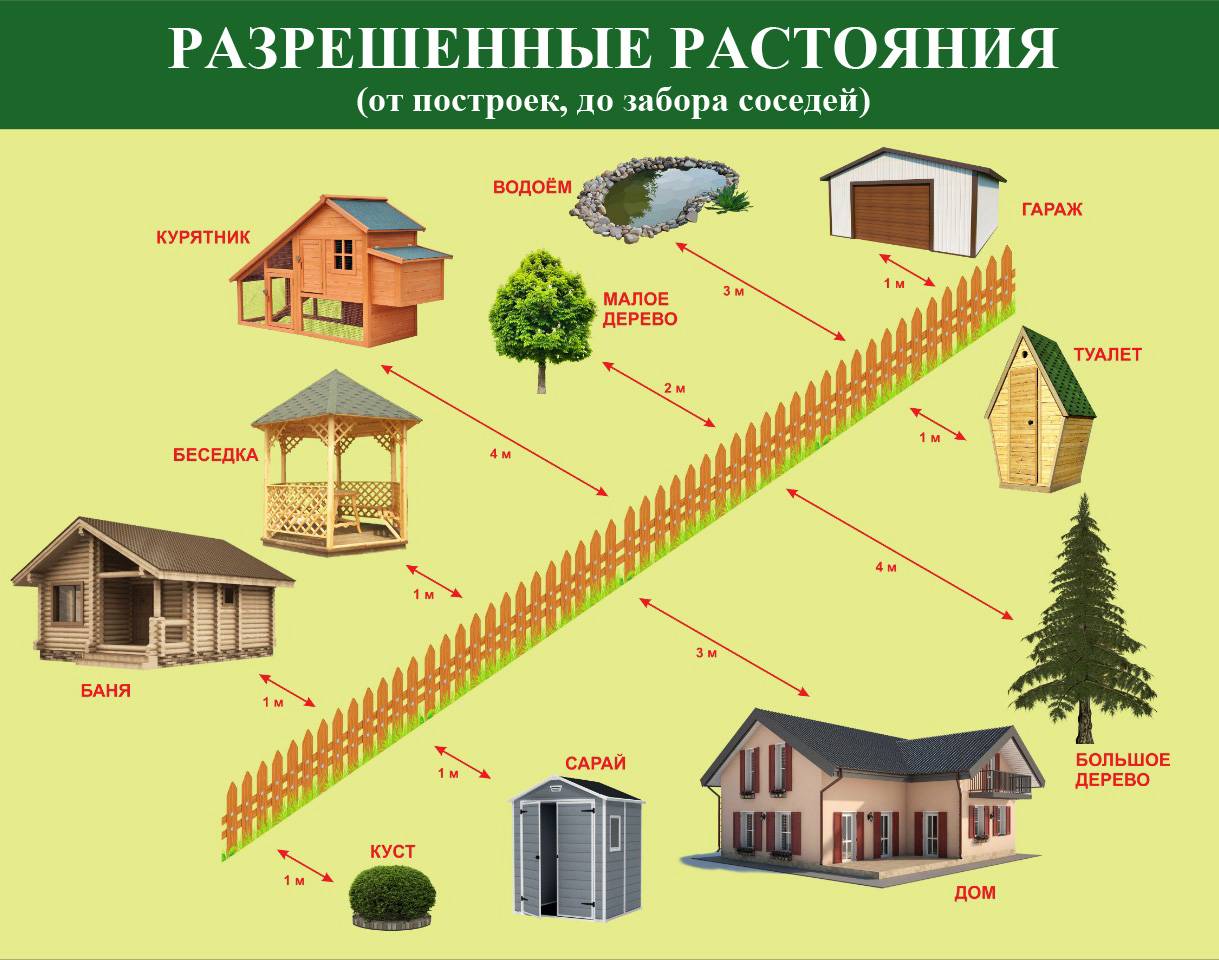

Не маловажная задача – это выбор места. Лучшее расположение беседки из профильной трубы это не на территории вблизи дома, но и не слишком далеко. Метра четыре от дома — идеальный вариант. И убедитесь, что сооружение в итоге будет видно. Это все — таки украшение двора.

Второй этап – определиться с формой беседки. Составить чертеж. Если вы уверены в своих силах и обладаете строительными навыками. Можете возвести шестигранную беседку в изящном исполнении, как на фото.

Материал и инструменты для изготовления беседки

Беседка своими руками из профильной трубы, сделанная бюджетным способом, может прослужить долгие годы и не потребует дополнительной реконструкции с течением времени. Что бы соорудить её нам потребуется:

• Профильные трубы (метраж зависит от размеров беседки). Берите с запасом.
• Бетонный раствор (цемент, вода, песок)
• Поликарбонат
• Деревянная или пластиковая фурнитура (на ваш выбор). Можете вообще не использовать её.
• Грунтовка или краска

А так же вам нужно иметь в своем арсенале следующие инструменты:

• Электродрель с набором сверл для работы по металлу
• Болгарка
• Сварочное оборудование
• Швеллерные балки
• Штыковая лопата
• Само резы по металлу и терма шайбы под цвет отделочного материала

Побор материалов

Для кровли самыми популярными материалами являются:

  1. Сотовый поликарбонат. Это самый дешевый из предложенных вариантов. Он плохо переносит низкие температуры, недолговечен и больше подойдет для разборной конструкции.
  2. Профнастил имеет длительный срок службы.
  3. Черепица – износоустойчивая, имеет богатую цветовую палитру.
  4. Ондулин – отлично выглядит и устойчив к атмосферным осадкам.
  5. Брезентовый или ПВХ тент – неплохой вариант для разборных беседок.

Беседка с крышей из профнастила и каркасом из профильной трубы

Стены и перегородки беседки могут быть:

  • Деревянными,
  • Из профильной трубы,
  • Из сотового поликарбоната,
  • Стеклянными,
  • С элементами художественной ковки.

Материал подбирают в зависимости от стиля постройки и собственного бюджета.

Внутреннее убранство беседки невозможно представить без стола и лавок. Их чаще всего изготавливают из досок и профильных труб.

Нужно будет приобрести также материалы для постройки фундамента. Для фундамента столбчатого типа необходим бетон М 200, которым будут заливаться опоры из профильной трубы. Пол можно выполнить из дерева или плитки, тротуарной или керамической.

Проще всего изготовить беседку, каркас которой будет состоять из профильных труб, а обшивка и крыша – из сотового поликарбоната.

Беседка с крышей из поликарбоната — один из самых простых вариантов

Поликарбонат может быть матовым, глянцевым, полупрозрачным или цветным. Можно выбрать любой на свой вкус.

Понадобятся следующие инструменты:

  • Маломощный сварочный аппарат,
  • Болгарка,
  • Лопата,
  • Дрель со сверлами по металлу.

Для беседки крупных размеров количество необходимого материала рассчитывают заранее.

Подготовка

Приступая к изготовлению беседки, стоит заблаговременно определиться с типом конструкции, составить чертежи, подготовить необходимый инструмент и материалы. В огромном разнообразии используемых форм беседка из профильных труб бывает следующих видов: прямоугольная, квадратная, шестригранная и пр.

В случае отсутствия опыта в возведении беседок следует выбирать классические варианты – квадратный или прямоугольный, поскольку они более просты в планировке и последующем монтаже.

Следующим этапом идет подбор используемых материалов. Для изготовления практичной и недорогой беседки потребуется подготовить следующие расходники:

  • металлический профиль;
  • поликарбонат;
  • цемент или бетон;
  • фурнитура;
  • антикоррозийная алкидная грунтовка или краска.

Чертеж беседки

Закончив с предыдущими пунктами, приступаем к рассмотрению вопроса, как сделать эскиз. План можно составить как самостоятельно, так и обратившись за помощью к специалистам. Для большей наглядности можно использовать приложенный чертеж, подогнав его под нужные размеры.

К изготовлению чертежа необходимо отнестись с особым вниманием, поскольку от точности произведенных расчетов зависит количество используемого материала, эстетичность и продолжительность службы беседки. Заключительное мероприятие – подготовка инструмента:

Заключительное мероприятие – подготовка инструмента:

  • дрель с набором сверл для работы по металлу;
  • болгарка или угловая шлифмашина;
  • сварочное оборудование;
  • швеллерные балки;
  • штыковая лопата;
  • саморезы по металлу и термошайбы в цвет отделочного материала.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

  1. Выбор места и создание проекта.
  2. Подготовка инструментов и материалов.
  3. Строительство каркаса, обвязка.
  4. Настил кровли.
  5. Монтаж, отделочные работы.

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

  1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
  2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
  3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.
  1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

  • болгарка;
  • сварочный аппарат;
  • дрель по металлу, набор сверл;
  • лопата или бур;
  • веревка и колышки для разметки;
  • гидроизоляция;
  • антикоррозийный раствор, грунтовка;
  • металлические уголки, швеллер;
  • раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

  1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

  1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

  1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Пошаговое описание самостоятельной сборки

Прежде, чем сделать шестигранную беседку своими руками, необходимо подготовить чертеж. На нем указываются габаритные размеры конструкции и способы стыковки элементов каркаса: рамы пола к фундаменту и стойкам, а также крепление стоек к крыше.

Для качественного изготовления стола и лавочек эскизный чертеж также не будет лишним. Он поможет точно рассчитать габариты мебели с учетом ее комфортного размещения.

Размеры постройки и ее площадь подбирают, исходя из расчетной вместимости. Для строения, в котором за стол сядут 6 человек, длина боковой грани должна быть не менее 1,25 метра. Начертив план беседки, продумав размещение скамеек и столика, можно приступать к разбивке фундамента. В Интернете содержится несколько разных способов выполнения этой операции.

Изучив их, мы выбрали самый простой и понятный:

  • Отрезаем кусок веревки (ее длина должна быть равна радиусу окружности, в которую вписан шестигранник нашей беседки). Привязываем к концам веревки два деревянных колышка.
  • Забив один колышек в землю, натягиваем веревку и вторым колышком как циркулем прочерчиваем на грунте окружность.
  • В любой точке окружности забиваем один колышек, а вторым делаем на ней засечку. Пройдя по всему контуру, мы получим 6 точек. Это углы нашей будущей беседки (схема №1).

Схема №1 Последовательность разбивки фундамента

Выполнив вынос контура беседки на участок, можно приступать к закладке ее фундамента. Результат этой работы и другие этапы монтажа вам наглядно пояснят поэтапные фотографии.

Для деревянной конструкции, так же как и для металлокаркасной достаточно столбчатого фундамента. Его можно сделать из кладочных бетонных блоков, выкопав под них неглубокую яму (40-60 см). Высота фундамента над грунтом – 1 блок.

Для лучшей связи блоков с деревянной рамой пола в их пустоты забивается арматурный стержень. Стыки антисептированного бруса (сечение 15х10 см) соединяют способом «внахлест» и насаживают на арматуру.

Наружу выпускают 15-20 см стержня для монтажа стоек. В стойках сверлят отверстия соответствующего диаметра и глубины.

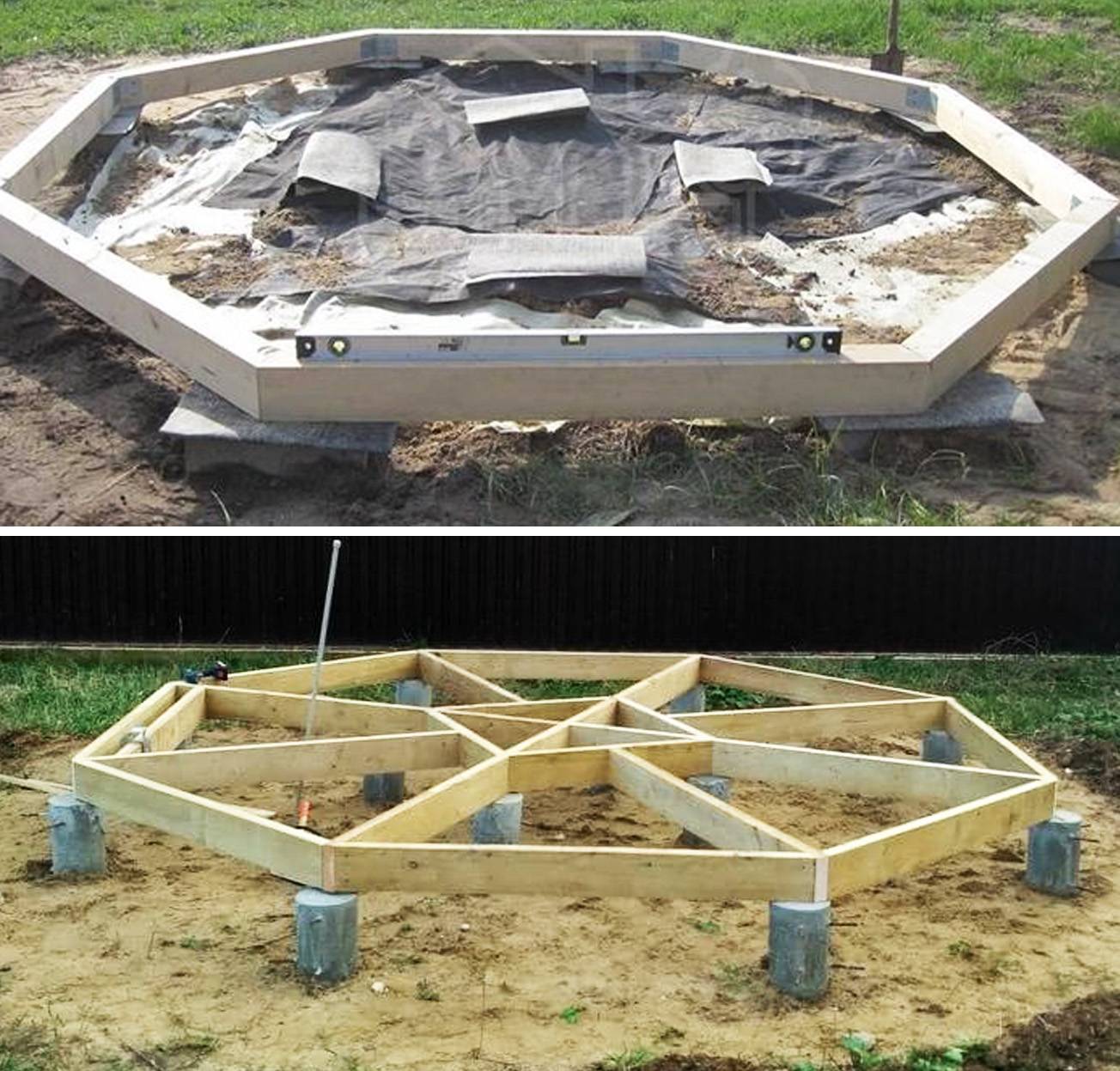

Установив 4 бетонных блока под лаги пола, их попарно врезают в опорный брус фундамента.

Опорный брус и лаги пола установлены на фундамент (сверху лежат обрезанные в размер стропила крыши)

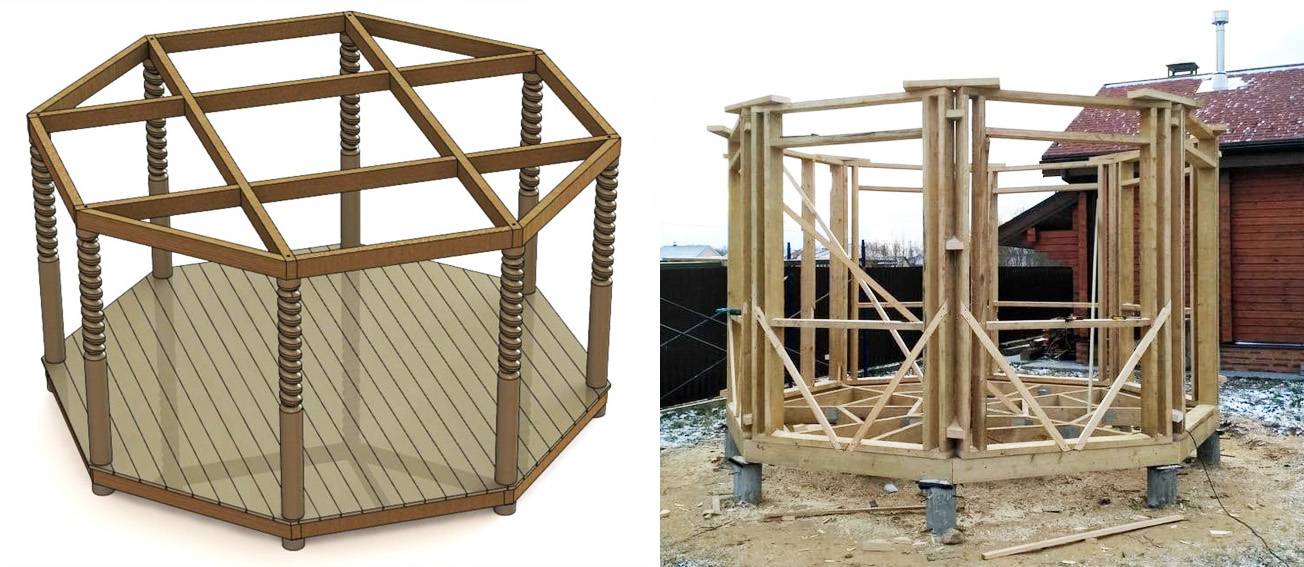

Деревянные стойки-колонны (сечение 10х10 см, высота 220 см) ставят на арматуру и фиксируют в вертикальном положении с помощью обрезков доски.

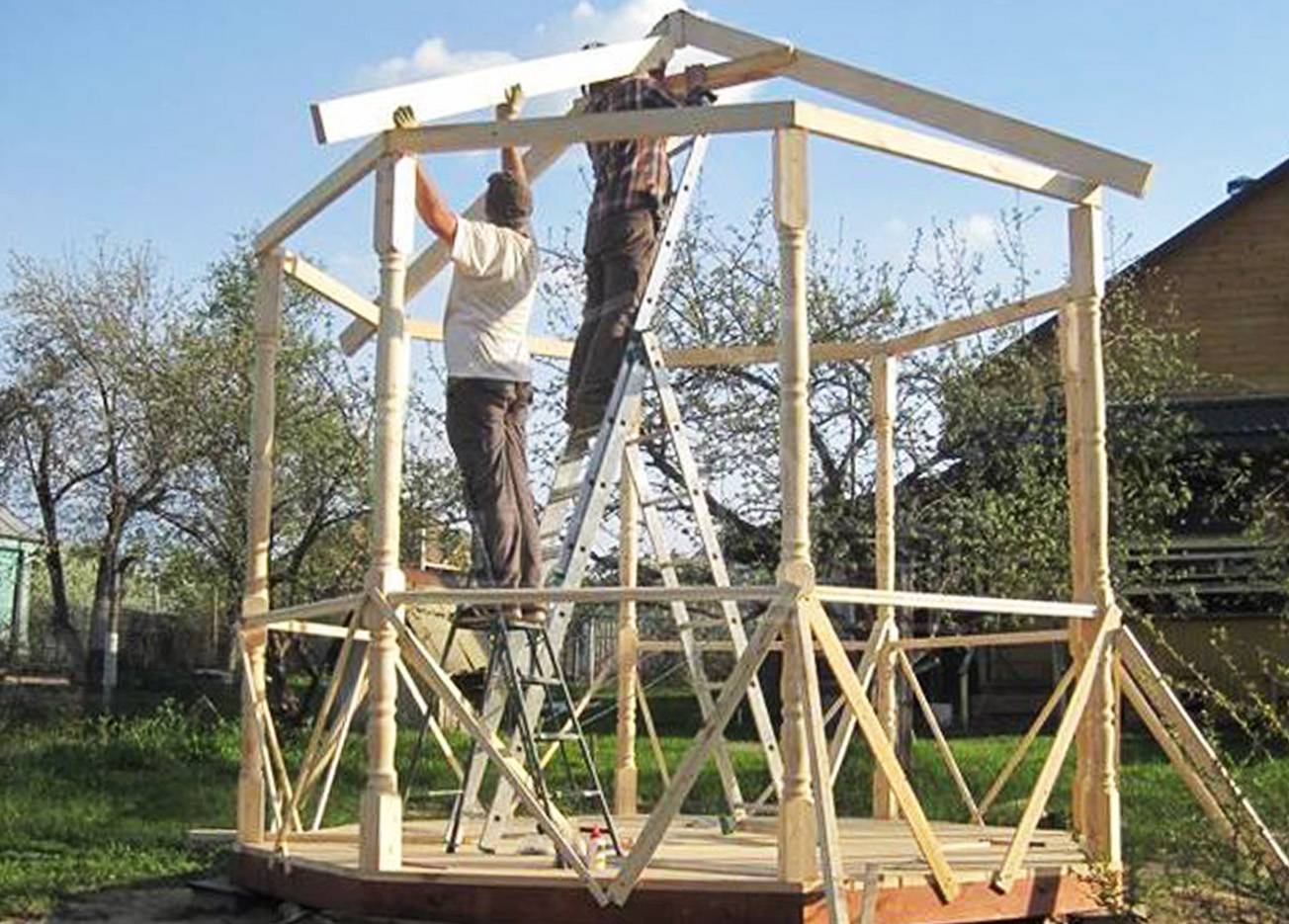

Установив обвязочный брус на верхние торцы стоек, временные связи снимают.

В средней части стоек по периметру шестиугольной беседки на высоте 110 см врезают перила (доска 50х100 мм). К ним будет крепиться ограждение.

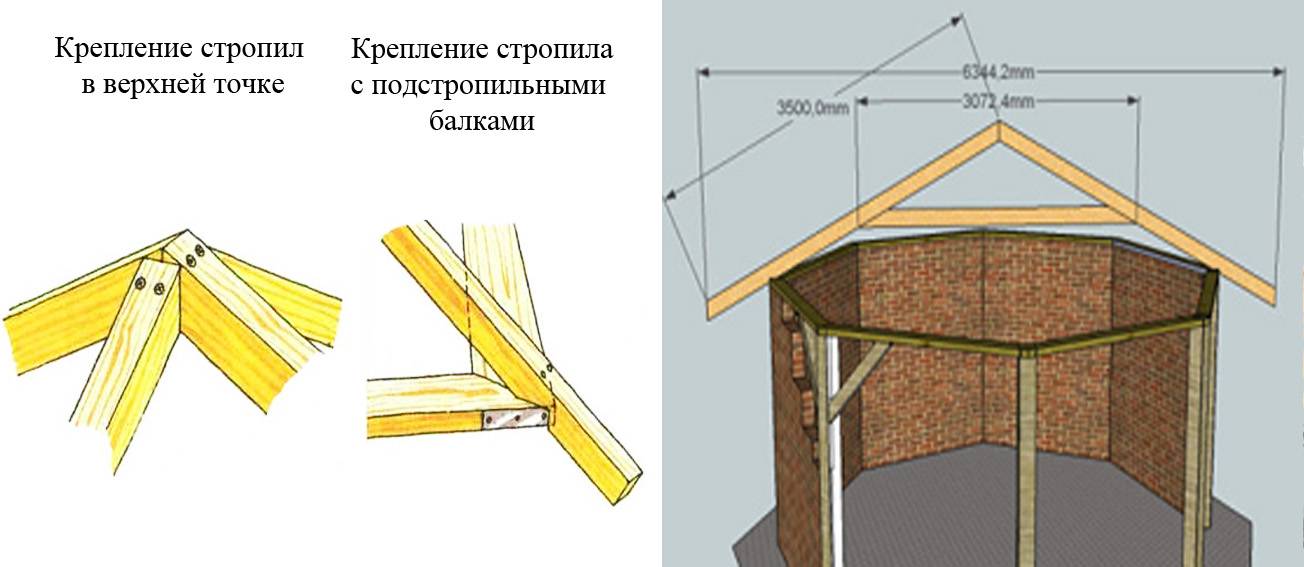

К верхнему поясу обвязки крепится доска (50х100 мм), а в ее центральной части вертикально устанавливают шестигранный столбик. В него будут упираться стропила крыши.

Концы стропильных ног обрезают под таким углом, чтобы они плотно стыковались с гранями упорного столбика, и поочередно фиксируют их саморезами к обвязочному брусу и столбику.

Если крыша шестигранной беседки будет накрыта битумной черепицей, то под нее нужно уложить плиту ОСП. Для ее монтажа к стропилам крепят доски обрешетки.

Раскрой плиты выполняют на земле, а на крыше ее фиксируют саморезами к стропилам и обрешетке.

Свесы кровли перед монтажом черепицы обшивают металлической карнизной планкой.

Стыки между плитами ОСП промазывают силиконовым герметиком, после чего укладывают на них карты битумной черепицы.

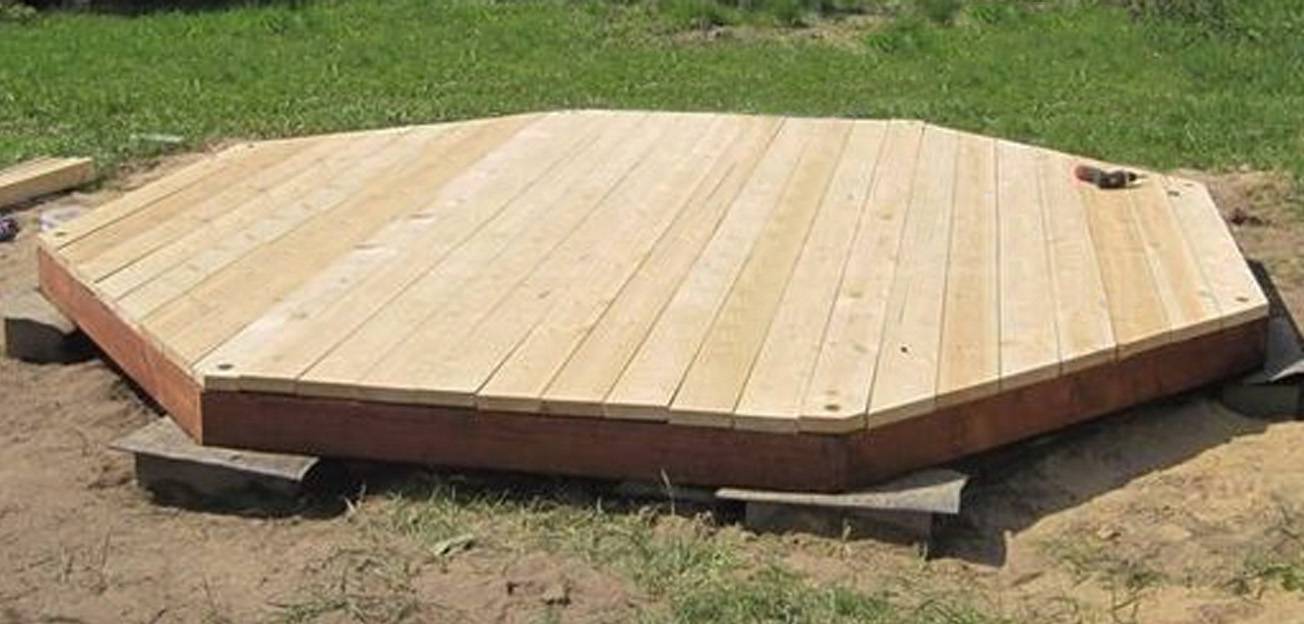

Завершающий этап строительства – укладка половой доски (палубной или шпунтованной). Для защиты от сырости грунта «соты» опорных брусьев зашивают пароизоляцией.

После этого остается лишь установить строганный брусок ограждения боковин.

Способы сборки беседки

Форма беседки может быть разной. Так, выделяют круглый, восьмигранный, шестиугольный и прямоугольный каркас, установка которого может осуществляться несколькими способами:

При использовании мелкозаглубленного фундамента (ленточного) или монолитной плиты, обустраивается вся рабочая поверхность (плита). Каркас будет собираться отдельно и только после того, как будут обустроены обвязка нижняя и стойки. При использовании ленточного или столбчатого фундамента, укладка трубы осуществляется на его поверхность, после чего осуществляется соединение по месту. Но уже собранную конструкцию сможет переставить на другое место только специализированное оборудование – кран.
Ленточный фундамент

При использовании вертикальных труб, их бетонирование осуществляется непосредственно в грунт. Именно к таким стойкам после прикрепляются и другие элементы конструкции. В этом случае фундамент не обустраивается. Нижняя обвязка должна находиться на некотором расстоянии от поверхности рабочей площадки (грунта), что позволит настелить напольное покрытие, забетонировать поверхность или устелить плитку.
Основа беседки из металлических труб

Каждый из приведенных способов будет актуален в каждой конкретной ситуации. Если рассматривать уровень надежности соединений, то второй способ несколько лучше, ведь стойки бетонируются. Затраты на фундамент могут быть высокими, поэтому этот вариант относится к категории более экономичных. Однако если в конструкции пола нет, то и использоваться она будет только на протяжении лета. Если есть необходимость использовать сооружение зимой, то обустроить пол все же нужно.

Какой вид сборки лучше

При использовании металлических элементов, соединение осуществляется посредством сварки. Такой способ является не только быстрым, но и крайне эффективным.

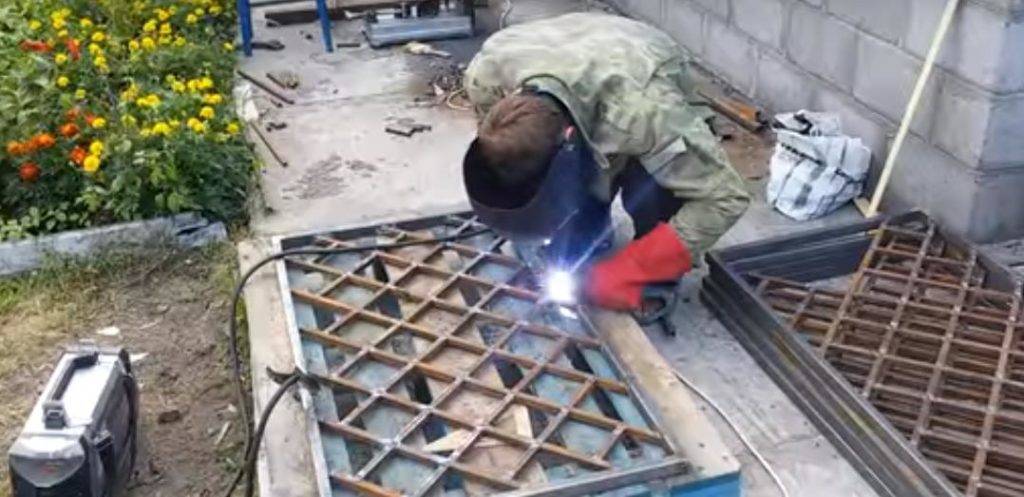

Сварка профильных труб

Однако при сооружении беседки предпочтение следует отдать разборным конструкциям, ведь оставлять без внимания на видном месте такое количество металлических элементов не стоит.

Крепления в разборных конструкциях

Сварные модули между собой могут скрепляться болтами, что позволит собрать отдельно конструкцию каркаса и отдельное накрытие под него (тент). Такой тип покрытий является относительно легким, да и в любой момент можно разобрать. Если модель сборная, то каркас будет свариваться для каждой из сторон. Болты же будут использоваться для сборки основных элементов.

Выбор формы и конструкции

Металл – это материал, с помощью которого можно построить как сравнительно небольшую постройку, так и частный дом. Поэтому, начинать постройку необходимо с детально проработанным планом, где будут отмечены все детали. Чертежи можно сделать самостоятельно, а можно отнести в архитектурное бюро, где за оплату сделают все расчеты, с 3D визуализацией, схемой и инструкцией. По конструкции беседки бывают трех типов.

Открытые

Популярный формат для постройки беседки для дачи. Формат конструкции очень прост: используется фундамент, или подставка, в которую вставляются опоры (это обычные железные столбы), потом сверху крепится крыша. Крыша может быть любой формы, как прямоугольной, так и конусной. Стенки, соединяющие опоры, можно сделать из любого материала, например, из стекла или прозрачного пластика. Многие садоводы вместо стенок создают подобие живой изгороди из растений, и оформляют цветами. Плюс такой сборки состоит в том, что в при благоприятных климатических условиях, отдых в такой беседке становится очень комфортным. Если на участок обрушилась непогода, например, в виде сильного ветра, конструкцию легко перенести своими руками в безопасное место.

Частично закрытые

Они также могут служить летним домиком, так как у них есть надежная опора в виде прочного фундамента, нижние части укреплены от любой непогоды, а пространства между опорами (которых меньше чем в открытых беседках) надежно застеклены. Многие дачники ставят в такие дома двери, пристраивают к ним другие дачные помещения, например, баню. Тогда металл заменяют другим строительным материалом, поскольку металл обладает высокой теплопроводностью.

Утепленные

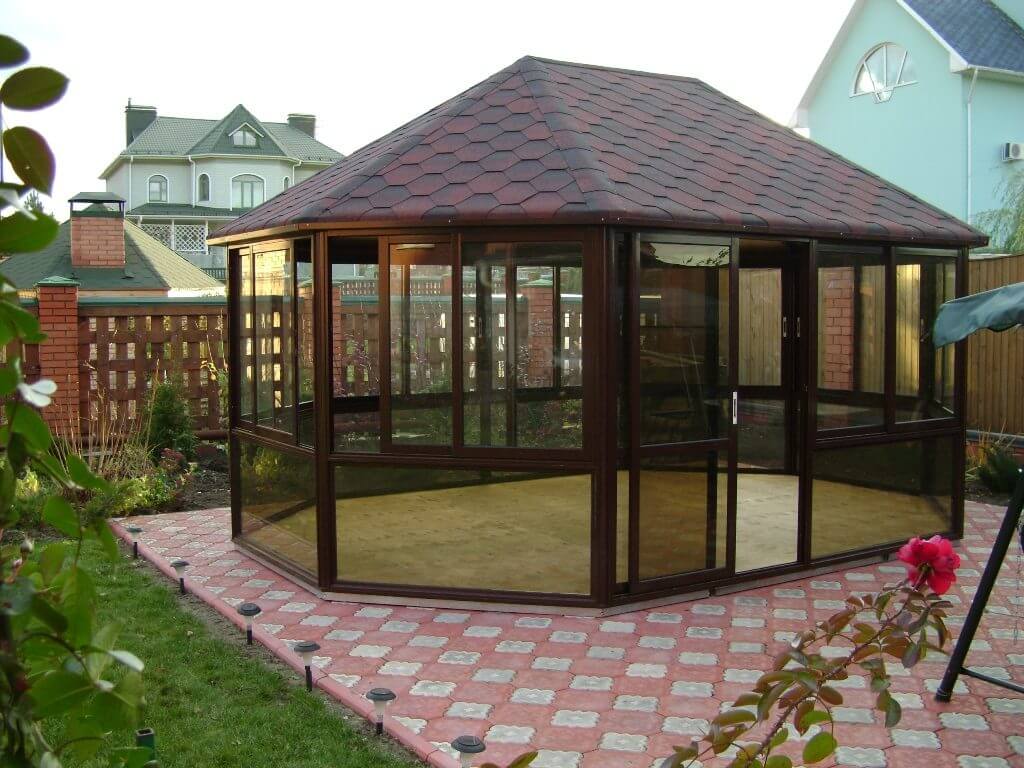

Это вид закрытых беседок, в которых металл заменяется любым другим, менее теплопроводимым материалом. Сварные элементы всегда скрыты. Плюс таких сборок – это возможность жить в них. Минус – это невозможность переставить готовую сборку.

Как построить парник для огурцов своими руками: основные этапы, особенности конструкцииСнятие с крепких плетей ароматных зеленцов в конце весны начале лета – легко достижимая цель. Для её осуществления на…

Необходимо сразу выбрать форму. Большинство дачников строят открытые сборки круглой формы, однако, постройке можно придать шестиугольную или восьмиугольную форму. Если в центре конструкции будет стоять мангал, необходимо рассчитать, чтобы на каждое свободное место приходилось, как минимум, два квадратных метра.

Полы, стенки или ограждения

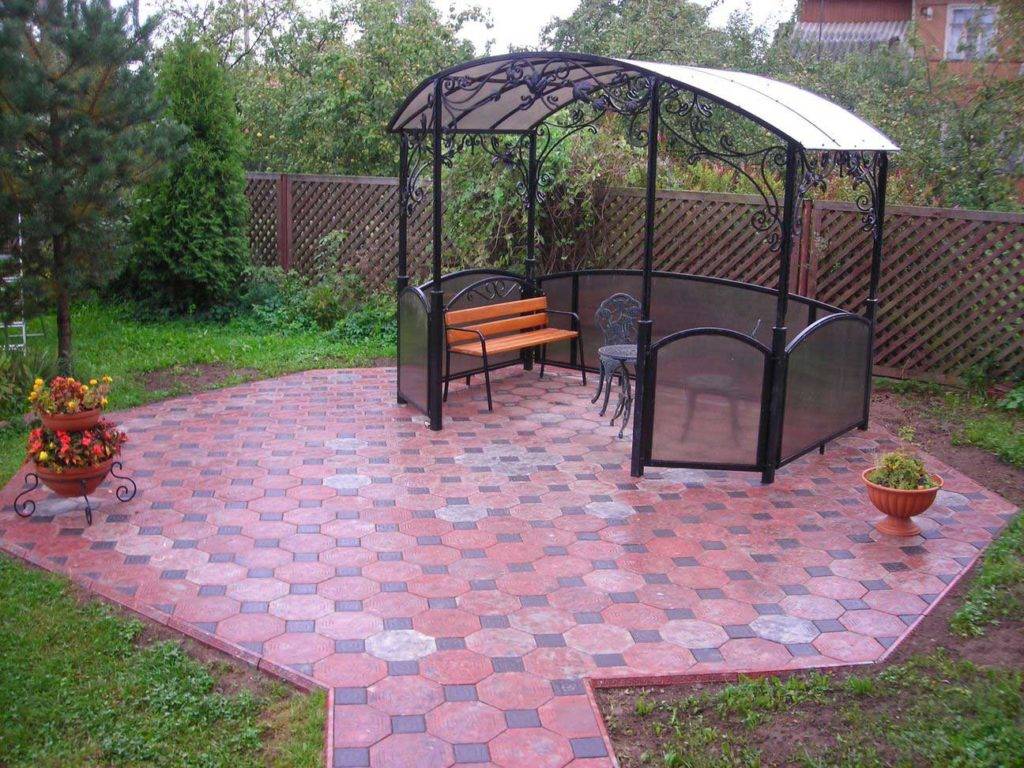

Полы в беседке устраивают из материалов, устойчивых к высокой влажности и морозу:

  • тротуарной плитки;
  • террасной доски;
  • камня;
  • керамической плитки;
  • цементно-стружечной плиты ЦСП.

Конструкция пола должна быть прочной. Для стока дождевой и талой воды с покрытия устраивают небольшой уклон.

Материал обрабатывают от гниения и насекомых антисептическими пропитками.

Ограждения беседки выполняют из материалов:

  • поликарбоната;
  • декоративных панелей;
  • металлических или деревянных решеток;
  • профлиста;
  • ОСП.

Монтируют к каркасу сваркой, болтами, накладками. К ограждениям часто крепят лавочки, поручни, столики. В больших беседках-барбекю устанавливают мангалы.

Беседка из металла своими руками — вполне посильная задача для умельца, обладающего навыками сварки. Если такого опыта нет, все крепления можно заменить болтовыми. Главное — обеспечить прочность и устойчивость каркасу, чтобы при порывах ветра или снегопаде постройка оставалась в целости и сохранности.

Выбор места и оборудование площадки

Выбор места, где будет располагаться будущая беседка из металла для дачи, не менее важный аспект в строительстве. Беседка должна располагаться в выгодном месте, чтобы был красивый вид и отсутствовали сквозняки. Например, если у вас на территории участка есть небольшой пруд, то беседку лучше всего построить на берегу. Ее должно быть видно отовсюду. Она будет не только местом, где можно хорошо провести время. Беседка должна украшать всю территорию участка.

После того, как место выбрано, можно приступить к подготовке площадки. Место обязательно нужно разровнять и убрать всю траву. Обычно, заранее готовят план. Но если плана нет, то можно следовать собственной интуиции. Строительство беседки из металла – занятие не сложное и не требует специального образования. С этим делом справиться даже человек далекий от строительства.

Как только площадка подготовлена, следует приступать к нанесению разметки. Для этого понадобится проволока или нитки. Затем можно выкапывать не слишком глубокие ямы, в которые ставятся опорные столбы.

Высота столбов рассчитывается от общего размера беседки. Чтобы конструкция была устойчивой, можно столбы расположить на более близком расстоянии. Обычно к опорам крепятся еще и пятки.

Конструктивные особенности беседок из профильных труб

Как можно догадаться из названия, главным расходным материалом, который в данном случае будет использоваться, являются профильные трубы, которые, в свою очередь, могут иметь либо квадратное, либо прямоугольное сечение. Подобный материал по многим характеристикам значительно превосходит иные разновидности проката (к примеру, круглые трубы, пруты или уголки) и лучше подойдет для строительства разного рода металлических конструкций, в особенности, если они изготавливаются собственноручно.

Благодаря особой форме сечения, профтрубы обеспечивают следующие важные параметры.

  • Нагрузка будет распределяться максимально равномерно, причем не только по самим трубам, но и по элементам, которые с ними соединены.
  • Сам процесс возведения будет максимально быстрым и простым.
  • Конструкция получится достаточно прочной, хотя и весить при этом будет не очень много (дело в том, что такие трубы полые внутри).
  • Беседка будет более красивой и привлекательной, чем если бы использовались другие разновидности металлопроката.
  • Наконец, места креплений с другими деталями просто и удобно подгонять, причем с любой из сторон. А о тех же трубах круглого сечения этого сказать нельзя.

Еще стоит заметить, что профильные трубы являются поистине универсальным материалом. Они могут применяться не только для силовых конструктивных элементов (кровельных балок, например), но также для всех остальных (даже декоративных – столов, скамеек, прочего). Для изготовления беседки можно использовать только сам металлопрофиль, а также материал, который может быть использован для кровли (к примеру, сотовый поликарбонат). А для обеспечения привлекательности и предельной легкости всей конструкции можно, как показано на иллюстрациях, применить трубы разного сечения.

Для беседки, в особенности, для ее опорных столбов предпочтительнее использовать именно квадратный металлопрофиль. Что же касается прямоугольного, то он тоже подойдет, но его лучше применять для обрешеток, ограждений и иных элементов, не подверженных значительным механическим нагрузкам.

Помимо того, в процессе сооружения вам понадобятся навыки работы с электрическими инструментами – электрической дрелью и болгаркой. Также желательно, чтобы вы умели хоть немного работать со сварочным аппаратом. Таким образом, вы сумеете выполнить сварные швы в тех местах, где это потребуется. Согласитесь, крепление, осуществленное с помощью болта с гайкой, выглядит не так аккуратно и привлекательно, как выполненное посредством сварочного аппарата.

Специфика профиля

Сооружение, выполненное с использованием профиля смотрится достаточно оригинально. Сделать такую постройку можно в кратчайшие сроки. Главное условие – наличие опыта работы со сварочным оборудованием.

Сырье характеризуется достаточной прочностью, многосторонней устойчивостью к пагубным воздействиям и практичностью.

Профильные трубы, взятые за основу беседки, наделяют постройку рядом положительных характеристик. Основными из них являются:

  • малый удельный вес конструкции (исключает подготовку мощного основания);
  • продолжительный период эксплуатации;
  • приемлемая стоимость материала;
  • огнеупорность;
  • отсутствие необходимости проведения периодического ремонта.

Процесс возведения

Первое, что необходимо сделать – подготовить площадку. Ее выбирают с учетом расположения соседей, от забора беседку устанавливают не ближе 1 м. Если в беседке предусмотрено ставить мангальную систему, то строение должно быть удалено на 2-3 м.

Площадку выравнивают, снимают дерн, засыпают щебнем и песком, хорошенько утрамбовывают. Можно выложить «подушку» только под основание блоков, которые выступают в роли фундамента.

Фундамент

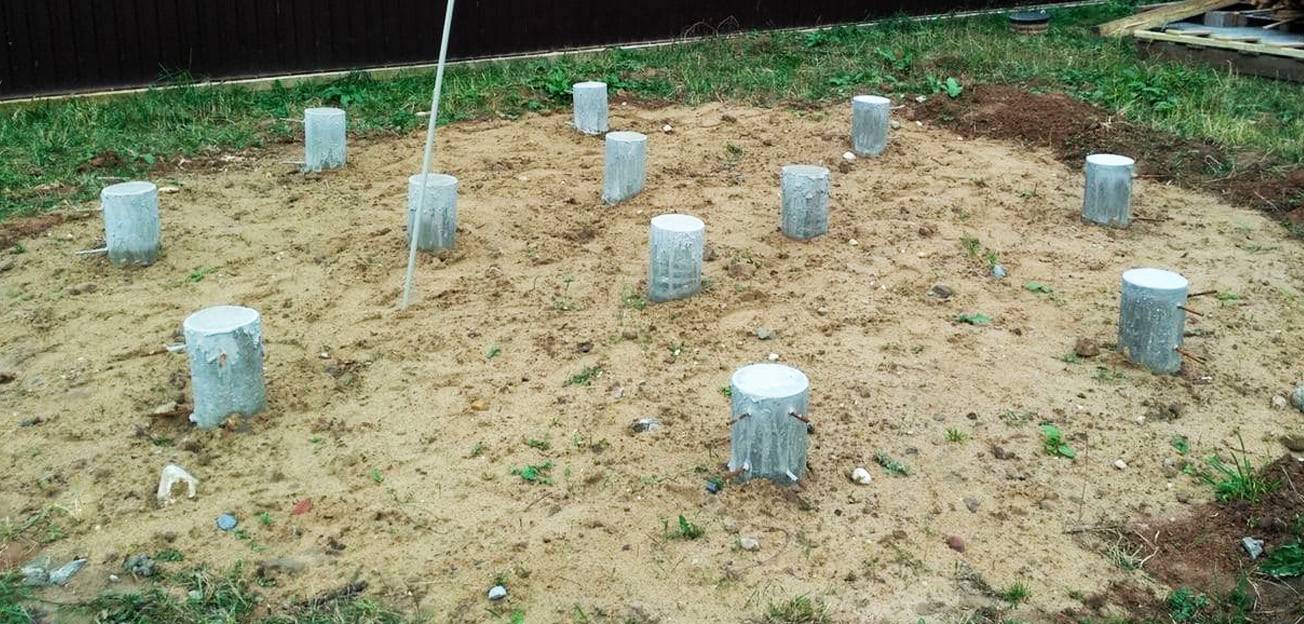

Для фундамента под беседку не нужно использовать нечто монументальное. Ленточное основание может потребоваться только в том случае, когда внутри устанавливается капитальный мангальный комплекс из кирпича, с вытяжкой, а стены – сплошные с окнами и дверью. Но тогда беседка скорее будет позиционироваться как летний домик.

Каждый столб (блок) вымеряют уровнем, если один из них выше или ниже, то под основанием углубляют, либо добавляют «подушку». Чтобы выравнить блоки относительно друг друга на них кладут длинную доску и строительный уровень устанавливают в разных ее местах.

Для гидроизоляции на каждый блок выкладывают рубероид с отвесом в каждую сторону на 15-20 см. Он выступает как гидроизоляционный материал, защищающий нижнюю (деревянную) обвязку.

Нижнее основание

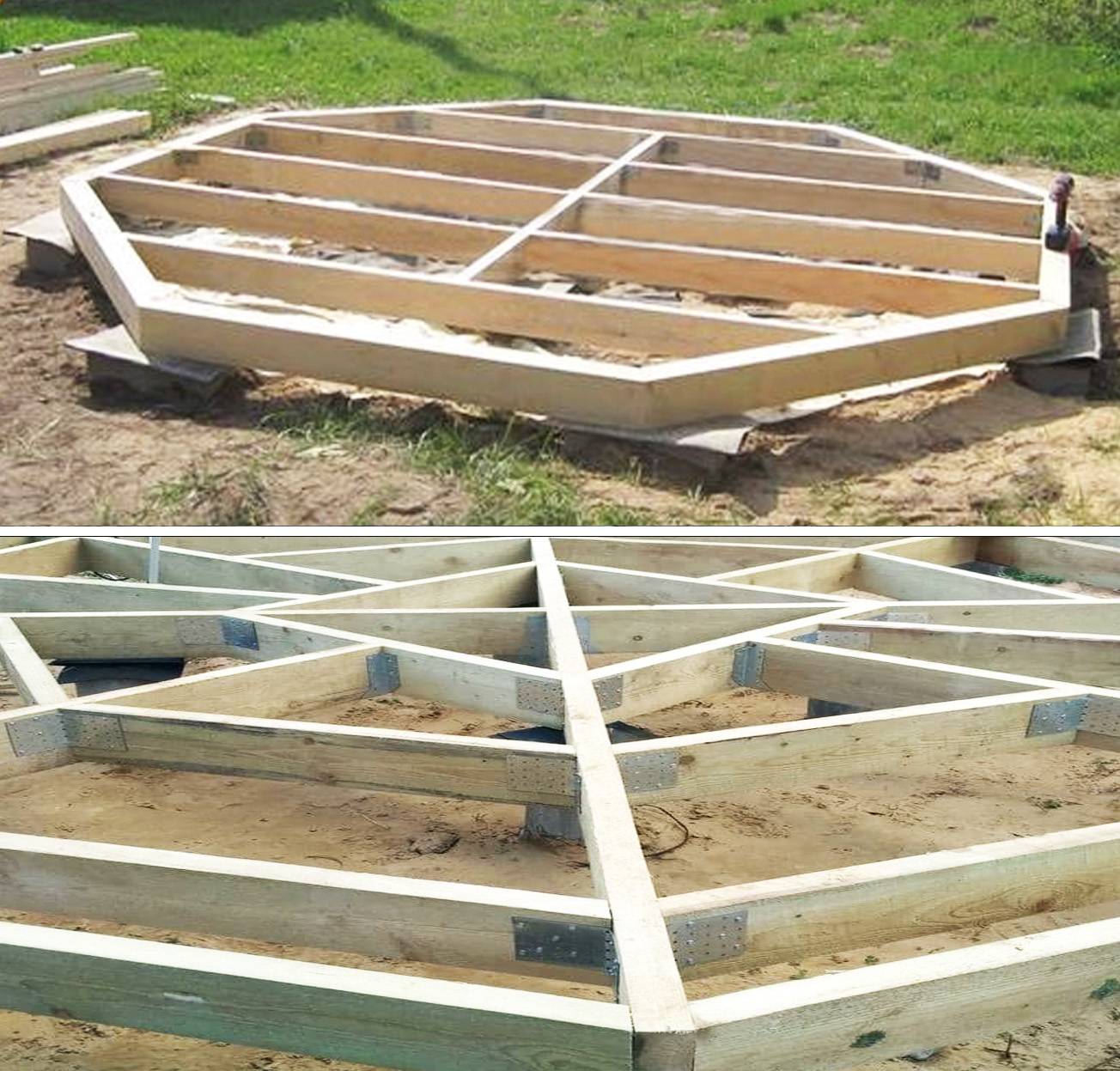

Нижняя обвязка беседки состоит из бруса 100-100 мм. Потребуется восемь штук, концы которых выпилены под углом, чтобы была возможность скрепить основание. Изнутри используют 8 уголков, выгнутых под углом в 135о.

Так как стальных уголков в 135о не бывает, приобретают стандартные с прямым углом и выгибают самостоятельно. Все крепится на саморезы по древесине.

Устойчивость конструкции придает поперечная балка, ее проводят поперек основания, далее крепятся остальные лаги. Для них берется брус 100*50 мм или половая доска «пятидесятка», поставленная на ребро. К основному брусу внутренняя конструкция также крепится на уголки и саморезы.

Все деревянные элементы обязательно обрабатываются специальной пропиткой-антисептиком, которая предотвращает гниение.

Пол

Половые доски берут «дюймовку» (150*25 мм). Существует негласное правило – настил пола начинают от входа, то есть первую доску кладут на брус, где в дальнейшем планируется сделать вход в беседку. Остальные доски располагаются строго за ней.

После того, как все доски настланы, выступающие концы аккуратно обрезают. При необходимости проходят шлифовальным кругом, чтобы убрать неровности по краям.

Как поставить каркас

В качестве опорных столбов используют брус 100*100 мм. Столбы ставят в каждый угол восьмигранника и крепят на стальные уголки снизу и сверху, к верхнему восьмиграннику-обвязке. Обязательно сверяют по уровню, иначе устойчивость крыши будет сомнительной.

Формирование верхней обвязки

Каркас верхней обвязки (8-мигранник) собирается аналогично нижнему, затем конструкцию, при помощи уголков, крепят на столбы.

Крыша

Ее обустройство схоже со строительством 4-х скатной крыши. Единственная сложность – каждая доска стропильной системы выпиливается индивидуально и устанавливается по одной. Это сложно, т.к. самостоятельно придется спускаться и подниматься ни один раз.

Первыми крепятся к верхней обвязке стропила над брусом-стойкой. Крепеж осуществляется при помощи уголков и шурупов.

Для дополнительной опоры устанавливают поперечный ригель, формируя «жесткий треугольник». Соединение досок в верхней точке и у обвязки делается согласно рисунку:

Для обрешетки подойдет доска –«дюймовка» (150*25 мм). Сверху вырезается и монтируется лист ОСП. Далее – мягкая кровля. Если вместо нее предусмотрено крепить профлист, поликарбонат, то ОСП не нужно.

Подготовка к строительству

Выбор профильной трубы

Размеры различных труб

При поиске следует обращать внимание на три важных показателя:

  1. Длина.
  2. Ширина.
  3. Толщина стенок.

Форма трубы роли особой не играет (квадратная или прямоугольная)

Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Чертеж беседки из профтрубы 3 на 3 метра

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось ? .

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

С обшивкой из поликарбоната

Пошаговая инструкция строительства беседки

Собираясь строить беседку самостоятельно можно использовать разное сочетание материалов. Ниже приведены этапы изготовления и фотографии двух самых популярных конструкций.

Комбинированный вариант: поликарбонат + дерево

Для такой постройки необходимо будет возвести столбчатое основание, а уже затем приступать к сборке каркаса.

Порядок работ выглядит следующим образом:

  1. Участок выравнивается. Выполняется разметка.
  2. Согласно проекту по периметру конструкции роются ямы глубиной до метра (все зависит от типа почвы), шириной до 50 см.
  3. На дно ям засыпается 10 см слой песка и щебня.
  4. Деревянные столбы, предварительно обработанные антисептиками, устанавливают в эти проемы. Для лучшей гидроизоляции постройки часть опоры, которая будет бетонироваться, оборачивают рубероидом.
  5. Столбы заливаются раствором. Их ровность проверяется уровнем.
  6. Высыхать фундамент будет в течение недели. За это время его нужно смачивать водой, чтобы он не дал трещин.
  7. Следующий шаг – монтаж лаг. Для этого лучше взять брус 5*15 см. Лаги устанавливаются горизонтально через каждые 40–50 см.
  8. Выполняется настил пола из деревянных досок, ранее обработанных защитными средствами. Крепление – саморезы.
  9. Создание односкатной крыши. Выполняется верхняя обвязка брусом.
  10. На краях опор выпиливаются пазы, в которые должен зайти брус для соединения всех стоек. Крепление – гвозди или саморезы.
  11. Устанавливаются несущие стропила.
  12. Делается обрешетка.
  13. Верх беседки нужно покрыть поликарбонатом.

Для открытой конструкции можно вместо стен сделать небольшое ограждение или забор, украсив элементами ковки, а внутри установить стол с лавочками.

Каркас из профильной трубы + обшивка поликарбонатом

По отзывам строителей, такая крытая конструкция будет прочной и прослужит не один год. Для монтажа каркаса следует использовать металлические трубы, уголки.

Фото: каркас из профильной трубы готов

Все основные работы проводятся в следующей последовательности:

  1. Участок размечается. Выделяются места под опоры.
  2. Необходимо вырыть ямы в диаметре до 10 см, глубиной до метра. Их количество указывается в проекте.
  3. На дно укладывается 20 см песка и щебня и утрамбовываются.
  4. По уровню выставляются трубы и под них делаются распорки из бруса. Бетонируются.
  5. Когда раствор полностью застынет, можно приступать к нижней обвязке.
  6. К закрепленным трубам привариваются уголки из металла и уже сверху них монтируются деревянные лаги на болтах.
  7. Привариваются элементы верхней обвязки.
  8. Каркас кровли лучше создать на земле и уже готовом виде приварить к основной конструкции.
  9. Металлические части постройки обрабатываются антикоррозийными средствами.
  10. Выполняется настил пола обрезными досками либо заливка стяжкой и кладка плитки.
  11. Предварительно листы поликарбоната режутся на нужные размеры. Крепятся к крыше на саморезы с термошайбами. В места стыков наносится герметик.

В такой беседке можно установить мангал или барбекю. В целях пожарной безопасности заливается бетонный пол толщиной не меньше 40 см. А участок вокруг отделывается огнеупорными материалами.

Возведение беседки с печью

Фото: мангальный комплекс под навесом

В поликарбонатной беседке допускается установка печи или других приспособлений для приготовления пищи и обогрева. Однако такое сочетание требует соблюдение нескольких важных рекомендаций. Среди них:

  1. Выбирая место под сооружение, нужно учитывать розу ветров и будут ли примыкать деревья, кустарники к конструкции. По правилам удаленность постройки от соседнего участка и деревьев должна быть не менее 5 м.
  2. Под печь необходимо укладывать отдельный фундамент, а участок вблизи топки обшить огнеупорными материалами.
  3. Для отделки можно использовать натуральный камень, облицовочный кирпич, плитку.
  4. Установка печи проводится до монтажа поликарбоната.

Проектировка и составление чертежа беседки

Для начала необходимо составить план, чтобы представить, как будет выглядеть будущее строение, и из каких деталей оно должно состоять. Для стационарной конструкции также рекомендуется нарисовать чертеж. Исходя из него, будет понятно, сколько и какого материала понадобиться, и какие детали нужно будет изготовить.

Примерная схема прямоугольной беседки, выполненной из профильной трубы

В чертеже нужно отразить, что опорой беседки служат четыре или шесть стоек, соединенных перемычками. На нем должно быть ясно прорисовано устройство верхней и нижней частей беседки – каркаса, опор, кровли. Профиля для каркаса и обвязки могут быть как одинакового, так и разного сечения. Число стоек должно совпадать с числом скатов кровли. Стандартная высота беседки – около 3,5 м.

Кровля для беседки может быть односкатной, двускатной или вальмовой. Распространена также шатровая и купольная форма. Но их воспроизвести намного сложнее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
