Основные характеристики фундаментных бетонных блоков

Виды фундаментных блоков

В зависимости от используемой марки бетона и структуры выделяют три разновидности изделий, использующихся для обустройства сборного основания:

  • Монолитные. Это наиболее популярная разновидность, которая имеет сплошную структуру. Маркировка таких блоков – ФБС.

  • Монолитные блоки с пазом – еще один востребованный вид.

    От предыдущего он отличается наличием специальных вырезов, которые служат для быстрой и удобной прокладки инженерных систем, включая электросеть, слаботочные системы и пр. В продаже эти блоки идут под названием ФБВ.

  • Пустотелые блоки, или ФБП. Их применяют преимущественно для строительства построек из дерева или каркасных материалов, поскольку несущая способность существенно снижена.

Материалы для сборного железобетонного фундамента

Само определение фундамент (основание) дома — уже обязывает отнестись к этой конструкции с особым вниманием. Нельзя ошибиться в выборе материалов для строительства такого сооружения, а потому в этой главе будут рассмотрены основные характеристики материалов, из которых состоит сборный железобетонный ленточный фундамент

Плиты фундаментные железобетонные

Железобетонные фундаментные плиты предназначены для распределения нагрузки от стен сооружения на грунтовое основание фундамента.

Бетонные плиты ФЛ для фундамента

Бетонные плиты для фундамента изготавливают из тяжелого бетона плотностью равной 2200–2500 кг/м3, и используются для возведения подземной части фундамента как на сухих, так и на водонасыщенных грунтах с допустимой температурой воздуха до – 40°С (см. таблицу).

Фундаментные плиты: прочность на сжатие — таблица

Железобетонные плиты ленточных фундаментов: ГОСТ 13580 85, в зависимости от толщины и массы опирающихся на них стен делятся на четыре группы.

Каждая из этих групп обозначена в буквенно–цифровой маркировке изделия:

  1. Наименование изделия — ФЛ и ширина плиты в дециметрах.
  2. Длина фундаментной плиты в дециметрах.
  3. Цифра, указывающая номер группы согласно несущей способности изделия.
  4. Буква, обозначающая значение проницаемости бетона.

Параметр, обозначающий проницаемость бетона, обычно указывается для железобетонных плит, используемых в условиях воздействия агрессивных факторов:

  1. Н — низкая проницаемость.
  2. П — пониженная проницаемость.
  3. О — особо низкая проницаемость.

Приведем пример: плита железобетонная под фундамент, длиной 2380 мм и стандартной шириной 1600 мм, при толщине несущих стен 160 мм, обозначается следующей маркировкой — ФЛ16.24–2. Та же плита, но с показателем проницаемости бетона выглядит вот так — ФЛ16.24–2–Н (низкая проницаемость).

Фундамент из железобетонных плит параметры

Фундаментные блоки для сборных фундаментов

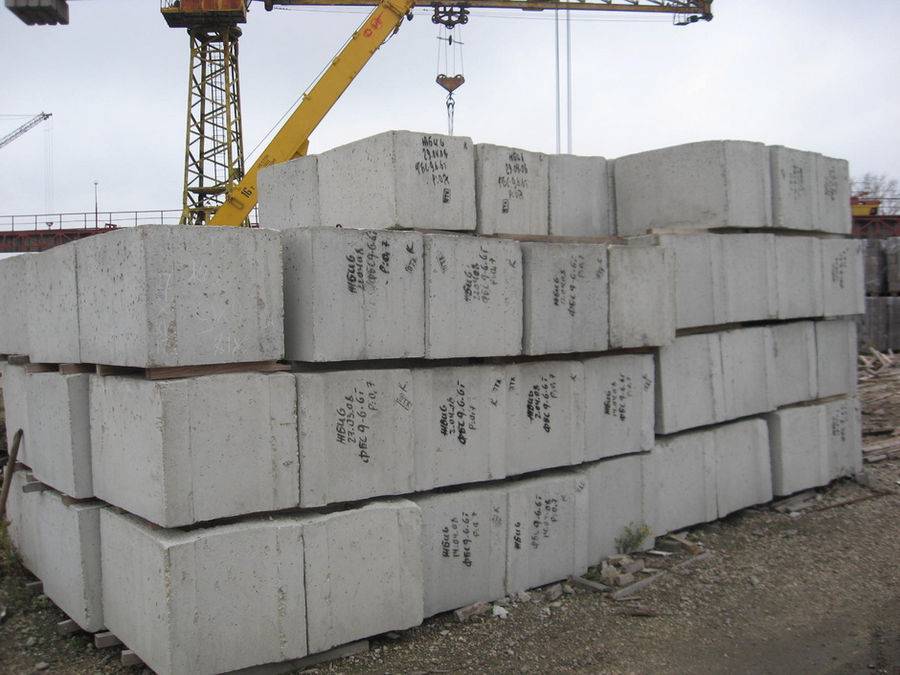

Фундаментные блоки ФБС для сборного фундамента

Фундаментные железобетонные блоки ФБС при устройстве основания зданий работают в одной связке с железобетонными фундаментными плитами, но плиты выполняют только роль основания (подушки), а фундаментные блоки выполняют функцию несущих стен подземной и цокольной части здания. А еще могут применяться для строительства ограждающих конструкций промышленных зданий и сооружений.

Применение технологии сборных железобетонных фундаментов при строительстве здания, помогает значительно ускорить процесс производства строительно–монтажных работ в сравнении с традиционными монолитными фундаментами.

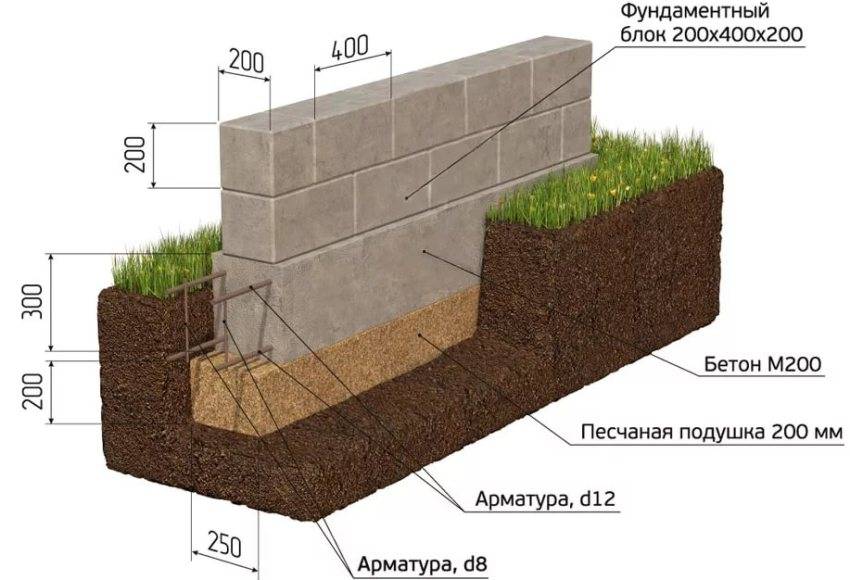

Сборные ленточные фундаменты: технология

Правда, конечная цена такого сооружения будет выше цены готового монолитного фундамента, но если сравнить время монтажа готовых укрупненных элементов сборного фундамента, и общее время заливки и набора проектной прочности монолитного фундамента, то сборный вариант выглядит намного лучше по всем этим показателям.

Для индивидуального строительства обычно применяются блоки ФБС следующих модификаций:

  • из тяжелого бетона;
  • из силикатного бетона;
  • из керамзитобетона.

Средняя плотность любого типа фундаментных блоков должна быть 1800 кг/м3 и выше (см. таблицу).

Блоки фундаментные из тяжелого бетона параметры

Фундаментные блоки изготавливаются согласно строительных норм и требований ГОСТа 13579 78, и по своей конструкции делятся на три категории:

  1. Фундаментный блок сплошной (ФБС).
  2. Сплошные фундаментные блоки с отверстиями для прокладки коммуникаций и вырезами под укладку перемычек (ФБВ).
  3. Фундаментный блок пустотный (ФБП).

Маркируются ФБС аналогично фундаментным плитам (ФЛ). Например, длина блока 2380 мм, стандартная ширина 400 мм, типовая высота 580 мм, сплошной — ФБС24.4.6–Т.

Подробнее о ленточных железобетонных фундаментах Вы можете узнать из этого видео:

Технические характеристики и особенности

Пустотелые фундаментные блоки из тяжелого бетона наиболее востребованный вариант. Они производятся из цемента, песка, щебня и воды. Такой раствор обеспечивает прочностные характеристики изделий. Для изготовления используется бетон не ниже марки М200. Каркас железобетонной конструкции выполняется из горячекатаной стали марок А-I и А-III.

Продукция изготавливается методом вибропрессования. Отливка происходит в специальной форме. В заводских условиях это гарантирует соблюдение установленных геометрических параметров. После уплотнения вибрационными приспособлениями состав пропаривают. Процедура позволяет добиться быстрого набора прочности. Выверенная технология позволяет получать надежный материал, выдерживающий несущие и динамические нагрузки в процессе эксплуатации.

Особенностью силикатного бетона является отсутствие в составе цемента. Блоки изготавливаются автоклавным способом из извести и кварцевого песка. Их отличает однородная структура и меньшая стоимость. Тяжелый силикатный бетон обеспечивает необходимую прочность, морозостойкость, звукоизоляционные характеристики. Изделия на силикатной основе редко применяют в частном строительстве.

Изготовление ПББ

Керамзитобетонные блоки благодаря добавлению в состав пористых наполнителей (шлака, обожженной глины) и пластификаторов лучше удерживают тепло. Основания зданий получаются с низким коэффициентом теплопроводности. Также конструкция легче изделий из тяжелого бетона. Недостатком материала является повышенное влагопоглощение. Такой тип блоков не рекомендуется при строительстве фундаментов на участках с близким залеганием грунтовых вод.

При выборе материала учитываются климатические условия в регионе и геологические особенности участка. Проектировщики предлагают тип бетонных блоков, подходящий по характеристикам к условиям эксплуатации. Имеющиеся в изделиях пустоты при возведении стен неотапливаемых построек или подсобных помещений закладываются утеплителем.

Поверхность блоков имеет различную степень обработки:

  • лицевая – предназначена для покраски и отделки;
  • нелицевая – расположена на участках вне зоны видимости.

Преимущества пустотелых блоков:

  • Прямоугольная геометрическая форма пустотелых блоков для фундамента позволяет получить четкий дизайн подвальных стен и цоколя.
  • Изделия рассчитаны на долгий срок службы порядка 50-100 лет. Они выдерживают многократные циклы замораживания и оттаивания, устойчивы к сейсмической активности.
  • Стройматериал пожаробезопасен, выдерживает действие открытого огня и высокой температуры.
  • Блочные конструкции обеспечивают хорошую шумоизоляцию.

Скорость возведения ленточного или столбчатого фундамента значительно выше, чем при работе с кирпичом или применении заливки монолитной ленты. Возведение сборной конструкции не требует ожидания застывания бетонного раствора в течение месяца.

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:

  1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
  2. Укладывать нужно с помощью специальной техники (подъемный кран, манипулятор).
  3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

МаркаКласс
М150В30
М250В20
М350В25
М100В7,5
М200В15
М300В22,5
М400В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

  • плотность — от 1400 кг/куб. м;
  • мелкие частицы (процентное соотношение) — не более 3%;
  • содержание глины — не более 2-3%;
  • фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:

  • сначала — наружные углы;
  • внешние стены;
  • внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:

  • планируется последующее обустройство подвального помещения;
  • грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
  • требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

  • напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
  • проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
  • штукатурка — в цемент добавляются полимеры;
  • окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
  • оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание .

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

Габариты

Размеры фундаментных блоков регламентирует ГОСТ. Как правило, в обозначении типоразмера указывается сразу длина, ширина и высота.

Стандартные

Традиционно формы для ФБС представляют собой прямоугольные параллелепипеды, однако можно заказать изделия индивидуального формата.

С боков блоки имеют торцевые выемки, обеспечивающие хорошую плотность укладки.

Самая распространенная и популярная модель имеет параметры 2400 х 400 х 600 мм. Причем длина округлена в большую сторону, поскольку на самом деле стандарт составляет 2380 мм.

Кроме указанных, востребованы фундаментные блоки длиной 1180 и 880 мм. При этом ширина может быть от 300 до 600 мм с шагом 100. Стандартная высота, как правило, 580 мм (с округлением в большую сторону 600 мм).

Малогабаритные

Согласно ГОСТу также выпускаются блоки, имеющие маленькие размеры длиной 40 и 60 см. Используют такие ФБС для нестандартных конструкций. Например, строители часто используют конструкции из тяжелого бетона 200 х 200 х 400 мм (20 х 20 х 40 см) для строительства малоэтажных домов, их укладку можно производить вручную без использования специальной техники. А также они будут незаменимы для возведения фундамента на песчаном грунте. Весит такой блок в среднем около 31 килограмма.

И также к малогабаритным изделиям относят блоки с параметрами 600 х 600 х 600 и 400 х 400 х 200 мм. Их применяют в качестве стеновых для возведения подвалов и погребов, а также при сооружении столбчатого типа фундаментов.

При выборе параметров необходимо ориентироваться на тип почвы. При низкой степени устойчивости грунта применяют более массивные блоки. Например, на глинистую почву укладывают ФБС длиной 2400 мм, а на песчаную – малогабаритные варианты.

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

  1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
  2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
  3. Нескальные грунты:
    • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
    • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

ПочваМинимальное заглубление (м)
1Песок0,5
2Глина0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

  1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.

  2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

С этим читают

Производство блоков

ФБС производятся в форме параллелепипеда, для чего используются керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Блоки не армируются. Для производства бетонных блоков применяются различные технологии, среди которых естественная сушка и пропарка. Наиболее важным компонентом материала служит бетон высокого качества, обеспечивающий отличные эксплуатационные характеристики. В торцевых частях блоков имеются пазы, заполняемые раствором при монтажных работах.

Порядок производства ФБС:

  1. Готовится смесь из бетона с использованием цемента, воды и заполнителя;
  2. Раствор загружается в форму для блока;
  3. Раствор уплотняется в форму для ФБС;
  4. Готовые блоки по истечении суток вынимаются.

Согласно требованиям, бетонные блоки производятся из бетона определенного класса прочности В7,5 либо В12,5. Конечное изделие является морозостойким, водонепроницаемым и плотным. Сочетание этих качеств позволяет эксплуатировать ФБС на протяжении десятилетий.

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

  1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
  2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
  3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

  • Ровную геометричность форм.
  • Отсутствие сколов, кривизны.
  • Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Размеры блоков

Важное значение имеют габариты фундаментных блоков. Их учитывают вместе с классом прочности и видом используемого бетона

Такие характеристики влияют на:

прочность постройки, которая возводится на таком фундаменте;

  • технологию сборки конструкции;
  • время выполнения работ;
  • стоимость блоков.

Выбор размеров отдельных элементов осуществляется в зависимости от нескольких показателей:

  • прочностные характеристики, степень устойчивости и тип грунта;
  • толщина стен строения;
  • общая площадь основания;
  • масса постройки;
  • выбранный тип кладки;
  • конструкционная прочность основания.

При устройстве стен важно знать стандартные характеристики. Лучше, если на одну стену уйдет около 4-5 элементов

К примеру, для конструкции длиной 10 м лучше использовать 4 конструкции по 24 дм чем 8 по 12 дм.

При выборе габаритов используемых блоков следует учитывать тип почвы, на котором устраивается здание. Чем больше неустойчивость почвы, тем крупнее должны быть ФБС. Для суглинка и глинистых почв обычно выбирают изделия длиной 24 дм. Для песчаных почв используют изделия меньших габаритов.

С одной стороны стена может выступать на 10 см. При двухстороннем выступании с каждой стороны следует выпустить по 6 см. Для этого обычно используют разные блоки. Благодаря этому получается отличная перевязка каждого шва и довольно плотная укладка. Фундаментные блоки, которые изготовлены по ГОСТу, благодаря высоким геометрическим параметрам, при точной укладке могут исключить кривизну основания. Они являются хорошим ориентиром для кладки стен.

Сфера использования блоков

Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.

Приведем описание основного использования этого строительного материала.

Фундамент

Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.

По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.

Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.

Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.

Выбор размеров блоков фундаментных для возведения основания

В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

ПРАВИЛА ПРИЕМКИ

3.1. Приемку блоков
следует проводить партиями в соответствии с требованиями ГОСТ 13015 и
настоящего стандарта.

3.2. Приемку блоков по морозостойкости и
водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по
водопоглощению бетона блоков, предназначенных для эксплуатации в среде с
агрессивной степенью воздействия, следует проводить по результатам
периодических испытаний.

3.3. Испытания бетона на
водонепроницаемость и водопоглощение блоков, к которым предъявляют эти
требования, следует проводить не реже одного раза в 3 мес.

3.4. Отпускную влажность керамзитобетона
следует контролировать не реже одного раза в месяц по результатам испытания
проб, отобранных из трех готовых блоков.

Оценку фактической отпускной влажности
следует проводить по результатам проверки каждого контролируемого блока по
среднему значению влажности отобранных из него проб.

3.5. Приемку блоков по показателям
прочности бетона (классу бетона по прочности на сжатие и отпускной прочности),
соответствия монтажных петель требованиям настоящего стандарта, точности
геометрических параметров, ширины раскрытия технологических трещин и категории
бетонной поверхности блоков следует проводить по результатам приемосдаточных
испытаний.

3.6. Приемку блоков по показателям
точности геометрических параметров, категории бетонной поверхности и ширины
раскрытия технологических трещин следует осуществлять по результатам
одноступенчатого выборочного контроля.

3.7. Приемку блоков по наличию монтажных
петель, правильности нанесения маркировочных надписей и знаков следует
проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по
указанным показателям.

Разд. 3. (Измененная редакция, Изм.
№ 1).

Фундаментные блоки стеновые (ФБС) | KSG

Типы фундаментных бетонных блоков:

  1. Фундаментные стеновые блоки (ФБС).
  2. Фундаментные пустотные блоки (ФБП).
  3. Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.

    Фундаментные стеновые блоки.

    Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.

    Особенности производства ФБС.

    Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.

    Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:

  • Длина – 60, 80, 90, 120 и 240 сантиметров.
  • Ширина – 30, 40, 50 и 60 сантиметров.
  • Высота – 30 и 60 сантиметров.

    Маркировка блоков ФБС.

    ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.

    Использование блоков ФБС.

    Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.

    Как производится укладка стеновых блоков ФБС?

    Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.

Размерные параметры фундаментных блоков

ГОСТ – закон для производителей. В нем точно указываются параметры технологического процесса, характеристики производимого изделия, а также размеры последнего. ФБС блоки эта участь не миновала. Поэтому государственным стандартом точно установлены размеры:

  • длина – 1180 и 2380 мм;
  • ширина – 300, 400, 500, 600 мм;
  • высота – 280, 580 мм.

Есть так называемые доборные элементы, у которых ширина и высота такая же, как у стандартных блоков. А вот длина их меньше и составляет всего лишь 880 мм. Некоторые производители производят так называемые малогабаритные изделия с теми же высотою и шириною. Но их длина 400 и 600 мм.

На рынке присутствуют фундаментные блоки, изготовленные по техническим условиям. Это когда оборудование и технология не соответствуют требованиям ГОСТа, тогда разрешается производить стройматериал, но чтобы он соответствовал гостовым характеристикам.

На фото ниже представлена таблица размеров ФБС блоков.


Размеры ФБС блоковИсточник www.profibeton.com.ua

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
