Что из себя представляет ленточный фундамент из блоков ФБС + технология устройства и глубина заложения

Разновидности фундаментных блоков

Сортамент ФБС не особо широк. Согласно ГОСТ 13579–78 при высоте блоков в 30 или 60 см их ширина может составлять от 30 до 60 см с шагом по 10 см. Длина блоков колеблется от 90 до 240 см, при этом в габарит длины и высоты уже заложен нормативный шов связующего, то есть реально блоки на 20 мм короче и ниже.

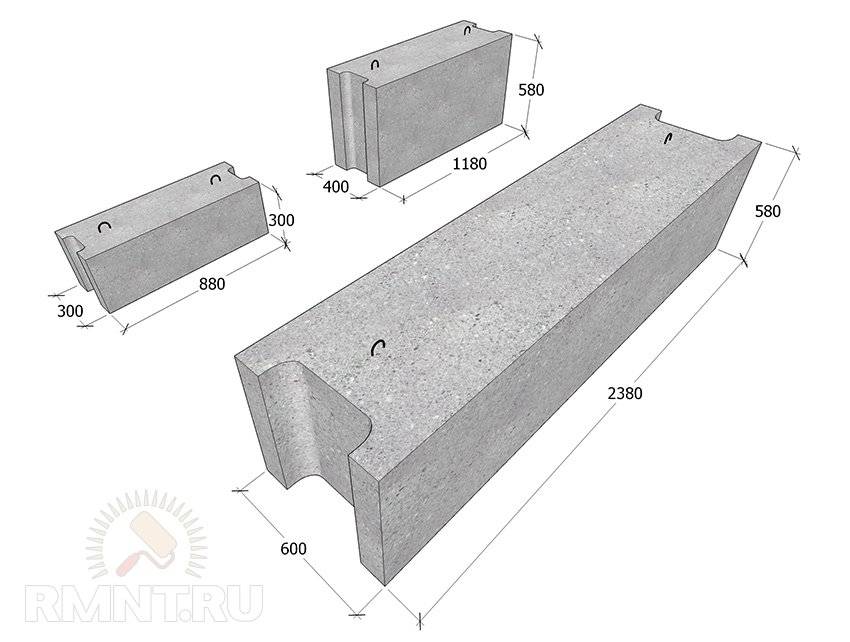

Размеры блоков ФБС

Фундаментные блоки по умолчанию не имеют армирования за исключением закладных монтажных петлей. В качестве основного материала используют бетон класса прочности от В7,5 до В15. В то же время при изготовлении блоков на заказ по стандартным формам нет ограничений для закладки в бетон линейного или сетчатого армирования, либо использования смеси со специальными параметрами, например, с повышенной морозостойкостью.

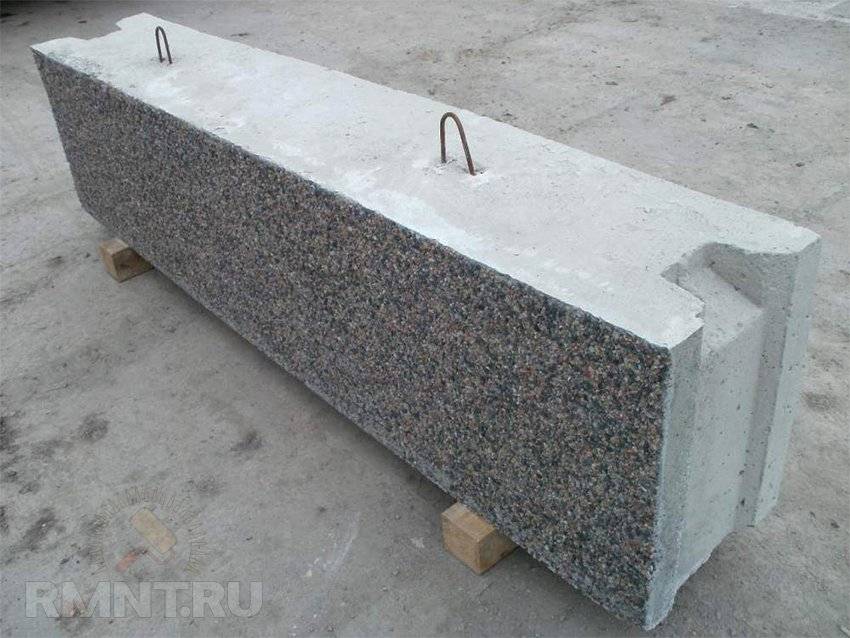

Блок ФБС с облицовкой

Для строительства конкретно фундаментов и несущих цокольных стен применяют фундаментные блоки стеновые (ФБС), в ряде случаев их изготавливают из тяжёлого бетона. Разновидности блоков из силикатного или керамзитобетона для несущих и ответственных конструкций непригодны. В свою очередь фундаментные блоки могут иметь маркировку ФБВ (с наличием продольного паза) или ФБП (с пустотами на манер шлакоблока).

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

  • Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
  • Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
  • Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
  • Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
  • Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

  1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
  2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
  3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Порядок работ

  1. Строительство фундамента из блоков ФБС начинается с проектирования. На этом этапе вы должны нарисовать схему будущего фундамента и рассчитать сколько блоков какого размера вам понадобится.
  2. Затем проводят разметку на местности, согласно которой осуществляется снятие плодородного слоя и выемка грунта. Если планируется подвал из ФБС, то нужно разметить его периметр. Разметку делают, используя колышки и шнуры.
  3. После выемки грунта дно траншеи трамбуют.
  4. Под ленточный фундамент из бетонных блоков засыпают дренаж, в состав которого входит щебень и песок. Трамбование дренажа лучше проводить виброплитой.
  5. Затем укладывается гидроизоляция. Необходим двойной слой.
  6. Далее идет установка фундаментных блоков-подушек (ФЛ). Они кладутся в строго горизонтальное положение. В работе используют строительный уровень. Щели между блоками заполняют с помощью песчано-цементного раствора.
  7. Затем кладется арматура, которая закрывается сверху слоем раствора (3см).
  8. Следующий этап — установка блоков ФБС. Блоки фундамента кладутся таким образом, чтобы ни в одном месте не совпали швы. Значение минимального смещения составляет 40% от высоты ФБС-блока.
  9. Если блочный фундамент для дома предполагает два и более ряда блоков, то сверху производится укладка армопояса с раствором. Перевязка ФБС-блоков – обязательное условие. Только такая конструкция будет обладать необходимым запасом прочности и устойчивости.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.

От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.

Подготовка траншеи

Рытье траншеи производится по обычной для ленточного фундамента технологии.

Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.

Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.

Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.

Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.

Подушка под основание

Песчаная подушка необходима для коррекции дна траншеи.

Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.

Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).

Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.

Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.

Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.

Укладка блоков

Монтаж блоков производится в два приема:

  • Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
  • Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.

ВАЖНО!

Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.

Завершающие этапы работы

После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.

Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.

После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.

Полезные советы

  • Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
  • Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
  • Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
  • Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
  • Для сборных фундаментов лучше использовать железобетонные ФБС.

  • Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
  • Чем больше длина блока, тем меньше стыков, значит, надежнее.
  • Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
  • Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.

Однако специалисты используют и другие методы:

  • оклеивание рубероидом;
  • окрашивание специальной краской на основе акрила, силикона или полиуретана;
  • оштукатуривание полимерными составами;
  • гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
  • напыление тонкого резинового слоя.

Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.

Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.

Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.

При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.

Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.

Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.

Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.

Монтаж сборного ленточного фундамента

Учитывая сложность установки такого основания, без специальной строительной техники не обойтись. На строительной площадке нужно иметь в наличии экскаватор (но можно вручную выкопать траншею), краны (без них никак — блоки очень тяжелые), вибропресс и бетономешалку (по желанию). Также нужно предусмотреть дополнительный монтажный инструмент, а также все необходимое для приготовления бетонного раствора и проведения гидроизоляции будущего основания.

Этапы возведения

  1. Детальная разметка площадки под будущий фундамент, замеры углового наклона почвы и устранение перепадов высот;
  2. Расчет глубины залегания фундамента с учетом максимальной точки промерзания почвы;
  3. Выкапывание котлована или траншеи. Как правило, сразу копается котлован, ведь на его месте потом будет сделан подвал или подземный паркинг;
  4. Установка маяков на углах будущей конструкции, проверка всех горизонталей;
  5. После всех подготовительных работ, а также подготовки песчаной подушки, начинается процесс установки бетонных плит и блоков. Укладка начинается с углов конструкции и плавно переходит к середине основания. Все блоки устанавливаются на бетонный раствор и выравниваются. В пазы между блоками заливается бетонный раствор.
  6. После того, как все швы высохнут, на внешнюю поверхность основания накладывают гидроизоляционный слой. Первый слой делается из битума, смолы или специальной мастики, а уже поверх крепится рубероид или другие гидроизоляционные материалы.

Ленточный фундамент фбс: выбор размеров блоков для возведения основания

В настоящее время при возведении   большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Обратите внимание! Несоответствие размеров изделий может негативно отразиться на состоянии основания, что приведет в конечном итоге к разрушению здания.
Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать. От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий

Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Обратите внимание! При выборе размеров блоков для возведения стен необходимо руководствоваться правилом, утверждающим, что оптимальным считается пять элементов на длину стены.

Ленточный фундамент с буронабивными сваями

Ленточный фундамент на буронабивных сваях – отличный вариант для строений небольших площадей, легких каркасных конструкций, хозяйственных пристроек и т.д.

При правильных выверенных расчетах ленточного фундамента на сваях сооружение будет радовать своего владельца на протяжении долгого периода, без повреждений и перекосов конструкции.

Такой тип основания несложно выполнить самостоятельно без привлечения спецтехники. Устройство предусматривает углубления, куда устанавливаются элементы фундамента – сваи. Ямы под сваи бурятся ручным буром.

Популярность данной конструкции для возведения легких построек объясняется наличием следующих плюсов:

  • приемлемая цена;
  • не нуждается в выравнивании участка;
  • допустима укладка ниже уровня промерзания почвы;
  • экономичность и легкость возведения.

Данный тип фундамента предполагает устройство ростверка. Он может быть висячим либо заглубленным. В первом случае между ростверком и грунтом делается небольшой промежуток, благодаря чему основание становится выше уровня грунта. При заглубленном исполнении ростверк уходит в почву на 2 см, а поэтому понадобится дополнительно устройство гидро- и теплоизоляции фундамента.

Фундаментные блоки стеновые (ФБС) | KSG

Типы фундаментных бетонных блоков:

  1. Фундаментные стеновые блоки (ФБС).
  2. Фундаментные пустотные блоки (ФБП).
  3. Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.

    Фундаментные стеновые блоки.

    Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.

    Особенности производства ФБС.

    Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.

    Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:

  • Длина – 60, 80, 90, 120 и 240 сантиметров.
  • Ширина – 30, 40, 50 и 60 сантиметров.
  • Высота – 30 и 60 сантиметров.

    Маркировка блоков ФБС.

    ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.

    Использование блоков ФБС.

    Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.

    Как производится укладка стеновых блоков ФБС?

    Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.
