Бетоносмеситель своими руками: делаем принудительный бетоносмеситель, изучив чертежи

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание. Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Подготовка к изготовлению бетономешалки

Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

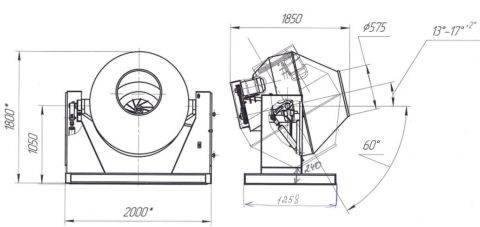

Чертеж для изготовления бетоносмесителя

Из инструментов могут понадобиться:

  • Аппарат для сварки.
  • Электрическая дрель.
  • Набор отверток.
  • Ножовка по металлу.
  • Емкость.
  • Металлический прокат для изготовления рамы.
  • Подобрать мотор, мощностью минимум 1,3 кВт.
  • Металл для лопаток, используемых при перемешивании компонентов.
  • Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.

На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.

Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.

Изготовление ручной бетономешалки

Эскиз для сборки простейшей бетономешалки

Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:

  • Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
  • По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
  • Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
  • Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
  • Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
  • На конце оси крепится кронштейн с рукояткой.

Изготовление бетономешалки с приводом

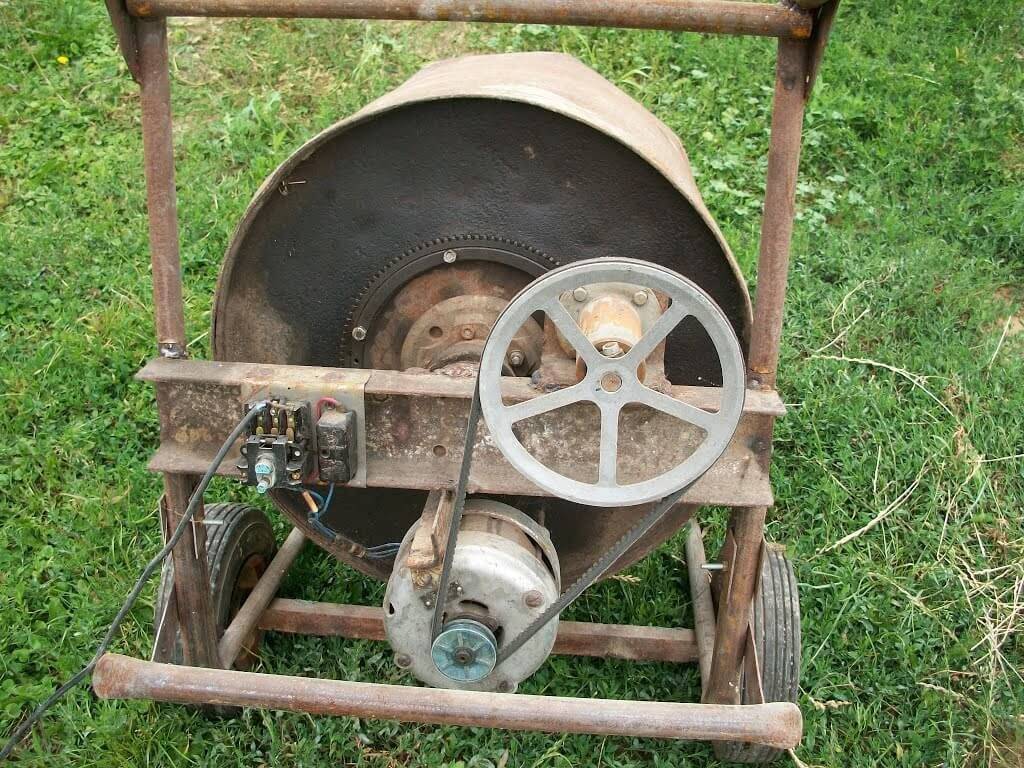

Привод на бетономешалке

Большая бетономешалка своими руками изготавливается с электроприводом.

Инструкция по ее сборке предлагает такой порядок работ:

Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:

  1. Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
  2. Для крепления элементов используются болты диаметром 27 мм.
  3. Бочка устанавливается под углом 35°.
  • Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
  • На раму крепится редуктор.
  • Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
  • Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.

Смеситель для пенобетона своими руками

Крепится штурвал для опрокидывания бочки.

Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.

Несколько советов по эксплуатации оборудования

Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:

  • Нельзя опускать руки во вращающийся барабан.
  • При подключении электричества нужно следить за исправностью проводки.
  • Даже к неработающему агрегату не следует подпускать детей.
  • При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
  • Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
  • Никогда нельзя оставлять включенную технику без присмотра.

Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

  • экономия денежных средств по сравнению с приобретением готового агрегата;
  • повышенное качество подготавливаемой цементно-бетонной смеси;
  • сокращенная продолжительность смешивания ингредиентов бетонного раствора;
  • удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
  • возможность изготовления смесительного устройства с ручным приводом;
  • широкий выбор материалов и емкостей для самостоятельного изготовления.

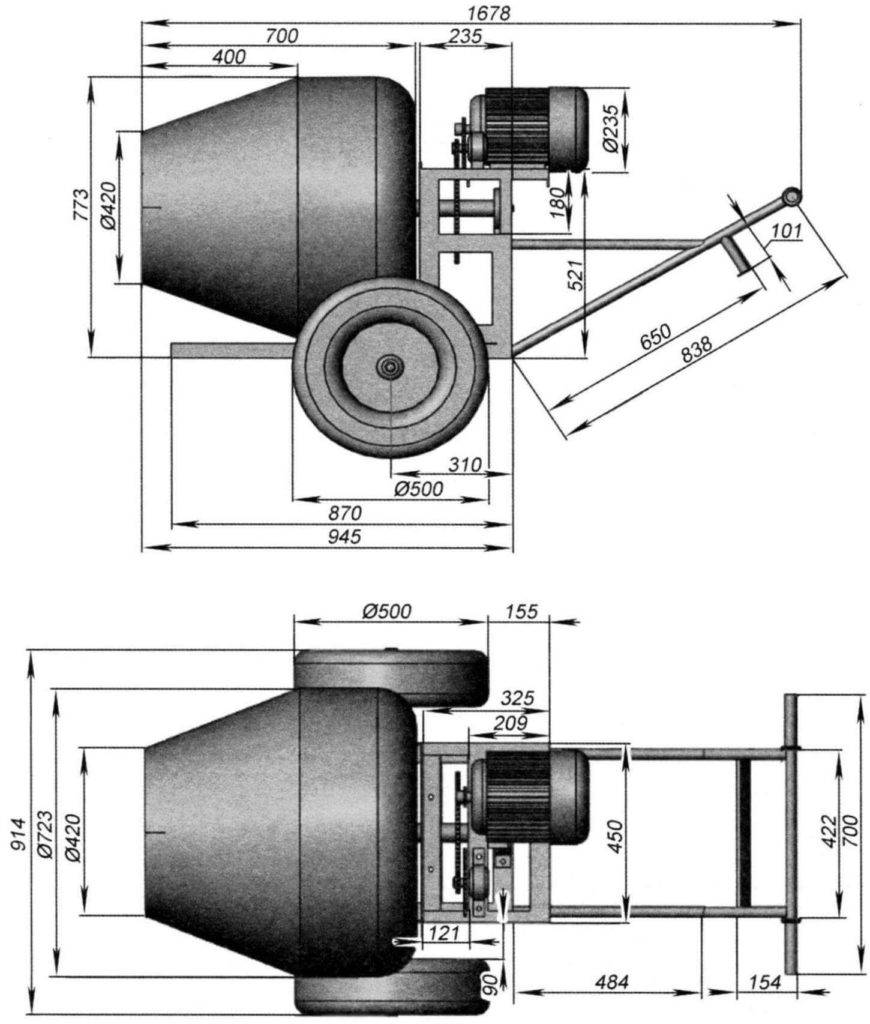

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

  • сложность изготовления в бытовых условиях без профессиональной подготовки;
  • необходимость подгонки узлов и элементов для обеспечения безотказной работы;
  • разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Алгоритм сборки предусматривает выполнение следующих операций:

Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
Установку емкости на поворотном валу

Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

  • Сварите раму с осями для шестеренчатой передачи.
  • Закрепите колеса.
  • Установите на осях шестерни привода.
  • Прикрепите двигатель со шкивом.
  • Соберите ременную передачу.
  • Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:

Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.

А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Общий чертеж смесительной бадьи

Общие габариты емкости, без узла соединения с редуктором – 400 ÷ 500 мм. Казалось бы – немного, компактно, но даже только в цилиндрической части помещается порядка 30 литров раствора – вполне приемлемый показатель для бытовой бетономешалки.

. – автомобильная колесная ступица. Можно эту деталь изготовить и самостоятельно, но все же проще воспользоваться готовой.

. – днище бадьи. Вырезается из стального листа, желательно толщиной 5 мм. На рисунке ниже эта позиция показана отдельно в увеличенном виде. Отверстия (8 шт, диаметром 6,5 мм) должны точно совпадать с отверстиями на ступице (поз.. )

Особенности устройства и работы с бетономешалкой


Электрический двигатель приводит лопасти в движение. Стандартно укомплектованные бетоносмесители с принудительным действием состоят из следующих частей:

  • емкость, в которой непосредственно готовится раствор – груша цилиндрической или конической формы;
  • зафиксированный барабан, который является осью;
  • вал для лопастей;
  • лопасти, за счет которых смешиваются компоненты;
  • крышка, функция которой – предотвращение вытекания раствора в процессе смешивания и его быстрого высыхания;
  • электрический двигатель, принудительное действие которого поворачивает лопасти.

Принцип работы при принудительном действии элементарный – компоненты для приготовления смеси помещают в грушу. Бетономешалку подключают к электросети, запускают двигатель нажатием кнопки. Равномерно поворачиваясь, лопасти постепенно доводят замес до нужной консистенции. Процесс можно выполнить одной рукой.

Изготовление бетоносмесителя

Основные детали конструкции

Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:

  • Двигателя;
  • Редуктора;
  • Бака на 200 л;
  • Вала;
  • Лопастей;
  • Рамы
  • Подшипников.

Электродвигатель для бетоносмесителя

Кроме того, чтобы собрать все детали в единую конструкцию, понадобятся следующие инструменты:

  • Болгарка;
  • Дрель;
  • Сварочный аппарат.

Подготовка

Прежде чем начинать работу следует подготовить чертежи бетономешалки принудительного действия. Это несколько облегчит работу, а также позволит избежать ошибок и переделок.

Схема бетоносмесителя с горизонтальным расположением барабана

Надо сказать, что существуют различные конструкции подобных агрегатов и в первую очередь они различаются расположением барабана. Он может быть:

ВертикальнымВ этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал.
ГоризонтальнымЕмкость и вал располагаются горизонтально, при этом у нее срезается боковина.

Чертежи бетономешалки принудительного типа можно выполнить самостоятельно, посмотрев на готовые конструкции, либо найти в интернете.

Сборка смесителя с горизонтальным расположением барабана

Теперь рассмотрим, как собирается принудительная бетономешалка своими руками с горизонтальным расположением бака:

В первую очередь необходимо собрать раму, для этого можно воспользоваться металлическими уголками. Проще всего выполнить два одинаковых треугольника. Уголки соединяются между собой при помощи сварки.

Так как конструкция будет достаточно тяжелой, с одной стороны можно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.

  • Далее с одной стороны треугольника необходимо приварить площадку для монтажа редуктора.
  • После этого к раме крепится ось с двумя кронштейнами, которые привариваются к редуктору.

На фото — пример готового самодельного смесителя

  • Далее срезается боковина бочки, для загрузки барабана, после чего она устанавливается на раму. Барабан может жестко фиксироваться при помощи сварки, либо вращаться вокруг оси, для удобства выгрузки готовой смеси. В этом случае конструкция более сложная, кроме того, необходимо предусмотреть фиксацию барабана во время работы смесителя.
  • Далее в нижней части рамы выполняется площадка для двигателя и устанавливается сам агрегат. Монтаж двигателя лучше выполнять болтовым соединением.
  • После этого к оси смесителя привариваются лопасти, которые будут размешивать раствор.
  • В завершение работы следует соединить редуктор с двигателем при помощи ремня, которым осуществляется привод. Для этого, шкивы обоих механизмов должны располагаться в одной вертикальной плоскости.

Теперь самодельная бетономешалка принудительного действия готова, осталось только проверить ее в работе.

Пример самодельного смесителя с вертикальным расположением барабана

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция аппарата данного типа существенно отличается от вышеописанной машины.

Чтобы изготовить подобный принудительный бетоносмеситель своими руками, надо выполнить следующие действия:

  • В первую очередь нужно обрезать дно бочки и срезать горловину, чтобы обеспечить отверстие для оси.
  • Далее к бочке надо приварить четыре уголка, чтобы создать опору. Нижняя часть «ножек» укрепляется перемычками, которые будут служить основой для площадки двигателя и редуктора.

Схема простого смесителя

  • Далее надо установить в баке вал и выполнить систему его крепления. В итоге вал должен жестко фиксироваться как минимум в двух точках. К примеру, в бочке можно предусмотреть подшипник, который будет удерживать ось.
  • Далее к валу нужно приварить лопасти, обеспечивающие размешивание раствора.
  • После этого в нижней части нужно выполнить площадку для установки остальных механизмов.
  • Следующим шагом является установка редуктора и двигателя, после чего на их шкивы надевается ремень, осуществляющий привод. При монтаже двигателя желательно предусмотреть систему регулировки натяжения ремня.

Чертеж бетоносмесителя

Вот, пожалуй, и все основные моменты изготовления бетономешалки. Конечно, ее производительность будет не такой высокой, как в случае с аппаратами заводского производства, которые за первые 20 секунд размешивают раствор до готовности около 80 процентов, однако ее вполне хватит для выполнения частных строительных работ. Причем, качественно размешивать с ее помощью можно бетонный раствор как с щебнем, так и без крупного наполнителя.

Что собой представляет?

Миксер принудительного действия отличается от других типов бетономешалок тем, что рабочая емкость для приготовления бетонной смеси статична, а замес выполняется подвижными частями — лопастями, которые смонтированы на подвижный вал. Расположение перемешивающих элементов регулируется, а для полной выгрузки приготовленной суспензии они оснащены особыми скребками. Вал машины вращается с частотой от 30 об./мин. Бетонная смесь быстро доходит до своей кондиции.

Непосредственно замес раствора выполняется лопастями агрегата при статичном положении емкости.

Бетономешалка принудительного типа — агрегат с высокой производительностью, который позволяет сократить рабочее время на выполнение замеса в 5 раз. Этот агрегат — циклический, загрузка компонентов раствора, его приготовление, разгрузка емкости от готового продукта выполняются за несколько этапов. После завершения приготовления бетона открывается затворное устройство, через которое в специальную емкость выгружается смесь. Если необходимо, циклический процесс запускается снова.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Комбинированный горизонтальный вариант с гребёнками

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

  • станину (она может быть как на шасси, так и стационарной);
  • замешивающие рабочие органы;
  • емкость, в которой происходит непосредственно процесс замешивания;
  • разгрузочный механизм;
  • трансмиссию;
  • движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

  1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумя\четырьмя колесами, чтобы легче было его транспортировать.
  2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
  3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
  4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
  5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Особенности постройки бетономешалки своими руками

Обязательные геометрические параметры для бетономешалки цилиндрического типа — угол наклона основной оси около 40-45 градусов. В этом случае необходим откидной механизм для выгрузки готовой смеси. Существуют варианты самодельных бетономешалок из бочки с горизонтальным расположением смесительного барабана. В этом случае в бочке устраивают откидной люк, который во время приготовления бетонной смеси закрывается наглухо, а во время выгрузки открывается, при этом готовая смесь попадает в подготовленную заранее емкость.

Конструкций и типов самодельных бетономешалок масса. Главное при ее проектировании и постройке — терпение и умение владеть элементарными инструментами и сваркой, чего мы вам желаем. Удачной всем работы!

Как выбрать бетономешалку: на что важно обратить особое внимание при подборе оборудования

К выбору любого оборудования или инструментов нужно подходить ответственно, так как от приобретаемых изделий зависит эффективность выполнения работ, скорость и срок службы. К выбору бетономешалок необходим также соответствующий подход, который предусматривает учет ряда некоторых важных параметров. Основным из них является определение с конкретным видом по типу привода и принципу функционирования, что было описано выше

Кроме того, рассматривая конкретные модели, обратите внимание на следующие технические параметры:

Объем бака — важнейший параметр, который влияет на производительность оборудования. Однако не стоит выбирать изделия с большими емкостями, если планируется выполнение работ в небольших масштабах. Это нерациональная трата денег, которая не имеет практического обоснования. Производители предлагают устройства с баками емкостью от 40 до 300 литров. Естественно выбирать небольшой емкости изделия при запланированных больших масштабах работ также не рационально. Именно поэтому выбирать для домашнего применения рекомендуется бетономешалки с баками, емкость которых составляет до 150-200 литров.
Мощность электрического привода — зависит от емкости используемого барабана

Учитывать важно также и тот факт, что установки с мощными двигателями потребляют больше энергии, и кроме того, не каждый вид электрического генератора способен обеспечить их функционирование. Именно поэтому для домашнего строительства оптимальными являются варианты с двигателями, мощность которых не превышает 1 кВт.
Толщина металла бака — чем больше значение, тем лучше, но не всегда

Бак из толстостенного металла прослужит в 2-3 раза дольше, что является преимуществом, но в таком случае увеличивается вес всей установки, поэтому усложняется ее транспортировка. Еще тяжелый бак сложнее вращать электромотору, поэтому на таких моделях обычно устанавливаются более мощные силовые агрегаты. Толщина стали бака в 1,5-2 мм является вполне достаточной.
Материал изготовления венца на бетономешалках гравитационного типа — на бетономешалках этот конструктивный узел может быть представлен из стали, чугуна, пластика и прочих видов материалов. На большинстве моделей такие части являются заменяемыми, поэтому в случае их выхода из строя, не понадобится менять нижнюю часть барабана вместе с венцом. Наилучшими на сегодня являются венцы из полиамида, а в чем их преимущество, можно почитать в разделе ниже.
Поворотный механизм — лучше всего, если он представлен в виде колеса, а также имеет ножной фиксатор
Это значительно облегчает особенности опрокидывания бака, а также выставления его в необходимом положении для загрузки.
Конструкция подшипника — уделите особое внимание этому моменту. Устройства могут быть представлены разных вариантов исполнения, но категорически отказывайтесь от моделей, в которых подшипник находится в конструкции барабана
Он зачастую приварен к нему, и является незаменяемым (теоретически замену произвести можно, но понадобится сварочное оборудование). Ниже на фото представлена конструкция бетоносмесителя с приваренным подшипником. Произвести замену подшипника на таких устройствах крайне сложно. Хотя узлы и имеют большой ресурс, но рано или поздно они выходят из строя. Чтобы в будущем не сталкиваться с проблемой замены подшипника на бетономешалке, рекомендуется выбирать модели, оснащенные двумя подшипниками, которые расположены не в барабане, а в конструкции рамы.
Наличие крепкой и устойчивой рамы — часто оборудование, которое изготовлено из тонколистовых материалов, приходит быстро в непригодность для дальнейшей эксплуатации или нуждается в ремонте по причине снижения прочности конструкции. Подвергающаяся постоянным нагрузкам и воздействию погодных условий конструкция быстро выходит из строя, поэтому важно, чтобы она была изготовлена из качественных материалов. Если конструкция будет неустойчива, то под воздействием вибраций она может опрокинуться, и повлечь целый ряд негативных последствий: травмировать персонал, испортить замешиваемый материал и вывести из строя комплектующие оборудования.

Опираясь на описанные советы и рекомендации можно выбрать подходящий вариант строительного оборудования. Что касаемо производителя, то изделия производятся разными фирмами, но практически все они имеют одинаковое устройство

Важно учитывать не только наименование производителя, но и стоимость агрегатов. Не покупайте самые дешевые модели, так как высока вероятность того, что в них имеются проблемные и дефектные места

Это интересно! Большинство производителей предоставляет гарантию на бетономешалки до 1 года.

Подготавливаем материалы для изготовления самодельной бетономешалки

Для того, чтобы сделать самодельную бетономешалку необходимо
заранее подготовить весь необходимый инструмент, а также нужные материалы. Впрочем,
даже особого инструмента может не потребоваться. Если делать крепления на
болтах, то применение, например, сварочного аппарата может и не понадобится.

В первую очередь, для работы будет нужна дрель, набор
отверток различного калибра, а также ножовка по металлу. Для емкости, в которой
будут смешиваться компоненты бетона, потребуется главное – бочка (не менее 200
литров).

Очень хорошо, если дно бочки будет несъёмным или заварено, чтобы оно
не отвалилось при смешивании.

Металлический уголок можно использовать в качестве рамы, а
вместо двигателя, который будет задавать крутящий момент всей конструкции,
можно использовать бензиновый мотор или мотор от дрели-миксера. Мощность мотора
должна быть не менее 1300 Вт.

В бочке, верхняя крышка должна быть прочно закреплена.

Также необходимо подумать над тем, какой механизм необходим:
передвижной или стационарный. В зависимости от этого можно подкорректировать
чертежи и планы конструкции.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
