Расчет шага обрешетки под металлочерепицу и крепление кровли к контробрешетке своими руками

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

Рисунок 5. Расчетная схема

Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Особенности

При возведении постройки любого типа и планировки необходимо особое внимание уделять подбору подходящих кровельных материалов. На сегодняшний день их ассортимент богат, поэтому выбрать подходящее покрытие получится на любой вкус и кошелек

Однако какую бы кровлю вы ни приобрели, для ее укладки в любом случае потребуется предварительная установка надежного каркаса.

Если вы решили покрыть крышу дома таким популярным материалом, как металлочерепица, то вам следует знать, что это покрытие производится из тонких стальных листов, которые штампованы так, что в итоге получаются элементы, очень похожие на настоящую керамическую черепицу.

Многие потребители останавливают свой выбор на кровельных материалах из металлочерепицы, поскольку они выглядят солидно и дорого, особенно если выполнены на совесть. Порой издали подобные покрытия трудно отличить от настоящей керамической черепицы, которая была в чести на протяжении многих веков.

Также нельзя не заметить и то, что монтаж металлочерепицы можно производить в любое время года, поэтому вам не придется ждать летнего сезона для завершения строительства крыши.

Металлочерепица во многом превосходит прочие кровельные материалы. В первую очередь, следует заметить, что ее вес является более скромным, нежели у старого доброго шифера. Благодаря этой особенности работать с подобным материалом намного легче. Кроме того, для укладки металлочерепицы можно обойтись изготовлением облегченной стропильной системы, которая снизит лишнюю нагрузку на перекрытия постройки.

По словам опытных и домашних мастеров, при установке каркаса под такую кровлю, как правило, не возникает особых трудностей и больших проблем.

Однако следует учитывать и некоторые недостатки, которые присущи современной металлочерепице:

  • следует учесть его высокую стоимость – металлочерепица стоит дороже многих альтернативных материалов;
  • подобный кровельный материал подвержен образованию коррозии, которая не только может существенно испортить его внешний вид, но и привести к разрушению с течением времени;
  • под металлочерепицей довольно часто образовывается конденсат, который губительно влияет на состояние перекрытий и каркасов;
  • подобную кровлю отличает и высокая звукопроводимость, что отмечают многие потребители, которые положили на крыше металлочерепицу.

Положить такой материал кровли, да и обрешетку для него возможно своими силами. Конечно, для этого необходимо выкроить достаточное количество времени и закупиться соответствующими инструментами. Если же вы боитесь связываться с подобными работами, то стоит доверить их специалистам, поскольку крыша должна быть не только красивой, но и безопасной, а в случае с серьезными допущенными ошибками этим критерием она отвечать не будет.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил.

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

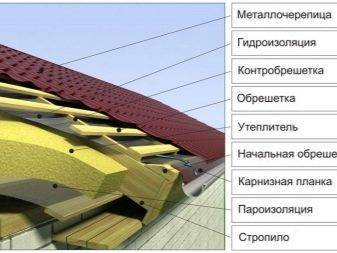

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.
Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.
В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.

Пример расчета

Дано: минеральная черепица «Франкфурт», уклон кровли – 25°, длина ската – 8760 мм.

Порядок действий:

  1. Находим в табл. 1 значения PUT и LAT
  2. Значение LAF для минеральной черепицы всегда равно 40 мм
  3. Находим в табл. 4 значение LАср
  4. Рассчитываем L
  5. Определяем Nрасчетное
  6. Округляем в большую и меньшую стороны
    • Nбольшее = 26 рядов
    • Nменьшее = 25 рядов
  7. Рассчитываем два соседних значения шага обрешетки (LA1 и LA2)
    • LA1 = L/ Nбольшее = 8400 / 26 = 323 мм
    • LA2 = L/ Nменьшее = 8400 / 25 = 336 мм
  8. Оцениваем допустимые значения шага обрешетки (LA) при уклоне 25° (табл.6.)

Ответ: LA1 находится в допустимом интервале, а LA2 выпадает из него, следовательно, нужно выбрать шаг LA1, он равен 323 мм.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

ВАЖНО!

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке

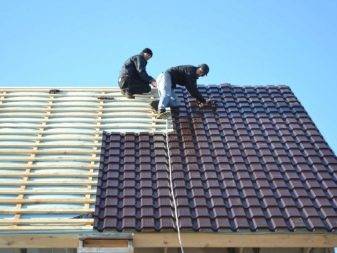

Устройство кровли из металлочерепицы по деревянной обрешетке

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

  • огнезащитные (антипирены);
  • биозащитные;
  • водоотталкивающие;
  • защищающие от плесени и грибка;
  • универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Понятия обрешетки и контробрешетки

Под обрешеткой подразумевается сплошное или ячеистое основание под финишный материал. Конструкция собирается непосредственно на стропила. Контробрешетка – это часть системы кровли, которая монтируется поверх гидроизоляционного полотна вдоль стропильных ног.

Функциональность

Рассмотрим, нужна ли контробрешетка под профнастил на холодной крыше, какую задачу выполняет дополнительная конструкция. Опорное основание под кровлю монтируется над гидроизоляционным материалом. Таким образом формируется вентиляционный зазор, который способствует отведению влаги. То есть она не попадают внутрь конструкции.

Дополнительно контробрешетка выполняет и другие задачи:

  • за счет поднятия обрешетки над стропилами исключается риск повреждения пленки или мембраны от сквозного прохождения в брус;
  • изнаночная сторона металлочерепицы в меньшей степени подвергается воздействию влаги из-за вентиляционного зазора (дополнительно организуется шумоизоляция);
  • защита гидробарьера во время проведения монтажных работ (мастера могут набить временные доски и передвигаться по крыше не затрагивая полотно);

Временный дощатый настилИсточник b-online.ru

  • элементы конструкции выступают в роли подосновы для базовой обрешетки (снижается вероятность прогибания брусьев под весом кровельного покрытия);
  • пленка со временем может провисать, растягиваться и разрушаться, что практически исключается за счет контробрешетки (материал фиксируется).

Если кровельная система устроена в соответствии с технологией, то под металлочерепицу природные осадки попадать не должны, но повышенная влажность при этом не исключается (в соответствии с погодой). Причиной появления конденсата под профлистом является разница температур снаружи и внутри помещения. То есть для неотапливаемой крыши контробрешетку устраивать не обязательно. Но если в будущем планируется устройство утепленной мансарды, то мероприятие все же проводится.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

  • сосна;
  • ель;
  • пихта;
  • лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

  • брус сечением 50х50 или 40х60 мм;
  • брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
  • доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

  • сантиметровая лента;
  • уровень;
  • треугольная линейка;
  • фломастер;
  • шуруповерт;
  • молоток;
  • самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
  • инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
  • лестница или деревянный помост.

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.
