Как устроен цоколь из кирпича на ленточный фундамент: виды блоков, а также пошаговая инструкция по возведению

Виды фундаментов

Фундаменты подразделяются на несколько основных видов:

• Ленточный.
• Столбчатый.
• Плитный.
• Свайно-винтовой.

Каждый тип фундамента имеет свои особенности, свои сильные и слабые стороны. Поскольку речь идёт про фундамент для бани из пеноблоков, то какого-то слишком мощного основания не требуется, и выбор материала для постройки сложным не будет, подойдёт любой тип.

Краткий обзор типов

• Ленточный — основание, состоящее из сплошной бетонной полосы по всему периметру здания и внутренних несущих стен. Самый распространённый тип фундамента, проверенный на тысячах построек. Обладает высокой несущей способностью, довольно большой материалоёмкостью.
• Столбчатый состоит из системы столбов или свай, расположенных в узловых точках будущего здания — по углам, в местах соединения или пересечения несущих стен и простенков. Чаще всего, такой фундамент заглубляется в грунт на глубину в 0,5 — 1 м ниже глубины промерзания почвы. При строительстве бани можно обойтись более простыми методами — использовать столбы из отдельных блоков на песчаной подсыпке, без заглубления. Про серьезную ошибку таких фундаментов смотрите видео ниже.
• Винтовые сваи. Такой фундамент наиболее выгоден на участках со сложным рельефом, с уклоном или складками. Винтовые сваи завинчиваются в грунт до твёрдых слоёв, сверху они обрезаются или наращиваются до получения единой плоскости, на которой монтируется ростверк, несущий стены. Позволяют обойтись без выравнивания рельефа участка, что требует техники и не всегда возможно.
• Плитный. Это монолитная бетонная плита, заложенная под всей постройкой. Такое основание ещё называют «плавающим», так как плита не заглубляется в грунт и перемещается вместе со зданием при каких-либо подвижках почвы, например, сезонных при таянии снегов и т.д. Используется на слабых грунтах, способен нести значительные нагрузки. Высокая материалоёмкость, и, как следствие, высокая цена такого основания компенсируется тем, что сам фундамент является полом цокольного этажа.

Полезное видео

В ролике ниже показано, как фундамент из винтовых свай поможет поставить строение со сравнительно небольшими (по сравнению с бетонными) затратами на рельефной местности, склони и даже над водой:

В следующем ролике показана серьёзная ошибка, допускаемая при возведении столбчатых фундаментов:

https://youtube.com/watch?v=xNxNmBUxcjk

Предварительные работы для выкладывания цоколя

Если ленточный фундамент готов можно переходить к собственно постройке цоколя. Типы цоколя, их предназначение и уместность в том или ином случае определяются застройщиком. Перед тем, как начинать кладку цоколя, необходимо выставить углы. Если это сделать неправильно или, вообще, проигнорировать этот этап, в будущем, ваше строение, сможет отдаленно напоминать знаменитую башню в Пизе.

Первый этап – это выставление кирпичей по периметру постройки, без нанесения раствора, по предполагаемой ширине будущего цоколя, с обязательным использованием уровня. Затем взяв рулетку необходимо вымерять длину и ширину всех сторон постройки, учитывая, ранее выложенные углы. Чтобы проверить правильность измерений, нужно провести два замера по диагонали. Все данные, полученные от измерений, должны совпадать.

Второй этап, следующий за выставлением углов – это, собственно и есть кладка цоколя. В работе используется раствор из песка и цемента. Ширина цоколя зависит, в первую очередь, от материала, из которого будут выложены стены. Если стена будет из пеноблоков, где размеры блоков стандартны и составляют 600 мм в длину, 300 мм в ширину и 200 мм в высоту, то ширина цокольной кладки будет равна 300 мм. Также необходимо учитывать размеры материалов, которые будет применяться для утепления и отделки стен.

Кладка цоколя из кирпича

Материалы для кладки цоколя

Чтоб определить высоту цокольной кладки применяются различные данные, основанием для которых послужил многолетний практический опыт. Считается, что оптимальна та высота, которая не будет ниже максимального, снежного покрова, присущего данной местности. Ну, а, предельную высоту волен выбирать сам застройщик. Если запланировано строительство подвального помещения, то высоту, обычно, определяют в пределах от 80 до 100 см. В любом случае, предельную высоту цокольного этажа ограничивает высота пола на 1-м этаже постройки.

Самым простым и экономичным устройством цоколя может быть его возведение, как продолжение стенок ленточного фундамента. Чаще всего цоколь возводится из прочных материалов, аналогичных тем, из которых построен фундамент. Это может быть монолитный, а также блочный бетон, или же кирпич.

Необходимым условием является то, что вес материала, из которого производится кладка, должен соответствовать ее способу. Цоколь, возводимый из монолитного бетона, является продолжением конструкции фундамента, получаемого путем простейшего увеличения в высоту опалубочных щитов. Такой цоколь и фундамент интересен тем, что их поверхности можно придать фактурную текстуру, как первоначальный этап для отделочных работ. После снятия опалубки цоколь очищают от мусора и пыли и нужно провести проверку на наличие воздушных раковин и трещин, при обнаружении которых, заделать жидким цементным раствором.

Необязательно цоколь из кирпича, должен служить продолжением фундамента, сделанного из того же материла. Кирпичный цоколь, очень часто, выкладывается и поверх ленточного фундамента из железобетона, и по песчаному основанию, и по кладке из бутового камня. Условие, которое должно неукоснительно соблюдаться при укладывании кирпичного цоколя – это отсутствие чрезмерной нагрузки на стены, при которой не превышалась бы нагрузка на несущую способность цоколя.

Для кладки цоколя используется только полнотелый керамический кирпич. Его высота должна быть не менее 4 рядов кладки. В ленточных фундаментах на плоскости каждой стены цоколя делают вентиляционные отдушины, которые располагаются на высоте, начиная от 15 см поверхности земли, обеспечивая систематическую циркуляцию воздуха в подвальном помещении.

Для предотвращения негативного воздействия климатических и температурных условий на стены, применяется гидроизоляция цоколя. Самый простой и доступный материал, который используется для этих целей – это рубероид. Его нужно сложить вдвое и уложить поверх цоколя. При этом следует помнить: слой гидроизоляции надо располагать в двух уровнях – чуть ниже уровня поверхности пола или выше. Существует большой, кроме рубероида, выбор гидроизоляционных материалов. Все, начиная от выбора материалов для кладки цоколя, способов его кладки, гидроизоляции и прочего – прерогатива застройщика.

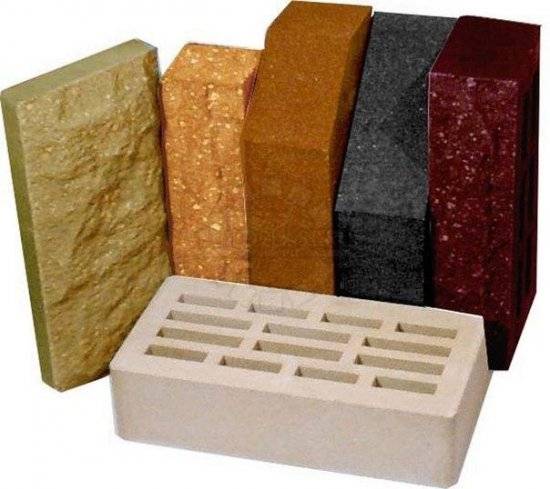

Материалы для кладки и отделки цоколя

Возможные ошибки при создании и способы их устранения

При возведении цоколя из блоков к ним предъявляются особые требования герметичности. Поскольку грунт, на котором они лежат, делается более податливым и способен сместить блоки с образованием трещин.

Типовые ошибки при возведении цокольного уровня из различных блоков:

1. Нарушение технологии при строительстве ФБС, из-за того что не использовался «замок».
2. Плохое качество уплотнения щелей в стыках и блоков.
3. Возведение цоколя на ленточном фундаменте, не имеющего плитного основания.
4. Отсутствие системы пластового дренажа во влажных климатических зонах строительства
5. Сооружение цоколя из ФБС на двигающихся грунтах.
6. Невысокое качество процессов бетонирования, ошибки, допущенные при вязке арматурных элементов, продолжительные перерывы при заливке бетоном, укладывание строительного бетона без вибротрамбовки.

Ошибки, допущенные при возведении цокольных стен, которые привели к серьезным трещинам в строительных конструкциях, могут быть исправлены только после соответствующей оценки состояния дома экспертами, с последующей разработкой защитных мероприятий.

Иногда выводы экспертов печальны, поскольку разрушения достигли такого размера, что могут быть опасными для проживания в доме и потребуется полный его демонтаж или снос.

Ошибки, допущенные застройщиком в процессе выполнения системы гидроизоляции цокольного уровня, могут быть исправлены самостоятельно:

• выполняют систему принудительного дренажа атмосферных вод от стен дома, что помогает осушить пол в цокольном помещении;
• устройство системы отопления и вентиляции цокольных помещений.

Чем закрыть цоколь по периметру дома (бетон)

Часто лента фундамента для цокольного этажа обустраивается из бетона. Для бетонного строительного элемента характерны следующие отличительные черты:

• достаточно высокая стоимость материала;
• необходимость изготовления специальной крепкой формы;
• установка стального армирования;
• использование специального оборудования;
• длительный срок службы застывших плит;
• необходимость в проведении гидроизоляционной работы;
• неудовлетворительная устойчивость к воздействию влаги.

Чтобы отделать ленточный фундамент, по его периметру создаются укрепленные формы, куда помещается армирование, а после заливается жидкий состав. Он впоследствии твердеет, и получается монолитная конструкция. Также обустройство может быть выполнено за счет ранее заказанных под размер плит, однако и в этом случае для монтажа потребуется специальная техника.

Цоколь можно закрыть различными способами

Керамзитобетон

Более качественный материал для отделки ленточного фундамента. Рассмотрим основные характеристики этого строительного элемента:

• улучшенная прочность затвердевшей монолитной конструкции;
• достаточно высокая стоимость материала;
• как и в случае с бетоном, требуется стальное армирование;
• необходим специальный каркас, чтобы состав приобрел задуманную форму;
• требуется использовать специальное оборудование;
• в состав помимо цемента входит керамзит;
• продолжительный срок службы монолитных сооружений;
• материал более устойчив к воздействию влаги.

Как и в случае с обычным бетоном, по всему периметру требуется сделать укрепленный каркас, поместить сюда армирование, а после залить смесь. В конце останется только дождаться ее полного затвердевания. Монолитные плиты могут быть изготовлены на заказ под соответствующие размеры, однако для монтажа потребуется специальная техника.

ФБС

Строительство стеновых конструкций цокольного этажа из ФБС блоков позволяет решить сразу несколько задач. Рассмотрим основные характерные отличия этого материала:

• сравнительно большие габариты;
• специально созданы для обустройства фундамента;
• в состав входят прочные компоненты, выдерживающие высокую нагрузку;
• для блоков характерна устойчивость к воздействию влаги;
• изделия легко поддаются монтированию;
• блоки можно обработать до необходимой формы и размера;
• сравнительно невысокая стоимость подобных изделий.

Фундамент достаточно часто возводится именно из этих составляющих, так как из-за высокой плотности и крепости материал спокойно выдерживает любые нагрузки, что нередко позволяет прощать даже грубые строительные ошибки.

Шлакоблок

Шлакобетон для цоколя позволяет в короткий промежуток времени соорудить крепкое и устойчивое к влаге сооружение. Рассмотрим основные характерные черты для фундамента из шлакоблока:

1. Изделия имеют невысокую стоимость по современным меркам.
2. Строительные элементы отличаются сравнительно небольшими размерами.
3. Материал легко поддается обработке, а также монтированию.
4. Нет необходимости выполнять гидроизоляционную работу.
5. Шлакоблок отличает высокая прочность.
6. Строительные элементы легко выдерживают большую нагрузку.
7. Достаточно продолжительный срок службы изделий.

Все эти характеристики делают шлакоблок незаменимым материалом для обустройства цокольного этажа ленточного фундамента, особенно если речь идет о бюджетном строительстве, где нет возможности использовать спецтехнику и вспомогательное оборудование.

Стоимость конструкции

Среди них:

• тип фундамента;
• используемые материалы;
• необходимая несущая способность и устойчивость — чем выше требуются показатели, тем выше будут затраты;
• привлечение специалистов и спецтехники.

На стоимость могут влиять внешние факторы, в том числе необходимость обустройства в неровной местности. Также важен тип грунта. Примером будет увеличение затрат при слабой сопротивляемости почвы или наличии близко расположенного водоносного слоя.

На строительных сайтах можно рассчитать стоимость с помощью калькулятора. Средняя цена погонного метра — 600 рублей. Подробнее о стоимости и ее расчетах читайте в этой статье.

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

• Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.
• Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
• Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
• Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

• Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
• Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
• Несущие способности кирпича ниже, чем у бетонной отливки.
• Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

Цоколь из блоков керамзитобетона своими руками

Монтаж блоков производится по аналогии с кладкой стен из кирпича на цементно-песчаном кладочном растворе. Это позволяет значительно сэкономить на специальных клеевых составах, которые используются, когда, например, монтируется цоколь из газобетона.

Успех самостоятельной работы во многом зависит от качества материалов для кладки. Для цоколя лучше всего использовать качественный материал заводского изготовления. Нижняя часть стен здания несёт большую нагрузку, она является как бы продолжением фундамента. Не стоит самостоятельно изготавливать блоки из керамзита в данном случае, так как прочность изделий домашнего изготовления значительно ниже, чем у заводских.

Перед проведением работ нужно подготовить основание для отмостки:

• снять растительный грунт толщиной около 10 см;
• засыпать по периметру цоколя песчано-щебёночный слой на толщину снятого грунта;
• обильно полить слой водой и уплотнить ручной трамбовкой.

Это делается, чтобы упавший при кладке цокольных стен раствор можно было сразу разровнять на месте будущей отмостки бетонного цоколя.

Стены из штучных бетонных изделий с керамзитовым наполнителем возводятся по общепринятой технологии, ничем не отличающейся для устройства цоколя:

1. Габариты блоков вполне удобны для работы, плотность изделий достаточна для безопасной укладки.
2. Незначительный вес бетонных камней облегчает кладку, позволяет начинающему каменщику допускать небольшие промахи с возможностью их быстрого исправления.
3. Работы по монтажу можно производить без помощников, так как подача камня на леса не составляет большого труда, а подмостки выдерживают достаточно большое количество облегчённых бетонных цокольных блоков.
4. Не стоит забывать о хрупкости керамзитобетона, поэтому вместо металлического молотка для подправки и подбивки изделий лучше использовать резиновую киянку.
5. Так как материал крошится при разбивании, разрезать его следует с применением болгарки и специальных отрезных кругов по бетону.
6. Перед началом работ надо разнести бетонные камни вдоль строящегося цоколя.
7. Раствор замешивается по стандартной рецептуре для кладочных смесей, при самостоятельном исполнении количество единовременно замешанного раствора не должно превышать 3-5 вёдер.

Устройство цокольного этажа своими руками вполне возможно при наличии определённых строительных навыков, а из керамзитобетонных блоков кладка может быть выполнена намного быстрее и качественнее.

Особенности

Столбчато-ленточный фундамент сочетает в себе ведущие особенности двух типов оснований – столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в данной системе выступают сваи, которые вкапываются в грунт ниже уровня промерзания земли и опираются на твердые слои грунта, минуя мягкие. Ленточное бетонное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями. Лента связывает столбы, не оказывая при этом давления на грунт.

Подобные типы оснований подходят для неустойчивых грунтов, подверженных пучению. В первую очередь, это глинистые и мелкопесчаные почвы, органические грунты (болотистые, торфяные), предварительно осушенные и дренированные. Кроме того, использование свай позволяет вести строительство на участках с перепадами высоты. Иными словами, использование свайно-ленточного фундамента позволяет сделать пригодным для строительства почти любой участок.

Ленточный фундамент со столбами по своему принципу организации схож с аналогом на сваях, однако для установки опор не нужно привлечение спецтехники и бурение глубоких скважин. Это позволяет вести монтаж своими руками и уменьшать размер сметы.

Преимуществом столбчатых фундаментов является возможность вести строительство на «проблемных» грунтах, а также на участках с перепадами высоты. Однако устройство такой системы требует проведения точных расчетов.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и обходится дешевле свайных аналогов. Между столбачато-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать воздействие процесса пучения грунта на фундамент.

Создание фундамента на основании столбов не подходит для влагонасыщенных грунтов (участков, расположенных в низинах или близ водоемов, грунтов с подземными водами). Для таких территорий лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания – его размерами, этажностью, применяемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с лентой применяются на неустойчивых грунтах и предназначаются под небольшие одноэтажные дома с мансардой или двухэтажные объекты, выполненные из облегченных материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасники», для строительства которых применяются канадские и финские технологии.

Пошаговая инструкция по монтажу

Перед началом строительных работ потребуется выполнить комплекс подготовительных мероприятий:

1. геологические изыскания;
2. подготовка чертежей;
3. нанесение разметки с соблюдением пропорций проектным значениям.

После этого наступает этап земляных работ на местности.

Подготовка траншеи

Сначала рабочие снимают плодородный слой почвы, после чего обустраивают котлован или траншею, глубина которой должна быть больше уровня промерзания грунта.

Как правило, под ленточный сборный фундамент требуется 2-2,5 м глубины, если только это не мелкозаглубленная разновидность. Дно выравнивают, после чего переходят к следующему этапу.

Подушка

На подготовленное дно траншеи засыпают песчано-гравийную смесь, формируя подушку толщиной 30-40 см. Засыпку выполняют частями: сначала размещают слой речного песка на 15-20 см, после укладывают такое же количество щебня (для работ используется материал средней фракции).

Каждые 10 см подвергаются утрамбовыванию с помощью виброрейки, в некоторых случаях работы проводятся вручную.

Формирование подошвы и укладка блоков

Например, на плотной почве можно сделать ее сборной, а при пучинистом или слабом грунте лучше отдать предпочтение более дорогой, но надежной монолитной конструкции.

Для строительства зданий из каркасно-щитовых материалов можно обойтись без подошвы, но тогда потребуется уложить на песчаную подушку кладочную сетку.

После обустройства подошвы наступает этап непосредственно укладки блоков. Их монтируют с углов здания, между плитами натягивают жесткий шнур для выравнивания кладки.

Между собой блоки скрепляют цементным раствором, верхние и нижние элементы обязательно подвергают обвязке. Для заполнения вертикальных швов применяют бетон М-100 или тот же раствор.

Последующий ряд всегда должен идти в противоположном направлении от углов и внешней кладки к внутренним перегородочным конструкциям.

Завершающие этапы

После кладки требуется выполнять гидроизоляцию: для такой работы обычно используются жидкие составы на основе мастики.

Средство наносят на внешние поверхности основания, равномерно промазывая конструкцию, особое внимание надлежит уделять стыкам. Если гидроизоляционный слой будет слишком тонким или неравномерным, бетонная поверхность станет впитывать почвенную влагу, что приведет к преждевременному разрушению фундамента и самого здания

Кроме этого, может потребоваться теплоизоляция конструкции, особенно если планируется, что в здании будет обустроено цокольное помещение. Монтаж изоляционного материала выполняется чаще всего с внутренней стороны, для этого обычно используют рулонную продукцию или керамзит.

Монтаж цоколя

Предназначение

Цоколь, выложенный рваным камнем

Многие задаются вопросом, нужен ли цоколь на фундамент? Основная функция цокольной части здания – защита конструкции от воздействия влаги. Он эффективно противостоит таким атмосферным явлениям как снег, косые струи дождя, брызги и т.д.

Несмотря на то, что бетон склонен впитывать воду, она не разрушает и изменяет структуру. Если вывести фундамент “под ноль” и сразу начать кладку, то со временем влага разрушить штукатурку и кирпич.

Цоколь необходим для установки деревянных полов дома, которые являются наиболее практичным и традиционным видом оформления жилых помещений на сегодняшний день.

Лаги для формирования пола располагаются непосредственно на цоколь, что дает возможность создать необходимый разрыв между полом и грунтом. Также цоколь создает дополнительное полезное пространство для подвальных помещений.

Цоколь и отмостка фундамента используются не только для защиты строения от влаги, но и в как элемент дизайна – достаточно сложно представить себе дом без выступающей нижней части.

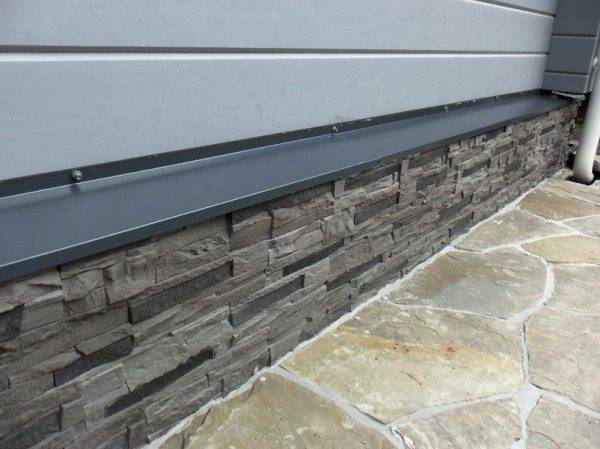

Пластиковый цоколь для фундамента – имитация натурального камня

Установка

Наиболее рациональным считается заливка цокольного фундамента, в котором цоколь формируется вместе с основной частью и, по сути, является наземным продолжением бетонной основы.

Однако данная технология не всегда бывает уместной, ввиду различных непредвиденных обстоятельств, которые могут возникнуть в процессе возведения здания.

В некоторых случаях может понадобиться дополнительное наращивание посредством бетонных блоков.

• Выравнивание. Если фундамент по каким-то причинам был залит неровно и существует большой разрыв по плоскости, то стоит задуматься о том, как цоколем выровнять фундамент? Это единственный способ компенсировать недостаток высоты, не теряя в прочности и влагостойкости;
• Наращивание. Отсутствие опалубки необходимой высоты или проектирование сильно приподнятого здания приводит к тому, что заливки цокольного фундамента может оказаться недостаточно;

Выравнивание цоколя фундамента при помощи железобетонных блоков

В качестве материала для формирования цоколя можно использовать как небольшие бетонные блоки с наполнителем из песка или шлака, так и железобетонные цокольные блоки, для монтажа которых необходимо использовать спецтехнику.

Использование того или иного наименования зависит от габаритов фундамента и имеющихся в наличии средств, так как их цена существенно разниться.

В большинстве случаев монтаж цоколя осуществляется по ниже приведенной схеме.

Перед тем как класть цоколь на фундамент необходимо осуществить разметку для установки угловых блоков. Для этой цели можно использовать как лазерный нивелир, так и обыкновенный гидроуровень. Независимо от того, какой материал вы будете использовать для формирования цоколя – угловые элементы необходимо расположить на одном уровне по вертикали;

Цоколь из блоков

После замеров укладываются либо угловые железобетонные элементы, либо осуществляется выкладка углов в несколько рядов из шлакоблока. Чтобы выровнять элементы по вертикали необходимо вымерять необходимую высоту цоколя и компенсировать имеющийся зазор при помощи бетонного раствора;

Цоколь из ЖБ блоков

Фиксация ж/б блоков осуществляться посредством заливки раствора в пазы на торцах. Шлакоблоки выкладываются по принципу кирпичной кладки;

Декорирование

Отделка цоколя фундамента осуществляется посредством различных декоративных материалов – пластика, натурального или искусственного камня, штукатурки и т.д. Помимо чисто декоративной функции, внешняя отделка также частично защищает цоколь от воздействия повышенной влажности.

Цоколь, выложенный натуральным камнем

Защита цоколя фундамента чаще всего осуществляется преимущественно пластиковыми панелями или посредством облицовки камнем и керамикой. Использование обыкновенной штукатурки в данном случае является нецелесообразным, так как она также впитывает влагу.

Утепление

Если не утеплить цоколь фундамента, то в холодное время года из дома может уйти до трети его тепла. Повышаются затраты на обогрев, снижается комфортность жилья, появляется сырость, плесень.

Использование экструдированного пенополистирола для утепления цоколя фундамента – один из лучших вариантов. Его крепят строительным клеем и фиксируют специальным креплением. При правильном монтаже поверхность получается идеально ровная.

Сначала надо все разметить и рассчитать необходимое количество утеплителя. Потом подогнать по размеру отдельные листы. Установить внизу по уровню металлический профиль для поддержки первого ряда утеплителя.

Наносить на листы клей и крепить к цоколю надо аккуратно, чтобы клеевая смесь не выступала за края. Затем закрепить листы крепежными дюбелями, немного утапливая шляпки в утеплитель.

Еще надо обязательно предусмотреть защиту утеплителя от солнца. Тем же клеем крепится штукатурная сетка, наносится еще один слой, чтобы толщина была 4-5 миллиметров. После высыхания клея выполняется облицовка цоколя выбранным заранее материалом.
