Пошаговая инструкция, как сделать опалубку для ленточного фундамента своими руками

Как устроена конструкция?

Форма для раствора может быть возведена из разных материалов. К ним относится древесина, металл, железобетон и даже пенополистирол. Устройство опалубки из каждого такого материала имеет свои преимущества и недостатки.

Деревянная

Этот вариант является самым экономичным – он не требует специального профессионального оборудования. Такую опалубку можно изготовить из обрезных досок или листов фанеры. Толщина доски должна колебаться в пределах от 19 до 50 мм в зависимости от необходимой прочности щита. Однако дерево довольно сложно установить таким образом, чтобы под давлением бетона не появлялись щели и зазоры, поэтому этот материал требует дополнительной фиксации вспомогательными упорами для усиления.

Металлическая

Эта конструкция – долговечный и надежный вариант, для которого нужны стальные листы толщиной до 2 мм. Существуют определенные преимущества такой конструкции. Во-первых, благодаря гибкости стальных листов можно возводить сложные элементы, и они останутся герметичны, к тому же обладают высокой гидроизоляцией. Во-вторых, металл подходит не только для ленточного, но и для других видов опалубки. Ну и, наконец, выступающую над землей часть опалубки можно задекорировать различными способами.

Из недостатков этой конструкции, кроме сложности обустройства и дороговизны материалов, стоит отметить высокую теплопроводность и значительный удельный вес, а также трудоемкость ее ремонта (понадобится аргонная сварка).

Железобетонная

Самой дорогой и тяжелой конструкцией является железобетонная опалубка. К ней необходимо дополнительно приобрести или можно взять в аренду профессиональное оборудование и элементы крепежа. Тем не менее этот материал встречается не так уж и редко за счет своей прочности и срока службы, а также возможности сэкономить на расходе бетонного раствора.

Из ЭППС (экструзионного пенополистирола)

Материал тоже из высокой ценовой категории, однако он набирает все большую популярность за счет разнообразия форм и размеров, небольшого веса и высоких тепло- и гидроизоляционных свойств. Его легко монтировать своими руками, и с такой работой справится даже новичок.

Также существует вариант возведения опалубки из листового волнистого шифера. Однако этот вариант сложно утеплить и укрепить должным образом, поэтому его используют довольно редко и только в том случае, если нет под рукой другого материала. А использование дорогостоящих пластиковых щитов, которые снимаются и переносятся на новый участок, оправдано только в том случае, если планируется возведение как минимум десятка различных фундаментов.

Конструкция мелкощитовой опалубки довольно стандартна для любого материала и состоит из нескольких основных элементов:

  • щитов определенного веса и размера;
  • дополнительных фиксаторов (стоек, распорок);
  • крепежей (ферм, замков, схваток);
  • различных лестниц, ригелей и подкосов.

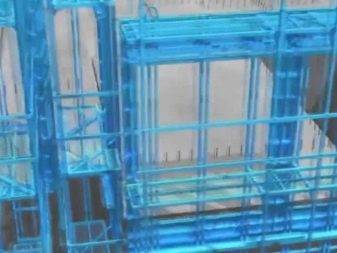

Для крупногабаритной опалубки, возводимой при строительстве тяжелых многоэтажных конструкций, кроме вышеперечисленных, необходимы следующие дополнительные элементы:

  • подкосы на домкрате, чтобы выставить щиты по уровню;
  • подмости, где будут стоять рабочие;
  • болты для стяжки щитов;
  • различные рамы, стойки и связи – для устойчивости тяжеловесной конструкции в вертикальном положении.

Существуют также подъемно-переставные опалубки, применяемые для высоких башен и труб, а также балочные и балочно-щитовые варианты, различные сложные конструкции для возведения тоннелей и длинных горизонтальных сооружений.

В зависимости от конструктивных особенностей опалубка также разделена на несколько видов.

  • Съемная. В этом случае щиты демонтируются после застывания раствора.
  • Несъемная. Щиты остаются в составе фундамента и выполняют дополнительные функции. Например, пенополистирольные блоки утепляют бетон.
  • Комбинированная. Этот вариант выполнен из двух материалов, один из которых по окончании работ снимается, а второй остается.
  • Скользящая. За счет поднятия щитов по вертикали монтируется стена цоколя.
  • Разборно-переносная. Она применяется профессиональными строительными бригадами. Такая опалубка из металлических или пластиковых листов может использоваться до нескольких десятков раз.
  • Инвентарная. Состоит из листов фанеры на металлическом каркасе.

Минимизация расходов

https://youtube.com/watch?v=Qa3DihhaBC8

Поскольку форма для фундамента ленточного типа, состоит из большого количества щитов, на их изготовление уходит очень много досок. Расход материала еще больше увеличивается при большой глубине залегания основания. Но правильно подойдя к строительству фундамента, есть возможность сократить траты. Основание заливают не сразу, а в несколько приемов. Тогда нужна не вся опалубка, а только часть деревянных щитов. Правильно залитый фундамент по такому методу не становится менее прочным.

Послойная заливка

Такой способ удобен, если нужно сделать высокий фундамент. Общую высоту основания делят на 2 или 3 части и изготавливают щиты опалубки по этим размерам. Заливку проводят в таком порядке:

  1. Монтируют форму и вяжут арматуру для всего объема работы.
  2. По высоте опалубки заполняют ее бетонным раствором.
  3. Оставляют бетон на 8 часов. Затем удаляют поверхностный слой со всей площади основания. На верхней части ленты остаются неровности, улучшающие скрепление со вторым слоем бетона.
  4. Спустя 72 часа форму демонтируют, поверхности очищают и закрепляют на следующем ярусе.
  5. Заливают второй слой бетонного раствора.

Чтобы верхний ярус был установлен ровно, при заливке первого шпильки верхнего яруса размещают по уровню. Тогда вторым слоем опалубочные щиты упираются в них и немного заходят на первый слой бетона, охватывая его с обеих сторон.

Вертикальное деление

Фундамент делят на 2 или 3 части вертикально. Разрывы делают не в углах, а на ровных участках. Монтируют опалубку на том участке, где запланирована заливка. В местах, где она заканчивается, устанавливают торцевые заглушки. Внутри укладывают арматуру так, чтобы горизонтальные прутья выходили на участках стыка за пределы опалубки на 60 см или больше. Тогда при заливке следующей части арматуру привязывают к этим выпускам.

В установленную форму заливают бетонный раствор. Через 8 часов торцевую заглушку снимают и оббивают бетонный слой до щебня. Образовавшиеся выступы улучшают сцепление при заливке следующей части.

Какой бывает опалубка для фундамента: основные разновидности

В зависимости от того, какие материалы используются и какую форму принимает конструкция, опалубка может иметь разные свойства. Существует несколько разновидностей, которые следует изучить перед тем, как приступать к строительству.

ФОТО: stroy-okey.ru При строительстве двух или трёх домов опалубка может иметь совершенно разный вид

По возможности демонтажа

Главный принцип, которому нужно следовать при создании опалубки – возможность последующего демонтажа. Конструкция может быть:

  • несъёмной, то есть, она является частью фундамента и не удаляется из него. Это позволяет улучшить эксплуатационные характеристики и повысить теплоизоляцию будущего здания. Подходящий материал для такой опалубки – пенополистирол;
  • разборной, в этом случае осуществляется демонтаж после того, как бетон высохнет наполовину. Использовать одну и ту же опалубку можно несколько раз, что очень удобно при строительстве жилых комплексов. Количество необходимых заливок зависит от того, какой материал использован при создании конструкции. Чаще всего достаточно от трёх до восьми циклов.

ФОТО: ravchan.ru Рекомендуется использовать съёмную опалубку несколько раз, чтобы не переводить материал

По материалам изготовления

Для того, чтобы создать опалубку, нужно использовать следующие материалы:

  • доски из дерева;
  • металлические заготовки;
  • железобетон;
  • пенополистирол.

Наиболее дорогостоящий вариант – металл. Используются стальные листы толщиной от 1 миллиметра, которые обязательно монтируются при создании ленточного или монолитного фундамента. При необходимости можно создать конструкцию любой конфигурации. Если есть необходимость в повышении жёсткости материала, из которого сделано основание, следует приварить арматуру к листам из металла.

ФОТО: hdinterior.ru Обработка металла стоит очень дорого

Другой, не менее дорогостоящий вариант – изготовление опалубки из железобетона. Чтобы сформировать её, используют готовые бетонные листы. Этот способ позволяет создать надёжную конструкцию, сокращая при этом расход бетонного раствора. Для осуществления монтажа потребуется специальная строительная техника.

Если одной плиты окажется недостаточно, необходимо использовать дополнительные материалы и распорки. В таком случае стоимость работ будет увеличена.

ФОТО: smkites.ru Использование железобетонной опалубки позволяет сократить количество жидкого бетона и упростить рабочий процесс

Также достаточно практичной и качественной является конструкция из пенополистирола, для создания которой используются блоки. При установке не возникает никаких трудностей, однако, при создании углов и скруглений, нужно заранее подготовить блоки и действовать по инструкции.

ФОТО: dom-fundament.ru  Для монтажа пенополистирола не нужно обладать особыми навыками

Если средства сильно ограничены, рекомендуется использовать деревянную опалубку. Для её создания используют обычные доски или фанеру, которые стоят недорого. Чтобы создать конструкцию, достаточно использовать всего один строительный инструмент для столярных работ. Однако, из-за того, что такую конструкцию необходимо дополнительно укреплять, затраты могут в конечном итоге сильно возрасти.

ФОТО: i.ytimg.com Опалубка из дерева – самый распространенный вариант на сегодняшний день

Строительство опалубки для ленточного фундамента

Во время устройства формы для основания ленточного типа выполняют очень большой объем работы. Ее форма повторяет контуры здания и каждой несущей стены. При этом материал устанавливают с обеих сторон ленты. Если дом большой и имеет много внутренних перегородок, траты на материал для опалубочной конструкции увеличиваются. Особенно сильно они возрастают, если основание здания заложено глубоко.

Сборка и соединение щитовых конструкций

Деревянные щиты для фундаментной формы делают особенно прочными, чтобы они удерживали вес бетонного раствора, пока он не отвердеет. Размеры опалубочных элементов определяют, ориентируясь на геометрию основания. Они должны немного возвышаться над фундаментом. Длину делают произвольной, но обычно она не превышает 3 м. Очень длинные элементы только усложняют работу. Детали опалубки устанавливают ровно по размеченному периметру здания, учитывая толщину щитов.

Деревянные доски для щитов формы разрезают на части равной величины. Их соединяют в единое полотно, закрепляя на бруске гвоздями либо саморезами. Фиксацию выполняют со стороны доски. Гвозди забивают насквозь, а с обратной стороны сгибают. Саморезы сами по себе обеспечивают плотное соединение. Доски соединяют несколькими брусками, делая отступы от края 20 см. Между ними соблюдают интервал 80 см. Для удобства крайние бруски и один центральный делают острыми и более длинными на 30 см. При монтаже опалубочной конструкции их вбивают в грунт.

Важно!При монтаже особенно хорошо скрепляют между собой угловые элементы, поскольку они испытывают очень большую нагрузку. Для усиления их соединяют между собой металлическим уголком.

Самостоятельная установка

Щиты с удлиненными брусками устанавливают по разметке из предварительно натянутого шнура. При этом положение деталей контролируют одновременно в горизонтальной и вертикальной плоскостях. Щиты фиксируют брусками, вбитыми по разметке. Детали опалубки размещают вплотную к ним. Они поддерживают элементы в нужном положении.

Перед монтажом опалубки дно выравнивается и засыпается песком. Тогда детали выставить по горизонтали несложно. Чтобы облегчить выравнивание, элементы не слишком сильно вбивают в грунт. Для этого один угол опускают до песчаной подушки. Следят, чтобы не образовалось щелей, из которых может потечь бетон. Затем молотком забивают противоположный конец, постоянно контролируя его положение строительным уровнем. Когда он встанет точно по горизонтали, переходят к следующей детали опалубки. Остальные щиты выставляют, ориентируясь на первый. Их размещают в одной плоскости, на одинаковой высоте.

Щиты, сколоченные без длинных упоров, устанавливают по бруску, уложенному на дне вырытого котлована с учетом разметки. Он выполняет роль упора. Детали формы плотно совмещают с ним. Затем их фиксируют шпильками и раскосами.

Укрепление

С наружной и внутренней стороны опалубку закрепляют раскосами и шпильками, чтобы вся конструкция не развалилась под весом бетонного раствора. Подпорки устанавливают с интервалом 1 м или чаще. Для деталей, высота которых превосходит 2 м, одного ряда раскосов мало. Для них дополнительно устанавливают второй ярус раскосов.

Для стабилизации интервала между параллельными деталями применяют шпильки. Их нарезают из арматуры сечением от 8 до 12 мм и закрепляют шайбами и гайками из металла. Шпильки размещают в 2 ряда, отступив снизу и сверху на 20 см. По длине они должны быть больше толщины бетонного слоя на 20 см. Крепление шпилек на гайки делают с одной или с обеих сторон. Внутренний интервал между деталями опалубки фиксируют отрезками трубы ПВХ.

Порядок сборки:

  • высверливают дыры при помощи длинного сверла в двух щитах опалубочной конструкции;
  • ставят между отверстиями трубку ПВХ;
  • продевают шпильку;
  • надевают металлические шайбы, чтобы шпилька не разрушила древесину;
  • закрепляют конструкцию гайками.

Совет!Все работы по монтажу опалубочной формы удобнее проводить втроем. Один человек находится внутри и размещает трубки. Остальные вставляют шпильки и фиксируют их гайками с обеих сторон. Демонтаж формы начинают с выкручивания гаек и удаления шпилек. После убирают раскосы и снимают дощатые щиты. Их можно использовать еще раз.
