Номинальный отключающий ток УЗО
Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.
Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.
УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.
СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.
Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.
УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.
УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.
ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).
УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.
В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.
Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.
Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.
В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.
Согласно свода правил по проектированию электроустановок жилых и общественных зданий:
СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.
Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.
Сложность эксплуатации
Схема подключения УЗО делается так: провод фазы сначала подключается на автоматический выключатель, после чего выходит из него и подключается на верхнюю УЗО (фазу). После этого ноль и фаза уходят к потребителю от УЗО (нижняя фаза).
Схема подключения дифавтомата проще: фаза и ноль идут на верхние клеммы устройства, а с нижних — потребителю. Словом, меньше коммутаций и лишних соединений, а значит гораздо проще внутренняя установка щитков.
Пользование при отключении
Все такие устройства ставят с защитными целями. Они после срабатывания в аварийных ситуациях отключают питание. Что делать после отключения дифавтомата? Найдите причину срабатывания (короткое замыкание, утечка тока или перегрузке линии). Если сработал УЗО, то произошла утечка тока, а если автомат — перегрузка линии или кратковременное замыкание.
Цена замены
Со временем любое оборудование ломается. Прежде всего в таком случае нужно произвести замену. Если неисправна функциональная часть дифа (защита от сверхтоков). Это можно проверить клавишей “Тест”. Если тут проблем нет, то менять придется весь АВДТ, а это дороже чем каждый из модулей по отдельности.

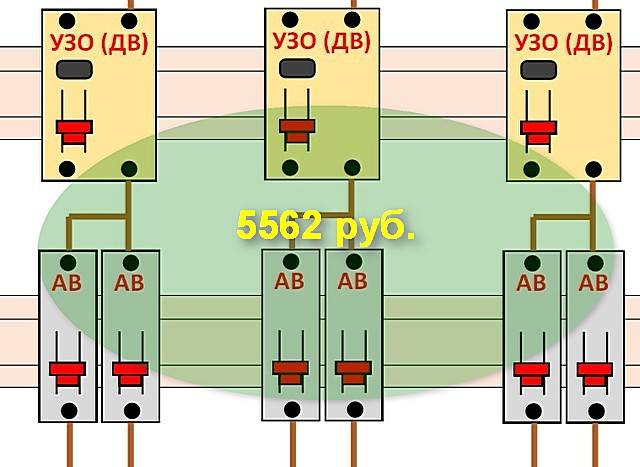

Стоимость
Допустим, вопрос выбора УЗО или дифавтомата лежит только в финансовой плоскости. Учитывая, что их надежность примерно одинакова, то этот вопрос может стать принципиальным. На хорошем, просторном щитке экономить не стоит. Вы ведь заранее знаете, что потребители будут разделены на несколько групп, будут установлены нулевые и заземляющие шины, защиты от скачков напряжения, индикации и т.д? Тогда почему брать щиток, куда все это не поместится и пытаться экономить место за счет защитных устройств?
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

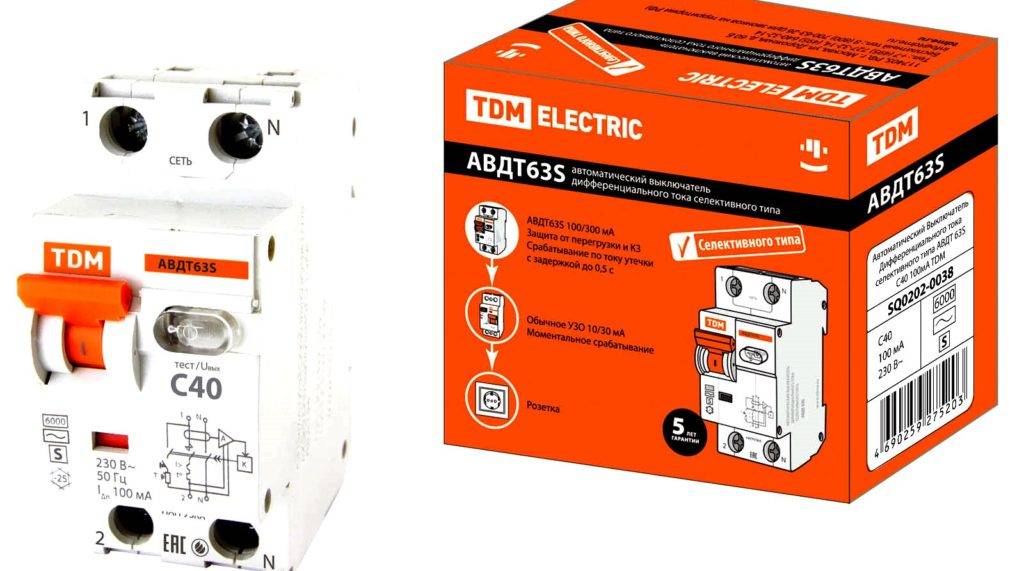

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Чем обусловлена популярность моделей китайских дифавтоматов
Стоит отметить, что практически вся продукция европейской сборки отличается высокими показателями качества и надежности. Внутренний функционал практически не имеет отличий. Основные критерии выбора для современного покупателя:
- Возможность заказать продукцию онлайн. Подобное решение отнюдь не связано с отсутствием желания человека ходить по магазинам. На сайте производителей можно приобрести качественный продукт по приемлемой стоимости, которая указывается без каких-либо наценок. А это уже ощутимая выгода.
- Клеммы. Они бывают нескольких видов и, конечно же, лучше, чтобы в доме имелись запасные, которые понадобятся при ремонте. Их можно приобрести непосредственно у производителя.
- Форма корпуса. Может случиться, что устройство будет установлено на видном месте. В этом случае внешний вид адаптера будет играть немаловажную роль.
- Цветовая палитра верхнего слоя защитного покрытия также может существенно отличаться у различных моделей.
Потребитель может запросто потеряться среди всевозможных видов и многочисленных новинок. На помощь придут советы специалистов и личные предпочтения. Зачастую электрики советуют те модели, с которыми привыкли работать. Это говорит о том, что в случае необходимости к ним можно будет обратиться в будущем. К тому же европейские аналоги зачастую дороже китайских аналогов на 25-50$.

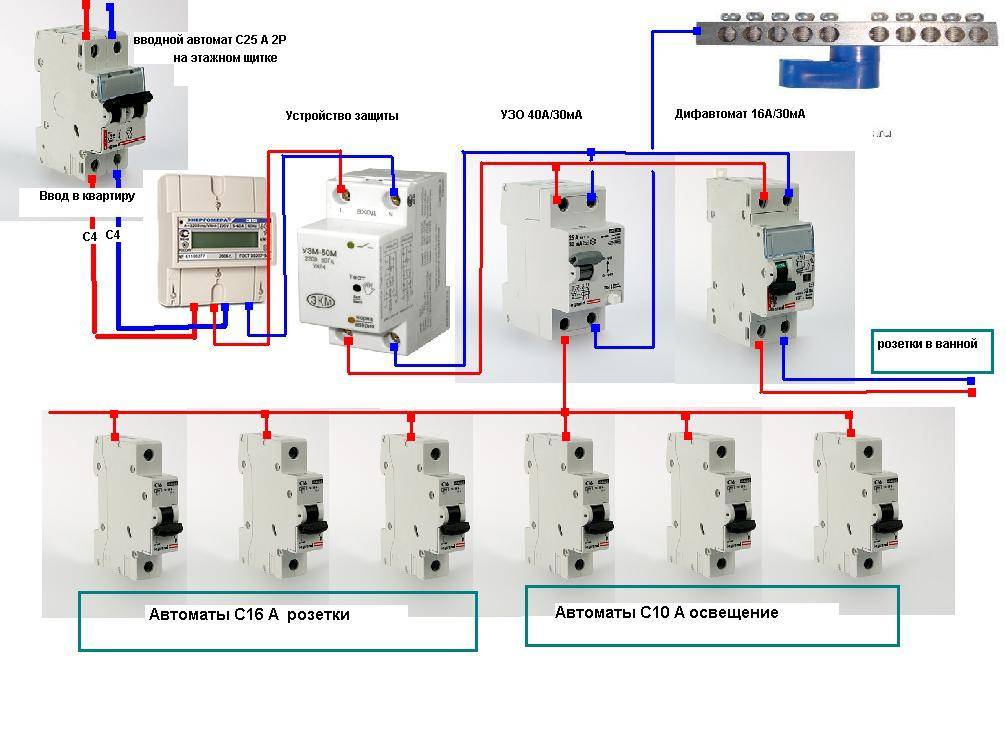

Как подключать УЗО и дифавтомат
Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.
Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.
Характеристики.
Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат
Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент
Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.
Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.
К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.
И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.
Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?
Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.
Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.
Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.
Идентификация причины срабатывания.
При использовании для защиты линии автоматического выключателя и УЗО в случае возникновения неисправности и срабатывании одного из аппаратов защиты, можно однозначно установить причину.
— Если сработал автоматический выключатель, значит в защищаемой цепи произошло короткое замыкание, либо произошла перегрузка, которая привела к срабатыванию тепловой защиты.
— Если сработало УЗО — значит в защищаемой цепи произошла утечка тока.
— Если установлен дифавтомат, то при его срабатывании нет возможности однозначно идентифицировать причину — сработала дифференциальная защита, либо электромагнитный или тепловой расцепитель.
Это усложняет поиск и устранение неисправности. Некоторые производители выпускают серии дифавтоматов с блоком индикации, но они есть не у всех брендов и не во всех сериях.
Резюмируем: связка УЗО+автомат, в отличие от дифавтомата, позволяют однозначно идентифицировать причину срабатывания.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

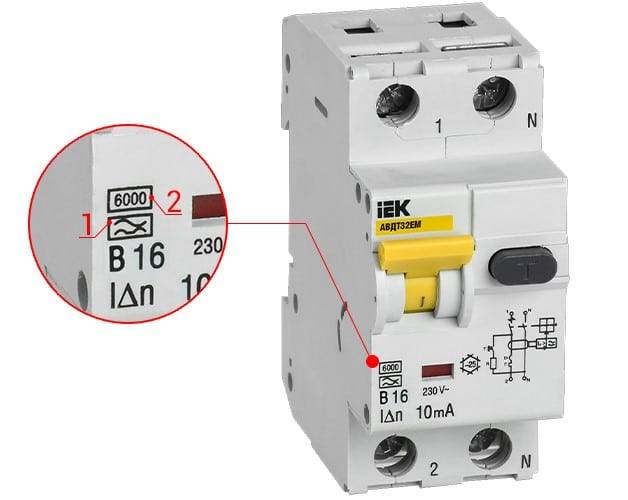

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Внешние отличия модулей УЗО и дифавтомата: 3 принципа
По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:
- значения номинальных токов;
- принципиальная внутренняя электрическая схема;
- специальные надписи и обозначения.
Различие маркировки номинальных токов на лицевой стороне
Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.
У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.
Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.
Токи утечек обозначаются в миллиамперах.
Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.
Это позволяет оптимально использовать защиту с разным типом оборудования.
Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).
Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.
Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.
Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.
Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.
Какие элементы наносят на схеме корпуса
У всех модулей изображается принципиальная электрическая схема защиты с органами управления.
Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.
Он подразумевает срабатывание модуля при возникновении утечек.
У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:
- t° (превышение температуры и перегрузка);
- I> (бросок и отсечка тока).
Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.
Надписи и обозначения модулей
Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.
Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).
На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.
Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.
Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.
Определения
УЗО отключает нагрузку, когда значение дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке – устройство защитного отключения, а английская аббревиатура названия RCD – residual current device. Несмотря на принятое среди электриков обозначение УЗО. правильное название будет звучать как выключатель дифференциальный. Такое же название будет и на маркировке изделия.
Этот механический аппарат коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, входящем в дифференциальные выключатели.
Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного утечкой тока. Устройства защитного отключения устанавливают не только в системы электроснабжения, но и в некоторые бытовые приборы, которые используются в сырых помещениях, например, в определенные модели фенов.
Схема работы УЗО
Дифавтомат или автоматический выключатель дифференциального тока обладает более широкими возможностями по сравнению с выключателем дифференциальным. В нем соединены вместе устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). За счет такого сочетания дифавтомат защищает от удара электрического тока при утечке или соприкосновении с токоведущими фрагментами, а также предохраняет от перегрузок и коротких замыканий с помощью автомата. Дифавтомат предотвращает пожары, которые могут возникнуть при возгорании изоляции из-за перегрева.
Главное предназначение устройства защитного отключения в контроле над утечкой тока, а также отслеживании поступления напряжения к электроприборам. При одновременном подключении всех приборов, находящихся в сети, схема с выключателем дифференциальным не отреагирует на перегрузку, и проводка сгорит.
Даже при принудительном создании короткого замыкания путем соединения нуля и фазы дифференциальные выключатели не отключат напряжение. Дифавтомат, где устройство защитного отключения и автомат работают вместе, способен справиться со всеми этими проблемами.
Только дифавтомат предотвратит короткое замыкание и перегрузку в сети. Дифференциальные выключатели такими функциями не обладают.
Главные визуальные различия между УЗО от дифавтоматом По внешнему виду сразу понять, почему одно устройство называется УЗО, а второе – дифавтоматом не совсем просто.
Корпуса в одном и другом случае примерно одинаковые, есть выключатель, на каждом устройстве нарисована схема, перечислены определенные параметры и заданы технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.
Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами находится:
- название;
- схема подключения;
- обозначение минимального тока;
- аббревиатура.
Рассмотрим, как отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначения минимального тока Прежде чем присоединять выбранное устройство к сети, внимательно рассмотрите корпус. В большинстве случаев полное название защитного механизма располагается на задней крышке.
На лицевой стороне корпуса будет указана аббревиатура ВД (для УЗО) или АВДТ (при работе с дифавтоматом). В нашем случае – это обозначения ВДТ1-63, то есть выключатель дифференциальный и АВДТ32 –дифавтоматы. Отличие в написание обозначений очевидны, дифавтоматы всегда именуются по-другому.
Различия в обозначении
Отличается и лицевая сторона. Если на корпусе видна большая буква и числа, стоящие за ней, то это дифавтомат (у нас С 16), если же все буквы идут после числа (32 А) – это УЗО. Данные цифры обозначают величину номинального тока в цепи.
Величина номинального тока определяется, исходя из мощности используемых электроприборов и сечения кабеля. Буква, стоящая перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.
Если вы никак не можете понять, как отличить один прибор от другого, то рисковать и самостоятельно устанавливать защитные устройства нельзя. Вызовите квалифицированного электрика, который решит, где воспользоваться дифавтоматом, а где выключателем дифференциальным вместе с автоматом.
Дифференциальный автомат: конструктивные особенности, преимущества
Дифференциальный автомат фактически отличается от УЗО только наличием присоединенного автоматического выключателя. Такое устройство применяется не только для защиты от токов утечки, но также для предупреждения перегрузок и повреждения электропроводки в случае короткого замыкания. Последние две из перечисленных функций непосредственным образом относятся к автоматическому выключателю.
По сути, дифференциальный автомат способен провести ток нормальной силы (в том случае если цепь нормально функционирует) при отсутствии перегрузки. Если таковая присутствует, дифференциальный автомат сразу же перекроет подачу тока. В этом он схож с обычными пробками автомат, но, в отличие от них, он рассчитан на значительное количество циклов срабатывания.
Основные элементы устройства:
Дифференциальный трансформатор – представлен в виде нескольких обмоток, главная цель которых – сравнить токи нагрузки (при их несимметричности на выходе вторичной обмотки устройства появится ток утечки, который попадает на пусковой орган, расщепляющий силовые контакты);
Тепловой расцепитель – представлен в виде биметаллической пластины, защищающей сеть от перегрузки;
Электромагнитный расцепитель – представлен в виде электромагнита с сердечником, предназначенного для отключения тока при возникновении короткого замыкания.
Достоинства
Компактность;
Полная защита электросети;
Быстрый монтаж;
Невысокая стоимость (по сравнению с покупкой УЗО + автомат).
Недостатки
При выходе дифференциального автомата из строя отремонтировать его нельзя – придется покупать новое устройство, что обойдется в немалую сумму;
Сложность определения причины отключения устройства (в случае с совмещенными приборами «УЗО + автомат» все просто: выбило первое – утечка, выбило второй – замыкание/перегрузка).
Как сделать правильный выбор?
Чтобы грамотно выбрать подходящее устройство для защиты домашней электросети, не прибегая к помощи специалиста, достаточно учесть несколько моментов.
Цель установки
Первым делом необходимо точно определить для себя: зачем требуется защитное устройство? Здесь все просто. Если вы хотите предотвратить возможность поражения электрическим током при контакте с конкретным бытовым прибором (к примеру, стиральной машиной), лучше остановить свой выбор на дифференциальном автомате с техническими характеристиками, максимально совпадающими с данными выбранного электроприбора.
Если же необходимо обеспечить надежную защиту целой линии (например, группы розеток), целесообразней будет выбрать УЗО. Почему? Все просто: современная бытовая техника отличается немалой мощностью. При повышенной нагрузке дифавтомат будет отключаться – придется сменить его на больший номинальный ток.
Наличие места в щитке
Обязательно стоит обратить внимание на количество свободного места на DIN‑рейке домового/квартирного щитка. Как мы уже знаем, дифавтомат имеет более скромные габариты, нежели УЗО, требующее дополнительной установки автоматического выключателя.
Качество изделия
Как правило, многие комбинированные устройства вроде дифференциального автомата отличаются меньшей эффективностью и качеством, чем изделия, предназначенные для одной определенной цели. Именно к продуктам последнего типа и относится УЗО.
Электропитание
Речь идет о возможности восстановления электропитания в случае выхода защитного устройства из рабочего режима. Если неисправен УЗО, можно временно восстановить электричество, установив перемычку между нагрузкой и автоматическим. Если подобная неприятность произойдет с дифавтоматом, восстановить электропитание получится лишь в том случае, когда в запасе есть второй экземпляр либо альтернатива – автоматический выключатель.
Конечно же, вечных изделий не существует, поэтому необходимо заблаговременно подумать о том, во сколько может обойтись ремонт каждого из рассматриваемых устройств и насколько сложным будет этот процесс. Когда речь идет о выходе из строя УЗО (конечно же, эксплуатируемого вместе с автоматом), обычно приходится менять что-то одно: либо само защитное устройство, либо автомат. В случае же с дифференциальным автоматом придется его менять целиком. А это уже – другая категория расходов.
