Что это такое?
Отмостка — это сооружение, которое возводят вокруг капитальных строений для отвода лишней влаги. Долгое время считалось, что для этих целей лучше подходит бетонная (жесткая) версия конструкции. Но со временем популярность приобрела мягкая отмостка, позволяющая надолго решить проблему отвода воды, выпадающей с осадками или стекающей с крыши. Гибкая лента более равномерно распределяет нагрузки, вокруг дома ее монтируют и для зданий на винтовых сваях, и для вариантов с капитальным монолитным фундаментом, причем скрытая часть такого многослойного «пирога» всегда заметно толще, чем классическая бетонная.
Установка мягкой отмостки возможна не только на придомовой территории. Вокруг колодца или дачного коттеджа, теплого курятника или хозблока ее тоже можно обустроить. Как и у других видов водоотводных сооружений, у мягкой отмостки есть свои достоинства и недостатки. Начнем с ее очевидных плюсов.
- Устойчивость к перепадам температур. При замерзании почвы многослойное сооружение не смещается.
- Стабильные геометрические параметры. Гибкая отмостка не дает усадки, поэтому позволяет исключать возможное растрескивание основания, опорных элементов. Ей практически не требуются ремонт и восстановление на протяжении всего срока эксплуатации.
- Совместимость с мембранными материалами. Такая прослойка позволяет улучшить гидроизоляционные показатели конструкции, повысить ее теплоемкость.
- Простота обустройства. Затраты, как физические, так и материальные, в этом случае не слишком велики.
- Эстетичность. Можно использовать в отделке различные материалы, высадить сверху газон, разбить клумбу.
Преимущества мягкой отмостки
Мягкая отмостка вокруг колодца является наиболее универсальной и имеет ряд преимуществ перед бетонной или глиняной:
Колодец с крышей
- Правильно выполненная, она исключает смещение кольца, тем самым, исключая попадание грунтовых вод в колодец.
- Грунт уплотняется, не давая возможности образовываться скрытым пустотам, в которых впоследствии может скапливаться вода.
- Проведение ремонтных работ на мягкой защите намного легче и имеет невысокую стоимость.
- Ее конструкция дает возможность последующего размещения любого покрытия. Это может быть любой камень, керамическая плитка, можно посеять газонную траву или выполнить деревянный настил.
- По прочности мягкая отмостка для колодца имеет более высокие показатели, чем бетонная или железобетонная.
- Влиянию внешних факторов подвергается только верхнее покрытие. Сама гидроизоляционная пленка имеет срок службы до 100 лет.
Как сделать дренаж на участке своими руками: выбор системы
Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.
На заметку! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.
Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.

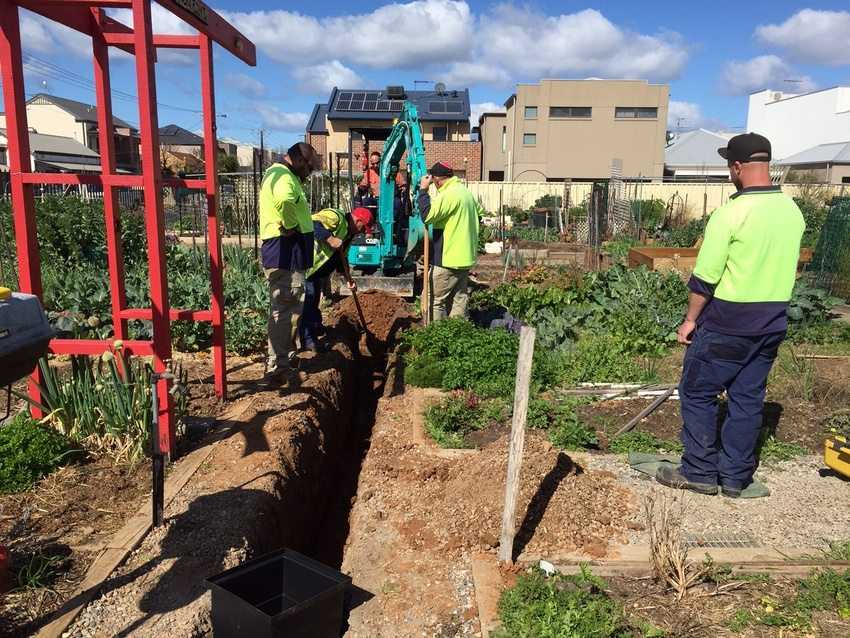

Монтаж дренажной системы.
Для составления схемы требуется следующая информация:
- План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
- Топографические данные, отражающие особенности рельефа (не нужны, если участок имеет плоскую поверхность).
- Дендроплан (схема необходима, если на территории имеется большое количество посадок или предполагается их высадка, поскольку растения зависимы от воды).
- Дорожно-тропиночная сетка (схема пролегания будущих дорожек и мощеных площадок, которые нуждаются в водоотводе).
- Схема коммуникационной системы.
- Гидрологические данные (уровень водного баланса территории).
С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.
Как уже говорилось, для создания ливневой канализации она же система отвода поверхностных вод требуются элементарные знания в строительстве и данные о самой благоустраиваемой территории.
Ливневая канализация является самотечной, т.е. устроена под наклоном, и включает в себя следующие элементы:
- Кровельный водоотвод;
- Дренажный водоотвод;
- Коллектор или место выброса водоотвода.
Кровельный водоотвод принимает атмосферные осадки на уровне крыши, посредством лотков, желобов, воронок и отправляет их в дренажную поверхностную систему.
Разновидности отмостки
Большую популярность сегодня получила отмостка, которая делается из обычной бетонной плитки. По форме она может быть прямоугольной, квадратной, шестигранной, волнистой, есть гладкая и рифленая. Толщина одного элемента составляет 4-10 см, сама плитка выдерживает очень большие нагрузки.
Чтобы сделать подобную отмостку, необходимо следовать таким шагам:
- произвести разметку участка, выполнить выемку грунта, уплотнить дно;
- насыпать слой песка и щебня, уплотнить, немного увлажняя;
- после этого выкладывается плитка, швы заполняются обычным песком, для укладки самой плитки используется резиновый молоток.
Время, которое необходимо на укладку одного квадратного метра ленты, занимает от 60 минут до 75.
Каменная брусчатка
Из чего делают ? Предпочтение можно отдать такому привлекательному варианту – натуральной каменной брусчатке. Для этого применяется гранитная брусчатка желтого, красного или серого оттенка, базальтовая черного цвета.
Схема расположения отмостки.
Вариант укладки подобной отмостки является одним из самых дорогих, но результат получается очень качественный, красивый и стильный. Процесс укладки включает в себя:
- разметку участка по периметру дома, выемку грунта на необходимую глубину;
- укладку слоя щебня и песка толщиной в 3-5 см;
- укладку плитки (можно из цветных элементов выкладывать узор), швы между камнем плотно заполняются песком.
Времени на укладку потребуется примерно 60-75 мину на 1 кв.м ленты.
Бетонная отмостка
Бетонная отмостка – это наиболее часто применяемый вариант. Он является самым простым, хотя времени может понадобиться больше, чем для других типов отмосток. Заключается метод в том, чтобы по периметру здания снять слой грунта, уложить слой глины, песка и гравия в качестве гидроизоляции, после чего залить ленту . Получается очень прочное и надежное покрытие, которое отлично защищает дом и цоколь от влаги. Следует рассмотреть более подробно, как можно сделать подобную отмостку из бетона. Время, затрачиваемое на сооружение конструкции, составит от 35 минут на 1 кв.м ленты.
Использование тротуарной плитки
Схема отмостки с бордюром.
Часто для сооружения отмостки применяется самая обычная тротуарная плитка. Сегодня можно купить плитку любой формы либо просто изготовить ее в домашних условиях, если есть опыт. Лучше всего применять для укладки плиты, которые имеют размер стороны в 35, 40, 50 см и толщину в 4-8 см. Чтобы сделать яркую и привлекательную отмостку, можно использовать цветные плиты. Подбирать их надо таким образом, чтобы они органично смотрелись с фасадной отделкой дома и дизайном участка.
Поверхность плит может быть разной, начиная от простой гладкой и заканчивая рифленой. Ширина для отмостки обычно делается таким образом, чтобы она выходила на 20 см больше, чем свес карниза. Обычно это 1-2 плиты. Процесс установки:
- поверхность подготавливается, для чего снимается слой грунта;
- на дно насыпается слой гравий толщиной в 3-5 см, после этого укладываются плиты;
- оставшиеся швы между отдельными плитами заполняются гравием, поверхность должна получиться плотная и надежная.
Отмостка из щебня
Схема сооружения бетонной отмостки.
Из чего еще делают отмостку? Самым простым вариантом является щебень. Такая конструкция не только самая простая, но и дешевая, вместо щебня можно использовать обычный гравий, керамзит. Такой вариант является оптимальным, если грунтовые воды залегают очень близко к поверхности, то есть почва насыщена водой. Из щебня по периметру дома создается отличный дренаж, эффективно отводящий влагу, защищающий строение от разрушающего действия воды.
Щебень приобретается фракции от 8 мм до 32 мм, можно брать смесь только с одним размером или смешанную. Все зависит от того, какой внешний вид необходимо придать отмостке. Порядок действий следующий:
- по периметру дома выполняется разметка, после этого осуществляется выемка грунта;
- сначала утрамбовывается грунт, после чего на него укладывается слой геотекстиля;
- далее насыпается слой щебня толщиной до 10 см.
Геотекстиль необходим для того, чтобы сорняки не проросли через отмостку. Время сооружения такого варианта отмостки составляет всего 20 мину на на 1 кв.м ленты.
Фильтрующие и накопительные колодцы
При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.
Вариант 1. С дренажными колодцами
Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.
Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.
Цены на популярные модели дренажных колодцев
Колодец дренажный
Вариант 2. С накопителем
Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.
- Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
- В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.
- Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
- В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.
Электрические погружные насосы
Этапы монтажа
Процесс установки дренажной системы можно разделить на 10 этапов:
- Подготовка — подвоз инструментов, материала, разметка участка, удаление пластов дерна
- Рытье траншей, с надлежащим углом наклона дна
- Заполнение траншей песчаной подушкой
- Раскрой геотекстиля, выстилание траншей (края материи крепятся к стенкам небольшими деревянными колышками)
- Засыпка первого слоя щебня
- Укладка дренажных труб
- Засыпка труб более мелкими фракциями щебня
- Закрытие получившегося сандвича краями геотекстиля (внахлест). Для прочности, можно заранее поместить через равные промежутки отрезки синтетического шнура. Свернутый текстиль дополнительно обвязывается.
- Засыпка слоем песка, вынутым при рытье траншеи грунтом
- Установка на прежнее место срезанных пластов дерна

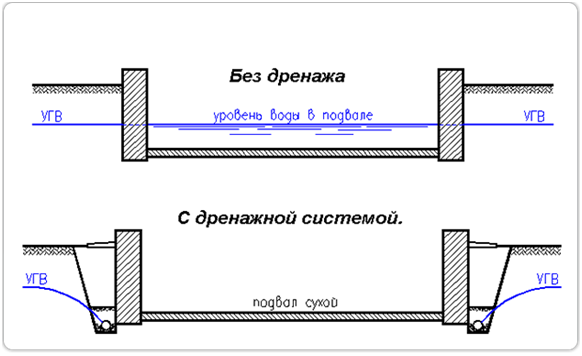

Поперечный разрез здания с пристенной системой дренажа
Устройство дренажа вокруг дома
В районах с преобладанием глинистых почв, вода очень медленно впитывается или стоит на месте. Даже если строители постарались надежно сделать гидроизоляцию фундамента, есть вероятность, что в каких-то местах плохо обработаны швы или слишком тонкий слой мастики. Кроме того, со временем гидроизоляция теряет свои свойства и приходит в негодность. Поэтому одной гидроизоляции для защиты фундамента будет недостаточно.
Принципы устройства
- Состав грунта (какие почвы преобладают – глинистые или песчаные);
- Ландшафт участка (есть ли уклон, низины или площадь относительно ровная);
- Уровень грунтовых вод и их колебания в течение года;
- Положение участка относительно водоемов, есть ли угроза весенних паводков;
- Среднее за год количество осадков, а также максимально возможный уровень осадков в конкретном районе;
- Плотность застройки участка, глубина соседних фундаментов;
- Наличие и площадь асфальтовых и бетонных покрытий, затрудняющих впитывание осадков в землю.
Только после оценки всех вышеперечисленных факторов можно сделать правильный выбор типа системы дренирования.
Составляющие элементы
Для правильного устройства дренажа нужно учесть все необходимые технические параметры, а также соблюсти правила монтажа:
Выкапывая канавы для труб, стоит пользоваться лазерным нивелиром, чтобы сделать нужный уклон. Степень уклона зависит от диаметра трубы – чем больше диаметр, тем меньше уклон:
| Диаметр трубы, мм | Уклон, см/м |
|---|---|
| 40-50 | 3 |
| 85-100 | 2 |
| 150 | 0,8 |
- Использование геотекстиля необходимо для фильтрации воды от мелких примесей, которые могут замусорить отверстия труб или щебенку. Геотекстиль различается по плотности и пропускной способности – чем более плотный материал, тем ниже пропускная способность;
- При выборе труб чаще всего отдают предпочтение полимерным гофрированным трубам, однако возможно использование керамических, асбоцементных и пористых труб. Категорически не подходят стальные трубы, так как они подвержены коррозии;
- На трубы необходимо нанести перфорацию (это может быть как готовая труба с отверстиями, так и доработанная своими руками). При этом диаметр отверстия делают меньше размера используемого гравия;
- Для наблюдения за состоянием системы и ее очистки необходимо использовать смотровые колодца (из колец или уже готовые). Размещают их на расстоянии не более 12 м друг от друга. Сам колодец делают накопительным (с цельным дном — здесь потребуется дополнительное отведение воды) или поглощающим (дна нет — вода уходит в землю через щебенку).
Ценообразование
Стоимость системы дренирования в первую очередь зависит от ее метража. Тип системы также существенно влияет на стоимость – поверхностная система не требует больших затрат, в то время как глубинная закладка системы — более трудоемкий и финансово-затратный. При кольцевом дренаже может быть достигнута экономия за счет сокращения количества смотровых колодцев, в то время как в пристенном варианте потребуется несколько колодцев.
На цену окажет влияние и вид выбранных труб, а также марка геотекстиля.
Правильная технология утепления
Первые шаги в процессе строительства отмостки совпадают:
- Выкопать канаву глубиной ½ глубины промерзания грунта (примерно 30-40 см). Ширина на 20 см больше, чем ширина свеса кровли. Дно обработать химикатами, препятствующими росту растений и появлению насекомых.
- Дно сформировать под углом от здания примерно на 10 градусов. По внешнему краю траншеи прокопать канавку под дренажную трубу.
- На дно засыпать увлажнённую глину или песок высотой до 10 см. Утрамбовать вибромашинкой.
- Положить гидроизоляцию с нахлестом на стену до 20 см.
- Сверху насыпать 10 см щебня в качестве дренажа.
- Ещё 10 см влажного песка утрамбовать.
Далее укладывается слой теплоизоляции. Для каждого используется своя технология:
- Пенополистирол укладывается плитами.
- Пеноизол наносится распылителем (специальной машиной) равномерно по всему пространству отмостки с небольшим захолону на стену. Он не образует швов, создаёт ещё один дополнительный слой гидроизоляции.
- Пенопласт укладывается плитками, равномерно. При необходимости материал разрезают и формируют нужную площадь.
- Перед и после керамзита засыпают дронит. Сам керамзит слоем 10 см.
После этого завершается процесс финишным покрытием:
- Заливка бетона. Устанавливается отмостка по всему периметру. На теплоизоляционный слой укладывается армированная решетка. Далее по всему периметру с шагом 2 метра устанавливаются демпферные швы – доски толщиной 2,5 м. Бетон заливают одними слоем под наклоном до 10 градусов от дома. Проводится железнение, полное высыхание с периодическим увлажнением.
- Покрытие из тротуарной плитки делают по тому же принципу, только слой бетона в 2 раза тоньше и поверх выкладывается плитка.
- Мягкую отмостку выкладывают без армирования и бетона. На утеплитель засыпают слой песка и гравия, покрывают его геотекстилем. И уже на это покрытие кладут финальный слой: гравий, гранитную крошку, дренаж с газоном и другие.
Слой теплоизоляции также укладывается на нижнюю часть стены, высота его составляет до 30 см. Он пролегает внутри компенсаторного шва и служит смягчающим эластичным упором. На окончательном этапе строительства слой утеплителя покрывается отделкой цоколя.
Об утеплении отмостки пенополистиролом расскажет видео:
Достоинства и недостатки
Отмосткой является непроницаемая для влаги полоса, проходящая по периметру здания, имеющая уклон от здания. Это конструкция многослойная, которая изготавливается по одинаковой технологии, отличие имеет лишь верхний слой. Можно выбрать твёрдое покрытие, например, бетон, плитку или искусственный камень.
Щебёночная конструкция проста в изготовлении, может применяться в любой климатической зоне, на разном грунте.
Положительные стороны данного материала:
улучшает теплоизоляцию дома;
доступная стоимость;
не подвергается деформации при оседании фундамента;
ремонт простой, нет необходимости приглашать специалистов;
нет риска растрескивания;
хорошая устойчивость к резким температурным переменам;
работа со щебнем проводится без особых строительных навыков и дополнительной техники;
в продаже имеется большой выбор декоративной щебёнки, что позволяет создать необычные дизайнерские решения, например, высадить вокруг дома растения непосредственно в отмостку.
Недостатками этого вида считается необходимость ремонта. Уже через 7 лет надо переделывать отмостку. А также потребуется регулярный уход за поверхностью. Нужно очищать поверхность от сухих листьев, веток, иного мусора с участка, следить за внешним состоянием.
Типичные разновидности дренажа
Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции.
- открытая;
- засыпная;
- закрытая.
Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.
Открытый дренаж устраивают по типу арыков – системы каналов с проницаемыми стенками, через которые грунтовая вода проникает в канал и отводится к месту разгрузки
Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.
Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.
Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием
Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места
Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.
Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав.
В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.
Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью.
Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.
Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу
Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.
Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.
Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки
Еще один важный элемент системы – ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.
Придомовое водоотведение
Типы
Устройство дренажной системы вокруг дома имеет несколько типов.
- Пластовый дренаж используется как вспомогательная конструкция. Такой дренаж чаще всего применяют как дополнительный к основной системе. Лучше всего выбирать его для участков, на которых грунтовые воды залегают на небольшой глубине. Он идеально подойдет для отвода поверхностных вод. Зачастую пластовый дренаж используется на глинистых участках. Располагать его необходимо на небольшом расстоянии от фундамента здания.
- Кольцевой дренаж позволяет предотвратить затопление подвалов и цокольных этажей. Оптимальнее всего использовать такой дренаж на участках, где повышено содержание песка. Это связано с тем, что кольцевой дренаж почти не задерживает влагу, легко ее пропуская.
- Пристенный дренаж используется чаще всего. Он позволяет защитить не только здание, но и подвальные уровни от влаги. Его рекомендуют использовать на участках с большим количеством глины.
Устройство
Чтобы лучше разобраться с тем, какой тип дренажа подойдет для конкретного участка, необходимо подробно рассмотреть устройство каждого из них.
Пластовый. В основе пластового дренажа находится воздушный зазор. Изготовить такой дренажный вариант можно различными способами. Самым распространенным из них является дренаж в виде слоя гравия. Для его обустройства необходимо под эксплуатируемым покрытием разместить слой гравия высотой около 50 сантиметров. Данный слой и станет воздушным зазором. На этот зазор необходимо уложить фильтрующую ткань, например, геотекстиль. После чего насыпать слой песка и выполнить отделку, например, плиткой.
- Кольцевой. Схема данного дренажа представляет собой замкнутый круг. Допустимы разрывы круга в том случае, если вода течет исключительно с одной стороны здания. Кольцевая система устанавливается ниже, чем уровень расположения цоколя и на расстоянии два-три метра от стен. Это позволяет предотвратить затопление подвалов, а также не даст почве на участке разрушиться.
- Пристенный. Данная система монтируется на расстоянии около 50 сантиметров от стен здания. Причем ее обязательно устанавливают ниже, чем уровень, на котором располагается подвальное помещение. За счет этого пристенный дренаж оптимально защищает фундамент от попадания влаги. Чаще всего данный тип дренажа используется на участках, где состав почвы неоднородный.
