Монтаж верхней и нижней планки примыкания кровли к печной трубе, дымоходу, стене здания и прочим поверхностям

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Общие требования к сооружению

Таккак правильно вывести дымоход можно самостоятельно, следует учитывать технологические требования. От мощности отопительного оборудования зависит сечение дымовыводящих каналов. При меньших параметрах ухудшится тяга и продукты сгорания будут удаляться медленнее.

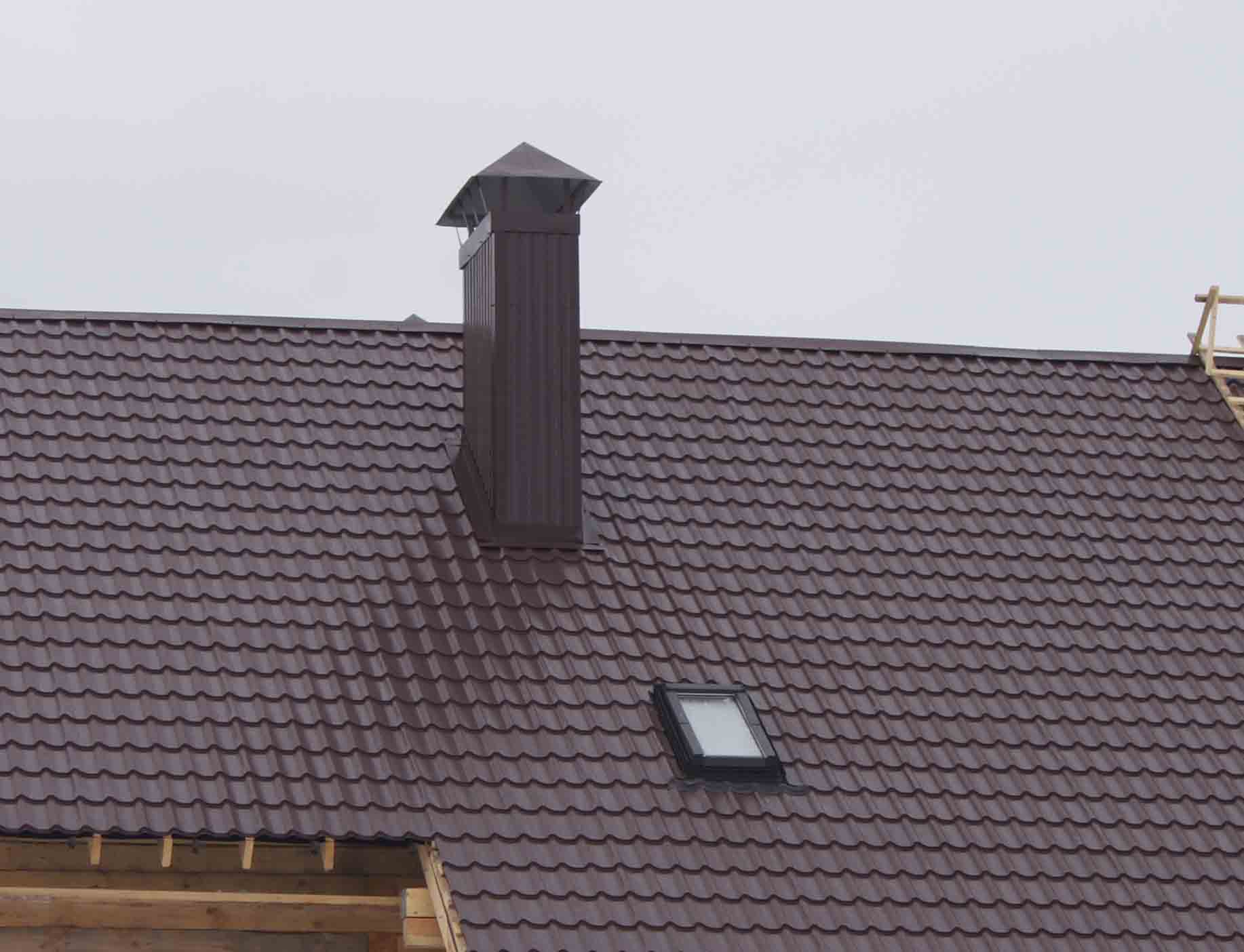

Размещение трубы внутри коробаИсточник petropech.ru

Для образования нормальной тяги лучше использовать круглый дымоход. Следует уменьшить количество изгибов. Минимально позволенная высота конструкции – 5 м. Если кровельное покрытие склонно к воспламенению, то в области соприкасания с дымоходом на него надевается искрогаситель.

Возле котла оборудуется качественная вентиляция. Длина внутренней части не больше 1 м, иначе этот участок быстро забьётся сажей, а тяга ухудшится. В дымоходе предусматривается резервуар для сбора скопившегося конденсата, окно для обслуживания. Не стоит делать сгибы в 90°.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

  • Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
  • При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
  • Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

  • Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
  • Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.. Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

Метод флэшинга

Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

максимальная степень герметичности;

  • эластичность и гибкость;
  • высокая степень сопротивления температурным изменениям;
  • высокая степень сопротивления к воздействию природных факторов;
  • длительный срок эксплуатации;
  • прочность.

Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

Примыкания скатной и плоской кровли к стене

Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

В результате даже малейший поры ветра может сорвать материал с крыши

Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения

Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

Примыкание мягкой кровли

Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

Герметизирующие ленты

Эти уникальные материалы на строительном рынке появились относительно недавно. По сути, это битумно-полимерная смесь, сформированная в полосу, которую с двух сторон покрывают клеящим составом. Ее просто наклеивают в зону примыкания, как это показано на фото ниже.


Герметизирующая лента для узлов примыкания крыши и стены Источник elka-palka.ru

Необходимо отметить, что такой материал представлен двумя разновидностями: для внутренних и наружных работ. Понятно, что на крыше требуется второй вариант. Он покрыт с одной стороны защитным УФ-слоем, который предохраняет ленту от негативного воздействия солнечных лучей.

Отметим, что этот вариант герметизации стыков достаточно надежный. С лентами легко работать, нет надобности использовать дополнительные крепежные изделия, потому что она самоклеящаяся. Единственное требование – это чистая поверхность, к которой она будет приклеиваться. Поэтому стену и кровельное покрытие надо обязательно хорошо очистить. Если это мягкая кровля с посыпкой, то от последней придется избавиться на ширину участка приклеивания.

Добавим, что защитные пленки примыкания кровли сегодня очень популярны. Производители предлагают огромнейших их ассортимент в плане цветового оформления. Подобрать необходимую ленту под цвет кровельного покрытия не составит особого труда.

И еще одно достоинство – самоклеящийся скотч из битумно-полимерного состава является отличным гидроизоляционным материалом.


Самоклеящиеся ленты для мест примыкания кровли к стене Источник kakpostroit.su

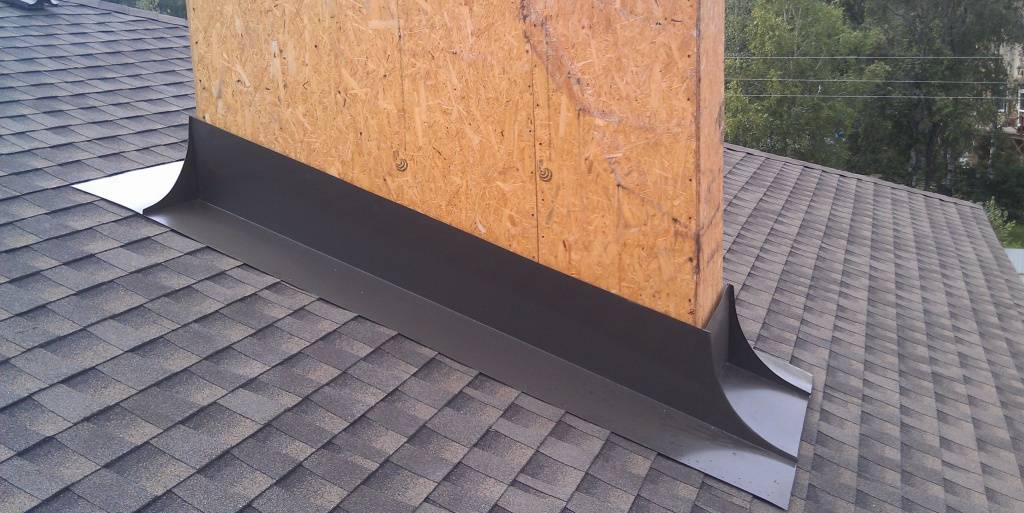

Примыкание покрытий из профилированного металла

Обустроить примыкание к стене металлической кровли довольно просто, ведь данный материал отлично подходит для монтажных работ такого типа. Здесь главное помнить, что всегда нужно оставлять зазор между вертикальными элементами. Это свободное пространство необходимо для обеспечения естественной вентиляции.

Устройство примыканий данного типа подразумевает использование специальных элементов, изготовленных из листового металла. Монтаж одного фартука провести без штробления части стеновой конструкции нельзя. На высоте приблизительно 20 см нужно сделать желоб глубиной не больше 3 см. Грани устанавливаемой детали обрабатываются герметиком, после чего верхняя часть закрепляется в штробе. К поверхности кровли нижняя часть конструкции прижимается крепежными элементами, оснащенными прокладками из неопрена или резины. Такие прокладки нужны для улучшения герметизации соединительных мест. Иногда желоб, в котором располагается верхняя часть фартука, наполняют цементным раствором.

Применение фартука двойной конструкции заметно улучшает степень герметизации соединения. Так можно будет обойтись без штробления стен. Верхний элемент фартука закрепляется в основе с помощью дюбелей, затем под основу ставят нижний фрагмент. Он оснащен особым замком, обеспечивающим надежное соединение. Также внизу у него располагаются кляммеры, с помощью которых закрепляются детали на крыше.

Важно! Площади соприкасающихся поверхностей необходимо тщательно обрабатывать герметиком

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

  • непосредственно в коньке;
  • на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крышиИсточник katlavan.ru

При этом нужно соблюсти такие строительные нормы:

  1. Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
  2. При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
  3. Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крышиИсточник rekvartira.ru

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Выбор изоляционных материалов

Итак, как правильно установить печь в доме с дымоходом через стенууже понятно, поэтому нужно рассмотреть вопрос об утеплении наружной части конструкции. Если используется сэндвич-система, то эту процедуру можно не проводить (кроме места прохода элемента сквозь стену). Утеплитель должен быть огнеупорным. Разрешено применять такие материалы:

Каменная вата. Это оптимальный вариант для деревянного дома. Материал прост в использовании, не содержит вредных веществ, не горит и не тлеет. Вата не только не горит, но и предотвращает распространение открытого пламени.

Утепление конструкции на улицеИсточник teplo.guru

  • Асбест. Многие мастера отказываются от его использования. В составе материала присутствуют токсические вещества-канцерогены. Однако, он обладает высокими изоляционными качествами и никак не контактирует с человеком.
  • Суперсил. Современный утеплитель, который не горит, обеспечивает хорошую изоляцию. Недостатком материала считается его высокая стоимость.
  • Базальтовый картон. Для него характерен длительный срок эксплуатации. Изолятор относительно дешёвый, устойчивый к воздействию высокой температуры. В составе материала нет токсичных веществ, а по качествам он лучше минеральной ваты.

Утеплённая конструкция может выглядеть не очень презентабельно, но без этого этапа не обойтись. Без утепления внутри конструкции будет собираться конденсат. Он не только ухудшит влагу, но и будет негативно воздействовать на металл.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.
