Устройство системы антиобледенения кровли и водостоков при помощи саморегулирующегося греющего кабеля

Мощность и продолжительность работы

Мощность кабеля зависит от его температурного класса.

  • Низкотемпературный. Нагрев до 65С, мощность до 15 Вт/м;
  • Среднетемпературный проводник. Нагревается до 120С, мощность 10-33Вт/м;
  • Высокотемпературный. Самый мощный – до 95Вт/м, нагревается без проблем до 190С. Рассчитан на промышленные предприятия и трубы больших диаметров.

Рационально для разных коммуникаций подбирать провод подходящей мощности, ее занижение приведет к плохому прогреву, а завышение – к повышенному расходу электроэнергии.

Выбор мощности кабеля в зависимости от диаметра труб водостока:

  • Наружный диаметр трубы (D) от 15 до 25 мм – мощность 10Вт/м:
  • D25-40мм- 16Вт/м;
  • D40-60мм — 24Вт/м;
  • D60-80мм -30Вт/м;
  • D 80-300мм- 40Вт/м;

Зачем ставить обогрев и какие есть варианты?

Есть целых три причины установить на кровлю специальную систему обогрева:

  1. Безопасность людей, животных и личного имущества, которые могут попадать в зону под сосульками и ледяными глыбами. Согласитесь, обидно не только получить сотрясение мозга от скатившейся ледяной глыбы, но и побить любимый автомобиль.
  2. Уменьшение весовой нагрузки на кровлю и все здание, которую может создавать наледь.
  3. Сохранение целостности кровли и водосточной системы, защита от разрушения из-за образования наледи.

Но давайте разберемся с некоторыми отдельными понятиями.

Крыши, на которых и снег, и лед тают при температуре -10°С, называются «теплыми». Вот у них как раз и возникают проблемы с обледенением и без дополнительного обогрева не обойтись никак. Если же лед на крыше тает еще при более низкой температуре, такая крыша называется «горячей», и обычной кабельной системы обогрева уже может быть недостаточно.

Для того, чтобы избавиться от наледи на крыше, сегодня применяют такие методы:

  • Самый редкий вид обогрева кровли на сегодняшний день – это электроимпульсные системы. Для них необходимо дорогое оборудование, которое окупается только за несколько лет, за счет достаточно малого потребления электроэнергии. Но водостоки и желоба таким способом не защитить от наледи.
  • Обогрев крыши нагревательным кабелем – самый современный и безопасный способ избавления от наледи. Такой системой удобно обогревать не только край кровли, но и желоба и водостоки, причем самой сложной конструкции.
  • Третий способ – нанесение на крышу специальных эмульсий, которые предотвращают обледение. Но эмульсии стоят недешево, и наносить их на кровлю за одну зиму нужно несколько раз.

Наиболее популярен электрический обогрев кровли и присоединенных водостоков, о чем и пойдет речь дальше.

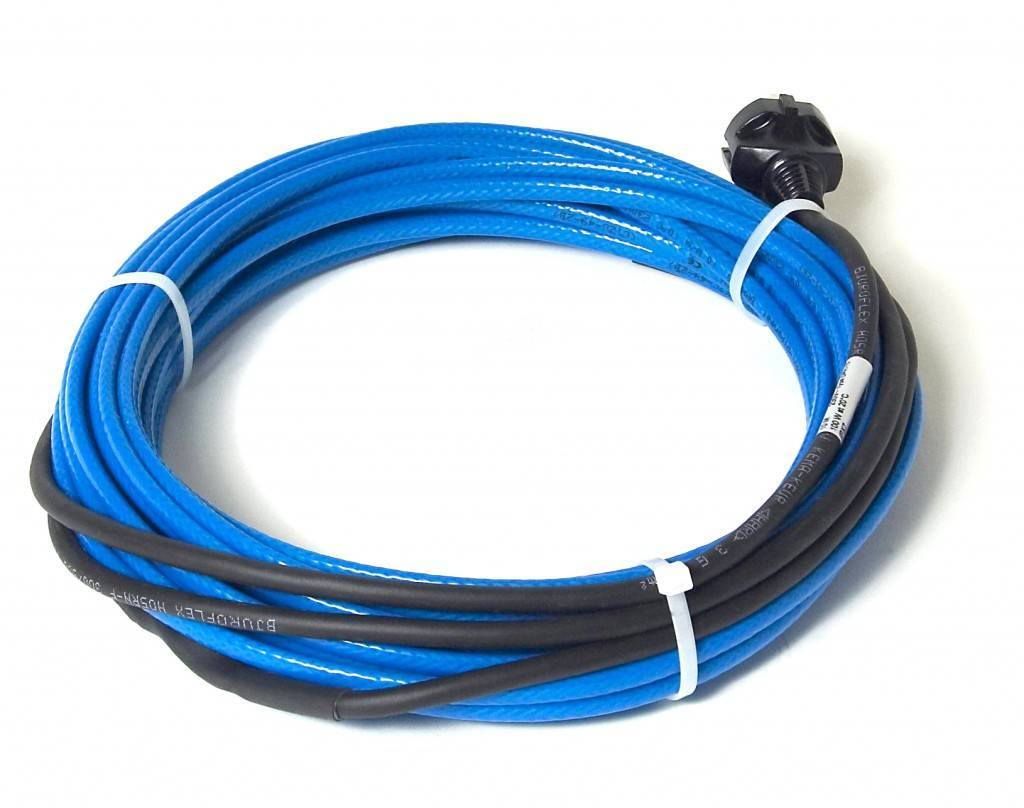

Провод саморегулирующийся

Плюсы саморегулирующегося кабеля:

  • не нужна дополнительная панель управления;
  • не нужно монтировать датчики;
  • схема не перегревается;
  • есть возможность разделить провод на части от 20 см.

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

Даже если во время установки провод будет перекручен, то это никак не повлияет на его функциональность.

Минус этого саморегулирующего кабеля для кровли — это его цена. Она в разы больше резистивного провода. Но в обслуживание такой кабель будет намного дешевле. Еще один минус, это возможная поломка саморегулирующейся матрицы и всей системы в целом.

Инструкция по укладке кабеля своими руками очень простая, с помощью нее весь процесс можно выполнить самому.

Особенности монтажа

Монтаж системы обогрева кровельных коммуникаций следует выполнять с учетом нижеперечисленных правил и в следующей последовательности:

  1. Необходимо позаботится о наличии регулятора изменения температуры, блока питания с температурным датчиком, датчика контроля осадков;
  2. Подготавливается провод необходимой длины, согласно замерам и схемам. В идеале проводить монтаж кабеля перед устройством верхнего слоя кровли и чистовой отделкой;
  3. Кабель связывается в пучки с помощью специальных зажимов, после-укладывается в лотки и трубы. Кабель на краю крыши монтируется зигзагом, крепится при помощи специальных зажимов;
  4. В желобах и трубах крепят греющий кабель при помощи монтажной ленты, полосами поперек. Если обогреваемая водосточная или канализационная труба длиннее 6 м провод сначала крепится к металлическому тросу в оболочке, а затем вся конструкция опускается в трубу;
  5. Для нагрева водосточных труб, укладывают одновременно 2 штуки необходимой мощности. Монтаж осуществляется сверху и снизу.
  6. Место крепления провода необходимо осмотреть на предмет наличия острых краев и лишних предметов;
  7. Фиксируются датчики термостата;
  8. Устанавливается панель управления;
  9. Выполняются пусконаладочные работы.

Виды греющих кабелей, их достоинства и недостатки

Для обустройства надёжной системы антиобледенения используются два вида греющих кабелей:

  • резистивные;
  • саморегулирующиеся.

Далее рассмотрим особенности каждого из нагревателей и возможность их применения в том или ином месте кровли и водостока.

Резистивный нагреватель

Нагрев кабеля этого типа происходит за счёт омических потерь в жиле, которая имеет высокое сопротивление.

В зависимости от конструкции резистивный кабель может иметь одну или две нагревательные жилы

Тепловыделение современных резистивных нагревателей составляет до 30 Вт/м, при этом температура может достигать 250 °C. На разрезе хорошо видно внутреннее строение кабеля — металлический проводник, слой изоляции, медная оплётка и защитная оболочка. Кроме того, существует разновидность двухжильных кабелей с дополнительным токопроводящим элементом. Благодаря ему подключение может осуществляться с одного конца. Это значительно упрощает монтаж и удешевляет стоимость работ за счёт уменьшения длины цепей питания.

К достоинствам нагревателей этого типа относятся:

  • простота конструкции;
  • стабильность характеристик;
  • эластичность;
  • высокое удельное тепловыделение;
  • относительно низкая стоимость.

Недостатками кабелей, работающих по принципу резистивного нагрева, являются:

  • затруднённый монтаж системы, связанный с необходимостью использования контуров строго заданной длины;
  • наличие «холодного» и «горячего» конца, из-за чего возникают тепловые напряжения;
  • возможность локального перегрева при снижении эффективности теплоотвода. По этой же причине не допускается перехлёст кабеля;
  • ограниченная ремонтопригодность: при перегорании нагревателя секция не подлежит восстановлению.

Поскольку мощность резистивного элемента не зависит от внешних условий, при использовании кабеля этого типа необходим правильный расчёт, иначе будет сложно избежать излишних энергозатрат.

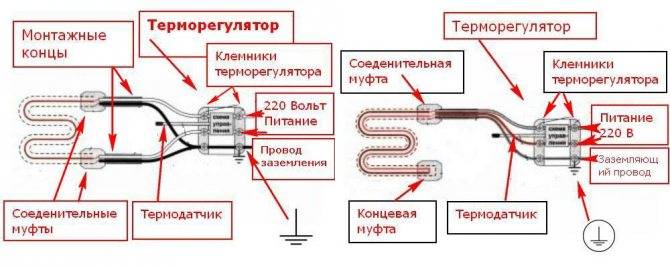

Резистивный кабель можно подключать как с одного, так и двух концов — всё зависит от количества нагревательных жил

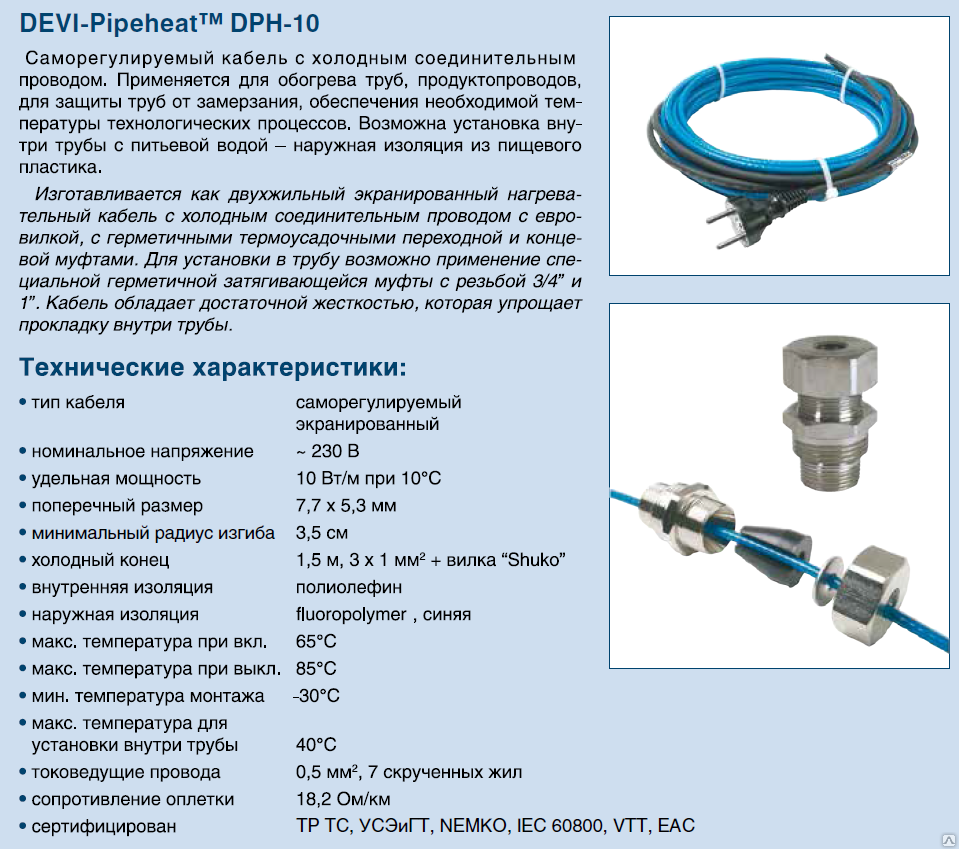

Саморегулирующийся нагревательный элемент

Саморегулирующийся кабель состоит из токоведущих жил, помещённых в среду из специальной пластмассы. Наличие в её составе зёрен графита превращает систему в длинную цепочку с множеством параллельных переменных сопротивлений. Проводимость внутреннего наполнителя меняется в зависимости от температуры, благодаря чему обеспечивается регуляция мощности нагревателя — при падении температуры кабель будет выделять больше тепла.

Саморегулирующийся кабель является высокотехнологичным электрическим нагревателем

Достоинства саморегулирующихся кабелей:

  • высокая экономичность;
  • упрощение монтажа — нагреватель можно резать на секции любой длины;
  • невозможность локального перегрева даже в местах перехлёста нагревателя, а также при механических повреждениях;
  • тепловыделение, которое изменяется по длине секции в зависимости от внешних условий;
  • повышенная безопасность.

К недостаткам саморегулирующихся элементов относится более высокая стоимость, которая, впрочем, компенсируется во время их эксплуатации.

Самые эффективные системы антиобледенения получают, используя нагреватели обоих типов. Резистивный кабель, как обладающий более высокой удельной мощностью, рекомендуется монтировать на плоских участках кровли, а саморегулируемый — в желобах, воронках и водосточных трубах.

Выбор мощности саморегулирующегося греющего кабеля для водостока

Металлические желоба и лоткимощность 40 Вт/мдиаметр 100-150ммв 2 нитки
диаметр более 150ммв 3 нитки и более
Пластиковые желоба и лоткимощность 30 Вт/мдиаметр 100-150ммв 2 нитки
диаметр более 150ммв 3 нитки и более
Металлические водосточные трубымощность 40 Вт/мдиаметр 80-150ммв 1 нитку
диаметр более 150ммв 2 нитки
Пластиковые водосточные трубымощность 30 Вт/мдиаметр 80-150ммв 1 нитку
диаметр более 150ммв 2 нитки

В южных регионах возможно использование греющего кабеля 24 Вт/м, так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Условия выбора кабелей

В продаже есть системы антиобледенения кровли нескольких видов. Каждая из них отличается мощностью, конструкция тоже разная. Выбор кабеля зависит от того, для обогрева какого объекта он требуется.

Имеет значение следующее:

  • расположение объекта;
  • конструктивные особенности здания и вид кровельной поверхности;
  • длина водостока или кровли.

При выборе кабеля нужно учитывать, из какого материала сделаны желоба.

Стандартные расчеты мощности

Если здание построено в регионе с суровыми зимами, для качественного обогрева следует приобрести саморегулирующийся кабель. Его мощность должна составлять от 40 до 50 ватт/м², а 30 ватт/м² хватит для хорошо утепленной крыши. Часто система обогрева нужна для отопления какого-то одного участка. В этом случае требуется электрокабель на 300-400 ватт/м².

Виды нагревательного кабеля

Неотъемлемой частью системы является нагревательный кабель, в результате повышения температуры которого и происходит устранение наледи на крыше или в водостоке. Внешне он похож на обычный электрический провод, но имеет более мощную защитную оболочку, больший диаметр и выдерживает механические нагрузки. Для монтажа системы антиобледенения подходят две группы — резистивные и саморегулирующиеся. Резистивные проводы подразделяются на линейные и зональные.

Внешняя оболочка кабеля отличается прочностью и устойчивостью к различным внешним воздействиям

Особенности резистивного кабеля

Наиболее востребованным вариантом является резистивный кабель, который обладает одинаковой выходной мощностью по всей своей длине и равным тепловыделением. В разрезе он состоит из металлической жилы, слоя изоляции, медной оплётки и внешней защитной оболочки. Для систем антиобледенения подходят варианты с тепловыделением 15–30 Вт/м. При этом их рабочая температура составляет 250 °C. Степень нагрева такого элемента определяется силой тока, а не внешними факторами.

Допустим, что один участок кабеля располагается в водостоке, другой — на кровле, а третий — под слоем снега. В каждой из этих областей необходима разная степень нагрева, а провод не может самостоятельно регулировать температуру, поэтому система должна везде выделять одинаковое количество теплоты, необходимое для нейтрализации обледенения на самом сложном участке (в нашем случае — под слоем снега). Именно из-за этого свойства резистивные варианты отличаются высоким, но нерациональным энергопотреблением. Главное отличие зонального варианта от линейного заключается в наличии двух изолированных токопроводящих жил, которые параллельны друг другу.

Зональный кабель имеет две параллельные жилы, которые работают попеременно

Линейный резистивный кабель имеет конструкцию, предполагающую полное падение напряжения без перегрева элементов выше максимальных значений. При нагреве тепловая мощность линейного провода немного уменьшается. В разрезе он представляет собой сплошную токопроводящую жилу с изоляционным слоем, поверх которого расположены экранирующая оплётка и полимерная защитная оболочка. Линейный провод может иметь одну, две или несколько параллельных нагревательных жил.

Линейный кабель может иметь несколько жил

Последовательный или линейный тип кабеля характеризуется простым строением, но все типы зонального провода отличаются невысокой стоимостью, наличием независимых зон выделения тепла и простым монтажом. Отрицательные черты резистивных элементов выражены в повышенном потреблении энергии в то время, когда в этом нет необходимости.

Саморегулирующийся кабель

Конструкция саморегулирующегося кабеля частично похожа на устройство резистивного провода. В разрезе присутствуют две параллельные токопроводящие жилы, но они не изолированны. Они могут быть заключены в токопроводящую полимерную матрицу или же соединяются полимерными проводящими нитями. Полимерный тепловыделяющий элемент проовда существенно увеличивает сопротивление при нагреве, в результате чего возникает эффект саморегулирования. В конструкции также присутствуют фотополимерная изоляция, экранирующая оболочка и внешний пластиковый слой.

Саморегулирующий кабель для подогрева кровли потребляет гораздо меньше электроэнергии, чем резистивный

Основные преимущества саморегулирующего кабеля по сравнению с резистивным выражены в следующем:

  • небольшое потребление мощности, составляющее 15–20 Вт/м;
  • экономичный расход электроэнергии;
  • долговечность, которая обусловлена отсутствием риска перегрева;
  • максимальная теплоотдача при минимальной температуре нагрева;
  • чёткое реагирование на датчики влажности.

Главный недостаток заключается в том, что его стоимость превышает цену резистивного провода в 3–4 раза. При этом этот провод значительно более удобен и надёжен, экономно расходует электроэнергию. Например, если с одной стороны он заметён снегом, а с другой — нет, то нагрев в зоне сугроба будет осуществляться до полного удаления снежной массы. При этом в другой зоне кабель не нагревается, что обеспечивает рациональное распределение электроэнергии.

Как избежать образования сосулек и наледи на крыше

В зимнее время никого не удивишь рядами сосулек под крышей. Но если дети воспринимают их как украшение и развлечение, то для взрослых наледь — настоящее стихийное бедствие. Каждый год немало жителей многоэтажек страдает от упавших сосулек. Кроме того, из-за наледи ухудшается гидроизоляция крыши, а кровельный материал разрушается быстрее. Даже своевременная чистка кровли не улучшает ситуацию, ведь во время работы неизбежно повреждается внешний слой кровли.

Сосульки под крышей представляют реальную опасность для проходящих людей и припаркованных рядом машин

Избежать такой прискорбной участи можно несколькими способами:

  1. Обеспечить правильную вентиляцию чердака. Если температура крыши будет не выше, чем у воздуха, снег на ней не станет превращаться в лёд и образовывать сосульки. Охладить крышу можно, добавив на фронтонах или скатах вентиляционные отверстия, чтобы холодный воздух свободно проникал на чердак. Этот метод используют только при хорошем утеплении перекрытия, иначе тепло из помещения будет быстро теряться через потолок. Кроме того, даже правильно обустроенная вентиляция часто не приносит ожидаемого результата.
  2. Провести работы по утеплению крыши. Ещё один способ оставить крышу холодной — не позволить нагретому чердачному воздуху поднять температуру кровельного материала. Для этого кровлю изнутри обшивают мембранами, закладывая между ними утеплитель. Этот путь требует значительных затрат времени и денег, поскольку хорошие материалы обойдутся довольно дорого. Кроме того, ошибки в монтаже теплоизолятора и системы вентиляции могут привести к появлению плесени на чердаке и в доме. При умеренном климате правильное утепление способно почти полностью устранить вероятность появления наледи, исключением могут стать только дни с особенно неблагоприятной погодой. В более холодных регионах иногда приходится намеренно устраивать утечки тепла, чтобы на крыше скапливалось меньше снега.
  3. Обработать кровельный материал химическим средством — эмульсией против обледенения. Подобные составы наносят на поверхность самолётов, чтобы на них на большой высоте не скапливался лёд. Средство эффективное, но обходится слишком дорого. Кроме того, защитную плёнку необходимо обновлять несколько раз за зиму, а сам технологический процесс требует участия специалистов. Из-за таких нюансов химические средства против обледенения на крышах обычно не используются.
  4. Оборудовать электроимпульсную систему против обледенения. Она была разработана в шестидесятых годах прошлого века для нужд авиации. Нагревательный блок системы состоит из индукторов (электромагнитных катушек без сердечника), закреплённых под свесами кровли. Когда на катушки подаётся короткий импульс, в них создаются кольцевые токи, которые как будто ударяют по кровельному материалу. В результате такой обработки наледь на кровле превращается в крошку и осыпается вниз. Эта система не способна предотвратить образование наледи, зато не требует постоянных затрат энергии. К сожалению, из-за высокой стоимости компонентов такие системы также используются крайне редко.
  5. . Активный обогрев нужен тогда, когда предыдущие методы не могут дать положительных результатов из-за особенностей климата, сложного строения крыши, высокой цены или других факторов. Чаще всего это случается в регионах, где температура часто меняется с положительной на отрицательную и обратно. Кроме того, обогрев — единственный способ предотвратить появление наледи в водостоках и снизить таким образом вероятность зимних протечек.

Если вы уверены, что ваша крыша качественно утеплена и на ней обустроена правильная вентиляция, но сосульки продолжают появляться, единственное решение — активный обогрев. Конечно, он потребует определённых затрат электроэнергии, зато не придётся самолично очищать снег и лёд, а также рисковать быстрым разрушением крыши и здоровьем окружающих.

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

  • тип электрического кабеля;
  • вид крыши;
  • климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

  • малую стоимость;
  • отсутствие стартовых токов при запуске;
  • наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Что такое система обогрева кровли

Называется она по-разному: система снеготаяния, система обогрева или антилёд. Состоит такое приспособление из большого количества датчиков, проводов, исполнительных и контрольно-измерительных приборов, а также нагревательных элементов. Такой комплекс предотвращает образование обледенения на поверхности кровли и не даёт скапливаться излишкам снега.

Не стоит обогревать всю поверхность крыши, поэтому для установки обогревателей выбираются определённые места, являющиеся самыми подверженными скапливанию льда и снега, а также места, которые могут пропускать влагу внутрь кровельного пирога. Так система должна обязательно охватывать края скатов и поверхность ендовы, а также покрывать всю длину водостоков.

Также удобно то, что кабели можно монтировать и после окончания строительства в любое свободное время, потому что система чаще всего располагается на поверхности кровельного материала.

обогрев крыши Кабель для обогрева кровли можно монтировать в любое времяИсточник kryshadoma.com

Если система обогрева кровли вашего дома выполнена правильно и грамотно, то вы можете забыть о падающем с крыши снеге. Ещё такое приспособление облегчает нагрузку на стропильную систему, что способствует большей долговечности кровельного пирога. Дополнительно вы получите хорошую защиту водостока. Ведь часты случаи, когда он трескается от заледеневшей скопившейся внутри воды.

Кстати говоря, антиобледенительная система избавляет хозяев дома от регулярной ручной чистки кровельного материала.

Оптимальный вариант

Наибольшим спросом пользуются саморегулирующиеся кабели. Их преимущества:

  1. Длительный срок эксплуатации (от 20 лет).
  2. Разумная стоимость. Отсутствует необходимость покупать датчики, устанавливать сложное регулирующее оборудование. Поэтому цена саморегулирующегося греющего кабеля для кровли выгоднее резистивных моделей.
  3. Простота монтажа. Сборка системы требует правильного крепежа и подключения к распределительной коробке.
  4. Оптимизация затрат. Приняв решение купить греющий кабель для кровли саморегулирующегося типа, вы получите систему, где потребление энергии изменяется автоматически исходя из температуры воздуха, льда, снега.

Виды греющего кабеля

Для системы антиобледения применяются два вида нагревающего элемента: резистивный или саморегулирующийся кабель. Рассмотрим оба варианта более подробно.

Резистивный кабель

Этот элемент системы антиобледенения состоит из токопроводящей жилы, выполненной из специального сплава. Токопроводящая жила заключена в несколько слоев полимерной обмотки.

Также применяется экран из медной проволоки, который выполняет функцию заземления. Наиболее популярной является модель с двумя греющими жилами. Среди достоинств применения резистивного греющего элемента стоит отметить:

  • Резистивный кабель обладает доступной ценой.
  • Отсутствие стартовых токов.
  • Равномерный нагрев всей поверхности.
  • Постоянная мощность.

К недостаткам, которыми обладает обогрев системы водостоков и кровли, оборудованный кабелем резистивного типа относится:

  • Производя монтаж, кабель не подлежит резке: нужен точный расчет длины всей системы.
  • Мощности резистивного провода может не хватать на открытом участке крыши, а в закрытых трубах системы водостоков – перегреваться.
  • Укладка такого кабеля довольно затруднительна: нужно внимательно следить, чтобы провод не переплетался – в этом месте он очень быстро выйдет из строя.

Саморегулирующийся кабель

Еще один вид греющего кабеля, применяющегося для обогрева системы ливневых стоков, называется саморегулирующийся. Такой кабель обладает следующей особенностью:

  • Между токопроводящими жилами при производстве запрессовывается специальный полимер, изменяющий показатель электрического сопротивления в зависимости от окружающей температуры.
  • Такая матрица при отрицательных температурах воздуха имеет минимальное сопротивление, что позволяет использовать обогрев водостоков и кровли на максимальной мощности.
  • При повышении температуры, сопротивление также увеличивается, уменьшая мощность нагрева провода.

Такой саморегулирующийся кабель, используемый в системе антиобледенения крыши и системы ливневых стоков, обладает следующими преимуществами:

  • Серьезная экономия электроэнергии: кабель самостоятельно регулирует мощность нагрева в зависимости от температуры.
  • Легкий монтаж, доступный для выполнения своими руками.
  • Мощность не зависит от длины провода, поэтому нет необходимости точных расчетов. Выполняя монтаж, кабель можно при необходимости разрезать на отдельные куски.

Кроме того, одним из главных достоинств, которыми обладает саморегулирующий кабель – это возможность локального нагрева поверхности. То есть, на участках, где ниже температура, например, лежит снег, кабель нагреется сильнее, чем в закрытой трубе водостока. К недостаткам саморегулирующегося провода нагрева относится:

  • Более высокая стоимость.
  • Значительные стартовые токи.

Что выбрать? Лучшие варианты:

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

  • Мощность — 16 Вт/м.
  • Вилка под евророзетку с заземлением.
  • Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

  • Мощность — 10 Вт/м.
  • Номинальное напряжение — 230 В.
  • Евровилка.
  • Сопротивление оплётки: 18 Ом/км.
  • Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

  • Мощность — 9 Вт/м.
  • Напряжение — 230 В.
  • Евровилка.
  • Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

  • Длина от 2 до 20 метров.
  • Евровилка подключена к шнуру.
  • При монтаже внутри трубопровода понадобится наконечник RLK1.
  • Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

  • Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
  • Сопротивление оплетки — 18.2 Ома/км.
  • Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

  • Срок службы — 20 лет.
  • Мощность — 15/25 Вт (в зависимости от модификации).
  • Напряжение — 230 В.
  • Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

При наступлении холодов различные разновидности трубопроводов подвергаются воздействию низких температур. Мороз способен не только сковать жидкость внутри, но и привести к разрывам материала коммуникаций. Чтобы избежать длительного ремонта и проблем с водоснабжением, канализацией и прочими системами, устанавливается Это устройство позволяет обогреть промышленные и бытовые трубопроводы, резервуары. Чтобы правильно подобрать греющий кабель, а также эффективно его эксплуатировать, необходимо узнать устройство и особенности подобных систем.

Борьба с наледью и снегом

Первое, что приходит на ум — это очищение крыши вручную. Действительно — к чему лишние затраты, если можно взять лом или топор и сбить лёд самому?

Ручная очистка кровли часто влечет за собой самые неприятные последствия:

  1. Опасность падения. Работы на крыше и в теплое время года сложны и опасны, а на обледеневшей поверхности малейшая ошибка может привести к травмам и падению.
  2. Падение сосулек. Каждый год количество жертв от падающих сосулек увеличивается, при этом чаще всего страдают пешеходы, оказавшиеся под ударом именно в момент отбития с карнизов застывшего льда.
  3. Повреждение, пробитие кровли. При механическом очищении льда и снега повреждается абсолютно любое кровельное покрытие. Металл царапается и впоследствии подвергается воздействию коррозии, шифер и керамическая черепица просто раскалываются, а мягкая кровля пробивается насквозь.
  4. Забитие водостока частицами льда. Наледь, разбитая на части, легко проникает в водосточные трубы и желоба, образуя пробку, которая впоследствии нарастет льдом и вероятнее всего приведет к разрыву.

К тому же, очищение кровли, особенно имеющей большую площадь и сложную форму — тяжелая и времязатратная работа, которую придется выполнять снова и снова на всем протяжении холодного периода. Стоит ли подвергать свою жизнь и имущество такому неоправданному риску?

Обогрев желобов и водостоков — самый современный, доступный и технологичный вариант решения зимних проблем. Материальные затраты на покупку и укладку кабеля окупаются экономией на ремонте кровли и её составляющих, не говоря уже о предотвращении ущерба от протечек.

Схема таяния снега

Выводы и полезное видео по теме

Интересная информация о греющих кабелях и полезные советы по их монтажу представлены в следующих видеороликах.

Особенности работы саморегулирующегося греющего кабеля:

Как самому собрать систему обогрева водостоков:

Монтаж системы обогрева промышленной сборки:

Практика показывает, что в холодное время необходимо обогревать водостоки. Это дает возможность избавиться от наледи и гарантирует защиту от внезапного схода снега. Обустроить такую систему можно самостоятельно.

Сложнее всего будет ее рассчитать и выбрать участки, где нужно уложить греющий кабель. Эту часть работ можно доверить профессионалам. Получив расчеты и проект, последующий монтаж легко реализовать самостоятельно.

Хотите задать вопрос по обустройству обогрева водостока? Пожалуйста, напишите его расположенном ниже блоке. Здесь же у вас есть возможность сообщить о интересных фактах по теме статьи или поделиться опытом собственноручного обустройства обогрева водостока.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
