Датчик света (фотореле) для уличного освещения

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

{SOURCE}

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Компактное фотореле обладает простой конструкцией

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами

Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

  • вес и размеры устройства;
  • температурные ограничения при эксплуатации;
  • сектор срабатывания;
  • мощность и уровень потребления энергии;
  • частота сети для работы;
  • номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Это интересно: Освещение забора своими руками

Недостатки сумеречных переключателей

Наряду с неоспоримыми преимуществами фотореле имеют и ряд значительных недостатков, о которых тоже стоит упомянуть в данной статье.

В отличие от датчика движения световые датчики не способны освещать определённое место в нужный момент. Свет загорается сразу на всех осветительных приборах, и освещение происходит не совсем рациональным способом. Может работать только одна лампа либо все сразу одновременно.

Данные приборы очень чувствительны к воздействиям извне и погодным условиям. Особенно часто они негативно реагируют на обычную пыль. Также девайс может не совсем адекватно срабатывать при внезапной перемене погоды, например, при наплыве тёмных туч он может «подумать», что наступила ночь и включить освещение.

Фотореле с регулировкой уровня освещения отличаются своим высоким ценником относительно своих аналогов.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

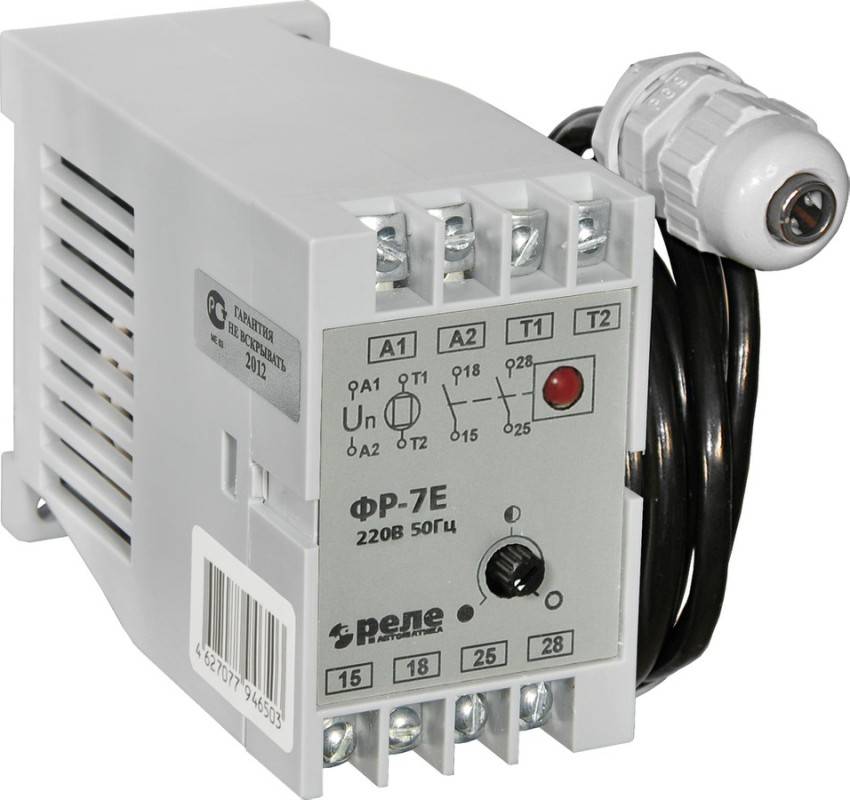

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Цена вопроса

Если вы решили установить датчик света для уличного освещения, цена должна также вас заинтересовать.

На рынке датчики света для уличного освещения “день-ночь” стоят дорого. А обычный датчик света вы с легкостью сможете себе позволить. Выбирайте страну-производителя и определитесь, какую цену вы сможете “потянуть”. Диапазон колеблется от 2 000 до 10 000 руб. Вам самим выбирать, насколько данный предмет необходим в вашем обиходе и сколько вы готовы потратить на него. Ведь принцип действия довольно прост, и все можно сделать самостоятельно, своими руками.

Главным плюсом удивительнейших датчиков для освещения улиц является значительная экономия электроэнергии. Кроме того, для его содержания и обслуживания не нужно много денег. Поставьте энергосберегающие лампочки и наслаждайтесь светом в своем доме или улице. Есть возможность выбрать свет лампочек: теплый или холодный. Новые технологии позволяют произвести установку и настройку фотоэлемента своими руками, что значительно сбережет ваш бюджет. Большой выбор приборов дает возможность установить датчики даже при небольшой подаче тока, что удобно на небольших дачных участках. Большой выбор цвета, формы и материала, из которого сделан прибор, позволяет с легкостью влиться в ваш интерьер и сделать его более гармоничным и стильным.

Как подключить фотореле к освещению?

Специалисты советуют расположить датчик света для уличного освещения недалеко от светильников, но лучи искусственного света не должны попадать на датчик. То есть установка фотореле должна производиться в тени. Подключение фотореле для уличного освещения должно происходить основанием вниз.

Далее рассмотрим подробнее, как подключить датчик. Для начала нужно воспользоваться специальной схемой, которая расположена на изделии. Сделать это можно самостоятельно, не прибегая к услугам электрика.

Для удобства прибор оборудован выпусками проводки с изоляцией разного цвета:

  • провод коричневого цвета подсоединяется к фазе;
  • к кабелю синего (либо зеленого) цвета нужно подключить ноль;
  • проводник красного цвета идет к фонарю от регулятора.

На схеме ниже наглядно показано расположение кабелей и места их подключения.

Схема подключения фотореле для уличного освещения

Если вывода всего два, ввод фазы подводится к элементу на корпусе прибора, также подсоединяется нулевой провод. Таким же образом производится подключение приборов освещения.

Подключение датчика освещенности производится в следующей последовательности:

  1. Первым делом нужно проверить, что подача электричества на все приборы прекращена.
  2. Далее нужно протянуть провод к светильнику.
  3. Затем необходимо снять изоляцию всех трех проводов.
  4. Теперь нужно снять крышку и протянуть провода в отверстия. Они должны находиться внизу, чтобы влага не скапливалась в устройстве. Чтобы повысить герметичность, можно использовать резиновые накладки.
  5. Очень удобно, когда в комплекте имеются специальные клеммы, позволяющие зажать провод. Если же клеммы отсутствуют, то нужно воспользоваться распределительной коробкой.
  6. Концы нулевых проводов обоих кабелей закрепляются в средней ламели, от которой отходит синий (зеленый) провод.
  7. Конец фазового провода кабеля нагрузки закрепляется в левой ламели.
  8. Конец фазового провода сетевого кабеля закрепляется в правой ламели.
  9. Оба кабеля необходимо закрепить в корпусе с фотореле, при этом нужно воспользоваться фиксатором.
  10. Далее можно закрывать крышку и закреплять выключатель уличного освещения в нужном месте.
  11. Теперь можно включить сетевой кабель в сеть и настроить нужную интенсивность включения.

Таким образом, применяя фотореле, можно автоматически контролировать время и период включения фонарей. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще. Главное, что должен помнить покупатель перед непосредственным приобретением оборудования данного типа – это то, что все устройства требуют проверки на качество и работоспособность. Для этого специально проводят тестирование.

От чего зависит выбор фотореле?

Напряжение. Оно может зависеть от местности и емкости получения тока. 200 Вт или 12 В.

Класс защиты. Так как устройство установлено на улице, то есть на открытой местности, оно может взаимодействовать с водой. Следовательно, оно должно обладать IP44, желательно не ниже.

Выбирая уличные датчики освещенности для включения света, стоит рассчитать, какую среднюю температуру выдержит прибор в той местности, где он будет работать. Средней должна быть как минимальная, так и максимальная температура.

Выходная мощность и ток нагрузки. Это значит, что лампы для фотореле нужно подбирать под эти параметры. Чтобы проблем не возникало, покупайте лампы для прибора с некоторым запасом тока.

Иногда порог чувствительности прибора раздражает своей точностью. Выбирайте датчик света для уличного освещения, который не будет доставлять вам неудобства постоянными включениями или, напротив, не срабатывать в нужное время.

Обзор цен, производителей и моделей фотореле

Качественные изделия предлагают многие производители. Основным критерием при выборе подходящей модели является номинальное напряжение. Для бытовых целей чаще всего используют фотореле, работающее от сети в 220 В. Наибольшей популярностью пользуются приборы, выпущенные под товарными знаками:

  • TDM;
  • EKF;
  • «Рубеж»;
  • HOROZ;
  • Theben;
  • IEK.

Стоимость изделия зависит не только от производителя, но и от типа чувствительного элемента, входящего в состав конструкции. Если вы решили купить фотореле для уличного освещения, предлагаем узнать особенности и среднюю цену наиболее популярных моделей:

ТипОсобенностиСредняя цена (по состоянию на апрель 2018 г.), руб.

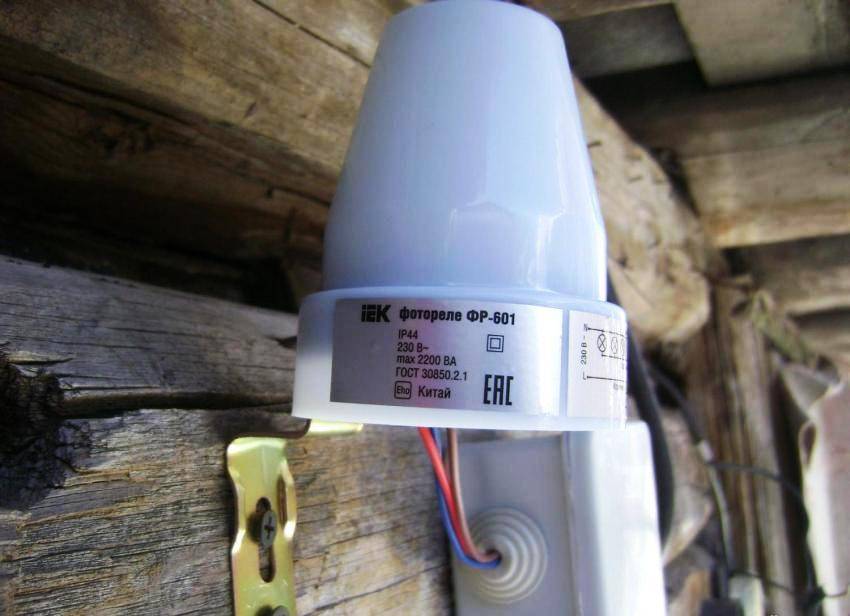

Фотореле ФР 601

  • Предназначено для однофазной сети.
  • Соответствует ГОСТ Р 51324.2.1.
  • Уровень защиты − IP 44.
  • Может эксплуатироваться при температуре от -25 до +40°C.
  • Рассчитано на нагрузку в 2,2 кВт.
265

Фотореле ФР 602

  • Предназначено для однофазной сети.
  • Соответствует ГОСТ Р 51324.2.1.
  • Уровень защиты − IP 44.
  • Рассчитано на нагрузку в 4,4 кВт.
  • Эксплуатация при температуре от -25 до+40°С.
285

ФР-603

  • Уровень защиты − IP 44.
  • В качестве коммутирующего элемента используется электромеханическое реле.
  • Предназначено для однофазной сети.
450

ФР-606

  • Изделие в пластиковом корпусе с механическим реле.
  • Предназначено для однофазной сети.
  • Эксплуатация при температуре от -40 до +50°С.
  • Допускает использование датчиков и таймеров.
215

Фотореле ФР 2

  • В качестве коммутационного устройства используется реле К1.
  • Предназначено для однофазной сети.
  • С выносным датчиком, в качестве которого может использоваться фотодатчик типа ФСК-Г1.
495

Фотореле ФР 7

  • Предназначено для однофазной сети.
  • Эксплуатация при температуре от -20 до +45°С.
  • Уровень защиты − IP 40.
  • Фотодатчик может располагаться на расстоянии до 1,5 м.
950

Фотореле TDM ФРЛ-11

  • Уровень защиты − IP 20.
  • Эксплуатация при температуре от -20до +45°С.
  • Фотодатчик может располагаться на расстоянии до 1 м.
910

Окончательный выбор часто помогают сделать отзывы реальных покупателей, с которыми вы можете познакомиться ниже.

Watch this video on YouTube

Watch this video on YouTube

Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде

Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже. Для этого нам понадобится лампа, предварительно вкрученная в патрон, и само фотореле.

Для большей наглядности мы произведём установку на стенде. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Далее следует подсоединить нулевую и входную фазы к самому датчику света (как правило, на корпусе отмечены места присоединения).

Вставив специальные прорезиненные пробки в эти отверстия, можно подсоединять провода. Данные резиновые заглушки хорошо защищают от пыли и других вредных воздействий извне.

Кончики проводов перед присоединением хорошо зачищаем (примерно на величину в 1 см).

  1. входную фазу;
  2. нулевую фазу;
  3. защитную фазу (заземление).

Аналогичным способом подключаются провода и к самому осветительному прибору. Входную и нулевую фазы подводим к патрону, а фаза заземления подключается к корпусу прибора для освещения.

Последним этапом будет настройка чувствительности регулятора нашего фотодатчика. На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты.

Вот так выглядит вся процедура подключения датчика освещения и осветительного прибора к электрической цепи. Она не представляет собой ничего сложного, необходимо только соблюдать правильный порядок подключения проводов. В противном случае можно получить негативные последствия, вплоть до короткого замыкания или даже пожара.

Процедура подключение фотореле для уличного освещения к диодным источникам света или прожекторам является аналогичной вышеописанной и не представляет особой сложности.

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

  • Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
  • Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
  • Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
  • Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
  • Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
  • Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Заключение

Помимо красоты и удобства, немаловажным качеством будет и обеспечение безопасности благодаря современному прибору. Датчик света для уличного освещения, схема подключения которого очень проста, освещает все недоступные места и делает ваш приусадебный участок более безопасным. Часто, выходя из собственного гаража, мы подсвечиваем свой путь фонариком на телефоне. Иногда, когда мы приезжаем из магазина, у нас просто не хватает рук, и приходится идти до двери дома практически вслепую. Пожилые люди, дети могут играть и спокойно передвигаться, не боясь упасть или наткнуться на что-нибудь острое. Обезопасьте себя и своих родных!
