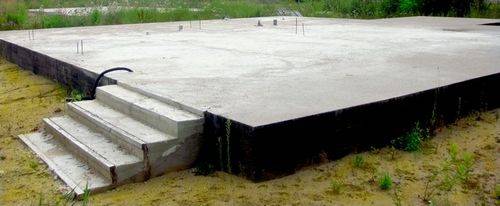

Фундамент в виде железобетонный плиты

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Сферы применения и особенности

Сбалансированная технология устройство фундаментной плиты позволяет монолиту противостоять главному врагу всех фундаментов — пучению. Сезонное пучение — процесс изменения объёмной вместимости грунта. С наступлением зимних морозов тонны грунтовых вод, замерзая, кристаллизуются в лёд, который выталкивает землю наружу и разрушает основание. Когда приходит весна, почва нормализуется, усаживая потрескавшийся фундамент. При отсутствии мер цикл повторяется, что приводит к аварийности здания спустя небольшие сроки.

Простая, эффективная конструкция монолита вызывает симпатию со стороны опытных строителей. Но необходимость в большом количестве высококачественной стальной арматуры и бетонной смеси вынуждает идти на значительные затраты. Дорогостоящая процедура компенсируется высокими эксплуатационными свойствами и широким спектром применения. Технология монолитного устройства позволяет возвышать здания на негодных для этого дела территориях:

• торфяных. Заторфованная местность — не идеал для строительства. Сжимаемость торфяных залежей, неравномерность деформации в результате осушения вызывают «проседание» сооружения. На практике это отражается в виде скошенности проекции дома, игры деревянных полов в весенний период. Кроме того, торф как легковоспламеняющийся материал склонен к частым подземным пожарам.
• песчаных. Грунт из мелкого песка — один из худших образцов для строительства. Плохо пропуская и полностью впитывая в себя подземную влагу, песочная пыль относится к ненадежным видам грунта, склонным к сезонным пучениям.
• влажных, болотистых местностях. Вода способна уничтожить любой материал, но для этого ей нужно время. Плитный фундамент увеличивает диапазон эксплуатации на многие годы.

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

• Расстояние между верхним и нижним рядами арматурного каркаса.
• Толщина бетонной заливки под каркасом и над ним.
• Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

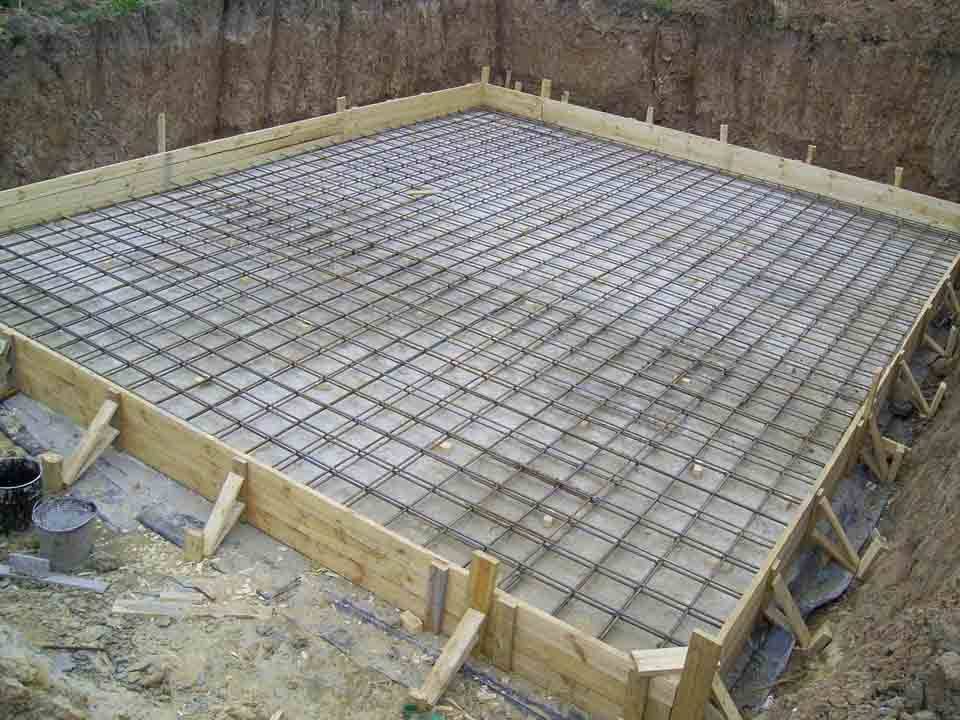

Армирование

Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.

В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.

Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.

Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).

Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.

Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.

Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.

Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента

В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли

После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

• Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
• Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

Плиты также бывают плоские и ребристые.

Плоская

Плита плоская — популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы. Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Проведение расчетов

Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

• Общий уровень нагрузок на плиту
• Уровень непостоянных нагрузок
• Вес используемой плиты

Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.

Плиты под фундаментные блоки

В случае если по каким-то причинам возведение монолитной плиты невозможно, а необходимость дать прочную опору стенам есть, используют фундаментные блоки или плиты.

Их применяют на неустойчивых или пучинистых грунтах, в условиях близкого залегания грунтовых вод, а также в случае высокой нагрузки на здание или его высокой массы, чему как раз и соответствует кирпичный дом. Также их используют в строительстве здания без высокого цоколя, в случае, когда цокольным перекрытием выступает верхняя часть основания.

Изготавливают плиты под фундаментные блоки из прочных марок армированного бетона, чтобы прочность полученных изделий была достаточно высокой.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

• Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
• С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
• Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Виды

Все такие основания по внутреннему устройству делятся на два подвида:

• Монолитные;

• Сборно-монолитные.

Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

Схема фундамента плиты

По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов. дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Устройство и применение монолитной плиты

Принципиальная схема состоит из нескольких слоев. Устройство фундаментной плиты своими руками предполагает следующие этапы:

1. Рытье котлована. Размер его должен быть на 1 м больше фундамента, согласно чертежу. Боковые стенки делаются с уклоном 10—20 градусов. Грунт тщательно уплотняется. Дно котлована должно быть твердым.
2. При необходимости изготавливается пластовый дренаж – готовят поперечные траншеи, в которые укладывают геотекстиль, трубы. Все это снова закрывают геотекстилем.
3. Изготавливается утрамбованная подушка из песка, ПГС, щебня. Проливается водой, тщательно трамбуется. Изготавливается послойно с поочередным уплотнением или одним пластом из песчано-галечной смеси. Служит для демпфирования нагрузок от почвы. Трубы укладываются позже — под них оставляют специальные траншеи.
4. Геотекстиль. Предотвращает размывание, заиливание песчаного слоя, армирует его. Дорнит располагают несколькими способами. Основной — между дном траншеи и песчаной подсыпкой. Иногда слои уплотнения разделяют для исключения смешивания. Также песчаный слой отделяют от бетонной подготовки.
5. Опалубка располагается строго вертикально из 40 мм доски или фанеры. Для предотвращения распирания снаружи сооружаются упоры.
6. Слой бетонной подготовки. Для экономии им пренебрегают, однако он полезен для выравнивания основания, правильного расположения гидроизоляции, утепляющих материалов. Изготавливается из недорогого цемента М100 со щебнем. Толщина слоя — до 100 мм.
7. Гидроизолирующий слой. Отделяет влажные грунтовые подсыпки от бетонного основания пола. Лучшими считаются материалы на полимер-битумной основе. Оптимальная схема укладки предполагает 2 слоя прокладки. Допускается использование рубероида.
8. Монолитная плита. Толщина определяется расчетами. Требуется бетон прочностью от М300 и подвижностью П3. Менее подвижный будет образовывать пустоты. В жидком тяжелые фракции осядут на дно. Для уплотнения используются глубинные вибраторы. Булава вибратора должна быть меньше размера ячейки армирования. Заливать желательно разово. Если это невозможно, горизонтальными слоями в течение смены. Вертикальное разделение слоем делать нельзя — бетон потрескается.
9. Армирующий пояс. В классическом исполнении представляет из себя объемную арматурную решетку, связанную хомутами или проволокой. Со всех сторон расстояние до арматуры должно составлять не менее 50 мм для предотвращения коррозии. Устанавливается поверх бетонной подготовки.

Самое простое – залить однородную монолитную плиту одинаковой толщины по всей площади основания. Существуют более сложные решения монолитных плитных фундаментов для дома.

Равномерность нагрузки на основание делает плиту незаменимой на почве со слабой несущей способностью. Невысокая сложность изготовления способствует самостоятельной заливке.

Разновидности монолитного основания

Существует несколько видов плитных фундаментов. Среди них можно выделить следующие:

• Плитный цоколь
• Фундамент с прослойкой песка и щебня
• С прослойкой щебня и пенокомплекса
• С армированием плиты
• Без армирования
• С установленной дренажной системой
• С добавлением геотекстиля
• С утеплением пенополистирола

Каждый из представленных типов оснований соответствует всем основным требованиям к плитному фундаменту. Поэтому при проведении строительных работ можно выбрать любой тип плитного основания. Выбор зависит от выбора необходимых качеств основания и доступных финансовых средств.

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Устройство гидро- и теплоизоляции

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест

Для того чтобы гидроизоляционный материал не повредился в процессе эксплуатации о края щебня, следует своими руками залить песчано-гравиевую подушку черновым слоем стяжки. Для этого замешивают бетонную смесь на основе цемента марки М-50 и заливают её толщиной 5-10 см поверх щебня. Дают полностью просохнуть в течение 3-5 дней.

Теперь можно проводить гидроизоляционные работы. В качестве гидроизоляции можно использовать стандартный рубероид, а можно применить и более инновационные материалы типа «Бикрост», «Линокром», «Техноэласт» (здесь, насколько позволяет кошелёк).

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест. При этом край захода соседней полосы на предыдущую должен быть не менее 15 см. Края гидроизоляции обрабатывают либо битумной мастикой, либо оплавляют газовой горелкой. Таким образом удастся достичь оптимальной герметичности покрытия.

Края рубероида следует накидывать на стенки опалубки с таким расчетом, чтобы после заливки плиты обернуть её бока в гидроизоляционный материал.

Следующим действием в пошаговой инструкции будет своими руками устройство всех коммуникаций. Их проводят в соответствии с проектом здания и проверяют на месте методом пролива. Иначе после заливки плиты будет поздно исправлять ошибки.

И наконец, можно приступить к теплоизоляции плиты. В качестве материала можно использовать плиты полистирола или стандартный геотекстиль. Если используются плиты полистирола, то их укладывают вплотную друг к другу.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.
