Фундамент ТИСЭ: строим своими руками, технология, работа буром

Этапы монтажа

Режем дисковую пилу

Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

Бур схема

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
Во-первых, это технология, при которой у свай имеется расширении по низу.
Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

отлично показывать себя на любых грунтах,
противостоять силам пучения,
снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

Выравнивание участка
Строим обноску для фундамента
Бурение скважин для фундамента
Расширяем скважины
Армируем
Укладываем руберойд и заливаем бетон
Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.
Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

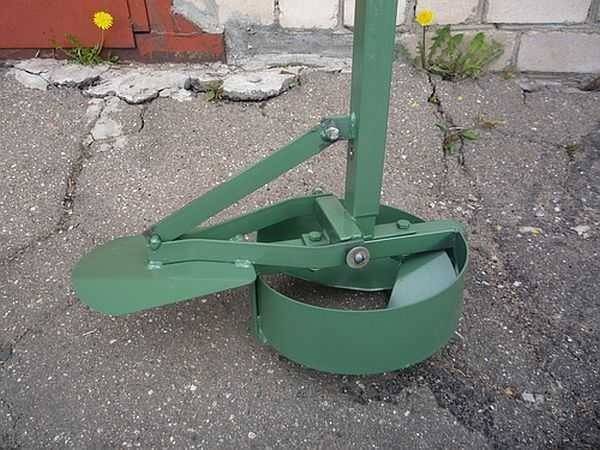

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

разметка участка под сваи;
бурение скважины на расчетную глубину;
армирование свай;
заливка скважины бетоном;
бетонирование ростверка.

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

Технология бурения

На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
Произвести сборку бура, настроить его на проектную глубину.
Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

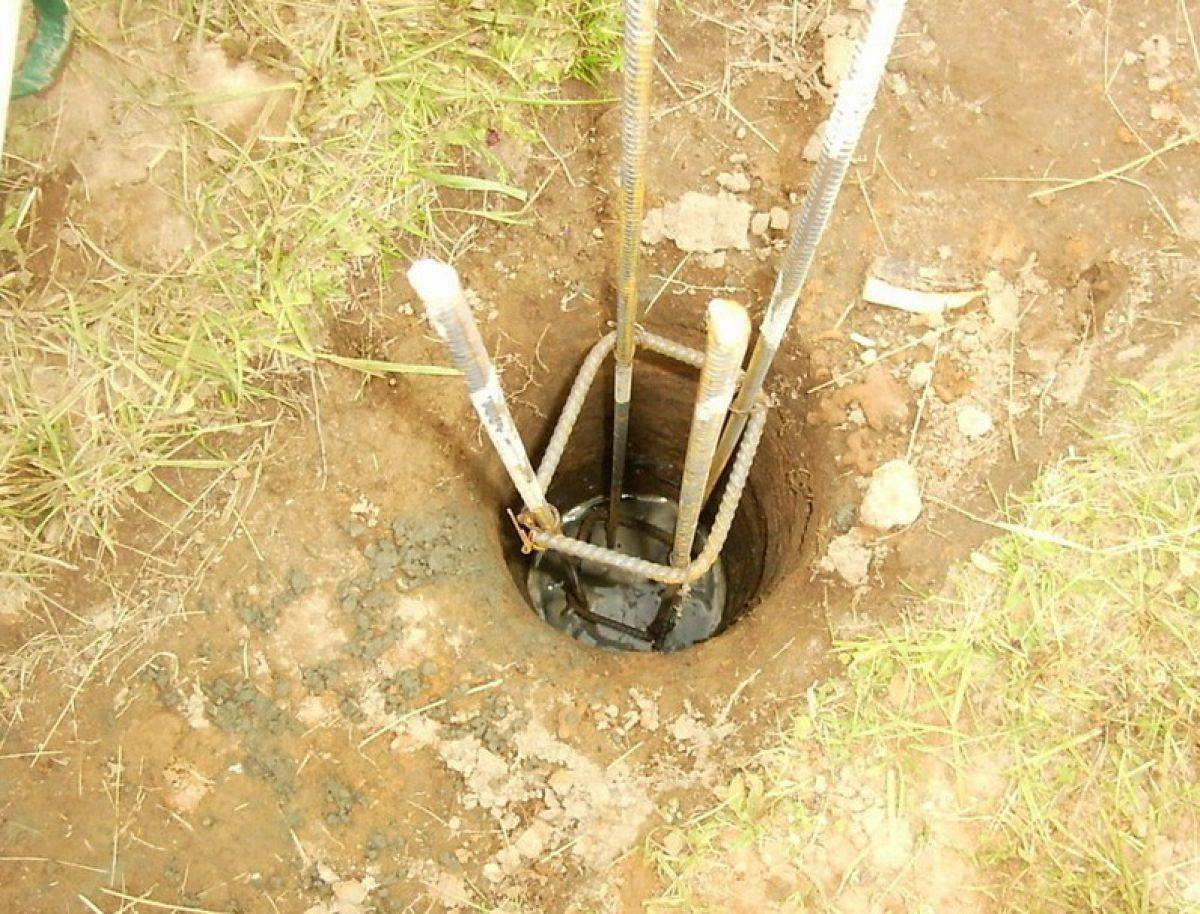

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

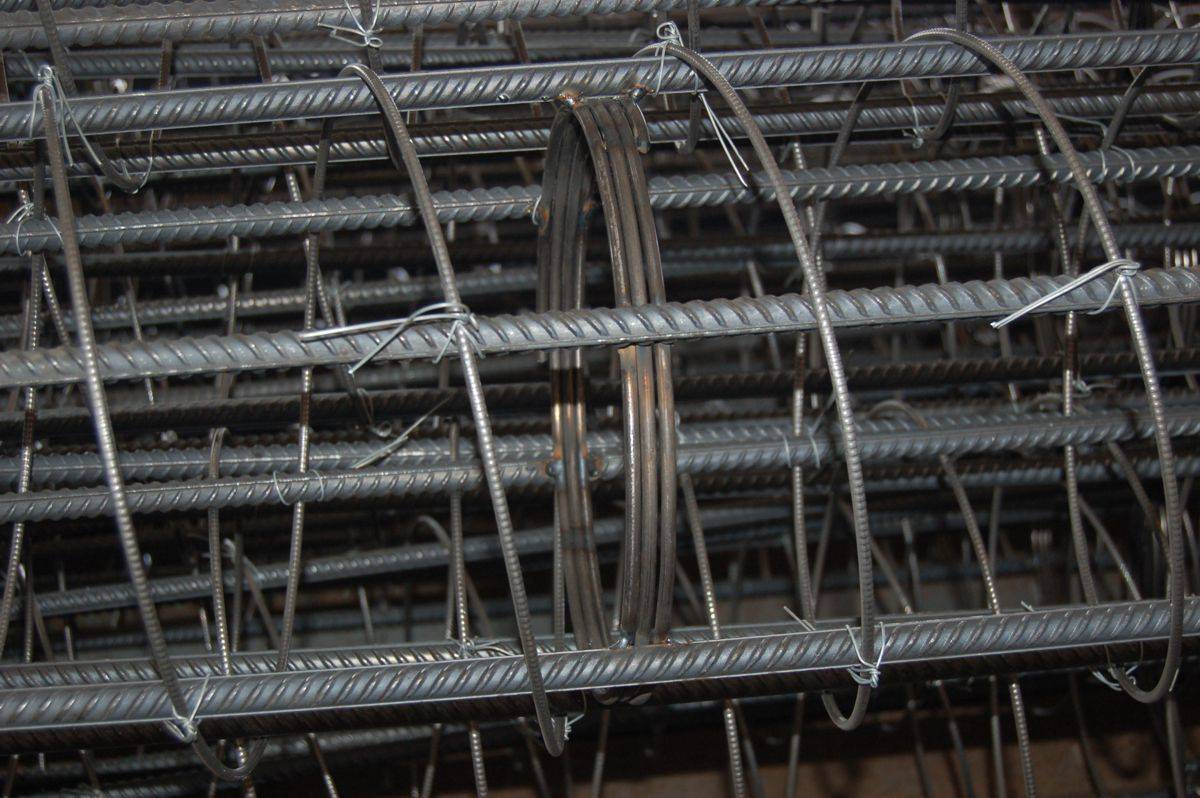

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

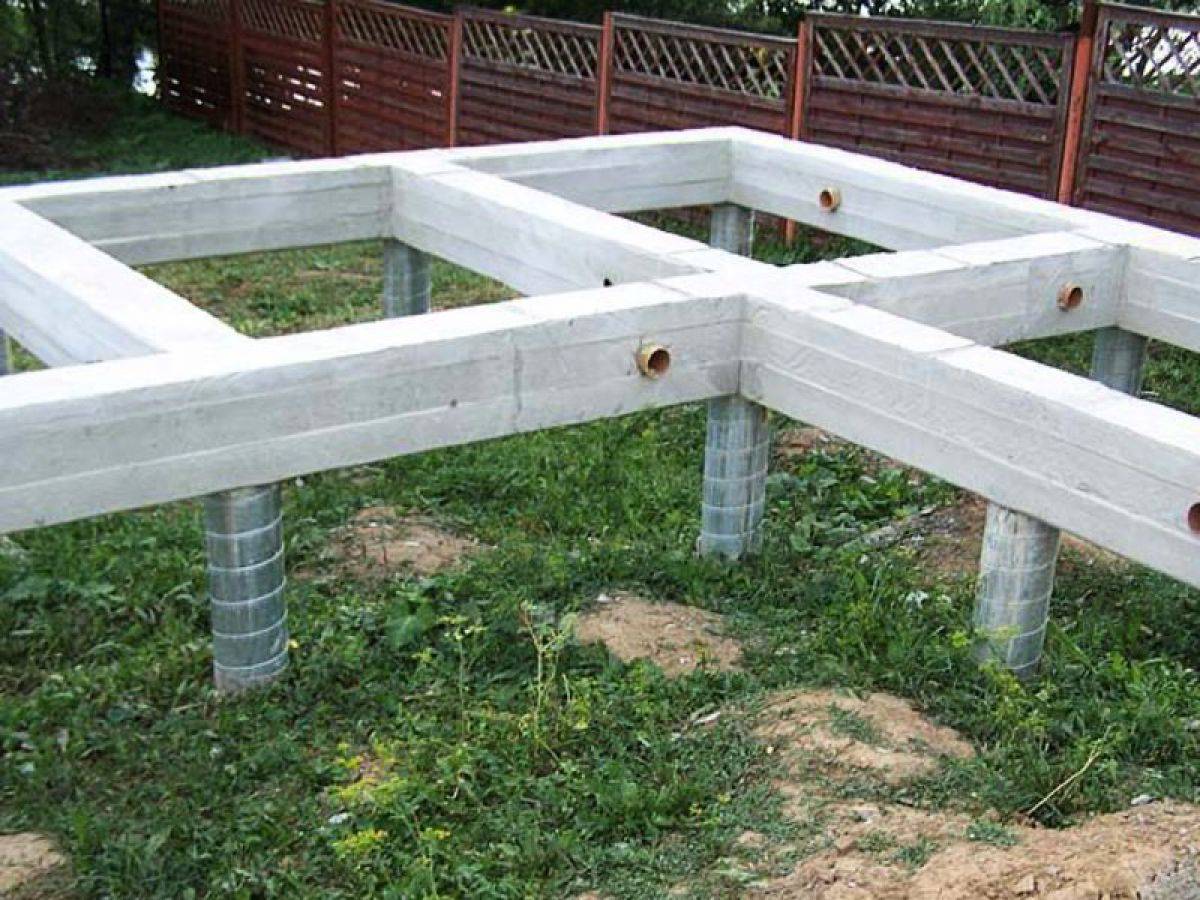

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.

Технология сооружения буронабивных свай ТИСЭ

Буронабивные сваи по технологии ТИСЭ в плане из расположения и количества ничем от обычных свайных конструкций не отличаются. Как обычно, в первую очередь проводят расчет на несущую способность с учетом материалов, из которых будет возводиться здание. Определяется количество опорных столбов и места их расположения по периметру сооружения.

Проводится бурение цилиндрических стволов до требуемой глубины.
Бур вытаскивается наружу и на него навешивается плуг.
Инструмент опускается до дна скважины, рукоятка плуга отпускается, делая его свободным.
Производится выборка грунта под подошву.

Обратите внимание, что при бурении скважины инструмент вращается по часовой стрелке. При выборке подошвы бур надо вращать против часовой стрелки. В жестких каменистых грунтах бурения проводят с добавлением воды

В жестких каменистых грунтах бурения проводят с добавлением воды.

По окончании буровых работ инструмент вытаскивается, а скважина очищается от грунта. Засыпать в колодец песок для подушки не необходимости. Это не предусматривается буронабивной технологией ТИСЭ. Если фундамент закладывается на слабых грунтах, единственное, что можно рекомендовать, это заливка внутрь скважины небольшого количества цементного молока.

Скважина готова, в нее надо уложить армирующий каркас из стальной арматуры диаметром не менее 10 мм. Основное требование к установке – сделать так, чтобы каркасная конструкция не смещалась в процессе заливки бетонного раствора. Нельзя допустить того, чтобы она соприкасалась со стенками колодца. Это снизит несущую способность сваи.

В первую очередь бетоном заполняется расширенная часть ствола. После чего лучше провести гидроизоляцию цилиндрической части. Для этого можно использовать рубероид, свернутый в трубу, внешний диаметр которой будет чуть меньше внутреннего диаметра скважины. Ствол заполняется раствором послойно со штыкованием или вибрированием.

Для верхней части сваи устанавливается опалубка из стальной или пластиковой трубы. Главное – точно подобрать диаметр. Высота – 10-50 см. Залитые бетоном сваи должны набрать марочную прочность. На это обычно уходит до 28 дней в зависимости от марки и состава бетонной смеси. После чего можно переходить к сооружению ростверка.

Часто задается один вопрос: как заливать буронабивные сваи ТИСЭ с ростверком – вместе или раздельно? Только раздельно, потому что вес ростверка достаточно большой. Не набравшие прочность опоры могут под его массой просто деформироваться или растрескаться. Соединяются же два этих элемента с помощью армирующих каркасов. Поэтому длина каркаса свай обычно на 10-15 см больше. Конструкция устанавливается в скважину, из которой будет торчать этот припуск. К нему и будет жестко крепиться армокаркас ростверка.

Высота ленточного фундамента в пределах 40-50 см, ширина определяется шириною стен дома. Опалубка собирается из плитных или листовых материалов. Нередко днище опалубки выполняют из подсыпанного грунта, который при распалубке удаляется

Обратите внимание, что между армокаркасом и элементами опалубки должен оставлять зазор – минимум 5 см

Производится заливка бетонного раствора слоями, который подвергается вибрированию или штыкованию. Распалубку можно проводить через 7-10 дней, нагружать фундаментную конструкцию только через 28 дней.

Ростверк ТИСЭ

Как ростверк ТИСЭ армировать, каких размеров он должен быть и как организовать работы по устройству ростверка ТИСЭ на наклонном участке. Это основные вопросы, которые возникают у застройщика на этапе формирования ленты при закладке фундамента по технологии ТИСЭ.

Лента-ростверк выполняет горизонтальную перевязку столбов и равномерно распределяет нагрузки между сваями. Отсутствие контакта с грунтом нивелирует действие сил пучения на ростверк фундамента.

В этом заключается основное назначение ленты фундамента – связать все сваи ТИСЭ в единую конструкцию, придав им максимальную устойчивость.

Изготовление своими руками

При строительстве дома часто нет возможности купить фундаментный бур тисэ, но его можно изготовить самостоятельно. Конечно, качество в индивидуальном механизме будет отличаться от выпускаемого фабрикой.

Есть несколько технологий изготовления домашних буров. Самый простой вариант – это сделать простой бур, а отдельно штангу с плугом.

Порядок изготовления бура:

На трубу нужной длины приваривается рукоять для вращения, 50–70 см в каждую сторону. Если уровень промерзания больше чем 1,5 м рукоять лучше сделать съёмной для будущего наращивания длины осевой трубы.
С противоположной стороны приваривается поперечная перекладина.
На перекладину наваривается круг из листовой стали, нужного диаметра.
В круг под углом 30 градусов навариваются половинки лезвия циркулярной пилы или листовой стали.
Края пилы загибают внутрь ниже горизонтали на 3–4 см.
Готовую головку бура затачивают и проверяют, чтобы он шёл ровно.

Отдельный плуг Порядок изготовления плуга для расширения:

На трубу с одной стороны наваривают ручку, а с другой — приёмник земли.
На листовой металл 2–3 мм приваривают два хомута и к ним присоединяют тягу.
К трубе приваривают выступ в 4–5 см, к которому на шарнирах присоединяют второй конец тяги.
К тяге прикрепляют прочную верёвку, которая будет поднимать плуг. Иногда, чтобы верёвка не путалась и провисала, по длине трубы наваривают петли шириной 1–2 мм.

Более сложной версией самодельного бура является «классическая» модель, где бурящая лопасть и плуг соединены в одной конструкции. Чтобы создать рабочий инструмент, нужно иметь большой опыт в монтаже и сварке.

При создании фундамента на монолитных столбах бур тисэ позволяет минимизировать затраты сил и времени на рытье котлована или траншеи. Нет нужды проводить выравнивание, так как такой бур может прокладывать только ровные колодцы. Отсутствует потребность в постройке опалубки и последующем засыпании отрытых площадей. После бурения нужно только создать песчаную подушку, проложить гидроизоляцию и залить бетонную смесь. Из-за простоты в использовании и возможности создать самому или взять в аренду такой бур подходит для частного строительства.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Расчет фундамента

Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:

тип грунтов на участке;
нагрузки от здания.

Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.

Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.

Для сбора нагрузок от здания потребуется сложить массу всех его конструкций:

фундаментов (предполагаемую);
стен;
перекрытий;
перегородок;
кровли.

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

Анализ грунта.
Разметка территории.
Установка маяков по горизонтали над каждой точкой расположения сваи.
Бурение скважины на нужную глубину.
Расширение отверстия в основании.
Удаление грунта и контроль выполненной операции.
Установка арматуры.
Заливка отверстия под сваю бетоном.
Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Технология устройства фундамента ТИСЭ

Последовательность работ по устройству фундамента ТИСЭ:

Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.
Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.

Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.

Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.
Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.

По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.

Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.

На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.

Фундамент ТИСЭ: строим самостоятельно
