Пошаговая инструкция по возведению гаража из пеноблоков своими руками: фундамент-отделка
Возведение постройки начинается с фундамента. Обязательно следят за укладкой слоя гидроизоляции, который снижает вероятность сырости. Материал — монолитные железобетонные плиты ленточного или плитного типа.
Ленточный фундамент используется чаще, стоит дешевле и лучше поднимает постройку над грунтом. Плиточный же используется на глинистых типах грунта. Первый вариант укладывают на песчано-гравийном или непучинистом песчаном грунтах либо же в таких постройках, где нужен подвальный уровень.

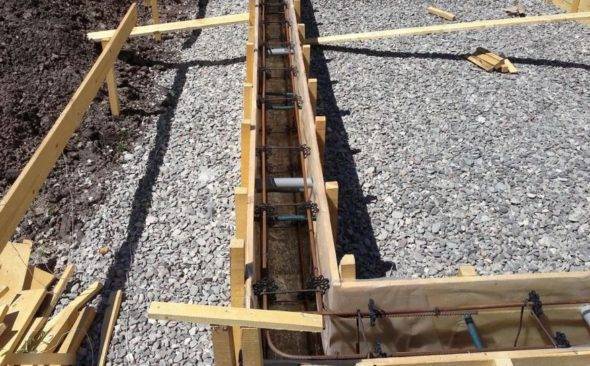

Пример того как нужно собирать каркас для заливки фундамента
Для фундамента вырывается траншея шириной в 50 см и глубиной 70 см. После этого уплотните грунт в самой траншее и засыпьте песок на 30 см, залейте водой и утрамбуйте. Для упрочнения основы под гараж фундамент армируется. Для этого нужно сварить каркас и вставить его в траншею.
Затем траншея застилается рубероидом для гидроизоляции. Подготовьте бетон и залейте поверх арматурной сетки. К следующим этапам можно перейти только после его полного застывания.
Для установки ворот в стене из пеноблоков закладывается железобетонная перемычка. Как вариант, устанавливается двусторонняя рамка из стального уголка. Возводя здание, мастер обкладывает блоки вокруг рамки. Для придания им нужного вида используется ножовка, блоки обрезаются по высоте. Для гаража выбираются ворота такой конструкции, которая будет устраивать и с эстетической точки зрения, и с финансовой.
Перемычку делают из металлического уголка
На первом этапе приварите прутья из арматуры (40 см в длину и диаметром в 12 мм) по четыре (или больше) штуки в высоту к раме ворот. Желательно, чтобы сетка из арматуры проходила по местам стыков блоков. Это упрочнит конструкцию.
Следующий этап — грунтовка и покраска ворот. Это также можно сделать заранее, чтобы ускорить процесс возведения гаража. Последний этап — установка ворот в проём строго вертикально. Положение проверяют по строительному уровню и фиксируют с двух сторон при помощи деревянных раскосов.
Стены возводятся на основе двух видов составов. Это либо обыкновенный цементный раствор, либо строительный клей. Использование первого материала дешевле, но ширина шва достигает до 1 см. Второго материала расходуется меньше и ширина стыка всего 2–5 мм. Клей используется только при условии точных геометрических размеров блока.
Первое, что следует сделать — это выставить углы. Между ними натягивается верёвка, по которой выполняется кладка.
Армирующую сетку следует укладывать через каждые два слоя, это избавит от появления трещин
Начинаем класть стены. После первых двух рядов вмуруйте армированную сетку. Затем положите ещё 2 ряда и повторяйте действия до крыши.
Для того, чтобы укрепить стены гаража, их следует армировать. Это нужно делать через каждые два слоя кладки
Прутья, приваренные к раме ворот на этапе их установки, обкладываются пеноблоками. На следующем этапе монтируется перемычка над воротами. При её изготовлении используются углы 5 см, из которых варится каркас по размерам ворот. Устанавливается с внутренней стороны стен и закрепляется цементом. Поверх укладывается балка и продолжается возведение стены.
Сначала укладывается балка, а уже потом продолжается кладка
Крыша выполняется по заранее подготовленному основанию. Если она изготовляется из дерева, то на стены накладывается мауэрлат из бруса и стягивается анкерными болтами. Такое укрепление распределяет нагрузку с крыши на стены гаража из пеноблоков. Армопояс под мауэрлат повышает степень надёжности сооружения, поэтому использование желательно, но необязательно.
Крыша выполняется по заранее подготовленному основанию
Первым этапом устанавливаются двутавровые балки через одинаковое расстояние в 80 см и заделываются в стены. Выступающая часть составляет не менее 20 см. Это делается, для того чтобы уберечь пеноблоки от нежелательной влаги.
По нижним полкам балок плотно прокладываются доски (40 мм в толщину). Для гидроизоляции стелется рубероид, поверх которого насыпается шлак или керамзит.
На следующем этапе проводится бетонная стяжка. Подготовьте смесь и залейте утеплитель слоем в 2–3 см. Дождитесь полного высыхания и гидроизолируйте битумной мастикой. Финишный этап — внешнее покрытие крыши рубероидом. Слои прокладываются снизу вверх с небольшим нахлестом.
Внешняя отделка гаража защитит его от влаги и внешних воздействий. Для такой цели подходят навесные фасадные приспособления. На стенах из пеноблока держатся гипсовые паронепроницаемые штукатурки, но, с учётом микроклимата внутри, целесообразнее использовать материал из цемента. Перед его нанесением по сетке, поверхность нужно тщательно прогрунтовать.
Кладка стен
Новички чаще всего применяют для кладки обычный цементно-песчаный раствор. Более опытные строители предпочитают перлит – оптимальный материал для получения «теплого шва».
Он не слишком дорог и делает массив кладки одинаково теплым, без мостиков холода через швы. Раствор с перлитовым утеплителем готовят в такой пропорции:
- 1 часть перлита;
- 1 часть цемента;
- 2 части песка.
Вода добавляется небольшими порциями по мере замешивания до достижения кладочной консистенции (густая сметана). Если вы не нашли чистого перлита, то купите сухую растворную смесь «термошов».
Даже если вы сделали поверхность фундамента достаточно ровной, все равно первый ряд пеноблоков нужно уложить на слой раствора толщиной 2-3 см. Он позволит блоку «найти» свое место и устранит риск образования трещин от точечных нагрузок.
Работая с пенобетоном, не следует забывать о его хрупкости, поэтому через 2-3 ряда нужно прокладывать армирующую сетку из оцинкованной стали или пластика.
Наметив место для ворот, нужно установить их на фундамент, проверить горизонтальность, вертикальность и закрепить их временными подкосами.
Перевязка швов – обязательный элемент технологии. Особенно он важен для пеноблоков. Их габариты намного больше размеров стандартного кирпича, поэтому без перекрытия швов в соседних рядах и на углах кладки массив стены не будет прочным и монолитным.
Выгнав стены под перекрытие, сделайте перерыв на пару дней, чтобы раствор набрал прочность. После этого работы ведут в зависимости от того, чем будет перекрываться гараж.
Для армирования используют обычную кладочную сетку (ячейка 10х10 см). Для создания защитного слоя бетона под нее подкладывают щебенку. Залив первый «черновой» слой (5-10 см) и разровняв его, стяжке дают несколько дней для набора прочности. После этого на бетон ставят деревянные маячные рейки с шагом равным ширине «гладилки», заливают и тщательно разравнивают чистовую стяжку.
Причины выбора
Выбор изделий на основе ячеистого бетона в первую очередь обусловлен прекрасными теплоизоляционными характеристиками и низкой стоимостью. При этом прочности хватает для создания вполне надежных объектов индивидуального строительства, способных прослужить много лет. Легкость элементов позволяет без особого труда осуществлять работы и транспортировку.
Список основных достоинств
- Составные части не горят, в связи с этим сооружения обеспечивают пожарную безопасность. Материал располагает первой степенью огнестойкости, благодаря чему не видоизменяется под усиленным воздействием тепла.
- Основная стоимость постройки гаража из пеноблоков может быть сведена к минимуму при самостоятельном монтаже. Кроме того, цена самой продукции довольно низка.
- Экологическая чистота объясняется тем, что изделия состоят из цемента, песка и воды. В отдельных элементах содержится минимальное количество пластификаторов и красителей.
- Технологичность предоставляет возможность воплотить в жизнь различные архитектурные задумки. Все компоненты разрешается пилить, штукатурить, красить и так далее.
- Благодаря точным геометрическим формам возводимые плоскости получаются очень ровными. В дальнейшем нет необходимости в их выравнивании.
- Пенобетонные блоки отлично сочетаются с остальными строительными материалами. Стены могут быть обложены кирпичом, облицованы сайдингом или покрыты штукатуркой.
Демонстрируется внутренняя часть с лицевой стороны.
Кладка стен гаража из пеноблоков
Сооружая гараж из пеноблоков своими руками, запасаются конструкционно-теплоизоляционным пенобетоном, с плотностью 600-800 кг/м3.
Такой материал обладает хорошей прочностью и теплоизоляционными свойствами.
Перед тем как сооружать гараж с помощью пеноблоков, необходимо провести расчет размером самого материала. Как правило, для кладки гаража используют пеноблок с параметрами 20х30х60 см.
Значительно увеличить толщину стен гаража можно за счет укладки пеноблоков более широким торцом вниз.
Что касается растворной смеси, то использование обычного цементно-песчаного состава для кладки гаража из пеноблоков не способно наделить шов кладки теплыми свойствами.
Видео:
Теплый шов будет идеальным с применением перлита, который исключит образование в кладке холодных мостиков.
Цементный раствор с перлитовым утеплительным слоем готовят в следующем соотношении:
- просеянный песок – две части;
- цемент – одна часть;
- перлит – одна часть;
- вода – добавляют до получения консистенции густой сметаны.
Гараж из пеноблоков своими руками, даже при идеально выровненной поверхности фундамента, начинают возводить с использованием большого слоя раствора (для первого рядка кладки).
Толщина слоя должна составлять не менее 2-3 см, что даст возможность пеноблоку точно отыскать свое место и плотно прилечь к основе без последующего образования трещин, причиной которых являются точечные нагрузки.
Поэтому в процессе возведения стен гаража своими руками (на фото выше) необходимо каждый второй или третий ряд кладки армировать сеткой.
Определившись с месторасположением гаражных ворот, рекомендуется их сразу установить на фундамент и зафиксировать временными подкосами.
Конечно же, перед креплением конструкции необходимо убедиться в правильности ее установки по вертикали и горизонтали.
Также при строительстве стен гаража из пеноблоков стоит обратить внимание на технологию перевязки швов, без которых строение не получит нужной прочности и монолитности. Далее продолжают строительные работы по плану, который зависит от используемых материалов для перекрытия гаража. Далее продолжают строительные работы по плану, который зависит от используемых материалов для перекрытия гаража
Далее продолжают строительные работы по плану, который зависит от используемых материалов для перекрытия гаража.
В завершение рекомендуем посмотреть тематический видео материал.
https://youtube.com/watch?v=ftfVZO8N3FQ
Строим фундамент под гараж своими руками
Ленточный фундамент — менее затратный, с ним легче реализовать подъем цоколя над грунтом.
В общем случае на непучинистых песчаных и песчано-гравийных грунтах наиболее выгоден мелкозаглубленный ленточный фундамент. При необходимости устройства гаража с подвальным уровнем единственно верным вариантом будет устройство заглубленного ленточного фундамента.
Совет! Тратиться на плитный фундамент стоит на пучинистых глинистых, нестабильных и грунтах с невыясненными свойствами.
Сколько нужно пеноблоков для гаража?
Для стандартного гаража с размерами 5x6x3м требуется около 350 штук пеноблоков. Чтобы рассчитать точное количество пеноблоков на гараж, Вы можете воспользоваться онлайн-калькулятором на специализированных строительных сайтах.
Однако даже после точного расчета количества, не забудьте прибавить еще 3% на случай бракованных блоков.
Возведение стен гаража — укладка пеноблоков
Последующие ряды выкладываются на специальный клей для кладочных камней из ячеистого бетона. Его наносят зубчатым шпателем слоем в 3 мм. В дальнейшем шов уплотняется до 2-х мм. Для армирования кладки через каждые 4 ряда блоков закладываются арматурные стержни диаметром 8 мм. Для укладки стержней по верхнему торцу блоков штроборезом выполняются канавки.
Внимание! В углах арматура изгибается, ее стыковка выполняется с перехлестом.
Ворота для гаража
Но лучше еще до возведения стен установить двустороннюю рамку из стального уголка 75*75 или 90*90 мм с расстоянием между противолежащими полками внутренней и наружной частей по ширине блока. Части соединяются друг с другом полосой с шагом около 200 мм.
Впоследствии рамка обкладывается блоками. Блоки легко подрезаются в нужный размер ножовкой. Для сохранения рядности в верхней части проема их приходится резать по высоте. В такое обрамление встраиваются ворота любой конструкции.
Крыша гаража
Перед заливкой к хомутам подвязываются или привариваются шпильки резьбовой частью кверху. Длина выступающей из бетона части шпильки должна составлять 140-160 мм. После заливки и укладки ленты горизонтальной гидроизоляции на шпильки через предварительно выполненные отверстия насаживается брус сечением 120*120 мм (мауэрлат). На резьбы помещаются широкие шайбы, и мауэрлат притягивается к поясу гайками.
По такому основанию выполняется стропильная система будущей кровли. Фронтоны скатной кровли могут закладываться по монолитному поясу тем же пенобетоном. В последствии крыша покрывается металлочерепицей или профлистом, который также используется при строительстве заборов (подробности читайте здесь).
Вентиляция в гараже
В одном из фасадов, желательно со стороны превалирующего направления ветра в кладке выполняются отверстия с решетками: 2 нижних размещаются на высоте 20-30 см от уровня пола, 2 верхних – под потолком.
На противоположном фасаде к таким же отверстиям подсоединяются вертикальные вентиляционные стояки. Они выводятся выше кровли и заканчиваются дефлекторами. Возможна также установка вытяжных вентиляторов для интенсификации воздухообмена.
Что такое пенобетон
Пенобетон, это разновидность ячеистого бетона. Используется как основной стеновой материал в малоэтажном строительстве. Его производство основано на том, что в бетонную смесь добавляют пенообразующий реагент. Блоки, изготовленные путем формирования вспененного раствора в специальных формах, имеют ровные грани и поверхности.
Главные отличительные особенности пенобетона, как любого ячеистого бетона – это низкая теплопроводность, малый вес и простота в применении. По своим характеристикам пенобетон очень похож на натуральный камень. Он экологичен, так как в сырьевую смесь для его изготовления входят только природные компоненты. При этом его срок годности практически неограничен. Он не поддается гниению, не может быть разрушен насекомыми или грибками. При этом пенобетон намного легче камня, поэтому его можно использовать для возведения построек на участках со слабым грунтом, с высоким залеганием грунтовых вод и на облегченном фундаменте.
Пенобетонный строительный блокИсточник domozavr.pro
Еще оно существенное отличие от камня – паропроницаемость. Благодаря этому свойству гараж из блоков имеет способность самовентилироваться. Это не освобождает от необходимости обустройства вентиляционной системы, но «дышащие» пенобетонные стены способствуют созданию благоприятного микроклимата в помещении с оптимальным уровнем влажности. Но это только при условии, что наружная и внутренняя отделка гаража тоже будет паропроницаемой.
Строить из пенобетона достаточно легко. Для этого не нужна спецтехника или сложный дорогостоящий инструмент. Блоки выпускаются крупногабаритными. Но за счет пористой структуры весят они не много. Их вполне можно укладывать вручную. В качестве кладочной смеси можно использовать специальный клеевой состав, позволяющий строить с кладочными швами минимальной толщины. А чем тоньше швы, тем ниже теплопотери стен.
Важное преимущество пенобетона как материала для возведения гаража, заключается в том, что он относится к первой степени огнестойкости. Еще одно существенное отличие – пеноблоки легко поддаются обработке при помощи ручного инструмента
Их без проблем можно распиливать, придавая нужную форму.
Ножовка для резки пеноблоковИсточник martand.ru
Готовимся к строительству: чертежи, размеры
При подготовке к строительству определяются с назначением здания: гараж на один или два автомобиля, со специально обустроенным местом для вещей или без него. Необязательно делать много подробных чертежей. В случае самостоятельного возведения постройки подойдёт и рисунок-схема с обозначением элементов и размеров. Как пример, возьмите готовую схему в интернете или у соседей, которые уже построили себе подобное здание. Ещё возможно заказать планы гаражей у опытных мастеров, если вы не уверены в своих силах. Знающий человек изучит местность и поможет создать сложный чертёж.
Стандартные размеры для гаража на один автомобиль следующие:
- ширина — 3 м;
- длина — 5 м;
- высота — 2.1 м.
Чертёж гаража на один автомобиль
При планировке гаража на два автомобиля нужно учесть необходимый зазор между ними. Если длина и высота помещения остаются неизменными, то ширина увеличивается в 2 раза. Стандартные размеры гаража на 2 машины:
- ширина — 7 м;
- длина — 7 м;
- высота — до 3 м (зависит от высоты машины и типа кузова).
Советы по выбору материала
Чтобы выбор пеноблоков для строительства оправдал впоследствии ожидания, следует при покупке проверить соответствие таких параметров, как:
- Цвет блоков. Варьируется от светло-серых до тёмно-серых оттенков. Чрезмерная белизна будет свидетельствовать о добавлении извести вместо цемента, а это, в свою очередь, приводит к потере прочности структуры, а также снижению экологических свойств.
- Пузырьки. Все они должны быть разделены между собой — это не даёт материалу поглощать влагу. Если пузырьки образуют единое целое, перед вами лежит газоблок, характеристики которого противоположны.
Форма. Геометрия блоков должна быть идеально ровной. Проверить это вы можете следующим образом: установив один блок на другой. Ровная поверхность плотно соединится между собой и не будет качаться. Погрешности допустимы, но небольшие — 2 мм (плюс или минус).
- Крепость. Проверить её можно, взяв небольшой кусок материала и сделав попытку его раскрошить ладонями. Растёртый кусочек будет свидетельствовать об экономии на цементе либо добавлении большого количества воды.
- Скол. Видимая структура должна быть одинаковой. В качественном пеноблоке все пузырьки имеют сферическую форму. Овальные же элементы уменьшают прочность, делают материал хрупким.
- Отсутствие разводов от смазки. Стенки блока и внутренняя его часть должны быть идентичными по цвету. В ином случае это означает, что смазка была некачественной, а это, в свою очередь, приведёт к проблемам со стройкой — на такой пеноблок плохо ляжет штукатурка.
- Отсутствие трещин. Их наличие свидетельствует о нарушении сушки материала, а также об образовании внутреннего напряжения. Такие блоки могут разрушиться.
Последние критерии — плотность и вес. Показатели достаточной плотности — от 600 до 1000 кг/м3. Вес пеноблока проверяется в соответствии с выпускаемыми стандартами, которые можно просмотреть на таблице ниже.
Расчёт гаража
Распространённый размер блока — 0.6 м*0.3 м*0.2 м. Для гаража, который не отапливается специально, подходят стены с шириной в 0.2 м. Поэтому пеноблоки ставятся на боковую часть. Нижний слой поднимают над поверхностью земли на 0.3–0.4 м (исключение составляет контакт с водной поверхностью).
Чтобы знать, сколько блоков понадобится для возведения, приведём расчёты на примере гаража с размерами 5х6х3 м. Материала на один ряд потребуется: периметр запланированного здания / длину пеноблока = ((a+b)*2) / c=36.6=37 блоков, где A и B — стороны гаража, а С длина пеноблока (6 м). Количество рядов при высоте гаража в 3 м равно: высота гаража/высота блока d/e=10 рядов, где d — высота гаража, а e — высота блока (0.3 м).
Количество пеноблоков для постройки, соответственно, равно: количество блоков в 1 ряду х количество рядов = 37 х 10 = 370 блоков. Но это ещё не конец расчётов. В гараже нужны ворота (двери и окна по усмотрению исполнителя) — в среднем на это уходит 30–50 блоков.
По итогу количество пеноблоков для возведения гаража с размерами 5х6х3 м — 320–340 шт. С учётом бракованных элементов заложите +3%.
Необходимые инструменты
Чтобы возведение гаража происходило легко, нужно заранее подготовить следующие инструменты:
- Шуруповёрт.
- Пила.
- Молоток.
- Сварочный инвертор.
- Гвозди.
- Уровень строительный и шнуровой.
А ещё понадобятся такие материалы:
- Пеноблоки.
- Цемент, песок, бетон и щебень.
- Арматура и рубероид.
- Электроды для работ со сваркой.
Строительство
Для того, чтобы построить гараж своими руками, нужно знать порядок выполнения работ. Поэтапное планирование и возведение конструкции в соответствии с нормами и правилами позволит добиться хорошего результата в кратчайшие сроки.
Пошаговая инструкция представляет собой список действий, который поможет систематизировать работу и сделать ее относительно легкой и при этом качественной. Итак, стройка начинается с того, что участок размечается колышками, тем самым определяется будущий фундамент. Нужно осмотреть территорию на предмет препятствий, которые могут мешать свободно въезжать и выезжать из гаража.
Следующим этапом будет определение типа грунта и выбор фундамента. Для пучинистой территории нужно заливать полностью весь пол, постройка подвала и смотровой ямы будет невозможна. Для плотной почвы с глубокими грунтовыми водами можно делать ленточный фундамент, где уместен и подвал, и смотровая яма. Они также закладываются на этом этапе.
Далее устанавливаются распашные ворота на распорных штырях, они служат ориентиром и будут являться тем элементом, который не подлежит корректировке после постройки стен, потому их нужно установить ровно и проверить их работоспособность.
Когда этот этап сделан, нужно переходить к гидроизоляции под основание стен, которая делается из рулонных материалов. Только после этого этапа начинается само возведение стен. Правильно начинать поднимать стены с угла. Первый ряд кладется на цементно-песчаный раствор. Далее используется специальный клеевой раствор, происходит сдвиг блоков на одну третью их длины.
Как только высота стен достигла окончания ворот, нужно установить бетонную балку-перемычку прямо над проемом. Если крыша планируется односкатная, то лучше всего делать понижение на дальней от ворот стороне. В том случае, если в гараже не будет устанавливаться вытяжка, то внизу и вверху стены нужно сделать небольшие отверстия, чтобы воздух мог циркулировать в помещении.
Строительство стен завершается созданием цельного армированного пояса, на который будет производиться укладка балок для потолка. Выкладывать их нужно, выдерживая интервал в 80 сантиметров, а концы балок должны быть выведены на двадцать сантиметров за пределы стены. На нижние ребра балок укладываются шпунтованные доски, которые и будут формировать потолок. Именно на эту поверхность будет укладываться гидроизоляция.
Для крыши лучше всего использовать профнастил из-за его легкости и прочности. Можно покрыть балки и шифером, если он есть в наличии. Работа производится от задней стенки к воротам и заканчивается формированием козырька. Когда все работы завершены, идет процесс утепления керамзитом, шлаком или стекловатой и стяжка стен.
Когда гараж полностью готов, то уже к готовому строению можно пристроить все, что требуется – баню, дополнительную мастерскую, сарай или любое другое строение, которое будет выполнять иную роль, чем гараж.
Стоит ли строить парилку из пенобетонных блоков?
Пеноблоки выбирают не только из-за их дешевизны, но и из-за относительно ровного строения камня. Они выпускаются в разных размерах, но ровная поверхность материала позволяет ускорить сроки строительства.
Несколько факторов, когда целесообразно возводить строение из пенобетона:
- когда парилка с баней являются частью жилого дома на участке;
- когда в регионе строительства мягкие зимы;
- когда хочется добиться высокой герметичности;
- когда работают новички или кладка осуществляется самостоятельно;
- если планируется сэкономить средства на строительство.
Если баня находится на первом этаже жилого дома, то возведение из пеноблоков станет оптимальным решением: блоки не поддаются горению, как это бывает с деревом.
