Этапы строительства гаража из профнастила с утеплителем
Чтобы сделать своими руками теплый гараж из профнастила необходима четкая пошаговая инструкция. Воспользовавшись поэтапным описанием ниже Вы сможете самостоятельно собрать всю конструкцию за 1-2 недели.
Столбчатый фундамент для гаража
Для данной конструкции нет необходимости в тяжелом и дорогостоящем фундаменте. Лучше всего подойдет столбчатое бетонное основание. Для этого снимите верхний слой земли общей толщиной в 10-15 см. Если Вы увидите, что сквозь котлован идет вода, необходимо продумать дренаж из подушки щебня и песка.
Далее делаем разметку на территории участка, вбивая колышки и натягивая бечевку. По получившимся углам нужно выкопать квадратные ямы 50х50х50 см. Затем устанавливается арматура и опалубка, делается бетонная заливка. Теперь останется только подождать пока высохнет фундамент и можно переходить к монтажу каркаса.
Установка каркаса
Каркас сваривается из профилированных труб с сечением 80х40 мм. Для крепления 1 уровня обвязки можно использовать стальные уголки с полкой 30-40 мм и толщиной не менее 2-3 мм. Крепить стойки можно как на сварку, так и на болтовое соединение. Если Вы планируете строительство гаража из профнастила по деревянному каркасу, тогда вместо уголка можно закупить брус 80х80 мм.
Закреплять стойки можно либо замуровав концы в бетонный фундамент, либо с помощью специальных анкерных болтов. При установке каркаса конструкции необходимо вертикальные стойки выставлять таким образом, чтобы стыки между листами попадали на них.
Под гаражными воротами можно сделать усиленные стойки из 2-ух сваренных труб и уголков. Двойной также нужно сделать и верхнюю балку — она позволит выдержать всю несущую нагрузку от кровли.
Утепление гаражного бокса
Утеплять самодельный гараж из профнастила нужно лишь тогда, когда Вы решили его постоянно отапливать, даже в зимнее время года. Чаще всего для утепления используется минеральная вата в рулонах или в матах. Рассмотрим, как проводится утепление стен и кровли.
Для начала необходима обрешетка на гараж под профнастил. Она необходима для создания опоры. Делают обрешетку из простых досок с общей толщиной по ширине слоя утеплителя (40-50 мм). Крепить плиты необходимо со средним шагом в 3-4 см менее ширины мата. Это необходимо для установки враспор, что придаст конструкции прочности и не будет требоваться дополнительная фиксация.
Затем поверх утеплителя из планок в 30 мм набивают контр-обрешетку. Закрывается обрешетка сверху пароизоляционным мембранами. Она позволяет защитить помещение от попадания влаги, но не мешает ей выходить из минеральных плит. При закреплении пароизоляции нужно сделать обрешетку герметичной. Полотна при этом должны заходить на 10 см друг на друга, стыки при этом проклеивают с помощью двустороннего скотча. Сверху утеплителя и обрешетки закрепляют внутреннюю обшивку. В основном применяется ГВЛ, фанера или ОСБ листы.
Кровля гаража из профнастила
Здесь есть 2 варианта – односкатная или двухскатная кровля. В реализации быстрее всего выйдет односкатный вариант, который можно соединить одной из сторон с крышей дома. Самое главное выверить точный угол наклона – он должен быть не менее 20°. При уклоне в 30-40° получится перерасход материала, а при меньшем – снег не сможет быстро сходить вниз. Также не забудьте сделать фрагменты конька. Их нужно установить с перехлестом в 20-30 см, а стык лучше всего дополнительно промазать с помощью битумной мастики. Оставшиеся пустоты можно заделать с помощью монтажной пены или уплотнительной ленты.
Видео по изготовлению гаража из профнастила своими руками Вы можете увидеть ниже.
Стены и крыша
Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.
Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).
Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.

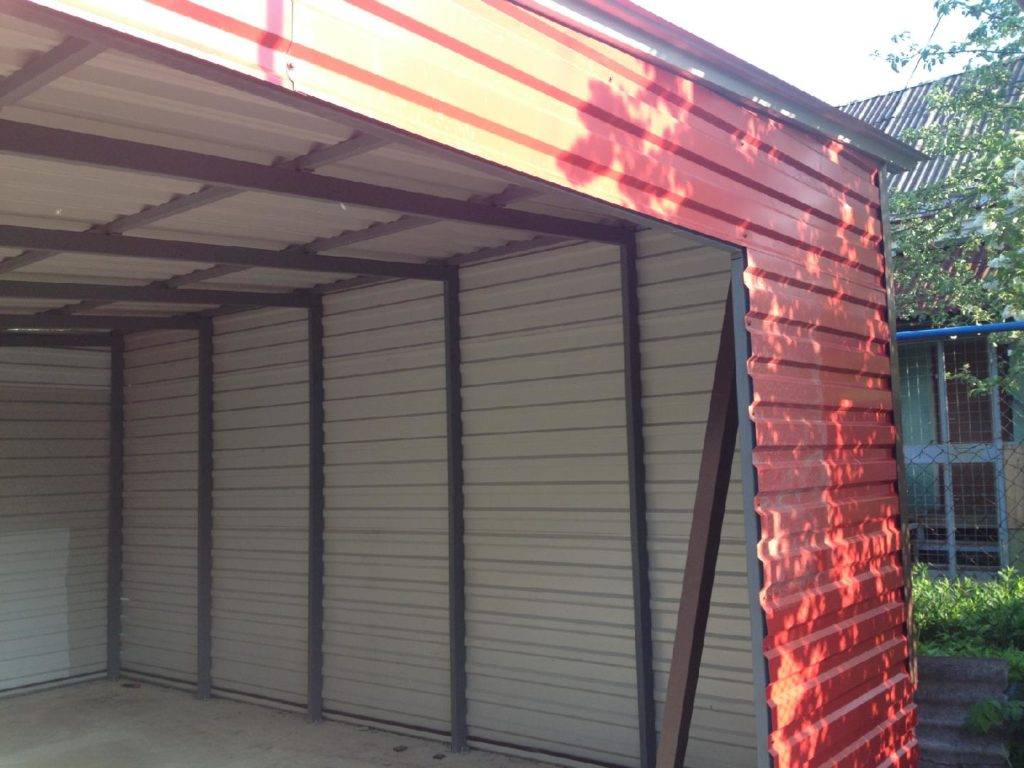

Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.
Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.
Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.

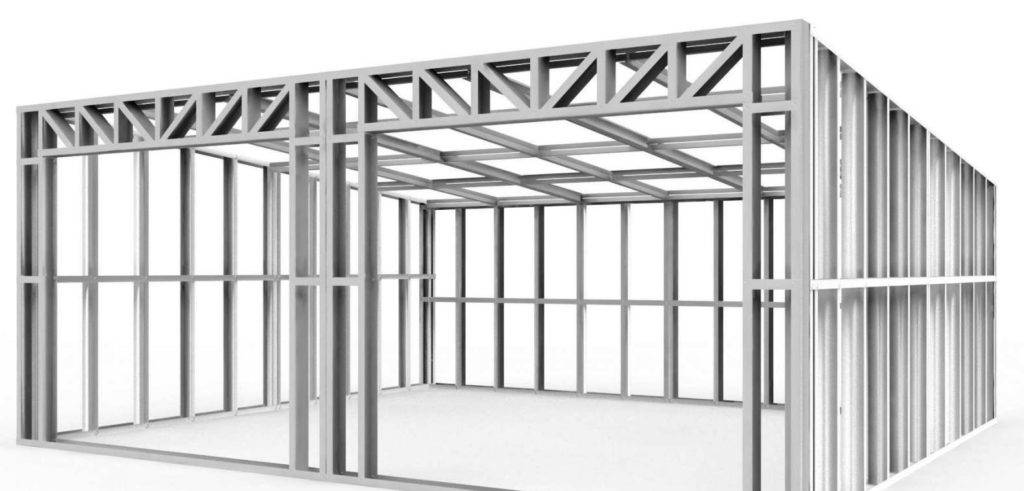

Изготовление каркаса
Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:
Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты.
Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками
Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши.
Стропильную систему односкатной крыши изготавливают на месте
Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.
Монтаж каркаса
Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.
Изготовление рамки и створок ворот
По окончании строительства каркаса можно приступать к обшивке профлистом.
На видео показана сборка гаража:
Строительство навеса
Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.
Каркас на болтовых и фасонных соединенияхИсточник ccd.by
Изготовление каркаса
Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.
Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.
Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.
При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg.com
В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.
После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.
Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.
Что понадобится
Покрытие крыши гаража профнастилом стоит начинать с подготовки всех необходимых материалов и инструментов. Лучше запастись всем заранее, чтобы не прерывать рабочий процесс. Для того чтобы уложить профнастил на крышу гаража вам понадобиться:
- Для резки листов пригодится ножовка по металлу. Чтобы ускорить работы по покрытию крыши профлистом, можно использовать электрические ножницы. Стоит отметить, что болгарку применять нельзя. Этот инструмент повредить защитное покрытие профнастила, и ваша кровля быстро выйдет из строя.
- Отвертка. С ее помощью будут вкручиваться саморезы. Если есть, то лучше приготовить шуруповерт. В этом случае работы по покрытию гаража пойдут быстрее.
- Также вам понадобятся дрель, молоток, измерительные приборы (рулетка, строительный уровень).
Кроме инструментов следует запастись и материалами. В первую очередь закупите профлист в нужном количестве. Определить сколько этого кровельного материала вам понадобится просто. Достаточно измерить площадь гаража. Плюс к этому добавить обязательные свесы. Они нужны для того, чтобы крыша защищала стены и фундамент гаража от атмосферных осадков. Также следует учитывать нахлест с которым будет укладываться профнастил.
Кроме кровельного материала нужно подготовить и гидроизоляцию. Конечно, ради экономии можно обойтись и без нее. Но чтобы гарантированно защитить имущество, находящееся в гараже от дождя, лучше немного потратиться.
Еще одни важный тип материала – это крепеж. Как правило, для этих целей используют саморезы для профнастила. Но брать обычный вариант нельзя. Саморезы должны иметь оцинковку, она будет служить защитой от коррозии. Также в комплект должны входить резиновый шайбы. Они служат уплотнителем, чтобы влага не проникла сквозь отверстия в профлисте.
Односкатная крыша на гараж из профнастила может быть выполнена и одним человеком. Материал не тяжелый, да и работать с ним легко. Но все-таки крыша, даже на таком небольшой строении как гараж – это травмоопасное место, поэтому стоит позаботиться о своем здоровье. Лучше всего выполнять работу с помощником. В таком случае и травму получить будет сложнее, и дело пойдет гораздо быстрее.
Алгоритм работы
Обязательно помните о технологических особенностях процесса, соблюдайте основной алгоритм работы.
- Стартует укладка с первого нижнего угла.
- Потом листы надо выравнивать, ориентируясь на карнизную планку.
- Размер нахлеста должен быть одинаковым, при этом он полностью зависит от уклона кровли. Чем он больше, тем меньше наслоение.
- Когда уклон составляет 15 градусов, выдерживается максимальный размер наслоения – 200 мм. Чтобы кровля была в таком случае водонепроницаемо, обязательно приходится дополнительно герметизировать профнастил.
- Иногда листы материала и скат крыши имеют разную длину. В таком случае материал надо укладывать с наслоением сбоку. Шина наслоения будет зависеть от размера углубления волны.
- Если глубина небольшая, специалисты рекомендуют делать наслоение на две волны одновременно.
Саморезов жалеть не нужно. Их должно быть достаточно, чтобы обеспечить надежность, долговечность и прочность кровли.
Определяем количество материалов
Количество листов определяют, когда уже известна площадь крыши
Важно принять во внимание длину ската, а также гребня листа. Обязательно учитывают размер карниза, оставляют запас примерно 5 см. Наслоение материала должно составлять примерно 15 см, если угол наклона большой, а при маленьком угле наклона делают нахлест около 20-ти см
Наслоение материала должно составлять примерно 15 см, если угол наклона большой, а при маленьком угле наклона делают нахлест около 20-ти см.
Выбираем угол наклона
Важно заранее рассчитать угол наклона. Рассмотрим основные важные моменты
В первую очередь учитывают высоту гаража.
Обязательно принимают во внимание климат. Большое значение имеет ветровая нагрузка, частота и обилие осадков.
Наиболее распространенные углы наклона находятся в диапазоне 8-15 градусов.
Если угол наклона слишком маленький, кровля может прогнуться под большим количеством осадков
Безусловно, маленькие углы наклона вынуждают делать усиленную гидроизоляцию.
Если вы готовы приобрести качественный материал от надежных производителей, выполнить монтаж кровли по всем правилам, вы сумеете сделать крышу гаража надежной, долговечной и безопасной. Обязательно соблюдайте технологию монтажа, чтобы кровля соответствовала всем необходимым техническим характеристикам.
Так же внимательно смотрим как не надо крепить на крыше профнастил.
Плюсы и минусы гаража из профнастила
Имея в планах такую идею, как построить гараж из профнастила своими руками, необходимо, прежде всего, разобраться в том, какие он имеет достоинства и недостатки по сравнению, например, с кирпичом или шифером.
Положительные свойства:
- работать с профнастилом очень просто. Строить из него гараж под силу даже непрофессиональному строителю;
- его легко не только устанавливать, но и разбирать;
- процесс возведения планируемого объекта занимает очень мало времени, при этом экономится много физических сил и терпения;
- затраты на его приобретение будут значительно меньшими, в сравнении с затратами на кирпич или бетонные блоки;
- небольшой вес;
- гараж, сделанный из профлиста, получается действительно прочным и надежным;
- большой срок эксплуатации, который может превышать 50 лет;
- широкая цветовая гамма позволит выбрать профнастил такого оттенка, который будет отлично сочетаться с внешним видом прилегающего к нему дома или заметно выделяться среди других гаражей;
- благодаря своим уникальным возможностям и свойствам, постройку из этого материала всегда удастся переместить с одного места в другое, если возникнет в этом какая-либо необходимость;
- прекрасно переносит перепады температур;
- не выгорает на солнце;
- не требует к себе особого ухода.
Недостатки:
- профилированные листы никогда не обеспечат вашей машине надежную защиту от угона, потому что ворота в таком гараже легко сломать, а сам материал просто распилить или разрезать;
- не сохраняет тепло. Если строение дополнительно не утеплять, то оно будет очень холодным;
- при воздействии определенного усилия, на листе сразу возникает вмятина, устранить которую невозможно.
Приобрести профнастил для стен и крыши гаража, у которого будет, например, ширина – 3 м, длина – 4 м и высота – 2 м можно в среднем за 40000 руб. Стоимость скелета гаража обойдется приблизительно в 7000 руб, а утеплителя – 3000 руб.
В том случае, если планируется самостоятельное возведение гаража, нужно для начала определиться с местом, где он будет расположен. Необходимо учесть размеры машины и соответствующую величину будущей конструкции, размер ворот и их разновидность.
Взяв во внимание все эти нюансы, впоследствии никогда не возникнет проблем с заездом в гараж и выездом из него. Не нужно забывать и о высоте сооружения
Находясь в общей линии с другими гаражами, он не должен быть существенно ниже их, поскольку вся дождевая вода будет стекать с соседних крыш и скапливаться на вашей.
Качественное утепление и особенности утепления гаража из профнастила
Достоинства сборных конструкций в том, что их можно устанавливать практически на любой площадке, даже без устройства ленты фундамента. С одной стороны это хорошо, так как позволяет построить красивый и надежный гараж за один день. Но есть важные нюансы, которые обязательно надо учитывать еще на стадии строительства гаража из этого материала:
через пол и потолок гаража теряется до 50 процентов тепла, поэтому особое внимание нужно уделить устройству утепленного пола; высокая влажность в металлическом гараже, особенно при внутреннем утеплении, вызывает не только гниль и плесень, но и быструю коррозию металла. Поэтому необходимо устройство хорошей вентиляционной системы (естественной или принудительной); все щели и зазоры в воротах гаража нужно герметизировать, так как при появлении мостиков холода и смещении точки росы внутрь помещения повышается влажность и потери тепла; при выборе утеплителя нужно выбирать материал, устойчивый к действию влаги и перепадам температур – это пенопласт или напыляемый пенополиуретан
Современные сборные гаражи из листов профнастила с утеплителем, который размещен внутри намного удобней, но и стоят дороже. Для утепления такой конструкции достаточно поставить уплотнители на ворота и тщательно герметизировать все движущиеся детали (петли, периметр ворот и места прилегания створок).
Особенности выбора утеплителя
Для теплоизоляции такой конструкции гаража можно выбрать следующие материалы:
пенопласт – недорогой и легкий материал, монтаж которого можно выполнить быстро и просто. Толщину листа пенополистирола выбирают в зависимости от климата региона, для юга достаточно 20 мм толщины, а для северных районов – минимум 40 мм. Материал имеет средний класс пожарной безопасности, поэтому необходима дополнительная финишная защитная отделка – штукатурка, плиты ОСБ.
Важно. Пенопласт чувствителен к высоким температурам, поэтому крышу металлического гаража лучше изолировать минеральной ватой, так же как и стену постройки, которая расположена на южной стороне
минеральная вата – негорючий теплый материал, для утепления листов профнастила лучше выбирать минеральную базальтовую вату в плитах с фольгированным теплоотражающим слоем. Минус минеральной ваты – при намокании она теряет свои изоляционные свойства, поэтому обязательно выполнить качественную гидроизоляцию и устранить все мостики холода.
напыляемый пенополиуретан – создает полностью герметичное прочное изоляционное покрытие, устойчивое к действию влаги, перепадов температур и плесневым грибкам. Единственный минус материала – стоит дорого, но для утепления ворот гаража – это идеальное решение; подложка для линолеума из полиэтилена с фольгированным покрытием – легкий, прочный и надежный материал для утепления, можно монтировать своими руками на любой универсальный водостойкий клей прямо к стене
Важно не забывать о герметизации стыков, так как влага, которая попадает под слой утеплителя, вызывает коррозию листов профнастила; астратек – краска утеплитель, лучшее наружное покрытие для стен и ворот гаража, гарантирует надежное утепление. Но для кровли нужно выбирать другой вариант утепления, так как астратек быстро разрушается под действием дождя и снега на крыше
Стоит материал недешево, но гарантирует удобную и быструю теплоизоляцию гаража.
Бюджетный и надежный популярный материал для гаражей из профнастила – пенопласт и минеральная вата. Если правильно выполнить монтаж, соблюдая технологию теплоизоляции, то можно сократить до нуля потери тепла в гараже.
Утепление
Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о. Для этого помещение утепляют специальными материалами, среди которых выделяют:
- минеральную вату;
- пенопласт.
Как утеплить минеральной ватой
Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.
Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.
Использование пенопласта
Использование пенопласта в качестве утеплителя позволяет:
- сэкономить бюджет, так как пенопласт – дешевый строительный материал;
- не подвержен гниению;
- легко обрабатывается подручными инструментами;
- долговечен;
К минусам относят:
- разрушение под воздействием солнечных лучей;
- легко уничтожается мелкими грызунами;
- не пропускает воздух. Требуется дополнительная вентиляция помещения.
Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах
Преимущества и недостатки гаражей из профнастила
Преимущества и недостатки гаражей из профнастила
Главные достоинства гаражей из профнастила:
- Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
- Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
- Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
- Относительно низкая себестоимость строительства;
- Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.
В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.
Последовательность работ
Для односкатной крыши гаража необходимо провести монтаж стропильной системы
Монтаж стропил
При возведении здания, высота несущих стен рассчитывается, опираясь на угол ската крыши гаража. На две противоположные стены разной высоты укладывается деревянный брус.
Затем на него монтируются стропила под определенным углом. Дерево должно быть высушено и обработано антисептическим составом. Конструкция должна выступать за края крыши гаража примерно на 20 см.
Гидроизоляция
На стропила проводится крепление гидроизоляционной пленки. Начинать работы нужно снизу-вверх. Нахлест полотна мембраны составляет около 10 см. Все стыки необходимо проклеить специальным скотчем. Так обеспечивается герметичность конструкции. При укладывании мембраны необходимо оставлять небольшое провисание чтобы в случае движений грунтов или проседания фундамента гаража пленка не прорвалась.
Надежность монтажа мембраны создается благодаря контробрешетке. Она также создает вентиляцию под кровельным покрытием.
Подготовка к креплению профлиста
Лучше всего на крышу гаража подходит профнастил Н или НС. Лист должен иметь по краю канавку, благодаря которой легко делать нахлест соседних листов. Это позволит не использовать герметик на продольном стыке. Также хорошо, когда длина листа совпадает с длиной ската гаража. В противном случае необходимо монтировать 2 и более рядов профнастила.
Чтобы разрезать лист на необходимую длину или ширину можно использовать следующие инструменты:
- Ножницы по металлу.
- Электрический резак.
- Высокоскоростная пила с алмазным диском.
- Ножовка.
Запрещено использовать болгарку с абразивным кругом, ведь при такой резке металл нагревается и защитное покрытие повреждается. Метал становится чувствительным к влаге и коррозии.
Для монтажа профнастила на гараж используются саморезы с резиновыми или полимерными шайбами. Они обеспечивают герметичность отверстий для крепления. Саморезы на крышу гаража из профнастила нужно подобрать в цвет металла.
Для безопасности и предотвращения получения травм материалом с острыми краями монтажные работы своими руками проводятся в безветренную погоду. Также необходимо пользоваться страховочными поясами и ограждающими перилами. Обувь не должна быть скользящей. Одежда не должна иметь свисающих элементов.
Крепление профлиста
Односкатная крыша гаража покрывается, начиная с любой стороны. Если монтируются больше одного ряда профнастила, начинать нужно с нижнего. Покрывая крышу гаража профнастилом своими руками нужно, чтобы край нижнего листа выступал за стропильную ногу на 3-4 см.
Нахлест соседних листов обычно делается в одну или две волны. Если длина ската больше, чем длина профнастила, необходим нахлест в 15-25 см. Для односкатной крыши с уклоном в 15-30° достаточно 15 см. Если угол ската меньше (12-14°), нахлест нужен больший — 25 см, ведь только так можно обеспечить защиту от попадания влаги в подкровельный материал.
Для односкатной крыши с меньшим уклоном необходимо использовать герметик.
Монтаж крыши начинается с выставления крайнего нижнего листа. Он прикрепляется не наглухо, а так чтобы бы его можно было подкорректировать. Затем с нахлестом в одну или две волны крепится второй лист. Вместе они выравниваются по свесу. Затем оба листа окончательно закрепляются при помощи саморезов.
Соединение соседних листов начинается с верхней части. Саморезы прикручиваются к карнизной планке в каждое второе углубление металла. Для крепления профнастила нужно примерно 6-7 саморезов на 1 м2.
По окончанию монтажа нижнего ряда односкатной крыши, нужно приступить к верхнему. Вертикальные стыки листов не должны совпадать, как показано на рисунке.
Завершающие работы
Когда вся поверхность крыши будет укрыта, необходимо установить торцевую и коньковую планки. Эти элементы будут создавать эффект завершенности кровельной конструкции. Также необходим коньковый уплотнитель. Герметизировать конек не нужно, так как это помешает вентиляции в подкровельном пространстве.
Гараж из профнастила своими руками — проект и технология монтажа
В наши дни возводить капитальный гараж для своего автомобиля из блоков или кирпича желает не каждый. Во первых это дорого, а во вторых постройка занимает слишком много места на приусадебном участке, поэтому многие отказываются от данной затеи. Однако, как утверждают специалисты, для поддержания кузова автомобиля в удовлетворительном состоянии, хранение его должно осуществляться именно в гараже. Строительство на придомовой территории гаража из металлопрофиля может послужить отличной альтернативой традиционной постройке. Практичная, имеющая небольшой вес конструкция, возводится довольно быстро и легко. К тому же строить такой гараж гораздо выгоднее. Даже по приблизительным подсчетом его стоимость обойдется вам, как минимум в 5 раз дешевле кирпичного. Вдобавок к этому прибавьте сэкономленную сумму на строителях.
Устройство фундамента
Ленточный фундамент
Возможны два варианта:
- Капитальное основание с заливкой ленточного фундамента и бетонного пола;
- Облегченный столбчатый фундамент.
Наиболее трудоемкий – ленточный фундамент. Связано со значительным объемом работ по выемке грунта и с необходимостью приготовления большого количества цементного раствора, которая может потребовать аренды бетономешалки или заказа автомиксера с бетоном.
Глубина траншеи под ленточный фундамент зависит от глубины промерзания грунта в регионе. Траншея должна быть на 100-150 мм глубже, чем глубина промерзания. Для средней полосы России обычно 700 мм.
На дне выкопанной траншеи устраивается песчаная подушка из песка (без глины) который не дает усадки. Толщина подушки 100-200 мм.
Поверх песка засыпается строительный щебень фракции 5-20 мм. Он тщательно утрамбовывается куском бревна с прикрепленными к нему ручками.
После этого устраивается опалубка. Оптимально – несъемная, из цементно-волокнистого плоского листа толщиной 8-10 мм. Далее устраивается гидроизоляция. Дно и стенки траншеи выстилаются полиэтиленовой пленкой, которая будет препятствовать проникновению к фундаменту грунтовых вод и предотвратить протекание воды из раствора при заливке.
После этого в траншею помещается каркас из сваренных или связанных стальной проволокой арматурных прутков
Особое внимание уделяют креплению арматуры по углам строения
Бетонный Фундамент с армированием
К арматуре крепятся закладные детали, к которым будут привариваться стойки каркаса гаража. Шаг между закладными выбирается в зависимости от толщины и ширины профлиста, но не реже 0,8 метра.
После заливки цементного раствора (не ниже М:200) состоящего из:
- Цемента марки 400 – часть;
- Песка строительного – 2,5 части;
- Щебня строительного фракции 5-20 мм – 4 части.
Фундамент укрывается полиэтиленовой пленкой или рубероидом и оставляется для «созревания» бетона на 30 дней. В жаркую погоду поверхность следует периодически увлажнять.
Стены и крыша
Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.
Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).
Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.
Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.
Крепление профнастила к каркасу
Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.

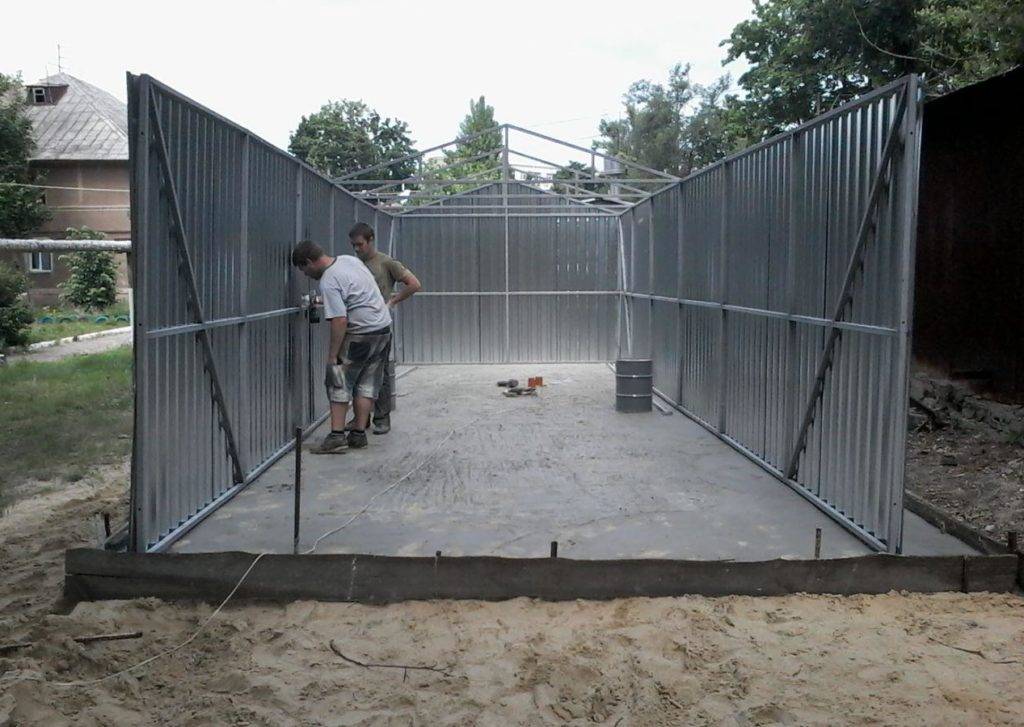

Процесс обшивки гаража профнастилом
Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.
