Инструкция по подключению газового котла Navien Deluxe 16k Coaxial Plus + его технические характеристики и отзывы пользователей

Что такое газовый котел Navien Deluxe Coaxial 24k

Южно-корейская фирма KyungDong NAVIEN специализируется на выпуске отопительных систем и вспомогательного оборудования.

Газовые котлы от этого производителя весьма популярны в России, поскольку они обладают высоким качеством сборки, относительно дешевы, адаптированы к российским условиям.

Навьен делюкс коаксиал — надежное и неприхотливое оборудование, приспособленное к низким давлениям воды и газа, устойчивое к перепадам напряжения в электросети.

Двухконтурный котел Navien Deluxe Coaxial (Навьен Делюкс Коаксиал) в прошлые годы имел другое наименование — Navien Ace 24 E. Буква Е означает «Euro», что обозначает коаксиальный тип дымохода.

Он устроен по принципу «труба в трубе», где внутренняя часть — дымоход, а внешняя — воздуховод, обеспечивающий подачу воздуха для турбонаддува.

Котел двухконтурный, производящий подготовку систем ГВС и отопления по отдельным линиям. Одной из особенностей котлов Navien является раздельный теплообменник, отдельно нагревающий теплоноситель системы отопления и горячую воду для бытовых нужд.

Он изготовлен из нержавеющей стали, обеспечивающей высокую устойчивость к коррозии.

ВАЖНО!
Эффективность теплообменника из нержавеющей стали не уступает возможностям медных устройств благодаря системе турбонаддува, подающей поток воздуха в камеру сгорания и увеличивающей температуру пламени.

Какие модели входят в неё

В серию Делюкс входят следующие модели котлов:

  • Deluxe.
  • Deluxe Plus.
  • Deluxe Coaxial.
  • Deluxe Atmo.

Три первые модели практически не отличаются друг от друга, имея лишь незначительные расхождения в конструкции дымохода или величине подачи газа.

Модель Атмо— это котлы с открытой камерой сгорания, которые отличаются подачей воздуха непосредственно из помещения.

Все виды котлов выпускаются в различных вариантах по мощности:

  • 13k (кВт).
  • 16k (кВт).
  • 20k (кВт).
  • 24k (кВт).
  • 30k (кВт).
  • 35k (кВт).
  • 40k (кВт).

Некоторые модели созданы на базе одного типоразмера с программно ограниченным функционалом.

Так, котлы мощностью 24 и 16 кВт представляют собой идентичную конструкцию, но у моделей 16 кВт несколько снижена мощность. Это дает агрегатам заметный запас мощности, позволяя свободно преодолевать изменения нагрузки и внешние воздействия.

Инструкция по эксплуатации

Работа котлов Navien проходит в автоматическом режиме и практически не нуждается в участии человека.

Единственное, что требуется от владельца — установка комфортной температуры ОВ. Если в качестве топлива используется сжиженный газ, необходимо следить за своевременной заменой баллонов.

Возможность длительной работы без специализированных сервисных проверок является особенностью оборудования фирмы Navien, которая удобна для пользователей и снимает с них заботу о состоянии агрегата.

При появлении каких-либо неисправностей на дисплее появляется код соответствующей ошибки, давление воды показывает манометр, позволяющий своевременно обнаружить протечку системы.

От владельца может потребоваться приобретение и установка специального фильтра или умягчителя воды, которые позволят продлить жизнь большинству узлов котла — теплообменнику, насосу или трехходовому крану. Если подача воды производится из собственной скважины, установка умягчителя становится необходимостью.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

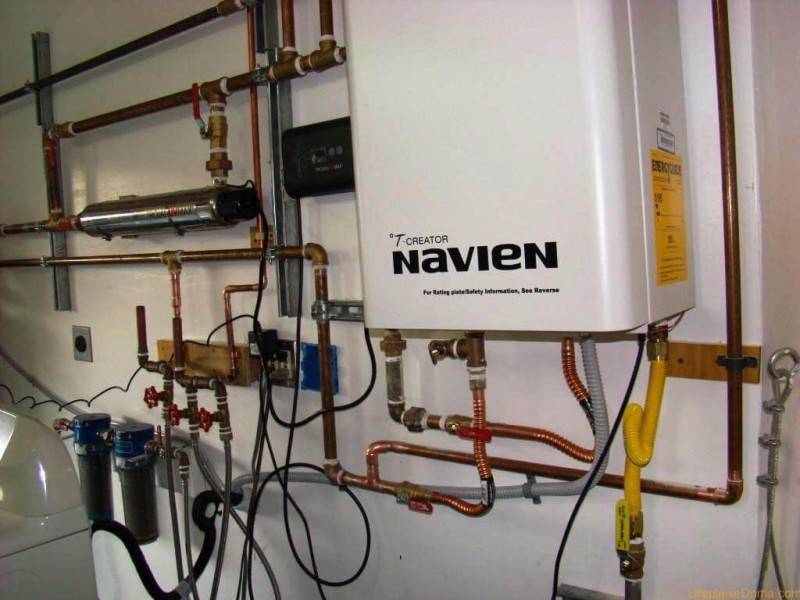

Инструкция по подключению

Монтаж котла не составляет сложности — необходимо установить анкерные болты и навесить агрегат на стену.

Рекомендуется между корпусом и стеной установить эластичные прокладки, гасящие шум. Нельзя монтировать оборудование на непрочные или слабые конструкции — гипсокартонные перегородки или иные подобные поверхности.

Нужна капитальная кирпичная или бетонная стена, способная удерживать вес котла (около 30 кг).

Подключение коммуникаций следует производить к соответствующим патрубкам. Надо внимательно следить за соответствием и плотностью соединений.

Основное внимание надо уделять присоединению газовых труб. Все соединения проверять на предмет утечек с помощью мыльного раствора

При наличии общего дымохода используется раздельное присоединение трубопроводов — воздушный канал выводится на улицу сквозь стену, а дымовой — присоединяется к общему дымоходу дома.

Коаксиальные дымоходы выводятся наружу сквозь стену, что намного проще и удобнее для монтажа.

Достоинства и недостатки

Достоинствами агрегата принято считать:

  • Простота эксплуатации.
  • Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
  • Оптимальное для подобных устройств соотношение качества и стоимости.
  • Возможность одновременного отопления дома и подачи ГВС.
  • Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
  • Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.

Недостатками являются:

  • Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
  • Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
  • Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.

ВАЖНО!
Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.

Серия газовых котлов Navien Ace

Котлы Навьен серии Айс (Асе) представляют собой семейство газовых двухконтурных агрегатов, изготовленных южно-корейской компанией KyungDong NAVIEN.

Они обеспечивают обогрев жилища и параллельно снабжают его горячей водой. Особенностью оборудования Navien является специализация на российских условиях, климатических и технологических.

Имеется возможность работы на низком давлении газа и воды, устойчивость к перепадам и резким скачкам напора.

Кроме того, присутствует защитная система, компенсирующая перепады напряжения в сети электропитания до 30%.

Кроме того, ценовая политика компании такова, что стоимость котлов Navien примерно в 2 раза ниже европейского оборудования соответствующей мощности. Такие преимущества высоко оценены пользователями, спрос на агрегаты Navien устойчив и понемногу растет.

ВАЖНО!
Неправильная эксплуатация или сложные условия функционирования способны в короткий срок вывести котел из строя. Это не следствие некачественной сборки, а результат недостаточного внимания и неприятия должных мер по созданию оптимальных условий работы.

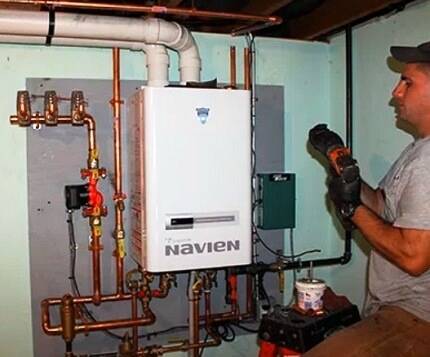

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

  1. Котел устанавливается на капитальную стену из жаростойких материалов.
  2. Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
  3. Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
  4. Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
  5. Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
  6. Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
  7. Корпус котла в обязательном порядке заземляют.
  8. Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Инструкция по эксплуатации Navien Deluxe

После выполнения монтажных работ и обвязки с внутридомовыми инженерными системами по воде, электричеству, ГВС и отопительному контуру, проводят опрессовку тепловой сети на предмет отсутствия утечек.

Агрегат заполняют водой, с давлением, как правило, до 2 атм. Заполнение ведут при положительных температурах наружного воздуха. В процессе заполнения сети, следят за тем как работает автоматический воздухоотводчик, сбрасывающий воздушные пробки.

После наполнения котла приступают к розжигу, перед этим проверяют работоспособность газового оборудования и системы дымоотведения, чтобы тяга в котле соответствовала режимной карте, указанной в заводской инструкции.

Нажимают кнопку пуск, в зависимости от модели котла, и следят за работой пьезозапальника. На рабочей панели устанавливают требуемый температурный режим по контурам отопления и ГВС.

После того как котел Навьен выйдет на рабочий режим, контролируют работу котельного оборудования, насоса, вентилятора и горелочного устройства. Работа должна быть практически бесшумной, пламя ровное без хлопков, дымовые газы должны полностью отводиться в атмосферу.

Давление и температура воды в контуре ГВС и отопления должны соответствовать заданному режиму.

Основные ошибки и их устранение

Газовые котлоагрегаты оборудованы хорошей системой диагностики, которая поминутно сканирует параметры работы котла и в случае их нарушения выдает на рабочую панель закодированный сигнал для устранения неисправности:

Основные коды сбоя работы газовых котлов Navien:

  1. Е01 – перегрев теплоносителя в котле. Недостаточная циркуляция воды через устройство, необходимо проверить работу насоса, наличие утечек и засоров в теплообменнике. При обнаружении последней, перед тем как устранить ошибку, рекомендуется промыть теплообменник от накипи по технологии, указанной заводом изготовителем.
  2. Е02 – ошибка 02,низкое давление теплоносителя в отопительном контуре. Проверяют утечки в тепловых сетях, при необходимости выполнить подпитку контура.
  3. Е03 – проблемы в системе электророзжига котла. Необходимо проконтролировать наличие электропитания в системе, наличие давления и электрод на присутствие искры.
  4. Е04 – нет пламени в котле. Контроль пьезозапальника на возможность выработки искры и проверка системы заземления.
  5. E05 – не работает температурный датчик обратного теплоносителя на входе в устройство. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  6. E06 – не работает температурный датчик подающего теплоносителя на выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  7. E07/08 – не работает температурный датчик ГВС на входе или выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  8. E09 – не работает центробежный вентилятор. Проверяют работу входного воздушного фильтра на предмет засора.
  9. E10 – ошибка 10, проблемы в системе дымоотвода, нет разрежения в котле. Контролируют газоотводные каналы на предмет засора.
  10. Е13 – ошибка 13, проблемы в контуре циркуляции.

Достоинства и недостатки Навьен Делюкс

На мировом рынке котлы реализуют более 30 лет. Они завоевали популярность благодаря надежности и функциональности. Высокий уровень безопасности газового оборудования обеспечивается несколькими системами защиты:

  1. От замерзания системы теплоснабжения, при продолжительной остановке оборудования в холодное время года.
  2. От разрушительных режимов работы электрической сети, при скачках напряжения.
  3. От низких режимов работы газовой сети.
  4. От аварийных режимов работы водопровода, при снижении напора теплоносителя до 0,1 бара.

Группа безопасности котла Навьен содержит первичные датчики по температуре и давлению, контрольный манометр и предохранительно-сбросной клапан от превышения давления в контуре теплоснабжения. Для защиты внутренних поверхностей нагрева воды от накипи установлен фильтр очистки воды от солей жесткости.

В электронную плату системы управления котлоагрегатом встроен чип SMPS, который защищает котельное оборудование от колебаний в сети +/- 30% от нормального напряжения 220В.

Частые неисправности и их решение

Ошибки в работе котла отображаются соответствующими кодами на панели управления.

В их числе:

  • Е01. Перегрев котла. Возникает при выходе из строя циркуляционного насоса, реже при загрязнении фильтра теплоносителя.
  • Е02. Ошибка циркуляции теплоносителя. Свидетельствует об образовании протечек системы или самого котла (соединений).
  • Е03. Отсутствие пламени на горелке. Свидетельствует либо о выходе из строя катушек розжига, либо об отсутствии газа в системе.
  • Е04. Паразитное пламя. Возникла утечка газа или проскакивает искра между датчиком пламени и электродами розжига.
  • Е05, Е06. Обрыв (КЗ) датчика температуры ОВ (отопительной воды). Возникает при замыкании контактов, чаще всего из-за наличия конденсата или иной влаги на плате с датчиком.
  • Е07. Отказ датчика нагрева ГВС. Требуется проверить контакт или качество присоединения датчика.
  • Е08. Короткое замыкание датчика нагрева ГВС. Требуется замена датчика или всего контроллера.
  • Е09. Отказ (сбой) вентилятора. Проверить контакты, при необходимости — заменить вентилятор.
  • Е10. Сбой работы системы дымоудаления. Обычно возникает из-за закупорки дымохода льдом от конденсата.

ОБРАТИТЕ ВНИМАНИЕ!
Существуют и другие коды ошибок, возникающие при появлении определенных проблем. Полный перечень можно изучить в руководстве пользователя на данное устройство.

Настройка прибора своими руками

Для настройки котла следует установить режим отладки. Затем следует отрегулировать пределы давления газа — минимум и максимум.

Из циркуляционного насоса необходимо выпустить воздух, открутив заглушку. Это производят после набора давления при циркуляции ОВ.

Настройку работы котла производят при помощи ДИП переключателей.

  • Можно включить автоматический вывод воздуха с помощью ДИП переключателя №1, который запустит циркуляцию на 2 часа и понемногу удалит воздух автоматически.
  • Включение переключателя №2 переводит работу системы на максимальную мощность, при которой можно отрегулировать максимальное давление газа.
  • При включении переключателя №3 котел переводится на принудительный режим работы при минимальной мощности, при котором выполняется настройка минимального давления газа.

Все переключения необходимо выполнять при отключенном электропитании.

ВАЖНО!
Настройку котла следует поручить специалистам из сервисного центра. Самостоятельное выполнение работы возможно только при насущной необходимости и отсутствии гарантийного договора.

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ!
Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра.
