Достоинства серии газовых котлов Protherm Медведь 30 KLZ: одноконтурные и двухконтурные модели + инструкция и отзывы владельцев

Технические характеристики Медведь 40 KLOM

Это стационарная напольная модель отопительного газового котлоагрегата, в котором тепловая мощность регулируется модулирующей горелкой. Теплообменный аппарат выполнен из чугунных элементов. Имеется электронная система розжига и контроля процессов горения факела.

Система управления обеспечивает эффективность работы с КПД 92%. Имеется выходные патрубки для установки внешнего бойлера нагрева ГВС. Инжекторная горелка способна работать по команде погодозависимой системы регулирования и позволяет использовать как магистральный, так и сжиженный газ.

Технические характеристики Медведь 40 KLOM:

  1. Электронное зажигание.
  2. Тепловая мощность 24/35 кВт на магистральном газе и 23/33 кВт на сжиженном.
  3. КПД 92% на магистральном газе и 91% на сжиженном.
  4. Уровень шума 55 дБ.
  5. Максимальная температура теплоносителя в контуре отопления, 90 С.
  6. Максимальная температура уходящих газов, 131 С.
  7. Объем уходящих газов, 26,6 г / сек.
  8. Объем потребления магистрального газа 2,9-4,1 м3/час
  9. Класс защиты IP 45
  10. Размеры: 505х600х880 мм
  11. Вес, 130 кг.
  12. Цена – 49500 руб.

Особенности монтажа

Котлы Медведь устанавливаются в защищенном от минусовых температур помещении, недалеко от дымовой трубы. Допустимая температура внутреннего воздуха в топочной от +5 С до +40 С.

Котел ставится на железобетонный фундамент или на бетонный пол, который обязан выдержать полный вес котла, заполненного водой со вспомогательным оборудованием и не быть скользким.

Для вывода котловых газов допускается устанавливать вентилятор и дымосос, которые обеспечат их принудительное движение. Размер выходного патрубка для включения к дымоотводу варьируется в зависимости от теплопроизводительности модели, например, для KLZ 30 — 133 мм, а для KLZ 40 — 152 мм.

Агрегат должен оборудоваться дренажной линий для слива воды из контура отопления во время ремонта котла Протерм Медведь. Установку расширительного бачка выполняют за группой безопасности.

Все основное и вспомогательное котельное оборудование обвязывают по схемам указанным проектом котла и технической документацией завода-изготовителя.

Коды ошибок и неисправностей

Котлы Протерм относятся к очень надежному оборудованию, что подтверждено более чем десятилетней практикой использования агрегатов в России и странах СНГ. Практически большинство сбоев вызваны нарушениями извне, во внешних инженерных сетях: вода, электричество и газ.


Ошибки у котлов Медведь легко снимаются

Случаются сбои в блоке управления из-за нарушений в системе заземления котлового оборудования. Программный комплекс котла имеет хорошую систему диагностики, которая не только выявить сбои в работе узлов и механизмов и сообщит о них пользователю для принятия мер по устранению

Основанные коды сбоев в работе котлов Протерм:

  • F00 — разомкнута линия первичного датчика NTC2, температура подающего трубопровода.
  • F01 — разомкнута линия первичного датчика NTC5, температура обратного трубопровода.
  • F10 — КЗ в линии первичного датчика NTC2.
  • F11 — КЗ в линии первичного датчика NTC5.
  • F20 — высокая температура теплоносителя в подающем контуре выше 90 С.
  • F22 — низкое давление в контуре отопления.
  • F23 — высокая разность температур между прямой и обраткой.
  • F24 — низкая циркуляция в отопительном контуре.
  • F25 — утечка дымовых газов в помещении.
  • F27 — отрыв факела от горелки.
  • F28 — низкое давление газового топлива.
  • F33 — низкая подача воздуха в топку.
  • F49 — низкое напряжение в электросети и на клемнике Ebus, менее 15 В.

Диапазон цен

Цены на разные модели котлов Protherm Медведь находятся в диапазоне 60-90 тыс. руб., в зависимости от конкретной модели и уровня мощности. Ассортимент весьма широк, можно подобрать вариант для любых условий и величины помещения.

При выборе надо давать небольшой запас мощности — если котел рассчитан на 200 м2, надо его использовать в помещениях примерно 150-170 м2. Это гарантированно поможет подобрать модель с достаточными возможностями, которая полностью решить свои задачи.

ВАЖНО!
Покупка котла потребует дополнительных расходов на оформление гарантийного договора, дымохода и прочих необходимых приспособлений. Это надо учитывать заранее, чтобы приготовить нужную сумму.

Модельный ряд

Линейка напольных чугунных газовых котлов Protherm Медведь представлена четырьмя сериями, которые имеют свои конструктивные особенности. Оборудование каждой серии делится на несколько модификаций в зависимости от показателей мощности.

В этом видео представлен более подробный обзор модели Медведь KLOM.

KLOM

Серия агрегатов мощностью от 17 до 44,5 кВт подходит для систем обогрева с искусственной циркуляцией. Возможна подготовка воды во внешнем бойлере. Имеет удобное электронное управление с ЖК-дисплеем, на котором отображается информация о температуре и давлении. Оборудован контролем тяги и пламени, электрическим розжигом.

Это напольное газовое оборудование считается лидером в своем классе. Его отличают: оригинальный дизайн, высокая производительность и отличные технические параметры.

Представители модельного ряда:

  • Протерм Медведь 30 КЛОМ;
  • двухконтурный котел Медведь 40 KLOM;
  • Протерм Медведь 50 KLOM — мощнейшее оборудование для закрытых сетей, его КПД достигает 92%.

Цена изделия 1191 — 1759 €.

Цены на модели котлов Медведь KLOM

Медведь KLOM

KLZ

Котлы в четырех модификациях по мощности 17 — 44,5 кВт. Приборы имеют встроенный бойлер объемом 90 литров. Выход горячей воды — до 19 литров в минуту. Модели оснащены дисплеем с удобным управлением, оборудованы электророзжигом и встроенным расширительным баком.

Котел Протерм Медведь 40 KLZ — единственный вариант, в котором не только встроен бойлер для горячей воды, но и предусмотрено двухступенчатое регулирование, позволяющее поддерживать в комнатах комфортную температуру. В линейке данной серии самой мощной является модель Protherm Медведь 50 KLZ.

Хороший вариант для помещений с принудительной циркуляцией теплоносителя, где требуется и обогрев, и горячая вода. Цена линейки: 2560 — 3061 Евро.

Цены на модели котлов Медведь KLZ

Медведь KLZ

PLO

Отопительные приборы в 5 модификациях мощностью от 17 до 49,5 кВт. Подходят для отопления и подогрева воды в помещениях различного назначения. Имеют пьезорозжиг и встроенный тепловой предохранитель. Возможна эксплуатация приборов в системах с принудительной циркуляцией при сложных гидравлических условиях. Стоимость модели — от 1070 до 1729 €.

Цены на модели котлов Медведь PLO

Медведь PLO

TLO

Серия из четырех моделей с мощностными параметрами от 18 до 44,5 кВт. Устройства не требуют подключения к электросети, за счет пьезорозжига, работающего от простой батарейки, они энергонезависимы. Возможно присоединение бойлера для нагрева воды.

Описание напольного котла Протерм Медведь

Протерм на рынке уже далеко не первое десятилетие, за это время компания успела распространить свою продукцию на более чем 25 стран по всему миру. Большинство пользователей отмечает высокое качество и надёжность, а ведь именно это нужно, если вы решаете приобрести напольный газовый котел Protherm Медведь 40 klom. Но больших продаж невозможно добиться, не имея широкого ассортимента.

Сегодня мы поговорим про газовый напольный котел Protherm Медведь 40 klz и 25 кВатт, но, помимо него, фирма предлагает покупателям ряд дорогостоящих устройств и неплохой средний ценовой сегмент. Если в премиальной технике она может проиграть более именитым противникам, то традиционные котлы серии «Медведь» являются лучшим выбором в своём классе. Найти не китайскую продукцию ценою менее 60 тысяч рублей – задача не из лёгких. А чтобы при этом её создатели придерживались собственной идеологии и высоких стандартов качества, нечто совершенно необычное. Покупая напольный газовый котел Protherm Медведь 40 plo и других серий, вы получаете:

  1. Высококачественную продукцию, собранную с заботой о пользователе. Котел газовый напольный Protherm 40 квт при распаковке не будет скрипеть и рассыпаться на руках, как могут делать его соперники по низкому ценовому сегменту. А материалы, применяемые при изготовлении, являются главной причиной долговечности конструкции. Здесь и нержавеющая сталь, и чугунное охлаждение, и крепкие металлы в корпусе, а не алюминий, как у конкурентов. Сама компания заявляет: «Ещё ваши внуки будут пользоваться этим котлом».
  2. Высокие стандарты безопасности. Котёл – не только дорогой, но и крайне опасный актив. При любой поломке он может заполонить всё ваше жилище газом. А так как одноконтурные напольные котлы серии Медведь (менее 60 кВатт) берут, в основном, для квартир и небольших домов, не выделяя под них вентиляцию и отдельное помещение, это может закончиться крайне плачевно. Протерм же представляет вам лучшую защиту, за свои деньги. Стоит пламени затухнуть, и подача газа моментально прекратится, а благодаря защите от короткого замыкания и прочих мелочей устройство действительно прослужит десятки лет.
  3. Обширный товарный ряд. Даже серия Медведь представляет вам до 12 устройств с разной мощностью, комплектацией и сферой применения. Основой линейки являются одноконтурные напольные котлы, от 24 до 50 кВатт мощности. Соответственно, вы можете подобрать устройство, подходящее под ваши запросы, и не переплачивать. Но будьте крайне осторожны и помните: используя калькуляторы для расчёта подходящего устройства, стоит сверху накидывать 20 процентов потребляемой мощности. Иначе, в пиковых нагрузках, АОС (автономная система отопления) не сможет выдать нужных объёмов тепла, и появятся «холодные зоны».
  4. Выбор топлива. Котлы работают на природном и сжиженном газе, что позволяет использовать их не только при подключении к магистрали, но и, например, на даче, куда вам и так приходится возить кучу баллонов с газом. А все, кто бывал зимой на загородном участке, представляют, насколько там нужна хорошая АОС, ведь стандартная печь или камин вряд ли вас спасут.
  5. Экономный расход ресурсов. В устройствах компании присутствует механическая регулировка напора подаваемого газа. Но даже без неё КПД котлов Протерм – одно из рекордных в низком ценовом сегменте. Таким образом, устройства окупаются всего за 3 сезона и начинают в буквальном смысле приносить прибыль, избавляя вас от лишних трат на отопление.

Всё это выглядит крайне привлекательно, но имеется у серии и ряд недостатков:

  • Отсутствие электронного управления, будь то панель или подключение к смартфону. Конечно, за такую цену – это скорее придирка, но при сравнении с котлами на 10-20 тысяч дороже, появляется желание поднакопить и перейти на электронику. Однако не стоит забывать, что стандартные котлы всё же лучше, ведь не зависят от электроэнергии и, в случае отключения оной, без проблем продолжат работать.
  • Следующий минус напрямую выплывает из предыдущего – невозможность точечной регуляции температуры в помещении. В приборах присутствует возможность выстроить напор газа, делая отопление слабее или сильнее. Но более точно настраивать теплоту помещения можно лишь методом проб и ошибок, что явно не экономит владельцам времени.

Когда мы детально разобрали продукцию, стоит обсудить предлагаемый список моделей серии «Медведь».

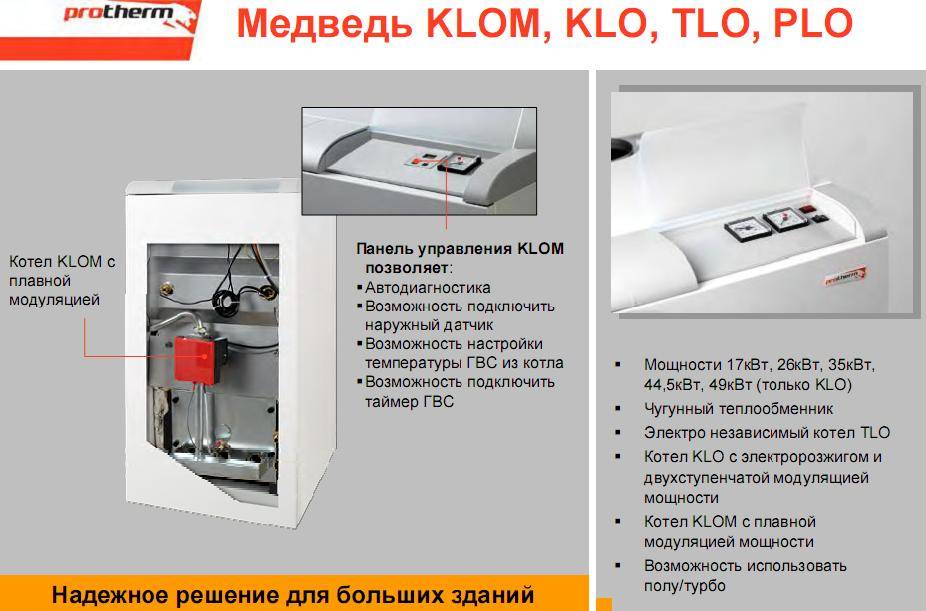

Протерм Medved КЛОМ — напольные чугунные газовые котлы

Газовые напольные котлы серии Protherm Медведь KLOM уже более 10 лет используются в российских условиях и на сегодня являются лучшим решением для комфортного отопления частных домов, коттеджей, офисов, складов, гостиниц, ресторанов. Линейка чугунных газовых аппаратов Протерм Медведь выпускается в мощностной модификации 18, 28, 38, 48 кВт и одноконтурном исполнении. Объединив котел с бойлером косвенного нагрева, мы получаем огромный комфорт по приготовлению горячей хозяйственной воды. Представленные мощности позволяют использовать их для обогрева помещений площадью от 100 до 500 кв. метров.


Protherm Bear KLOM получили свою популярность из-за таких важных для потребителя функций, как:

  • Электрический розжиг горелки (позволяет запускать котел одним нажатием кнопки, а также в случае прекращения подачи электричества автоматически запускается при возобновлении электроснабжения);
  • Двухступенчатое регулирование тепловой мощности;
  • Экономичность за счет встроенной погодозависимой автоматики;
  • Дополнительно можно подключить датчик наружной температуры и комнатный регулятор, что сделает работу котла Протерм Медведь КЛОМ еще более экономичной, а климат в помещениях комфортным. Задачи можно программировать сроком до 7 дней, что освободит Вас от каждодневного контроля;
  • Безопасность обеспечивается встроенными контролями тяги в дымоходе и наличия пламени в горелке, защитой от перегрева жидкости.


Особенность этого оборудования заключается в универсальности дымоудаления. В стандартном варианте требуется установка дымовой трубы большого диаметра и высоты либо наличие стационарного дымохода. Добавив простую надставку полутурбо аппарат сможет забирать воздух для горения из котельной и выбрасывать угарный газ принудительно, как это делают настенные турбированные котлы.

Оборудование рассчитано как на природный, так и на сжиженный газ. Производитель рекомендует использовать котлы Протерм Медведь КЛОМ в частных домах и коттеджах как самые экономичные и эргономичные. Управление происходит автоматически, поддерживается заданная температура, а в случае ошибки аппарат отключится самостоятельно благодаря установленным электронным термостатам и термореле.

Внутри котла Protherm Медведь КЛОМ модулирующая газовая арматура SIT, блок электроники для управления, газовая горелка из нержавеющей стали и чугунные секции теплообменника (от 8 до 17), спрятанные за защитным кожухом. Чугун – это долговечный материал устойчивый к коррозии и окислению, который долго нагревается, но и длительное время держит тепло. КПД оборудования составляет 91 %. В качестве теплоносителя разрешено использовать антифриз.


Оснащен ярким ЖК-дисплеем, на котором можно увидеть температуру и давление в системе отопления и ГВС, диагностировать ошибки. Удобная индикация позволяет непрерывно и оперативно получать информацию.

Protherm Медведь (Medved) KLOM также часто применяются при проектировании отопления в многоэтажных домах, промышленности и тепловых сетях. Зачастую котлы соединяют в каскад для получения необходимой мощности. Максимальное количество подсоединяемых котлов в одну сеть — 16 штук.

Производится данная модель в Европе на заводе Протерм в Словакии. Это продукт Vaillant Group, а значит за его качество и надежность можно не волноваться. К тому же производитель дает гарантию – два года на свою продукцию. Поставляется в собранном виде, его установка не займет много времени, а обслуживание не затруднит Вас!

В комплектацию котла Protherm Медведь KLOM не входит циркуляционный насос, расширительный бак, группа безопасности и трехходовой клапан. Это позволяет конструктору или монтажнику подобрать все самое необходимое именно для Вашего типа отопительной системы.

Описание

Напольные чугунные газовые котлы мощностью от 17 до 45 кВт для отопления и приготовления горячей воды во внешнем бойлере идеально подойдут для установки в жилых домах загородных и городских домах, а также для отопления коммерческих объектов средней площади.

Электророзжиг. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора для принудительного удаления дымовых газов. Отображение температуры и давления теплоносителя с системе отопления, что позволяет непрерывно получать информацию в любой момент работы котла.

При подключении комнатных регуляторов система управления котла позволяет поддерживать комфортный микроклимат в помещениях.

Сервисное обслуживание

Техническая поддержка владельцев оборудования по всей стране.

Найдите авторизованный сервисный центр в вашем регионе. Protherm — Всегда тепло.

Найти ближайший магазин

Уже сегодня новый котел Protherm может оказаться у вас дома!

Удобный поиск на карте по названию города и региона. По всей стране.

Источник

Безопасность эксплуатации

Медведь 30 klz предлагает пользователю встроенные датчики температуры котла, что повышает безопасность эксплуатации (в случае превышения температуры устройство прекратит цикл и остановит работу). Наличествует в устройстве и датчик выходных газов (для контроля работы устройства и безопасности находящихся в отапливаемом помещении).

Для простоты эксплуатации медведь 30 klz предлагает использовать удобную систему розжига, которая оснащена контролем пламени. В случае, если огня не будет, система заблокирует подачу газа, тем самым обеспечив безопасность (многие старые модели в которых не было подобной функции являлись потенциально опасными, более того, сегодня такие устройство не годятся к эксплуатации).

Система розжига и контролер пламени

Дополнительную защиту дают предохранительный клапан и автоматический повитреспусник.

В случае, если устройство будет устанавливаться в помещении, где отопительная система работает слабо, или вообще отсутствует, будет актуальна постоянно действующая функция антизамерзания устройства, а также функция защиты от блокировки вала насоса.

Наличествует и функция аварийного повышения температуры (перегрева котла).

В случае возникновения проблем с работой котла – наличествует самодиагностика. На дисплей будут выдаваться коды неисправностей, посредством чего можно определить чем вызвана поломка и как ее устранить. Часто для восстановления работоспособности устройства пользователю не нужно вызывать специалиста, но если раньше определить сложность поломки самому владельцу было нельзя, то сегодня подобная возможность появилась.

Имеется и манометр – устройство, с помощью которого можно контролировать давление в воде в системе отопления, тем самым быстро обнаруживая возможные неисправности, сбои, нарушения в работе системы или ее герметичности.

Эквитермический режим Настройка эквитермического режима, т….

  • Изображение
  • Текст

6

Эквитермический режим

Настройка эквитермического режима, т.е. выбор угла наклона эквитермической кривой „E“ и ее параллельного смещения

„P“ возможен только в случае подключения к котлу наружного датчика температуры. Примечание:

Если наружный датчик температуры отсутствует, то котел не позволит пользователю перейти в режим настройки параметров E и P.

Установка крутизны кривой

Нажимайте кнопку MODE до тех пор, пока на дисплее не появится изображение параметра «E». Одновременно в левом верхнем

углу мигает диод. С помощью кнопки

установите желаемый наклон кривой от E1 до E9 и подтвердите свой выбор нажатием кнопки MODE. Требуемая температура теплоносителя на выходе из котла регулируется в зависимости от внешней температуры и соответствующей настройки кривой (рис. 2). В случае выбора параметра „Е-” эквитермический режим будет выключен.

Параллельное смещение кривой

Нажимайте кнопку MODE до тех пор, пока на дисплее не появится изображение параметра „P”. При этом диод в левом верхнем углу дисплея

начнет мигать. Пользуясь кнопкой

,

установите смещение кривой со значением от P1 до P9 и подтвердите выбранное значение нажатием кнопки MODE. Величина параллельного смещения характеристик: P1 – смещение на -15 °C P2 – смещение на -9 °C P3 – смещение на -6 °C P4 – смещение на -3 °C P5 – смещение на +3 °C P6 – смещение на +6 °C P7 – смещение на +9 °C P8 – смещение на +15 °C P9 – смещение на +21 °C P– — без смещения

Рис. 2

Крутизна кривой

Рис. 3

Параллельное смещение кривой

Tемпература теплоносителя согласно предварительно выбранной характеристике повысится (P5 — P9) или понизится (P1 — P4) на заданное смещение или останется без изменения (P- ).

разрешительные документы…

  • Изображение
  • Текст

3

разрешительные документы). На случай возможной транспортировки котла, его оригинальную упаковку необходимо сохранять до тех пор, пока котел не будет введен в эксплуатацию!

Указания по технике безопасности/ предписания

При проектировании, монтаже и эксплуатации необходимо руководствоваться следующими документами, имеющими законодательную силу на территории РФ:

— СНиПы по отоплению, вентиляции и

кондиционированию;

— Нормы по газоснабжению; — Нормативные требования по пожарной

безопасности;

— ПУЭ/ПТЭ электроустановок потребителей; — в области отвода продуктов сгорания и

подвода воздуха следует руководствоваться фирменным материалом – «Каталог коаксиальных и раздельных дымоходов», (при использовании надставки „Protherm PT 20, 30, 40, 50 “).

Кроме соблюдения требований, содержащихся в вышеуказанных документах, при эксплуатации котла необходимо соблюдать требования настоящего руководства и сопроводительной документации к котлу, предоставляемой изготовителем. Необходимо исключить возможное вмешательство в работу котла детей, лиц, находящихся под воздействием наркотических или алкогольных средств, недееспособных лиц и т.д.

• На практике могут возникнуть ситуации,

когда необходимо:

отключить котел от электрической сети и

принять меры для исключения возможности несанкционированной

подачи напряжения на котел при выполнении следующих операций: —

при ремонте и техническом обслуживании котла;

при обслуживании дымохода и воздуховода;

— при проведении газоопасных работ; — при ремонте и обслуживании системы

отопления и ГВС;

• При появлении запаха газа в помещении,

где установлен котел, необходимо соблюдать следующие меры безопасности: —

не включать и не выключать электрические приборы и освещение помещения;

— не курить и не пользоваться открытом

огнем в помещении;

не пользоваться телефоном в помещении;

— закрыть запорный кран на подводящем

газопроводе;

— проветрить помещение; — оповестить о запахе аварийную газовую

службу и Вашу сервисную организацию;

• в помещении, в котором установлен котел,

запрещается хранить и использовавать взрывоопасные или легковоспламеняющиеся материалы (например, бензин, бумагу, краски и т. п.);

При сливе теплоносителя из котла

убедитесь, что температура теплоносителя низкая, иначе существует вероятность получить ожог;

• регулярно проверяйте давление в системе

отопления. Запрещается эксплуатировать котел, если система отопления разморожена или обнаружены утечки теплоносителя из системы отопления;

• при прекращении подачи газа необходимо

выключить котел, закрыть подачу газа и обратиться в газовую службу или сервисную организацию.

*например. TPG 800 01

Газовые котлы Protherm Рысь

Котлы Protherm Рысь представляют собой установки нового поколения. До недавнего времени они имели конвекционный тип конструкции, но теперь они выпускаются только в конденсационном варианте.

Это двухконтурные модели, способные одновременно обеспечивать жилище и отоплением, и горячей водой. Особенностью этого типа конструкции является использование дополнительного нагрева с помощью тепла, полученного при конденсировании водяного пара, присутствующего в отработанных газах.

Все котлы «кошачьих» серий предназначены для настенного монтажа, поэтому отличаются компактностью, относительно малым весом, привлекательным внешним видом. Установки проходят строгий контроль качества, тестирование состоит из проверки по 300 параметрам.

ВАЖНО!
Масса котла Рысь значительно снижена из-за использования литого теплообменника из сплава алюминия и кремния. При высоких эксплуатационных качествах, этот узел почти вдвое легче традиционных конструкций из меди или нержавеющей стали

Кроме того, этот сплав устойчив к появлению известковых отложений и позволяет увеличить временной интервал между очистками котла до 5 лет. При этом, ежегодное ТО необходимо проводить в любом случае.

Отличительные особенности

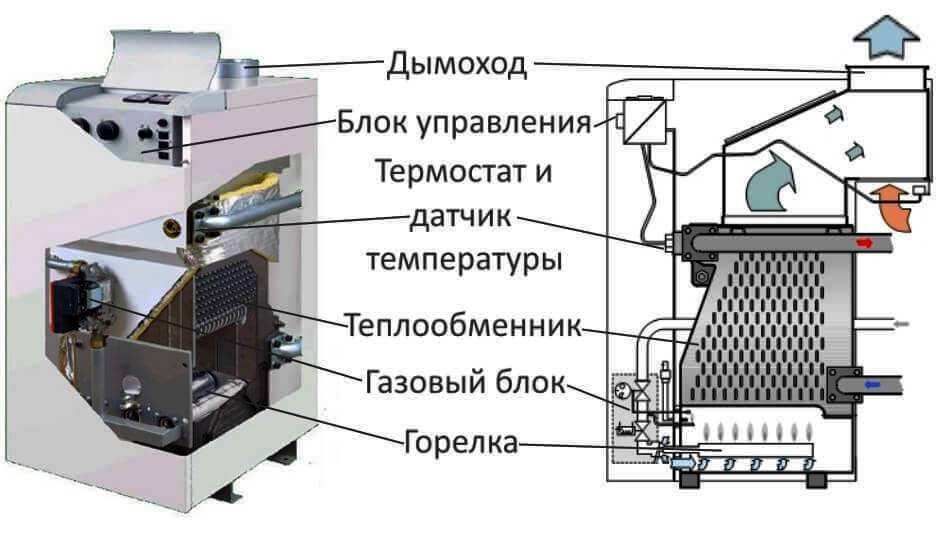

Напольный отопительный котел Медведь работает на газовом топливе, в зависимости от модификации: TLO, KLOM,PLO и KLZ, имеет разные конструкционные решения по организации работы горелочного устройства, дымоотводной системы и движения теплоносителя в контуре.

Главные отличия напольных газовых котлов Protherm Медведь:

  1. Модуляция тепловой мощности, с корректировкой расхода газа и экономией энергоносителя в переходных отопительных периодах.
  2. Электророзжиг котла, с закрытой топочной камерой, обеспечивает 100% автоматизацию топочного процесса горения.
  3. Чугунные теплообменные аппараты для отопительного контура увеличивают срок эксплуатации котла на 5-8 лет, по сравнению со стальным и медным вариантом
  4. Высокий КПД, вплоть до максимально достигнутого уровня 92 %, снижает себестоимость выработанной тепловой энергии и сроки окупаемости котельного оборудования до 3-4 лет.
  5. Доступный ремонт газового котла из-за развитой сети сервисных служб.
