Устройство двухконтурного газового котла Protherm — отопительный прибор для вашего дома + отзывы владельцев

Руководство по монтажу, Введение

  • Изображение
  • Текст

17

Монтаж должен производиться, на основании проекта, квалифицированным специалистом лицензированного специализированного предприятия, который несет ответственность за надлежащий монтаж и выполнение существующих правил, предписаний и нормативных актов.

При установке котла на основание из горючих материалов (например, дерево, ПВХ и т.п.) котел должен монтироваться на подложку из негорючих материалов.

Предупреждение:

Во время работы температура котла в верхней части (прежде всего, с боковых сторон и верхней панели) может превышать температуру окружающей среды почти на 50 °C. Минимальное рабочее пространство, которое необходимо оставлять свободным вблизи котла, должно быть таким, чтобы можно было свободно и безопасно производить ремонтные работы и сервисное обслуживание (рекомендуется оставлять минимально 300 мм с каждой стороны и минимально 600 мм перед котлом).

Способ отвода продуктов сгорания для данного котла – в дымоход с постоянной тягой 2 Па. Размер выхода для подсоединения дымохода меняется в зависимости от мощности котла:

— для котлов PROTHERM 20, 30 KLZ — Ø 130

мм,

— для котлов PROTHERM 40 KLZ — Ø 150

мм,

— для котлов PROTHERM 50 KLZ — Ø 180

мм.

Предупреждение:

Запрещается помещать в дымоход предметы, препятствующие прохождению продуктов сгорания (например, различные типы теплообменников для использования остаточного тепла). Дымоход не входит в объем поставки котла.

Конструкция дымохода должна соответствовать всем нормам и требованиям, установленным законами и

Котел Protherm KLZ применяется в качестве теплогенераторов в автономных системах водяного отопления.

Предупреждение:

Ввод котла PROTHERM KLZ в эксплуатацию может проводить только аттестованный фирмой Protherm специалист специализированной организации.

Для установки котла, его введения в эксплуатацию, гарантийного и послегарантийного ремонта служит сеть авторизованных сервисных центров.

Газовый отопительный котел предназначен для установки внутри зданий в жилых или хозяйственных помещениях, при обязательном соблюдении действующих в данной местности норм и правил размещения газовых аппаратов, а также требований к помещениям для их установки.

В качестве теплоносителя в системе отопления должна использоваться вода с карбонатной жесткостью до 3,0 моль\куб.м. (6,0 мг-экв\л, 16,8 dH), бесцветная, чистая, без осадков. При более жесткой воде во избежание образования накипи следует произвести снижение жесткости воды.

При установке котлов следует руководствоваться действующими в данной местности СНиП, Правилами безопасности в газовом хозяйстве, ПУЭ, ПТЭ\ПТБ электроустановок потребителей, другими действующими в данной местности нормами и правилами, а также местными предписаниями газо- и электроснабжающих организаций.

На неисправности, возникшие вследствие образования накипи или отложений грязи в самом котле или отопительной системе, гарантия не распространяется.

Согласование выбора места установки, а также организация приточно-вытяжной вентиляции проводится в установленном для данной местности порядке в соответствии с действующими для данной местности нормативными документами.

Руководство по монтажу

Руководство по монтажу

Введение

Подключение комнатного термостата

Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.

Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.

Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.

Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.

Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.

ВАЖНО!
Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.

Почему растет давление в приборе

Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.

Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.

Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4%.

Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.

Основная поломка расширительного бака — разрыв мембраны. При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.

Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.

Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.

Чтобы избежать проблем


проверить герметичность

Также стоит раз в неделю контролировать в системе давление воды. При необходимости можно долить нужное количество воды. Делать это следует только после того, как отопительное оборудование полностью остынет.

Нелишним будет прочистка фильтров, а также грязевиков. Делать это стоит примерно раз в месяц или же каждые три месяца. Все зависит от степени загрязнения.

Если возникает утечка газа, то котел Протерм следует отключить и перекрыть газовый клапан. Не стоит пытаться собственными силами устранить проблему. Для этого необходимо вызвать специалиста из ближайшего сервисного центра.

На что обратить внимание при выборе?

Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:

1. Тип камеры сгорания

Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.

При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.

2. Тип котла

Бывают классические (конвекционные) и конденсационные устройства.

Классические настенные газовые котлы с двумя контурами, рейтинг 2020 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.

Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.

3. Материал теплообменника

Теплообменник устройства может изготавливаться из таких материалов:

  • Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
  • Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
  • Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.

Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.

4. Мощность котла

В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.

5. Наличие встроенного бойлера

Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.

Распространённые ошибки и неисправности

Некоторые наиболее распространённые неисправности газовых котлов фирмы «Протерм» вполне можно устранить самостоятельно, но исправление самых сложных ошибок необходимо доверить профессионалам сервисного центра.

Ошибка/неисправностьКод/обозначениеСпособы устранения
Пониженный уровень давления в агрегате или отопительной системеF0Проверить работоспособность датчика давления, убедиться в отсутствии кабельных повреждений и целостности платы котлового управления
Отсутствие пламени в горелкеF1Проверить работоспособность аварийного термостата и трансформатора розжига, убедиться в подаче газа и целостности газового клапана, произвести перезапуск
Быстрый перегрев газового котлаF3Исключить засор в водяном фильтре и насосе, проверить работоспособность теплообменника, выполнить замену незамерзающей смеси
Обрыв в цепи температурного датчикаF4Проверить показатели сопротивления на датчике, убедиться в целостности кабелей, соединяющих панель управления и датчик
Не распознаются входные сигналыF7Убедиться в работоспособности информационной панели, проверить панельные разъёмы
Размыкание цепи NTС-датчика и заземление ГВС-бойлераF8Прозвонить соединения, отсоединить и снова подсоединить элементы или полностью заменить датчик
Наличие короткого замыкания на тяговом датчикеF15Выполнить разборку и очитку клеммных соединений, очистить трубки, при необходимости произвести полную замену узла
Низкий уровень давления внутри контура отопленияF22Долить тепловой носитель до требуемого уровня, убедиться в полной герметичности системы и отсутствии течи
Стремительное нарастание температуры теплоносителяF24Заменить недостаточно производительное насосное оборудование и избавиться от завоздушивания в системе.
Неудачный первичный розжигF28Для устранения ошибки/неисправности необходимо привлечь специалистов обслуживающего центра
Активизация противоморозной защиты вентилятораF33
Повтор ошибки датчика на давлениеF75

Современная отопительная техника от производителя из Словакии, к категории которой относятся одно- и двухконтурные газовые котлы Рrоthеrm, отличается высокой надёжностью и модельным многообразием. Эти добротные и недорогие котлы европейского качества из «среднего класса» вполне заслуженно пользуются популярностью и неизменно востребованы отечественными потребителями.

F81

Отказ циркуляционного насоса котла Протерм. Причин хватает: и с механической частью, и с электрической схемой. На практике ошибка убирается чисткой кинематики (удалением грязи с крыльчатки, накипи с вала) и смазкой.

Советы

Основная причина ошибок котла Протерм – сбой в работе электронной платы при скачках напряжения или отключении питания. Начинать решение проблемы нужно с нажатия кнопки Reset (перезапуск) или «Сеть». Если ошибка ложная, уберется.

Коды неисправностей котла Протерм формируются электронной схемой платы управления. Ее диагностика на дому, без стенда-имитатора, невозможна. Причина часто определяется осмотром ЭПУ, проверкой надежности присоединений. Обнаружить темные пятна от термического воздействия, оплавленные (поврежденные) корпуса деталей, обрывы дорожек, конденсат – для этого сервисный мастер не требуется

Особое внимание пыли – накапливая влагу, слой превращается в проводника тока. Аккуратное удаление загрязнений, просушка ЭПУ нередко убирает ошибки котлов Протерм.. Количество ошибок, указанных в инструкциях на газовые модели Protherm, исчисляется десятками

В статье рассмотрены те, для устранения которых не требуются профессиональные знания, опыт. Если решить проблему не удается, внимательно изучить руководство пользователя, обратиться в авторизованный сервисный центр. Ориентироваться на советы различных «знатоков» не следует – газовое оборудование взрывоопасно, да и котлы Протерм отличаются конструкцией. Цена на агрегаты Protherm высокая, и «самодеятельность» при устранении ошибки может обернуться значительными незапланированными расходами

Количество ошибок, указанных в инструкциях на газовые модели Protherm, исчисляется десятками. В статье рассмотрены те, для устранения которых не требуются профессиональные знания, опыт. Если решить проблему не удается, внимательно изучить руководство пользователя, обратиться в авторизованный сервисный центр. Ориентироваться на советы различных «знатоков» не следует – газовое оборудование взрывоопасно, да и котлы Протерм отличаются конструкцией. Цена на агрегаты Protherm высокая, и «самодеятельность» при устранении ошибки может обернуться значительными незапланированными расходами.

Технические характеристики

Прежде чем отдать предпочтение той или иной модели оборудования, стоит ознакомиться с ее техническими характеристиками. Что касается газового котла Protherm, то его мощность составляет 24 кВт. Максимальная потребляемая тепловая мощность достигает 25,3 кВт. Это настенное оборудование относится к традиционному типу газовых котлов, диаметр дымохода которых составляет 80 мм.

Вас может заинтересовать дополнительное давление сжиженного газа. В случае с данной моделью этот параметр составляет 0,03 бара. Сжиженный газ расходуется в объеме 1,02 кг/ч. Модель имеет расширительный бак, объем которого 7 л. Подключение газа осуществляется с параметрами, равными 3/4 дюйма. Весит устройство 29,5 кг, этот параметр необходимо учитывать перед навешиванием конструкций на стену. Габаритные размеры устройства равны 700х280х410 мм.

Подключение водопровода или бойлера осуществляется с учетом параметров, которые равны 1/2 дюйма. Температура отопления на выходе составляет 85°C. При 30°C теплоносителя производительность будет равна 10,7 л/мин. Допустимое давление природного газа – 0,013 бара.

Если вас интересуют технические характеристики «Протерм Ягуар» 24 кВт, то вы должны поинтересоваться ещё и максимальным расходом природного газа, он составляет 2,73 м3/ч. Потребляемая мощность – 98 Вт. При стопроцентной тепловой мощности коэффициент полезного действия равен 90,2%. Конструкция предусматривает наличие закрытой камеры сгорания.

Электрокотел для отопления дома Protherm

08 Март 2012 Новости, Советы специалиста, Электрика для дома, Электрообогрев дома

Кроме самодельных электрокотлов в своей практике приходится подключать и котлы заводского изготовления, как отечественные, так и импортные как например котел Protherm.

Вот о этой марке электрокотлов я и хочу вам рассказать.

Ценовая категория у таких электрокотлов довольна высокая, около 20 тыс. руб. в зависимости от мощности там плюс-минус несколько тысяч.

Вот какое впечатление на практике произвел на меня электрокотел Protherm Скат 14К.

Изготавливают котлы в Словакии, в городе Скалица.

Сделан он очень качественно и добротно, все детали смонтированы очень компактно и в то же время доступны для обслуживания.

Видно что производители немало поломали голову над внутренним устройством электрокотла.

Все электрические провода и соединения с ними тоже очень высокого качества, да практически все внутреннее содержание электрокотла от производителей ведущих фирм мира- на самом высоком уровне качества.

Даже честно говоря смотреть приятно, профессионал сразу может определить высокую надежность в работе такого котла даже по комплектующим деталям.

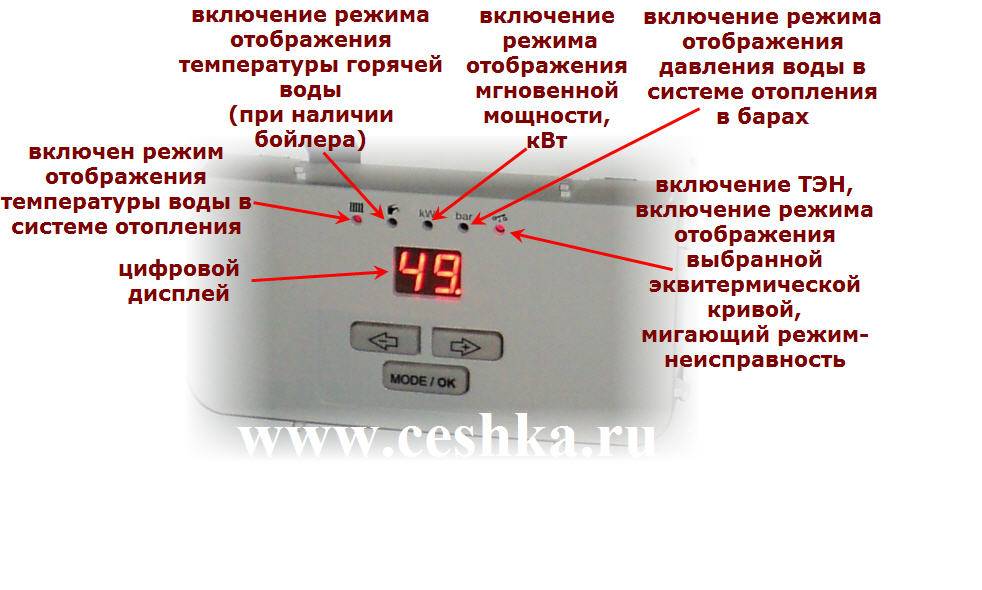

Итак, на передней, лицевой части котла находится цифровое табло с кнопками управления и индикацией:

Сам интерфейс очень понятный и разобраться в настойках очень просто.

F32, 33, 35, 36.

Ошибки связаны с вентилятором (характерны для Протерм Гепард серии Турбо). Указывают на несоответствие числа оборотов выбранному режиму.

Рекомендация: проверить положение клавиши переключателя «Зима/Лето», состояние электрической цепи вентилятора и датчика (прессостата) котла.

Вероятные причины ошибки

  • Засорение импульсной трубки.
  • Оледенение дымохода.
  • Изменение направление ветра. Ошибка котла появляется в первый же отопительный сезон. Причина: неграмотно составленная схема канала дымоудаления (без учета розы ветров), непрофессиональный монтаж (нарушение герметичности). Все это приводит к недостаточной тяге и ошибке Протерм Гепард.

Protherm Гепард 23 MOV

Технические характеристики:

  • котел двухконтурного типа;
  • в нем установлена открытая камера сгорания;
  • объем расширительного бачка равен 5 л;
  • производительность выдачи горячей воды составляет 1,5–11 л/мин;
  • потребляет мощность в диапазоне от 10,4 до 25,8 кВт;
  • полезная мощность составляет 9–23,3 кВт;
  • температура горячей воды регулируется от 38 до 60 °C;
  • габаритные размеры (В/Ш/Г) – 742/410/311 мм;
  • вес равен 31 кг;
  • теплообменник – пластинчатый из нержавеющей стали;
  • работает под давлением 1–10 атм;
  • расход сжиженного газа составляет 1,9 кг/ч, а природного – 2,73 м³/ч;
  • производительность равна 90,3%.

Описание модели

Настенный котел отопления имеет встроенный ЖК-дисплей и механическое управление с помощью кнопок. На экране отображаются данные работы прибора, что позволяет постоянно контролировать отопительный процесс. Надежная горелка изготовлена из хромово-никелевого сплава.

Управление осуществляется при помощи комнатного термостата. Безопасность работы прибора обеспечивают встроенные датчики контроля тяги, расхода воды, контроля пламени.

Котел оснащен функциями антизамерзания, защиты от заклинивания трехходового вентиля и насоса. Встроенная система диагностики контролирует состояние устройства, находит и определяет неисправности.

Преимущества и недостатки

Прост в монтаже и обслуживании, эргономичен, надежен, компактен, работает в режимах «зима-лето-отпуск». Большое количество сервисных настроек позволяет выбрать наиболее удобный режим работы.

Недостатками являются слабая мощность, большой расход газа, чувствительность к примесям в воде. При нагреве воды отключается отопление и наоборот.

Невозможна установка в помещениях без дымохода, к обустройству которого предъявляются определенные требования. Требует дополнительного притока воздуха, нельзя использовать в комнате с принудительной вытяжкой.

Монтаж и инструкция

При получении отопительного прибора следует проверить комплектацию, внешний вид, гарантийный талон и наличие полной инструкции по эксплуатации. Установка, подключение, настройка и первичный запуск котла отопления должны производиться только специалистом фирмы-производителя.

При эксплуатации надо учитывать следующие пункты:

  • ремонт, замена частей или деталей оборудования производятся в специальных сервисных центрах;
  • изменение различных параметров настроек также должен выполнять специалист;
  • все надписи на корпусе котла должны сохраняться на протяжении всего срока эксплуатации;
  • несоблюдение этих пунктов во время гарантийного срока дает возможность фирме отозвать гарантию.

Какой ремонт можно выполнить самостоятельно?

При покупке газового котла на руки пользователю выдают техническую документацию и инструкцию. В последней производители указывают перечень возможных неполадок, которые допустимы для самостоятельного устранения.

Для предотвращения серьезных проблем современные газовые котлы оборудованы датчиками и сенсорами, которые контролируют правильность работы всех элементов и сигнализируют о появлении сбоев и неполадок. Это позволяет предупредить появление более серьезной поломки. Система самодиагностики выводит код ошибки на цифровой экран – так она показывает, где именно находится проблема.

Если выявленная поломка не указана в инструкции, то для ее устранения следует вызвать мастера.

Рассмотрим наиболее распространенные поломки газовых котлов, которые можно устранить самостоятельно:

  1. При засорении теплообменника происходит перегрев газового котла и понижение эффективности его КПД. В этом случае нужно промыть теплообменник специальными реагентами и установить его обратно.
  2. Если горелка коптит или затухает, то возможно причина кроется в засорении форсунок или фитиля. Требуется их почистить.
  3. Патрубок для подачи топлива также нередко засоряется и требует периодической очистки.
  4. Если исчезла тяга в дымоходе, скорее всего, он забился сажей или посторонними предметами. Тогда следует вычистить трубу.
  5. Если из газового котла начала вытекать вода, то причиной этого может стать чрезмерное ее давление в системе. Нужно его отрегулировать. Также протечка может происходить из-за разгерметизации швов на трубопроводе. Тогда следует вызвать специалиста, который устранит поломку.
  6. На котле образовывается излишняя конденсация. В этом случае потребуется его утеплить или улучшить вентиляцию в помещении.
  7. Агрегат может блокироваться при включении, если в системе наблюдается нехватка теплоносителя. Исправляют это увеличением его объема.

Если Вы не уверены в том, сможете ли устранить появившуюся проблему, то обращайтесь в сервисный центр.

Защитные функции автоматики:

Защита котла от замерзания воды (при менее +8гр. температуры воды насос автоматически начинает гонять воду)

Защита насоса от заклинивания

Запоминание установленных параметров при перебоях в электроснабжении

Предохранительный клапан с давлением открытия 3 бара

А так выглядит подключенный к системе отопления котел Protherm. Виден и стрелочный указатель давления воды в системе отопления.

Для примера показываю вам полностью подключенный и установленный в подвале частного дома отопительный электрокотел Protherm.
