Пошаговая инструкция по эксплуатации газового котла Baxi: от монтажа до самостоятельной настройки и первого запуска

Особенности

Baxi Main 24 Fi — двухконтурный котел, способный одновременно обеспечивать подачу горячей воды и нагрев теплоносителя для систем отопления или теплого пола. Цифры 24 обозначают мощность котла (24 кВт), а буквы Fi — турбированную камеру сгорания.

Она имеет закрытую конструкцию, обеспечивающую герметичность и чистоту окружающего воздуха. Режим горения поддерживается вентилятором, подающим поток воздуха на горелку.

Основная особенность котлов Baxi Main 24 Fi — битермический теплообменник. В отличие от других серий, использован не два раздельных, а один объединенный вариант.

Он представляет собой конструкцию, в которой внутри трубки установлена еще одна, имеющая форму, близкую к ромбу.

По внешней стороне походит теплоноситель, а по внутренней, ромбической — горячая вода. Поток ОВ получает тепловую энергию от горелки, а ГВС — от теплоносителя. Такая конструкция делает устройство котла более простым, компактным, упрощает регулировку и настройку.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибкиТип неисправностиРешение
Е01-02Отсутствие теплоносителя в системе (сбой работы датчика протока)Подпитка системы, замена датчика
Е03Отсутствие пламениПрочистка форсунок, подача газа, ремонт системы розжига
Е04Ложное свидетельство о наличии пламени (пробой искры на датчик)Удаление капель воды с платы, изоляция или замена датчика
Е05Обрыв датчика температуры ОВВосстановление контакта
Е06КЗ датчика температуры ОВЗамена датчика
Е07Обрыв датчика температуры ГВСВосстановление контакта
Е08КЗ датчика температуры ГВСЗамена датчика
Е09Отказ вентилятораРемонт или замена устройства
Е10Сбой в работе системы дымоудаленияПрочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13КЗ датчика протока ОВЗамена датчика
Е15Неисправность или отказ платы управленияРемонт или замена платы
Е16Превышение допустимой температуры нагрева котлаОчистка теплообменника от накипи, подпитка системы водой
Е18Перегрев датчика дымоудаленияРемонт или замена датчика
Е27КЗ или обрыв датчика давления воздухаЗамена датчика

Принцип работы

Внутри котла установлена плата управления, которая руководит всеми действиями узлов агрегата. В ней имеются специальные контакты, которые по умолчанию соединены специальной перемычкой. Они используются для подключения термостата.

Пока стоит перемычка, работа системы подчинена собственной логике — задана температура теплоносителя, котел подогревает ОВ до заданных параметров и отключается при их достижении до момента, пока вода не остынет до нижнего предела.

При подключении термостата перемычку удаляют. Устройство оказывается включенным в разрыв, поэтому все управление работой котла переходит к нему. Процесс работы становится более ровным, прекращаются частые запуски и остановки нагрева. Температура воздуха меняется более плавно.

Такой способ контроля дает более удачный эффект, позволяя сократить потребление газа и серьезно сэкономить на обогреве.

Основные неисправности и методы устранения

Отказ или сбой работы любого узла установки сразу определяется соответствующим датчиком, который сигнализирует на плату управления и отображается определенным кодом.

Наиболее распространенные ошибки:

  • Е01. Отсутствие пламени. Нет газа, отказ системы электрического розжига, загрязнение горелки.
  • Е02. Перегрев термостата. Причина — слой накипи или отсутствие ОВ в системе.
  • Е03. Отсутствие воздушного потока. Проверить работоспособность вентилятора или заменить его на новый.
  • Е05. КЗ или отказ датчика ОВ.
  • Е06. КЗ или отказ датчика ГВС.
  • Е10. Падение давления ОВ. Протечка в контуре, теплообменнике или ином узле.
  • Е25-26. Отказ циркуляционного насоса или соответствующего датчика.
  • Е35. Ложный сигнал о наличии пламени на горелке. Возникает при появлении капель воды на плате управления или искры между датчиком и платой.
  • Е96. Спад напряжения питания.

Полный перечень приводить нет смысла, так как их много и помнить все незачем. При появлении той или иной ошибки надо прочитать в инструкции, что она означает и сбросить ее нажатием кнопки «R». Если ошибка появляется вновь и вновь, необходимо отключить котел и вызвать мастера.

Устройство и основные элементы

По своему устройству агрегаты ТМ Бакси мало чем отличаются от прочих газовых котлов. Состоят они из нескольких компонентов.

Газогорелочное устройство

В состав данного узла входит несколько элементов:

  1. Газовая горелка: в самых доступных моделях устанавливается горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится такие горелки периодически гасить, а потом снова поджигать. В наиболее дорогих котлах Бакси установлены модуляционные горелки, мощность которых регулируется плавно. Такие горелки работают постоянно и в самом оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
  2. Комбинированный газовый клапан: разрешает или блокирует подачу газа в горелку в зависимости от сигналов устройств автоматики.
  3. Блок розжига: состоит из электронной схемы и электрода. Поступающее на него сетевое напряжение данный блок преобразует в высоковольтные импульсы большой частоты, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях – между двумя электродами) вспыхивает искра, поджигающая на горелке газо-воздушную смесь.

Камера сгорания у котлов ТМ Бакси является закрытой, то есть воздух в нее забирается с улицы. Исключением является только модель Luna-3 Comfort 240i, обладающая открытой камерой.

Патрубок для подключения линии газоснабжения расположен посредине между патрубками для подключения отопительной системы.

Теплообменник

Вторые благодаря высокой теплопроводности являются более эффективными.

Удачная конструкция теплообменника позволяет усваивать 90,8% вырабатываемого в камере сгорания тепла (у некоторых моделей КПД чуть меньше – 88,7%).

Кроме основного теплообменника в отопителе Бакси может находиться еще один, предназначенный для приготовления горячей воды. Такие котлы называют двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут греть воду во внешнем бойлере.

На входе в теплообменник установлен сеточный фильтр.

Система автоматики

Во всех агрегатах данной марки применена энергозависимая автоматика. Общая потребляемая мощность котла в зависимости от модели составляет 135 или 165 Вт. У большей части моделей, например, Luna-3, Eco-3, Slim, Nuvola, автоматика является погодозависимой.

Это означает, что помимо таймера и комнатного термостата к ней можно подключать уличный термодатчик. Учет погодных условий позволяет системе своевременно переключать котел в оптимальный режим, что делает систему отопления более экономичной.

В настенной модели Luna-3 Comfort (котел 3-го поколения) вместо комнатного термостата используется термодатчик.

Внутренности котла Luna

Анализируя поступающую с него и с уличного термодатчика информацию, этот котел сам рассчитывает зависимость температуры теплоносителя от температуры воздуха на улице. Такое свойство называется самоадаптацией.

Какими функциями обладает

Функционал котла включает следующие возможности:

  • Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
  • Нагрев и подача к точкам разбора горячей бытовой воды.
  • Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
  • Настройка режимов работы, регулировка параметров отопления и ГВС.
  • Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
  • Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ!
Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение.

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

  • двухтрубная для домов большой отопительной площади;
  • однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
  • комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

  1. Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
  2. Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
  3. Нагретый теплоноситель поступает на подачу системы отопления.
  4. От подающего трубопровода идут ответвления к каждому прибору отопления.
  5. Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

  1. Газовый котел устанавливается на стену в кухне.
  2. Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
  3. Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
  4. Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
  5. Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
  6. В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему “теплый пол”.

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают “теплый пол”, который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Диапазон цен

Диапазон цен на котлы всех серий Baxi Luna 3 находится в пределах 50-67 тыс.руб. (модели серии Comfort могут стоить до 80 тыс.).

Такой большой промежуток возникает из-за наличия разных моделей и вариантов комплектации. При планировании покупки следует учесть, что к этой сумме придется прибавить несколько видов расходов на дымоход, на дополнительные устройства — стабилизатор и водяные фильтры.

Кроме того, гарантийное обслуживание производится только на основании договора, за заключение которого также придется заплатить.

ОБРАТИТЕ ВНИМАНИЕ!
Важно! Большинство сервисных организаций требуют, чтобы монтаж и первый запуск выполняли работники сервиса. В противном случае в гарантийном ремонте может быть отказано

Как настроить максимальное и минимальное давление газа?

Настройка максимального давления газа производится следующим образом:

  • следует открутить винт на штуцере и подсоединить манометр;
  • открыть газовый кран и установить переключатель режимов в положение «зима»; необходимо убедиться, что агрегат работает на максимальной мощности; установить высокую производительность можно и в режиме ГВС – для этого следует поставить регулятор горячего водоснабжения на максимум и включить кран со скоростью протока 10 л/мин;
  • проверить давление на горелке с помощью манометра, показатель должен соответствовать максимальному давлению, указанному в характеристиках агрегата;
  • при необходимости можно снять с клапана колпачок и вращением регулировочного винта установить соответствующее значение давления.

Также можно настроить минимальное давление:

  • установить переключатель режимов в положение «0»;
  • отсоединить контакты датчика температуры;
  • перевести рукоятку в положение «зима»;
  • подключить контакты температурного сенсора;
  • с помощью винта на газовом клапане установить минимальную мощность согласно техническим характеристикам агрегата;
  • выключить котел и отсоединить манометр, закрутить винт на штуцере.

Ошибки газовых котлов Baxi и способы их устранения —

В небольших квартирах, особенно в межсезонье, рекомендуется настраивать газовый котел на минимальный режим работы. У агрегатов Baxi наименьшая мощность составляет 40% максимальной. Например, для модели на 24 кВт минимальная производительность составит 9 кВт.

Чтобы перевести газовый котел Baxi на другой тип топлива, достаточно просто поменять форсунки в горелке. После перехода на другой газ придется снова настроить максимальную или минимальную мощность.

Как избавиться от «тактования» газового агрегата?

Если мощность газового котла превышает необходимую, часто возникает такая проблема как «тактование» – частое включение-выключение. Это очень негативно сказывается на состоянии узлов устройства и приводит к их повышенному износу, а также к перерасходу топлива.

У газовых котлов Baxi можно задать значение минимальной продолжительности между включениями. Заводские настройки обеспечивают интервал 3 минуты, имеется возможность увеличить это значение до 10 минут.

Если Ваша модель агрегата Baxi не оснащена термостатом, то рекомендуется его приобрести и подключить. Управление газовым котлом при помощи данного устройства позволит сэкономить топливо и предотвратить повышенный износ оборудования.

Источник

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ!

Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Немного теории о монтаже газового котла

Не смотря на простоту в монтаже, не рекомендуется производить монтаж газовых отопительных котлов, собственными силами. Это связано с тем, что потребуются навыки в газовой сварке и опыт работы с газовыми трубопроводами. Однако необходимо знать несложные теоретические основы, для контроля качества монтажа и последующей безопасной эксплуатации газового котла:

  1. Перед монтажом отопительного котла, необходимо отключить газопровод и подачу воды в систему.
  2. В случае если необходимо изменить направление и местоположение газопровода, запрещается производить горячее и холодное гнутье труб. Все углы и повороты должны выполняться при помощи отводов. Это необходимо для предотвращения образования свищей и уменьшения диаметра на поворотах трубопровода.
  3. При проводке трубопровод сквозь стену или перегородку, необходимо устройство гильз из труб большего диаметра. Длина гильзы будет равняться толщине стен (без учета штукатурки), а диаметр должен быть больше диаметра газопровода на две шкалы. Полость гильзы, после прокладки через нее газопровода, заполняется пропитанной паклей и замоноличивается раствором. Это делается для предотвращения создания трения и нагрузок на газопровод при землетрясении и работе здания при перепадах температуры.
  4. Все трубопроводы, должны быть очищены и окрашены масляной краской за два раза.
  5. Запрещается вносить изменения в систему отопительного котла. Все необходимые настройки, вносятся через панель управления.
  6. В случае необходимости, что бывает довольно редко, ремонт газовых котлов Baxi, должны проводить специалисты.

Конденсационный котел, вид изнутри

Правильно подобрать газовый котел, помогут продавцы консультанты. Но, не помешает также и самому знать критерии выбора:

  1. Самое главное, это определиться с необходимой мощностью котла. Для отопления 1м 2 помещения потребуется 0,1кВт мощности.
  2. Одноконтурный или двухконтурный. Большинство пользователей склоняются ко второму варианту, в виду его универсальности.
  3. Настенный или напольный. Это зависит от функциональности помещения, где будет использовать газовый котел. В большинстве случаев, удобно применение настенных котлов.
  4. Цветовое решение, которое бы подошло к существующему дизайну.
  5. Рекомендуется предварительно ознакомиться с тем, какие газовые котлы отопления baxi отзывы имеют. Информации, об этой торговой марке, в СМИ и интернете предостаточно.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ!
Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Устройство котлов Бакси

Рассмотрим базовое устройство котла Baxi. Схема принципиальная напечатана в инструкции по эксплуатации к каждой конкретной модели, но основные узлы будут одинаковы.

Вверху расположен дымоход. Сразу под ним установлен вентилятор с трубкой Вентури и вытяжной колпак для вывода продуктов сгорания. Ниже находится первичный теплообменник, имеющий вид радиатора и змеевика, чуть левее предохранительный термостат и датчик температуры отопления NTC.

По центру располагается камера сгорания, внутри которой стоит горелка и электроды розжига и ионизации пламени. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

С правой стороны из теплообменника выходит вниз труба, подключенная к расширительному баку и циркуляционному насосу. Насос оснащен автоматическим клапаном стравливания воздуха. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

С левой стороны опускается труба, на которой установлено гидравлическое реле давления и предохранительный клапан на конце. Из нее выходит вода в отопительную систему. Между собой эти трубы соединены автоматическим байпасом.

В двухконтурных моделях дополнительно установлен вторичный пластинчатый теплообменник, датчик приоритета ГВС и трехступенчатый клапан. Серии моделей Бакси Луна 3 Combi и Nulova 3 оборудованы бойлером косвенного размера небольшого объема.

Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Спереди установлена электронная плата управления. В электросхеме, напечатанной в руководстве по эксплуатации, показано к каким местам на ней подключены все элементы и датчики котла. По ней можно разобраться, как работает электрическая часть оборудования.

Снаружи установлен стальной кожух, на котором снизу стоит электрическая панель управления с кнопками включения и выбора режима работы. В современных моделях устанавливается дисплей для вывода технических данных и кодов ошибок в случае неисправности.

СБОРКА БЕЗ ПРОКЛАДОК

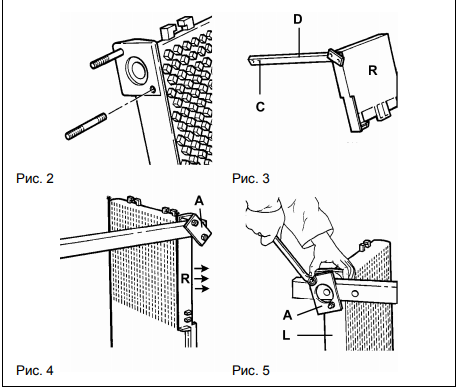

Корпус топки состоит из трех видов деталей: крайняя левая секция (L), серединные секции (M) и крайняя правая секция (R) (см. рис. 1 и 7).

ввинтите шпильки (короткой стороной резьбы) во все резьбовые отверстия чугунных деталей (см.

рис. 2).

  • установите выпускной коллектор (D) на крайнюю правую секцию при помощи одной из  пластин (A)  (см. рис. 3 и 4).
  • установите таким же образом крайнюю левую секцию (см. рис. 5).
  • установите на пол на окончательное место крайнюю секцию, через которую осуществляется выход (в нашем примере левая секция), и проверьте центровку 1 забора во фланце «A» (см. рис. 5). Другая крайняя секция пока остается сдвинутой (~20мм) для удобства монтажа серединных секций (см. рис. 4).

  • наклейте уплотнительные ленты из стекловолокна в передние и задние канавки на одну поверхность каждой серединной секции с помощью неопренового клея, поставляемого в комплекте с котлом. Такая же операция проводится и с крайней правой секцией (излишек ленты остается сверху) (см. рис. 6).
  • установите серединную секцию, опираясь на крайнюю секцию со стороны выхода и на коллектор. Повторите эту операцию для всех серединных секций (см. рис. 7).

Внимание: Необходимо постоянно нажимать на крайнюю секцию в направлении стрелки (см. рис

8), при установке последней секции слегка отвернуть пластину «A», прижать секцию и затем завернуть пластину.

установите на место три установочных штыря (T) и отрегулируйте расстояние B спереди и сзади (см.

таблицу и рис. 13).

установите задний коллектор (E) (см. рис. 9). Наваренная на коллектор центровочная шпонка обеспечивает точную установку коллектора по отношению к прижимной скобе (F). Закрепите прижимную скобу с помощью двух гаек на каждом конце.

Заключение

Использование напольного котла Бакси позволяет получить от установки максимум пользы и эффективности. Они позволяют сократить потребление газа, что в конечном счете снижает срок окупаемости и дает возможность получить относительно дешевое отопление и подачу ГВС.

Производитель учел сложные технологические и климатический условия, в которых придется работать котлам, и адаптировал их к перепадам или пониженным значениям давления газа или воды, колебаниям электрического напряжения.

Установки устойчивы к внешним воздействиям, прочны и надежны, способны к выполнению своих функций в течение длительного срока службы.
