Выбираем фундамент в соответствии с особенностями дома
Классический мелкозаглубленный фундамент ленточного типа на уклоне разрешается сооружать при незначительном угле склона. Если это требование соблюдено, то подобное основание разрешено к применению.
Схема устройства стпенчастого фундамента ленточного типа на склоне
При более крутых уклонах наилучшим вариантом будет ленточный ступенчатый фундамент. Особенностью этой конструкции является то, что она возводится в форме ступеней, количество которых увеличивается по мере приближения к вершине уклона. Такое основание будет достаточно прочным и способным выдержать серьёзные нагрузки, исходящие со стороны склона.
Также заметим, что на склонах, где наблюдаются большие подвижки грунта, обустройством ленточного фундамента лучше вообще не заниматься, отдавая предпочтение основаниям другого типа. Вообще ленточные фундаменты рекомендуют на склонах монтировать лишь в тех случаях, если уклон расположен под небольшим углом. Обустраивать мелкозаглубленный фундамент для дома ленточного типа следует после получения соответствующего разрешения от геодезических служб.
Построение ленточного фундамента на склоне всегда начинают с подготовительных работ. Мастеру нужно будет изучить место, на котором сооружается основание дома, потом хорошенько очистить его от мусора и, конечно же, отметить непосредственно место заливки фундамента. Выполняется эта работа с применением вспомогательных инструментов – рулетки и прочного шнура.
При обустройстве фундамента на склоне строительные специалисты советуют брать во внимание такие характеристики выбранной местности:
- Угол уклона. Этот параметр считается среди всех остальных основным, ведь именно от него будет зависеть выбор разновидности основания.
- Уровень залегания грунтовых вод. На основании этого показателя впоследствии определяется глубина, на которую следует опускать основание, а также делается выбор в пользу того или иного вида гидроизоляции.
- Почвенный состав. В соответствии с этим параметром подбирается глубина, на которой будет залегать фундамент, а также – обустраивается дренажная система.
Из-за влаги ослабляется устойчивость здания, а строительные материалы теряют свои функциональные возможности. Кроме того, вода может изменять рельеф склонов, постепенно смывая с них почву. Предотвратить осыпание грунта следует заблаговременно, до устройства фундамента. С этой целью предпринимается несколько эффективных мер:
- Создание растительных насаждений, состоящих из кустарников и деревьев с развитой корневой системой. Этот метод является одним из самых недорогих и действенных, позволяющих укрепить почву на склонах любой крутизны. Кроме этой функции деревья ещё и украсят природный ландшафт, расположенный вокруг строения.
- Механические системы, укрепляющие грунт. В основном они представлены металлическими распорками, вкопанными по всей поверхности уклона.

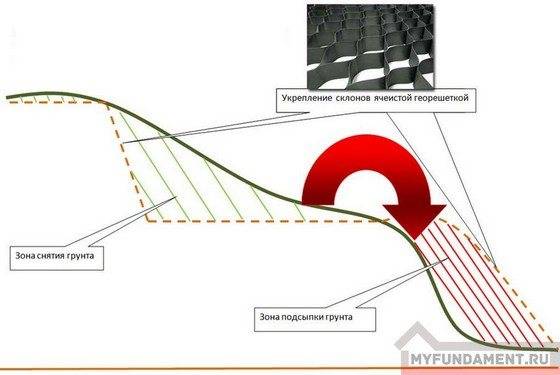

Схема безопасной подготовки участка на склоне под строительство фундамента
Прежде, чем начинать возведение фундамента на склоне, необходимо убедиться в том, что почва обладает хорошей несущей способностью, а уклон – достаточно устойчив. В строительстве считается, что наиболее безопасным градусом уклона на почвах песчаного типа считается уровень 27 – 31ºC. Если же строительство ведётся на глинистых почвах твердопластичного характера, или же на грунтах ледникового происхождения угол уклона может достигать и 70 ºC.
Ступенчатый фундамент на склоне
Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент. Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:
- Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
- Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
- Ступени располагаются по всей длине, ступенчатыми будут и стены дома.
Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.
Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше.Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке. Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.
Принципы возведения ленточных фундаментов на участках с уклоном
Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.
Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.
Участки с незначительным уклоном
При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:
В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.
Участки со средним уклоном
При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.
Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.
По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.
Участки с большим уклоном
Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.
Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.
Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.
Каково его устройство
Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.
Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.
Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.
Какой фундамент для дома на неровной поверхности выбрать?
В практике возведения коттеджей и частных домов на территориях с уклонами разного типа нашей компанией выбраны несколько наиболее выгодных вариантов оснований. Все они позволяют превратить недостаток неровного участка в достоинства и подчеркнуть уникальность возводимого коттеджа или дома.
Ленточный
Применяется при достаточно небольших перепадах высоты участка. Это связано с достаточно высокими затратами на создание самого основания. В ситуациях, когда уклон более 20%, возведение ленточного варианта не очень рентабельно, если отсутствуют планы создавать цокольный этаж, который может послужить дополнительным пространством для жилых и хозяйственных помещений. Отличие данного типа основания состоит в том, что он должен иметь идеальный горизонтальный уровень по верхней точке. Укладка обычно происходит до уровня промерзания грунта, так как более глубокое залегание приводит к лишним тратам на стройматериалы.
Ленточный фундамент устраивается из высококачественного бетона с обязательным армированием. Возводить данный тип основания лучше всего на почвах, не предрасположенных к пучинистости и заболачиванию. При необходимости на участках с небольшим уклоном проводят подсыпание грунта для выравнивания части склона, выделенной для фундамента.
Ступенчатый
Очень популярный и оригинальный способ устройства фундамента на неровных участках. Он используется, когда перепад территории остаточно высокий и участок позволяет создавать зонированные террасы. Принцип устройства состоит в том, что используется технология возведения ленточного основания с некоторыми уточнениями. На участке сооружаются террасы, которые сглаживают уклон и образуют отдельные площадки. Ступенчатый фундамент для дома на участке с уклоном укладывается на одинаковую глубину на каждой террасе, и соединяется перемычками или подпорными стенками.
Такая конструкция позволяет сэкономить на стройматериалах и работе специалистов. При этом конструктивная часть коттеджа может повторять изменение уровня фундамента, что является дополнительным стимулом создать уникальный загородный дом. На открытых пространствах все террасы также укрепляются различными способами, о которых скажем ниже.
Свайный
Самый распространенный вид фундаментов для участков с уклоном. Он основан на простом и элегантном решении – создание подпорных колонн для основания дома. Таким образом, всей конструкции придается определенное впечатление воздушности и легкости. При необходимости, пространство под полом закрывается декоративной отделкой, что все равно дешевле, чем возводить цельные стены фундамента. В практике применяются винтовые сваи с последующим бетонированием и созданием перемычек.
Уникальность свайного типа фундамента основана на качествах, позволяющих применять его в различных случаях:
- на пучинистых и нестабильных грунтах – это единственный вариант вооружения фундамента на склонах;
- на твердых почвах – если нет надобности создавать цокольный этаж, или когда конструкция дома достаточно легкая;
- совмещать с другими типами фундамента – с ленточным, ступенчатым, если этого требует конструкция коттеджа;
- при любых углах уклона участка – для свай вообще не принципиален перепад в высотах между крайними точками пятна застройки.
Свайный фундамент под ключ от профессионалов нашей компании позволит решить любой вопрос с неровными участками, разжиженными или подвижными почвами. Сваи вбивают в самый нижний слой почвы, гораздо ниже уровня промерзания. Кроме этого строительство такого типа фундамента происходит быстрее, чем любого другого. Отличительная черта свайного фундамента в том, что он не нарушает целостность склона, если вы собрались строить дом в лесном массиве.
Последовательность выполнения строительных работ
Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.
- Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
- Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
- Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.
Рытье траншеи для устройства фундамента ленточного типа с уклоном
- Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
- После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
- Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.
Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.
Что же выбрать
Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.
На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.
Достоинства и недостатки
К недостаткам данного типа основания можно отнести: прямую зависимость конструкции от строения и структуры грунта, необходимость учета направления нагрузок к осям ленты под углом, обязательность проведения тщательного исследования участка.
Также есть определенные противопоказания по климатической и гидрогеологической обстановке, которые проясняются до создания проекта и начала строительства.
Основные преимущества ленточного фундамента:
- Высокий уровень прочности и стойкости к нагрузкам в разных направлениях
- Устойчивость к воздействию внешних негативных факторов
- Высокий уровень несущей способности
- Возможность выполнить все работы своими руками, без привлечения тяжелой техники и множества работников
- Экономичность – скорость выполнения всех этапов, не очень большой объем земляных работ, сравнительно невысокий расход материалов
Как сделать своими руками?
Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.
Расчеты
Приступая к расчетам сечения кирпичных опор, руководствуются эмпирическими формулами для получения площади подошвы, подходящей для удержания нагрузки от сооружения.
На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.
При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.
Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.
Разметка
После предварительной очистки участка застройки, необходимо начать скрупулезную уборку от растительности всей этой территории. Для предотвращения неровностей на местности требуется сразу выполнить засыпку грунтом всех присутствующих углублений.
Когда строительная зона очищена и спланирована, приступают к выполнению разметки. Ее обеспечивают металлическими штырями, устанавливаемыми в точках размещения опорных столбиков. Далее приступают к земляным работам, начиная копать по отметкам ямы.
Земляные работы
Работа стартует с устройства выемок, в которых будут размещены подушки для кладки на них кирпича. Выемку грунта выполняют, учитывая габариты рассчитанных опор, а также обеспечивают зону для удобства кладки в углублении, достигающем 0,7 м.
Подготовка основы
Когда углубления выкопаны, на их дно засыпают десятисантиметровый песчаный и щебневый слой. Их непременно нужно утрамбовать. После этого на такую подушку укладывают гидроизоляцию, чтобы защитить от грунтовой влажности кирпич.
Усилить основание получится, если поверх рубероида выполнить заливку бетона слоем 15 см, внутри которого разместить арматуру. Спустя пару дней уже можно будет начинать кладку кирпичей, используя максимальный по крепости цементный раствор.
Кладка
Чтобы кирпичи надежно сцеплялись в прочную опору, требуется использовать хороший цемент (М-400 либо М-500).
При укладке непременно делают перетяжку каждых трех рядов армирующей сеткой. Выполняя кладку, нельзя забывать о проверке рядов на горизонтальность и вертикальность, используя строительный уровень.
По высоте опоры обязаны подниматься над уровнем грунта минимум на 20 см. Если горизонт имеет уклон, то это значение относится к самой верхней его точке.
Технология кладки предусматривает размещение в каждом ряду по 4 кирпича, тогда столбик будет квадратным и иметь внутри пустоту. Ее заполняют арматурой, после чего заливают бетоном, чтобы существенно укрепить возводимую конструкцию.
Гидроизоляция столбов
После завершения процесса кладки требуется дополнительно защитить столбики от влаги. Это мероприятие выполняют, используя битумную мастику по вертикали, а также мембраны для остановки подъема воды вверх.
Засыпка свободного пространства
Для обеспечения медленного высыхания раствора между кирпичами, благодаря чему он наберет максимальную прочность, необходимо выждать 7 суток.
Затем все оставшееся внутри углублений пространство нужно засыпать гравием либо щебнем. Такая технология позволяет нивелировать действие на опору сезонных грунтовых перемещений.
Гидроизоляция верхней части опор и забирка
Поверх кирпичных опор требуется проложить слой рубероида, а уже на него монтировать мауэрлат. Между столбами желательно возвести забирку — засыпку пространства грунтом, способным не допускать проникновение под нижнюю поверхность здания холодного воздуха.
Строительство ленточного основания на склоне
Основание в виде бетонной ленты пользуется большой популярностью у частных застройщиков, что объясняется простотой возведения и незначительными расходами. Однако к строительству ленточного основания на участке с уклоном следует подходить с особой ответственностью.
Как и любой строительный процесс, возведение фундамента проходит в несколько этапов.
Планирование участка
На первом этапе необходимо составить подробный план участка под строительство, расположенный на склоне какой-либо возвышенности, и обозначить расположение будущего фундамента. Главной задачей является определение нижней точки грунта, так как она будет определять глубину заложения ленточного основания. Вниз от этой точки отмеряют предполагаемую высоту фундамента и добавляют около полуметра на подушку из песка и щебня. При планировании следует учитывать, что по всей длине лента основания должна лежать на одном уровне, а ее верхняя часть немного возвышалась над уровнем грунта.
Способы уменьшения уклона участка
В большинстве случаев участок на склоне требует некоторого уменьшения перепада высоты, при этом степень сложности работ зависит от величины уклона.
Незначительный уклон, не превышающий 3%, не требует выполнения сложных работ, для этого достаточно подсыпать грунт в нужных местах и укрепить его с помощью силикатов.
Уклон до 8% можно выровнять подсыпкой ленточного основания грунтом, который поднимается с подгорной части.
Перепады до 10% считаются проблемными, однако в этом случае можно построить цокольный этаж, расположив его непосредственно в склоне.
Если крутизна склона превышает 10%, то на таком участке требуется возведение сооружений для защиты от оползней.
Земляные работы
Копка траншеи – это один из основных этапов строительства фундамента на склоне, но именно с него начинается весь процесс. На этом этапе необходимо точно следовать выполненным расчетам, особенно тем, что касаются глубины закладки фундамента. Это объясняется тем, что на разных отрезках этот параметр будет различным.
Сооружение опалубки
Наличие перепадов высоты на участке несколько затрудняет строительство опалубки, так как независимо от степени уклона верхняя часть основания должна быть строго горизонтальной. По этой причине опалубка в нижней точке склона будет значительно выше, чем в самой высокой точке. Также важным моментом является выбор правильной доски для опалубки.
Делаем опалубку
На дне подготовленной траншеи обязательно делают подушку из песка и щебня, причем каждый слой хорошо утрамбовывают. Высота подушки должна составлять около 0,2 метра.
Армирование фундамента
Ленточное основание на склоне требует наличия усиленного армирующего пояса, для изготовления которого используют стальные прутья. Пренебрежение этим этапом становится причиной деформации фундамента и, как следствие, разрушение всего строения.
Создание дренажной системы
Чтобы обеспечить эффективный отвод влаги от фундамента и дома, нужна отличная дренажная система. Однако самостоятельно выполнять этот этап не рекомендуется, так как требуется проведение специальный исследований. Поэтому созданием дренажной системы должен выполнить опытный специалист.
Заливка бетона
Фундамент на склоне необходимо заливать в один прием, чтобы не допустить расслоения бетонной массы в процессе высыхания, которое может привести к быстрому разрушению основания.
Залитый бетонный раствор тщательно утрамбовывают с помощью специального устройства, что позволяет удалить пузырьки воздуха. Готовый фундамент оставляют примерно на месяц при правильном уходе, чтобы раствор полностью просох и затвердел.
