Особенности работ при разных видах отмостки
Основные этапы: выемка грунта, засыпка подстилающего слоя и укладка покрытия не зависят от выбранных материалов. Различие — в толщине слоев, особенностях гидроизоляции, дренажа и утепления.

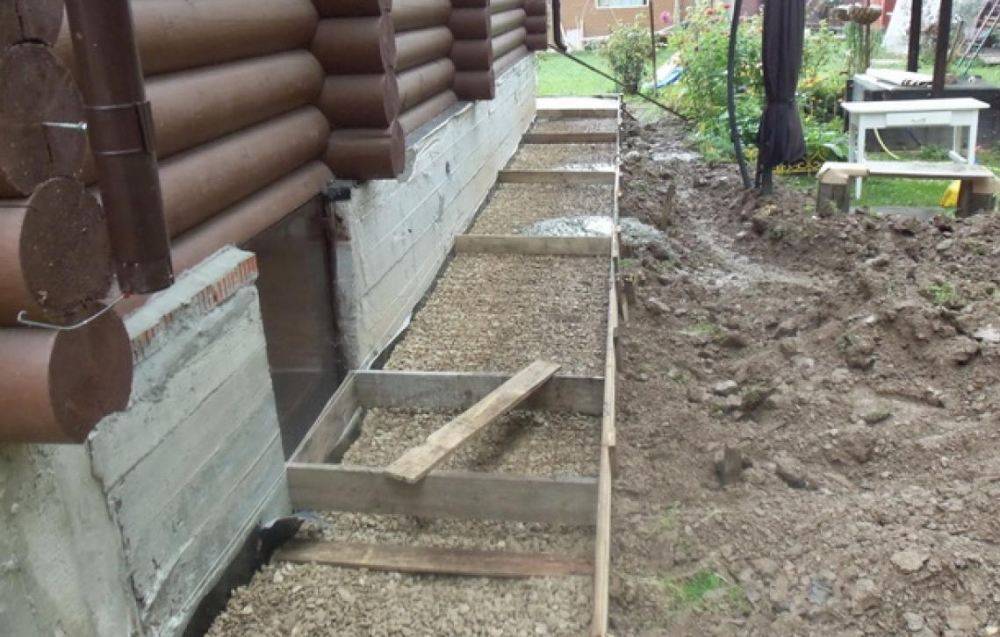

Подготовительный этап
По периметру здания вынимают грунт на расстоянии равном ширине отмостки на глубину штыка лопаты. Для пучинистых грунтов глубину выемки увеличивают до 30 см. При этом сразу задают уклон. Встречающиеся корни удаляют.
Экономичный вариант
Для подстилающего слоя используют утрамбованную глину, которая служит для гидроизоляции и слой песка. Далее покрытие — бетон или тротуарная плитка. По краю устанавливают съемную опалубку или бордюрный камень. Для улучшения гидроизоляции прокладывают слой рубероида или полиэтилена высокого давления.
Дренаж и гидроизоляция
Дренаж из щебня улучшает отвод воды. На слой глины укладывают нетканый геотекстиль, немного загибая по краю, чтобы он не порвался. Насыпают песок, щебневую подушку, закрывают геотекстилем и делают еще один песчаный слой. Геотекстиль не дает песку “уходить” в щебень и защищает дренаж от засорения. В верхний слой песка утрамбовывают плитку или камень и засыпают щели.
Если дом построен на глинистом грунте, по периметру щебниевой подушки в землю укладывают дренажные трубы для отвода воды. Трубы оборачивают геотекстилем, чтобы дренажные отверстия не забивались.
Утепление
Утепление необходимо для пучинистых грунтов, которые при замерзании вспучиваются и неравномерно давят на конструкции дома. Для утепления отмостки используют экструдированный пенополистирол, который не пропускает влагу. ЭППС укладывают между подстилающим слоем и покрытием.
Слой утеплителя 100 мм обеспечивает защиту грунта от промерзания примерно на 30 см (если обычно промерзает на 1-1,2 м), поэтому дефекты фундамента, если они есть, утепление отмостки не исправит.
Последовательность выполнения строительных работ
Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.
- Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
- Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
- Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.
Рытье траншеи для устройства фундамента ленточного типа с уклоном
- Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
- После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
- Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.
Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.

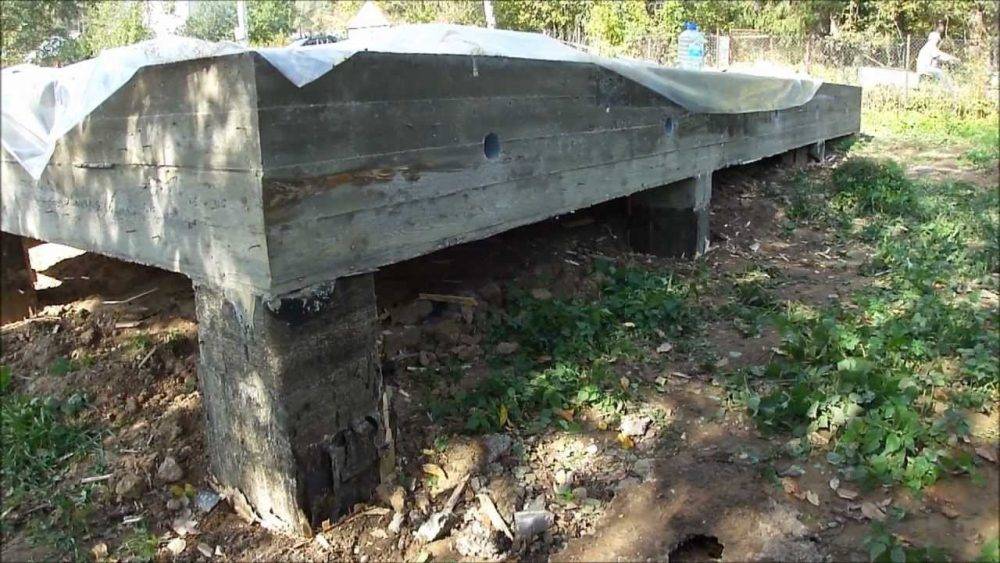

Столбчатая конструкция для жилого строения на склоне – можно и так!
Если необходимо быстро построить каркасный дом своими руками на склоне, то столбчатая конструкция фундамента будет наиболее подходящей. Данный фундамент рассчитан на небольшую массу постройки, а главное, его преимущество – низкие материальные затраты на монтаж.
При возведении подобных оснований надо возвести ряд несущих столбов, используя тот или иной строительный материал
При монтаже столбчатого основания используются различные материалы: дерево, кирпич, бетон. Дерево – самый экономичный материал, а также требует наименьших затрат времени. В то же время при использовании древесины необходимо проработать систему гидроизоляции, тогда срок эксплуатации строения составит не одно десятилетие.
Кирпич для столбчатого фундамента применяется чаще всего. Он прочный, надежный, но требует достаточно много времени и навыков для монтажа.
Железобетонное столбчатое основание надежное и крепкое. Его монтаж требует дополнительного устройства опалубки. К тому же необходимо время на сам монтаж и просушку фундамента перед началом основного строительства.
Столбчатый фундамент на склоне
Самый дешевый из всех типов фундаментов –столбчатый, и его можно сделать на любом склоне. Дешевизна определяется маленькими трудозатратами, небольшим объемом стройматериала и тем, что для строительства такой основы вам потребуется всего один помощник.Столбы можно делать из любого подручного материала – кирпича, бетона, ж/б блоков, бетонных, асбоцементных или металлических труб. Опоры устанавливаются на расстоянии не больше 1-1,5 метров друг от друга, а также в точках пересечения несущих стен и по углам здания.
Особенности свайного и столбчатого фундаментов:
- На них можно строить легкие дома из бруса, рубленный дома, каркасно-щитовые строения.
- Оптимально подходят для домов, строящихся на склоне.
- Дешевизна строительства.
- На основания не влияет глубина промерзания грунта.
- Многолетняя эксплуатация.
- Возможность монтажа в любое время года.
- При высоком уровне грунтовых вод столбчатый и свайный фундаменты закладывать не рекомендуется.
Ленточный фундамент на склоне
Если уклон участка небольшой, а дом предполагается тяжелый, то ленточный фундамент будет оптимальным вариантом. Единственный недостаток – дороговизна. Строительство ленточного основания на склоне израсходует около 30% строительной сметы. Варианты:
- Мелкозаглубленный или заглубленный.
- Монолитный или сборный.
- Железобетонный, кирпичный, каменный.
Рядом с обрывом ленточное основание можно заливать только в том случае, если угол между дном котлована и дном обрыва составляет не больше 30 0. На очень крутом склоне необходимо делать ступенчатый ленточный фундамент с горизонтальным основанием траншеи, что значительно удорожит такую конструкцию. В любом случае обрыв необходимо укрепить дополнительной насыпкой земли.
Строительный секрет,как вычислить угол 90 0 без теодолита: На углу площадки забейте колышек и привяжите к нему две веревки длиной 3 и 4 метра. Если развести концы на 5 метров друг от друга, то образовавшийся угол будет в 90⁰.
Ступенчатый фундамент – отличный способукрепления основания на склонах
Мелкозаглубленный фундамент потребует намного меньше раствора и заделки ступеней, так как его делают на участках с небольшим уклоном. Для заглубленных ленточных фундаментов на сильном склоне ступеней понадобится больше – в зависимости от глубины траншеи и крутизны склона. Такое основание позволяет доступно организовать ступенчатые подвальные помещения в доме именно за счет крутизны участка. Для ступенчатого варианта горизонтального основания не требуется – нужно только верхние чести лент соединить мощной рандбалкой. В таком доме подвал будет размещаться или в пределах одной ступени склона, или сам подвал нужно будет строить ступенчатым.Над подвалом нужно делать сплошное перекрытие.
Общий градус уклона ступенчатойосновыповторяет естественныйрельеф площадки, и с точки зрения строительства здания это очень экономно. Верхняя траншея на откоседелается с минимально возможной глубиной, поэтому большого объема земляных работ не будет. Для укрепления склона делаются удерживающие сооружения (подпорные стены, анкеры, нагели, контрфорсы, опояски, и т.д.), требования к которым описаны в СП 116.13330.2012. Также на участке проводится террасирование – поступенчатое выравнивание площадки.
Фундамент из плит
Плитный фундамент обустраивается из любых железобетонных плит – цельных или решетчатых. Это – самый дорогой тип основание, так как к цене самих плит прибавляется стоимость бетонной подушки, которая заливается на дно траншеи.Плит на крутом склоне потребуется много, и все щели между ними также необходимо заделать бетонным раствором. И в любом случае для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Но правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.
Главные преимущества плитных фундаментов:
- Легкий монтаж и простое строительство.
- возможность укладки плит на крутых склонах, в любых типах грунтов.
- Дороговизна строительства – для укладки плит понадобится автокран, для рытья траншеи – экскаватор, для устройства бетонной подушки и заливки швов – много раствора. И силами одного-двух человек здесь не обойтись – придется нанимать бригаду строителей.
Вывод: Даже на самом геологически сложном участке можно построить дом. Правильный выбор фундамента – половина успеха, которая обеспечит долговечность и надежность любого здания – от деревянного до малоэтажного.
Навигация по записям
Как сделать своими руками?
Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.
Расчеты
Приступая к расчетам сечения кирпичных опор, руководствуются эмпирическими формулами для получения площади подошвы, подходящей для удержания нагрузки от сооружения.
На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.
При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.
Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.
Разметка
После предварительной очистки участка застройки, необходимо начать скрупулезную уборку от растительности всей этой территории. Для предотвращения неровностей на местности требуется сразу выполнить засыпку грунтом всех присутствующих углублений.
Когда строительная зона очищена и спланирована, приступают к выполнению разметки. Ее обеспечивают металлическими штырями, устанавливаемыми в точках размещения опорных столбиков. Далее приступают к земляным работам, начиная копать по отметкам ямы.
Земляные работы
Работа стартует с устройства выемок, в которых будут размещены подушки для кладки на них кирпича. Выемку грунта выполняют, учитывая габариты рассчитанных опор, а также обеспечивают зону для удобства кладки в углублении, достигающем 0,7 м.
Подготовка основы
Когда углубления выкопаны, на их дно засыпают десятисантиметровый песчаный и щебневый слой. Их непременно нужно утрамбовать. После этого на такую подушку укладывают гидроизоляцию, чтобы защитить от грунтовой влажности кирпич.
Усилить основание получится, если поверх рубероида выполнить заливку бетона слоем 15 см, внутри которого разместить арматуру. Спустя пару дней уже можно будет начинать кладку кирпичей, используя максимальный по крепости цементный раствор.
Кладка
Чтобы кирпичи надежно сцеплялись в прочную опору, требуется использовать хороший цемент (М-400 либо М-500).
При укладке непременно делают перетяжку каждых трех рядов армирующей сеткой. Выполняя кладку, нельзя забывать о проверке рядов на горизонтальность и вертикальность, используя строительный уровень.
По высоте опоры обязаны подниматься над уровнем грунта минимум на 20 см. Если горизонт имеет уклон, то это значение относится к самой верхней его точке.
Технология кладки предусматривает размещение в каждом ряду по 4 кирпича, тогда столбик будет квадратным и иметь внутри пустоту. Ее заполняют арматурой, после чего заливают бетоном, чтобы существенно укрепить возводимую конструкцию.
Гидроизоляция столбов
После завершения процесса кладки требуется дополнительно защитить столбики от влаги. Это мероприятие выполняют, используя битумную мастику по вертикали, а также мембраны для остановки подъема воды вверх.
Засыпка свободного пространства
Для обеспечения медленного высыхания раствора между кирпичами, благодаря чему он наберет максимальную прочность, необходимо выждать 7 суток.
Затем все оставшееся внутри углублений пространство нужно засыпать гравием либо щебнем. Такая технология позволяет нивелировать действие на опору сезонных грунтовых перемещений.
Гидроизоляция верхней части опор и забирка
Поверх кирпичных опор требуется проложить слой рубероида, а уже на него монтировать мауэрлат. Между столбами желательно возвести забирку — засыпку пространства грунтом, способным не допускать проникновение под нижнюю поверхность здания холодного воздуха.
