Как выбрать лучшие трубы из полипропилена

Маркировка

Кроме маркировки PN, которая говорит о температуре и давлении, на всех пластиковых трубах имеется:

• слово «труба»;
• название материала в сокращённом виде;
• SDR — значение соотношения наружного размера к толщине стен;
• наружный размер профиля;
• эксплуатационный класс;
• придел рабочего давления;
• стандартный номер.

Например:

Труба PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003, где:

• профиль из полипропилена рандом – сополимер SDR 11;
• внешний диаметр 20 мм;
• толщина стен 1,9;
• класс 1;
• допустимое давление 1 МПа.

По структуре профили подразделяются на:

• S — однослойные;
• M — многослойные;
• TI — с теплоизоляционным слоем;
• PP — стандартные;
• PP-RP — выдерживающее высокое давление.

По типу материала бывают:

• PPB — у них высокая прочность, их предназначение — половой обогрев с горячим теплоносителем;
• PPH — имеют увеличенный внутренний диаметр, монтируются на вентиляционные системы и холодную воду;
• PPR — вид универсальный, выдерживающий повышенную температуру.

По классу подразделяются на:

• класс 1 — до +60 С, предназначен для водоснабжения;
• 2 — до +70 (трубопроводы);
• 3 — + 60 (тёплые полы);
• 4 — +70 C, используется в отоплении;
• 5 — + 90 (отопление);
• класс XB — для холодного водоснабжения.

Отдельные производители ставят на своей продукции товарный знак.

Таблица температур

Для наглядности, мы представили таблицу температур, которую способны выдерживать полипропиленовые трубы.

Вид	Предназначение	Максимальный температурный уровень	Рабочее давление (атм)
PN 10	Холодное водоснабжение	+40 С	10,2
PN 16	Универсальная модель	+60	16,3
PN 20	Универсальная	+80 – 95	20,4
PN 25	Горячая вода	+95 – 120	25,5

Особенности использования в отопительной системе

Температура разрушения полипропиленовых труб. Watch this video on YouTube

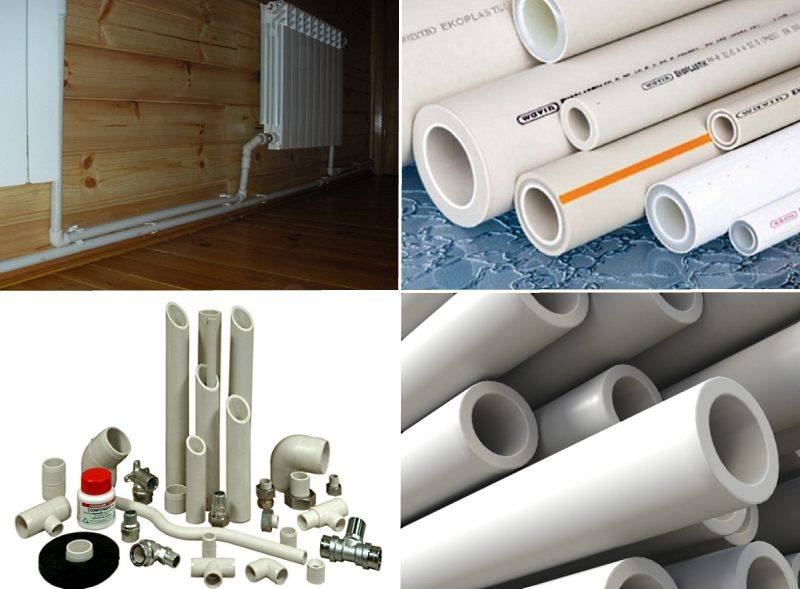

Сегодня всё чаще полипропиленовые профили устанавливаются как в системах центрального отопления, так и используются для обогрева частных строений. Они не деформируются, не пропускают кислород, способны выдерживать минусовые температуры и как следствие, замерзание воды в магистрали не несет ущерба системе в целом.

Выбирая профили из полипропилена для отопления, помимо температуры следует учитывать, что:

1. Изделия из пластмасса жёсткие, их сложно изогнуть. Чтобы повернуть магистраль, требуется установка уголка, что не очень удобно.
2. Сечение труб должно соответствовать размеру стояков, к которым они будут подключаться. В частном доме центральную разводку делают из профиля с сечением 32 мм, подсоединение к батареям производится трубами с размером 20 — 25 мм.
3. Фитинги ПП труб имеют большое сечение, что ухудшает внешний вид системы.
4. Полипропилен при нагревании вытягивается, это приводит к утончению стенок и провисанию трубопровода, что выглядит некрасиво при открытом монтаже.

Монтируя пластиковый трубопровод, важно его не перегреть, так как это приведёт к уменьшению прохода при вставке его в фитинг. Данная ошибка существенно снижает эффективность системы

Кроме того, полипропиленовые изделия не рекомендовано применять для обвязки котлов. В котельном помещении происходит частая смена температуры, что противопоказано для такого профиля.

Если вы учтёте все вышеперечисленные моменты, то для обустройства отопления вполне подойдут полипропиленовые виды с максимальной температурой +95.

Как подобрать правильный размер магистрали

Внутренний диаметр полипропиленовых труб подбираем путем элементарного расчета с исходными данными:

• скорость движения жидкости по магистрали;
• расход воды.

Диаметр полипропиленовых труб для водоснабжения частного дома или особняка рассчитывается по формуле:

Д=√((4)-Q-(1000/π∙v)) где v – скорость проходящего потока, м/с (принимается от 0,7…2 м/с); π – число Пи, равное 3,14.

Диаметр труб для водопровода частного дома на практике принимают 20 мм по умолчанию. Для многоэтажного дома на каждом этапе строительства используют различные диаметры полипропиленовых труб на основе уточненного расчета: для подвода воды в каждую квартиру, в каждый подъезд, к дому, кварталу, микрорайону используются различные параметры магистралей. Соответственно, чем выше потребление воды, тем большие размеры принимаются.

На практике в многоквартирных домах применяют следующие размеры полипропиленовых труб в мм:

• для стояков 5-этажных строений Ø25 мм;
• разводка внутри помещений – диаметр берется 20 мм;
• для стояков домов 9 и более этажей принимаются полипропиленовые трубы диаметром 32 мм.

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Для формирования качественного соединения следует:

• внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
• выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
• максимальный радиус изгиба, зависящий от диаметра ПП труб;
• монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
• при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

• Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
• Сплошной слой – это три склеенных слоя.

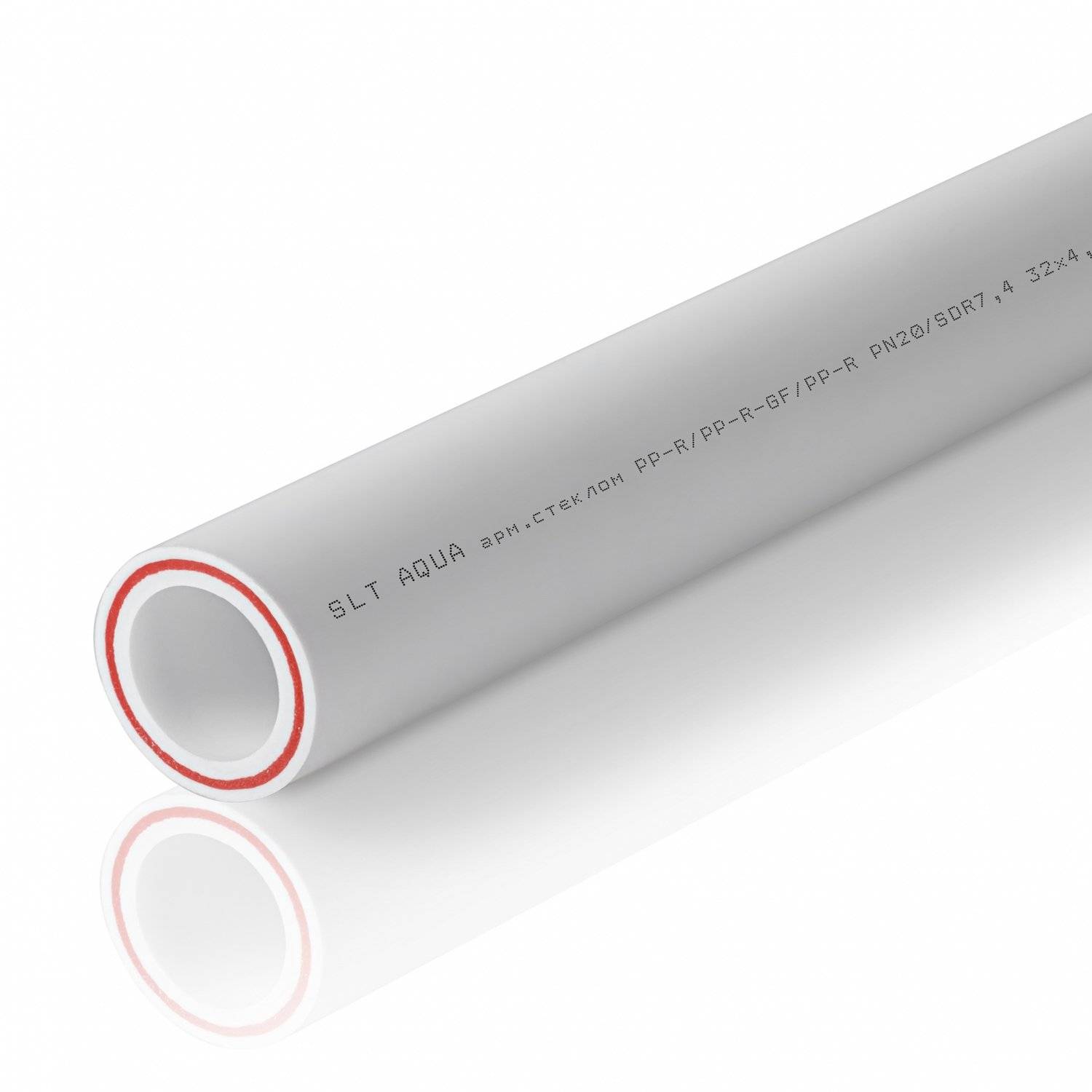

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

• Сварка без особенностей
• Высокая жесткость труб
• Тепловое расширение 25%
• Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

• Выдерживает высокие температуры
• Стойкий к агрессивным средам
• Долгий срок службы
• Не несет вреда окружающей среде
• Герметичен

Черный

• Не пропускает ультрафиолетовых лучей
• Стойкий к агрессивным средам и химикатам
• Не рассыхается
• Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

• Banninger, Aquatherm, Wefatherm, Pexay – Германия
• Экопластик, FV – Plast – Чехия
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
• PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
• BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

• Высокие антикоррозийные свойства
• Стойкость к агрессивной среде
• Максимальная температура +95 градусов
• Срок эксплуатации 50 лет
• pH 2-12
• Наличие сертификата
• Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

• Температура деформации от +150
• Плотность 0,9 г/см3
• Нагрузка на разрыв 35 Н/мм2
• Текучий предел 25 Н/мм2
• Линейное расширение 0,15 мм/м
• Теплоемкость (при +20) 2кДж/кгс
• Теплопроводность (при+20) 024 Вт/мс

Размеры

• Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
• Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
• Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

https://youtube.com/watch?v=fKf2kG7gHvw

Монтаж полипропиленовых труб своими руками

Для соединения участков ППР труб между собой могут использоваться два вида сварки: встык и раструбная. Так как условия эксплуатации в системах отопления жесткие — повышенные температуры и давление — используется обычно более надежный способ раструбной сварки с использованием фитингов.

При сборке отопления из полипропилена своими руками главное помнить несколько ключевых моментов:

1. Если труба без предварительной зачистки вставляется в фитинг свободно — или фитинги не подходят, или изделия некачественные. Трубы и фитинги из полипропилена сконструированы так, что наружный диаметр трубы больше внутреннего размера фитинга и без нагрева они не стыкуются. Во время сварки излишек материала выжимается из фитинга и образует валик, который и является признаком хорошего соединения.

2. Место работы должно быть чистым, без пыли.
3. Сварка изделий из полипропилена должна проходить при положительных температурах. Для сварки обычных труб и армированных стекловолокном нижний предел +5оС, для армированных фольгой температура должна быть выше +10оС.
4. Трубы каждого диаметра должны выдерживаться на паяльнике определенное количество времени. Время выдержки труб на нагревательных элементах при 20оС указано в таблице. Изменение температуры воздуха ведет к изменению времени выдержки элементов системы на нагревательных элементах.
5. Полипропилен обладает большой упругостью, потому плохо гнется. Разогрев его до 160оС можно немного согнуть, но радиус изгиба при этом небольшой. Для разогрева использовать можно только нагретый воздух, нагревать на открытом пламени запрещено. При изгибе может ухудшиться пропускная способность трубы или истончиться стенка, что в системах отопления крайне нежелательно. Потому в местах, где нужно сделать поворот, используют фитинги-уголки, а для перехода через какой-то элемент специальные фитинги-обходы.

Теперь непосредственно о том, как проходит процесс сварки. Готовите место для работы, устанавливаете на  паяльник нужные насадки,  включаете в сеть. Дождавшись, пока он выйдет на рабочий режим (погаснут контрольные светодиоды), приступаете к сварке:

1. Труба отрезается специальным труборезом с острым лезвием. Направление среза — строго перпендикулярно самой трубе. Малейшие отклонения могут привести к ухудшению качества шва. Сам срез должен быть гладким, без заусенец (при необходимости заглаживаем мелкой наждачной бумагой с мелким зерном, но лучше в таком случае поменять лезвие на труборезе и сделать гладкий срез).

2. Если используются армированные алюминием трубы, свариваемый срез зачищается или торцуется.

3. Труба до упора вставляется в фитинг, на ней на 2 мм выше окончания фитинга маркером делается отметка. Некоторые фирмы имеют специальные планки, при помощи которых ставится эта метка.

4. На разогретые насадки паяльника одновременно надевается труба и фитинг и сильно прижимается к паяльнику. Усилие при этом требуется приличное. Если одновременно вставить оба элемента не получается, надевайте сначала фитинг — он имеет большую толщину стенок.

5. Выждав нужное время, снимаете детали с насадок.
6. Снятые с нагревателей трубы быстро соединяются с фитингом резким движением, с усилием прижимаются, выдерживаются определенное количество времени (также есть в таблице).
7. Повороты или изменение положения элементов сварки один относительно другого недопустимы. Это значительно ухудшает качество сварного шва. Если стыковка получилась кривая, участок вырезают и соединение приделывают заново (получится больше на один стык за счет наращивания трубы).
8. Оставляете до остывания.

Вот по такой схеме и собираете весь трубопровод. По опыту тех, кто уже самостоятельно монтировал себе трубопровод, можем дать совет:  перед тем, как начинать сборку, потренируйтесь. Сделайте несколько пробных швов. Участок трубы понадобится для этого небольшой, а фитинги для полипропиленовых труб стоят немного. Специально для тренировки купите несколько лишних штук самых дешевых. Меньше всего стоят муфты, но можете и уголок приобрести, он по-другому в руке ложится, а основная работа будет именно с уголками, тройниками.

Выбор труб для организации водоснабжения

На сегодняшний день основной сферой их применения является подача на объекты воды. Армированные трубы используются для горячего водоснабжения, а неармированные – для холодного. Материал, из которого они изготовлены, может выдерживать температуру в 90 градусов. Такие трубы хорошо себя зарекомендовали при прокладке внутренних систем.

Смотрим видео, критерии выбора:

https://youtube.com/watch?v=_-3CjfQuj8k

Этому также способствует их долговечность, срок эксплуатации может достигать 50 лет и более. К тому же даже самые лучшие трубы из полипропиленовые , выбранные для водоснабжения дома, по стоимости намного ниже, чем аналоги из меди или стали.

Предпочтение им отдается с учетом таких важных преимуществ, как:

• Невысокая стоимость;
• Прочность и долговечность;
• Несложный монтаж;
• Надежная герметичность соединений;
• Возможность применения при обустройстве отопления и подачи горячей воды.

Обзор популярных производителей

Пластик постепенно вытесняет металлические трубы из водопроводных и отопительных систем. Ему не страшна коррозия, он не разрушается под воздействием агрессивных сред, способен выдерживать низкие и высокие температуры, легок и имеет невысокую стоимость.

Поэтому он и приобрел большую популярность на рынке. Сегодня основной вопрос, который интересует потребителей: какой фирмы полипропиленовые трубы лучше? Попробуем определить у кого же из производителей соотношение качества и стоимости наиболее выгодное.

Смотрим видео о продукции Рехау, мнения специалистов:

https://youtube.com/watch?v=QB-6XwSB2R8

Судя по многочисленным отзывам специалистов и домовладельцев, лидирующие позиции занимают изделия из Германии, где производят лучшие и самые качественные полипропиленовые трубы на сегодняшний день. Наиболее известными являются торговые марки:

Второе место уверенно занимают чешские изделия таких компаний, как:

• ЭКОПЛАСТИК;
• FV-Plast.

На следующей ступени находятся трубы, производимые в Турции. Самые известные бренды: Valtek и Kalde.

Полипропиленовые трубы из Китая в списке какие из них лучше находятся на четвертом месте. Можно выделить два бренда:

Самым бюджетным вариантом считается отечественная продукция:

• Политек;
• PRO AQUA;
• Heisskraft;
• РВК;
• Santrade.

Более подробно ознакомимся с тем какие бывают и чем отличаются полипропиленовые трубы российских производителей.

Смотрим видео о продукции PRO AQUA:

Изделия от фирмы PRO AQUA применяются как в системах водоснабжения промышленных, административных и жилых зданий, так и в технологических трубопроводах. Допустимая температура в них +95 градусов. Они не боятся коррозии, устойчивы к воздействию агрессивных веществ, легко монтируются, абсолютно безвредны. Способны выдержать высокое давление в 79,5 Атм, что значительно увеличивает срок их службы.

Трубы с торговой маркой РВК производит российская компания «Пластик» из Оренбурга. Изготовленные из полипропилена PN 25, они применяются в системах подачи тепла и горячей воды. Имеют внутреннее армирование из алюминия. Одним из недостатков продукции этой фирмы покупатели называют «гуляние размеров».

В Подмосковье находится завод на котором выпускаются трубы Heisskraft. Их качество довольно высокое, особенно армированных изделий, которые производятся по немецким технологиям. Возможно, что часть продукции привозится уже в готовом виде из Германии.

Продукция от компании Heisskraft

Трубы Хайсскрафт, судя по многочисленным положительным отзывам, также характеризуются неплохим качеством. Потребителей немного смущает серый цвет изделий, который вызван добавлением в полипропилен технической сажи. Но такое дополнение в состав вполне оправдано, так как сажа выполняет роль хорошего стабилизатора. Это придает трубам дополнительную прочность и эластичность, что должно радовать, а не огорчать, потребителей.

Какие бывают по качеству полипропиленовые трубы торговой марки Santrade пока сложно сказать, так как отзывы о них практически отсутствуют. Быстрее всего это объясняется пока еще не очень большой популярностью бренда.

Какой длины и толщины стенок выбирать полипропиленовые трубы марки Политек зависит от сферы их применения. По отзывам монтажников их установка не вызывает больших проблем, несмотря на подверженности деформации при сжатии.

Вывод

Приобретая продукцию российских производителей следует одновременно с трубами закупать и полипропиленовые фитинги этих же фирм, чтобы создаваемые трубопроводные системы были однородными. Отечественные изделия во многих случаях обладают теми же техническими характеристиками, что и зарубежные аналоги, но при более низкой стоимости.

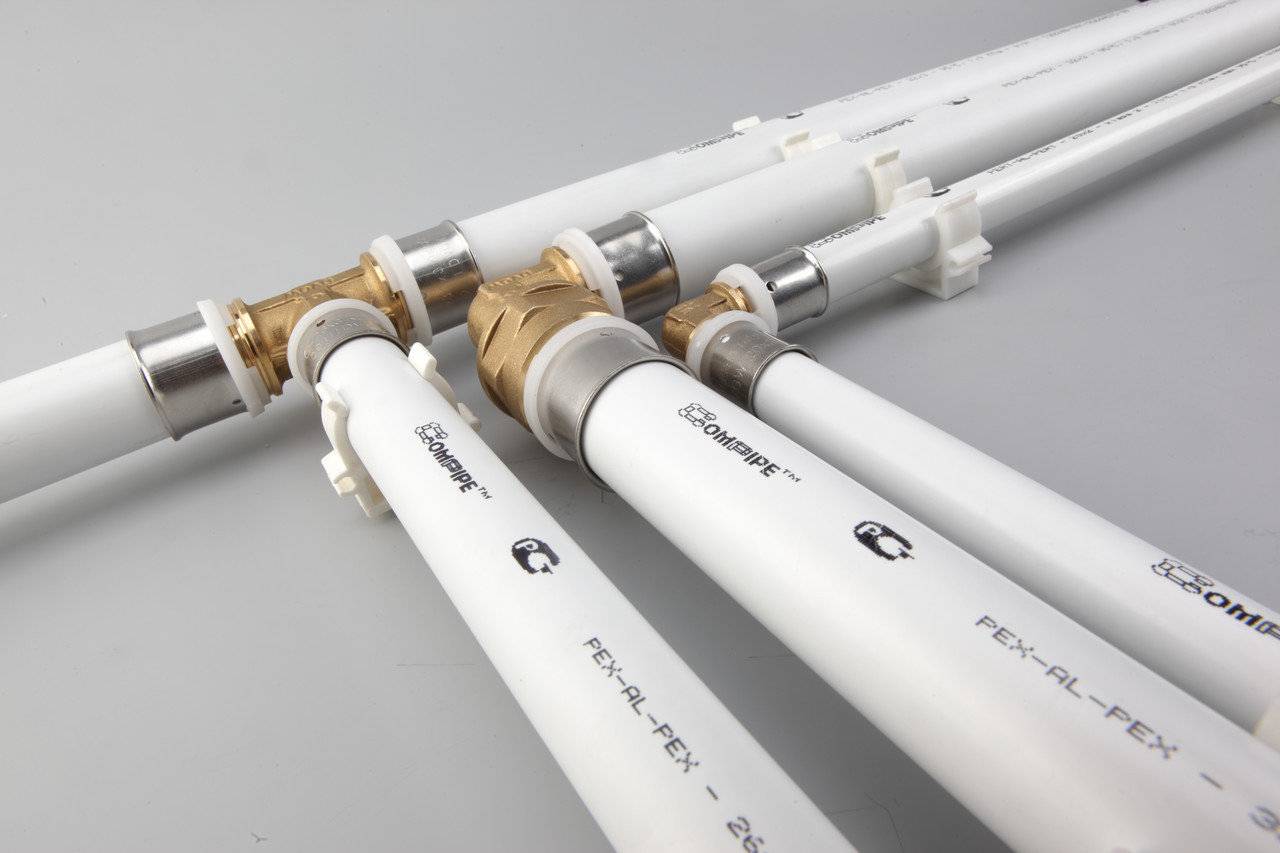

Что лучше металлопластиковые или полипропиленовые трубы

Полипропиленовые или металлические трубы выбирают в зависимости от целей, однако, нужно учитывать некоторые нюансы.

Так, трубы из полипропилена устойчивы к коррозии, не пропускают шум и вибрацию, могут служить до 50 лет и дольше сохраняют тепло. Однако, они очень плохо сгибаются, а для сборки системы необходимо использовать дорогостоящее оборудование. Кроме того, полипропиленовые трубы обладают высоким коэффициентом линейного расширения.

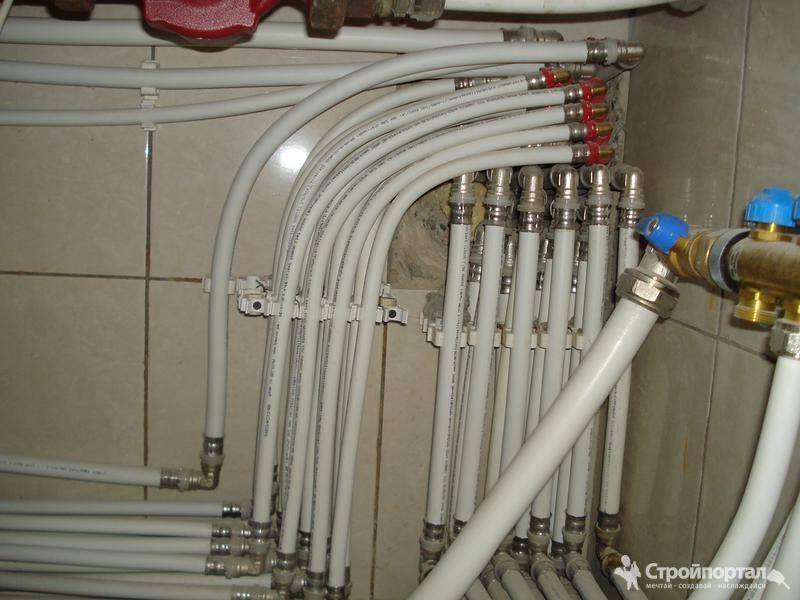

Металлопластиковые трубы легче ремонтировать – их можно разобрать в любом участке и заменить. Они обладают низким коэффициентом линейного расширения и подходят для сборки систем с большим количеством изгибов. Однако, установка фитинга осуществляется только мастерами, кроме того, фитинг имеет высокую стоимость, и может размерзнуться.

Для бытового использования лучше всего выбирать обычные полипропиленовые трубы – они дешевле и легко укладываются. Если же необходимо проложить качественную и сложную систему, рекомендуется отдать предпочтение трубам из металлопластика.

Рейтинг полипропиленовых труб

Трубы, произведенные из сополимеров полипропилена, после появления на рынке сразу привлекли внимание специалистов. Технические параметры материала открывали новые возможности для строителей и инженеров

Резкий рост спроса на продукцию привел к появлению контрафакта и брендов с сомнительным имиджем. Наша команда решила отсеять фальсификат и составить рейтинг лучших полипропиленовых труб, изготовленных производителями с безупречной репутацией. Чтобы попасть в ТОП, продукция должна демонстрировать лучшие технические характеристики, соответствующие паспортным данным.

Анализировались рабочие параметры, специфика монтажа, стоимость. Учитывались отзывы потребителей, мнения экспертов, проводились профессиональные тесты.

Эксперты анализировали:

• Тепловое расширение – способность пластика увеличиваться в длину при нагревании;
• Прочность – способность выдерживать внутреннее давление оказывает влияние на срок службы системы;
• Износоустойчивость – влияет при транспортировке жидкостей с механическими примесями;
• Эластичность – предрасположенность к деформациям без потери герметичности актуальна при прокладке теплых водяных полов;
• Геометрию сечения – влияет на сферу применения;
• Устойчивость к химическим реагентам – актуально при работе с антифризами и транспортировке технологических жидкостей;
• Конструктивные особенности – однослойные и многослойные изделия отличаются по своим параметрам;
• Устойчивость к колебанию температуры — влияет на выбор продукции для системы теплоснабжения и горячего водоснабжения;
• Дизайн – не всегда удается выполнить скрытый монтаж, трубопроводы должны гармонично вписываться в интерьер;
• Цену – важна при составлении сметы ремонта или строительства здания.

Не все выбранные марки демонстрировали заявленные характеристики. Расслоение стенки, низкое качество сварного шва, механические повреждения – изделия с этими дефектами исключались из рейтинга.

Какую предельную температуру выдерживает полипропиленовый трубопровод?

Популярность труб из полипропилена в использовании при прокладке и монтаже водопроводных и теплопроводных сетей в последние годы значительно выросла. Надежность и долговечность системы — едва ли не главный критерий при выборе труб из этого материала. Однако вопрос о том, какую температуру может выдержать этот материал в отопительных системах заслуживает отдельного разговора.

Физические свойства полипропилена

Полипропилен – полимеризованный газ пропилен. Внешний вид — белый неокрашенный порошок. Из всех пластмасс он является наименее плотным и наиболее твердым, а значит износоустойчивым. Все виды полипропилена практически не подвержены коррозионному растрескиванию.

Благодаря свойствам физической надежности: долговечности и температурной устойчивости, полипропилен активно используется в массовом промышленном производстве труб.

Давление и температура

Изготовитель определяет срок службы полипропиленовой трубы 50 лет. Уровень давления и температура рабочей среды — важные показатели, от которых зависит долговечность и надежность полипропиленовых труб.

Чем выше t, тем меньше должен быть уровень давления. Допустимое давление для эксплуатации ПП трубы 30 кг/см2, но такие показатели при высоком давлении могут оказаться критичными. В трубах из полипропилена уровень рабочего давления все же не должен превышать цифры в 10 кг/см2.

Важно! Идеальные условия для того, чтобы ПП трубы служили как можно дольше — t жидкости не должна быть выше 70° при давлении — 4-6 атмосфер

Для чего нужно армирование трубы

Чтобы обеспечить достаточный уровень тепла в квартирах приходится включать обратный трубопровод и повышать температуру воды до 10° С. При близких рабочих температурах простые полипропиленовые трубы начинают терять свои свойства и, кроме того, возможно линейное расширение их размеров.

При прокладке трубопроводов с высокими температурами в бетонной стяжке это особенно важно. Возникает вероятность растрескивания бетона и поломки всей системы отопления

Для уменьшения этого эффекта и полного его исключения полипропиленовые трубы армируются.

Армирование – это упрочнение несущей способности основного материала изделия другим материалом, имеющим более высокий уровень прочности. Таким образом увеличивается способность противостоять температурным перепадам. Армированные трубы полностью соответствуют нормативам отопительной системы, и не деформируются при ее существенном увеличении.

Для армирования труб из полипропилена используют материалы:

• алюминиевую фольгу, наносимую на поверхность;

внутренний слой алюминия, расположенный по всему диаметру трубы, ближе к внешней поверхности;

внутренний слой стекловолокна;
внутренний слой, сочетающий фибро и стекловолокна.

Алюминий и стекловолокно по стоимости примерно одинаковы. Цена в основном зависит от параметров самой трубы и фирмы-производителя. Тем не менее армирование стекловолокном имеет ряд преимуществ перед алюминием:

• при установке не требуется зачистка края трубы;
• короткое время пайки соединений (как у неармированных труб);
• отсутствует внутреннее расслоение благодаря вплавлению стекловолокна в полипропилен;
• увеличивается прочность изделия.

Недостаток стекловолокна только один – линейное термическое расширение труб, армированных стекловолокном на 6% выше, чем у труб, армированных алюминием.

Использование полипропиленовых труб в системе отопления

В системах городского и частного отопления наиболее популярны армированные полипропиленовые трубы PN20 (рабочая t — 60°) и PN25 (рабочая t — 95°).

Их удорожание за счет армирования по сравнению с цельными полипропиленовыми трубами не столь велико в сравнении со сроком их службы и качеством. При замене старого и вероятно ржавого водопровода вопрос о выборе между металлом и пластиком уже практически не стоит.

Главное, правильно подобрать вид полипропиленовой трубы в соответствии с ее предназначением: горячее или холодное водоснабжение; отопление и разброс температур зимой и летом в месте установки; требования строительных норм и правил.

И не стоит забывать о проверке качества трубы. Она не должна иметь видимых вкраплений, пузырьков или расслоений.
