Каким должен быть уклон канализационной трубы по строительным нормативам

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

  • Диаметр подбирается исходя из среднего объема стоков.
  • Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Уклон канализации на 1 метр: СНиП и нормативные параметры системы

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.

Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.

Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

  • диаметра элементов трубопровода;
  • материала, из которого изготовлены трубы;
  • схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.

Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Сечение трубы, смМинимальный угол наклона
40,025
50,2
7,50,013
110,01
150,0007
200,0008

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Важно! При разводке канализации в частном доме не рекомендуется устанавливать трубы под наклоном, соответствующим максимально допустимому значению

Выполнение работ

После проведения всех подготовительных работ можно приступать непосредственно к монтажу. В первую очередь необходимо разобрать старую систему. Работы проводятся следующим образом:

  • Сначала определяются проблемные места, в которых придется проводить дополнительные работы. Это может быть место, где труба проходит сквозь стену.

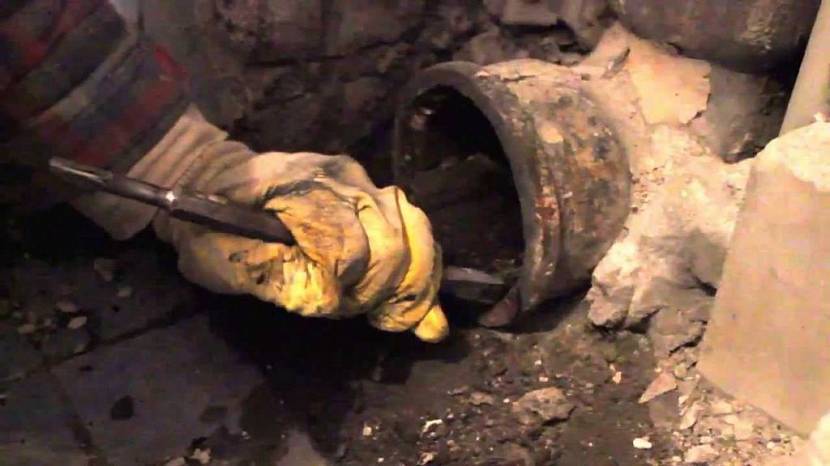

  • С помощью зубила начинается демонтаж чугунных труб. При этом нельзя допускать попадание чугуна в главную магистраль канализационной системы. В противном случае может произойти сбой в ее работе.

Работа с чугунной канализацией – это не самое эстетичное зрелищеИсточник domvpavlino.ru

Если замена магистрального стояка не предвидится, то труба от него отпиливается с помощью болгарки.

После того, как демонтаж был произведен, работы прекращаются до полного остывания соединительных узлов.

Монтаж современных пластиковых труб можно провести двумя способами.

Монтаж пластиковых труб с помощью клея

  • трубы режут на куски необходимой длины;
  • края зачищают наждачной бумагой;
  • края обезжиривают;
  • трубы проверяются на совместимость;
  • в нужных местах наносится клей;
  • обработанные элементы соединяются между собой;
  • при сжатии двух труб образовывается валик, напоминающий по цвету жидкий мед;
  • высыхает клей на протяжении часа.

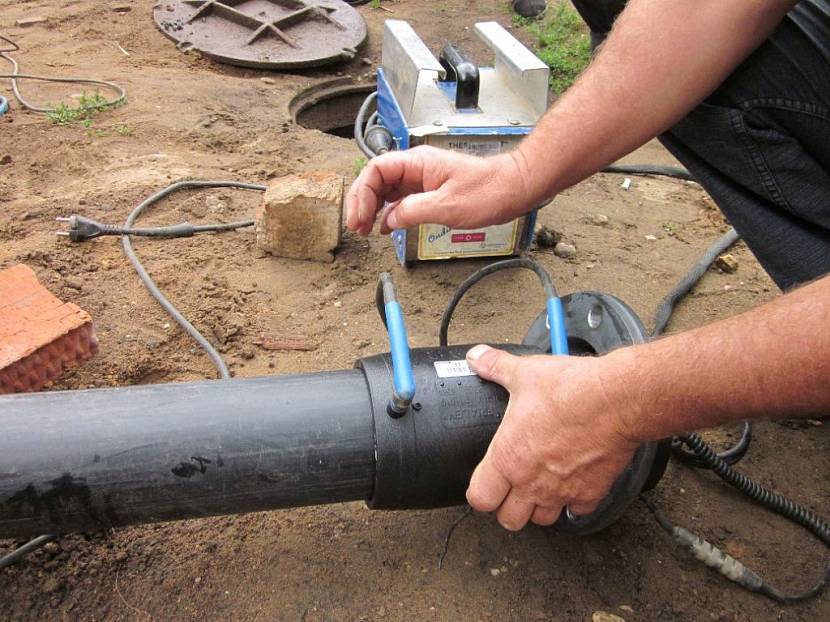

Монтаж пластиковых труб с помощью сварки

  • монтаж так же начинается с нарезки труб нужной длины и зачистки;
  • паяльное устройство нагревается до температуры не ниже 260 градусов;
  • закрепляются соединители и труба на паяльнике;
  • происходит разогрев деталей до нужной температуры;

Сварка пластиковых трубИсточник 2gis.ru

  • трубы соединяются в разогретых местах;
  • швы проверяются на целостность.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Канализационную трубу без уклона укладывать ненужно

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Уклон в зависимости от диаметра

Важна скорость течения стоков и наполненность трубы, чтобы они беспрепятственно стекали в коллектор или септик. Однако оба этих момента зависят от размера самой трубы и объема стоков, причем диаметр подбирается исходя как раз из среднего суточного объема стоков и наполнения труб на 50-60%, но не менее трети при скорости 0,7 м/с.

Любые расчеты сводятся к выбору одного из стандартных типоразмеров: 50, 80, 100, 150, 200 мм. На практике остается лишь уточнить наклон для каждого типоразмера и пределы допустимой погрешности.

Уклон определяется в СНиП как дробный коэффициент. Значение определяется отношением длины к требуемому расстоянию между верхней и нижней точкой по краям. Коэффициент численно равен разнице высот между краями трубы длиной в один метр, выраженной в метрах.

Диаметр трубы, ммМинимальный уклонМаксимальный уклон
400,030,04
500,0250,035
800,0150,02
100(110)0,0120,02
150(160)0,0070,01
2000,0050,008

Чтобы получить уклон канализационной трубы одного диаметра на ровном участке необходимо длину умножить на коэффициент уклона. Если результат умножить дополнительно на 100, получится значение в сантиметрах.

Почему угол наклона для разных диаметров отличается? Чтобы соблюсти требование по скорости течения стоков.

В трубе диаметром 50 мм куда меньше объем, если учитывать только наполненность, зато контакт воды с поверхностью повышается, в сравнении с 150 и 200 мм. Трубу с меньшим сечением выставляют под большим углом, чтобы вода по нему спустилась с требуемой скоростью и захватила с собой твердые включения.

Однако это касается только общих требований к формированию внутренней и внешней канализации и уклона на ровных протяженных участках в отсутствии прямого подключения к сифонам, выводным патрубкам и т.д. Для фитингов и мест подключения используется целый ряд правил.

Особенности определения превышения

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов

Чтобы определить минимальный уклон канализации, домашние мастера пользуются следующими методами:

  1. Чтобы не делать расчет, некоторые мастера стараются выполнить угол наклона как можно больше.
  2. Некоторые умельцы вообще упускают этот момент или делают минимальное превышение, которое оговорено в СНиП для трубопроводов другого диаметра.
  3. Чтобы правильно определить уклон канализационной трубы, нужно сделать специальный расчет, руководствуясь нормативами из СНиП и других регламентирующих документов.

Как может показаться, слишком большой уклон канализационного трубопровода поможет стокам быстрее стекать в общедомовую систему. Однако при очень быстром течении стоков они не успевают смыть все твердые частицы, и те откладываются на внутренней поверхности, образуя засор. Кроме этого, при большой скорости стоки перекрывают весь просвет изделия и вызывают срыв гидрозатвора в сифонах. В итоге газы из канализации проходят в помещение. Именно поэтом даже максимальный наклон трубопровода строго ограничивается СНиП.

Важно: запрещено делать уклон трубопровода канализации больше чем 150 мм на погонный метр. Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды

В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации

Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации

Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации.

Внимание: чтобы канализация прослужила вам без поломок и как можно дольше, необходимо делать предварительный расчет с учётом норм из СНиП, согласно которым превышение подбирается в зависимости от диаметра и протяжённости трубы

Зачем делается уклон

Для того, чтобы сток воды в канализации смывал за собой твердый частички, трубы нужно укладывать под уклоном. При этом угол наклона канализации должен соответствовать нормам, установленным СНиПом. Но в погоне за скоростью монтажа или используя труд неквалифицированных рабочих, можно получить канализационную систему, сделанную с серьезными ошибками:

  1. Игнорируя установленные нормы, не делают уклона вообще или же угол канализации совсем небольшой. Таким образом, движение стоков будет чрезмерно медленным и в трубах начнут образовываться пробки из твердых частиц. Очень быстро это приведет к необходимости прочищать всю канализационную систему, ведь если установили унитаз, а уклон трубы не сделали, то смыва практически не будет и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
  2. Угол канализационной трубы сделан слишком большим. В этом случае стоки по трубам будут двигаться слишком быстро, омывая твердые частицы, но не забирая их с собой. Этот факт опять-таки приведет до засорения труб, которые придется регулярно чистить.


При неправильном угле наклона сток воды не работаетИсточник termo-house.com

Не стоит пренебрегать нормами, установленными в СНиП, поскольку их определяли, исходя из расчетов и наблюдений на протяжении долгих лет.

Особенности определения уклона канализационных труб

Для определения, какими должны быть уклоны канализационных труб, следует обладать информацией о длине всей сточной системы. Справочная информация приводит значения с дробных величинах.

Таблица 1

Сечение трубы в смКакой уклон канализационной трубы необходим
МинимальныйНормальный
200,0050,008
150,0070,01
100,0120,02
50,0250,035

Рассмотрим на конкретном примере расчет уклона канализации в квартире либо частном доме. Предположим, система устанавливается из труб диаметром 10 см и ее общая длина составляет 15 метров. Общий угол наклона канализационных труб в частном доме (квартире) находится путем умножения длины трубы на уклон, который указан в ГОСТ либо СНиП.

Уровень укладки трубы зависит от ее диаметра — чем он больше, тем уклон сильнее

В нашем случае расчет выглядит так: 15 м (длина системы) * 0,02 (нормативный уклон) = 0,3 м или 30 см.

Полученная цифра означает, что разница между точкой установки начальной точки трубы и конечной составляет 30 см.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр. Так, например, если диаметр конструкций 110 мм, необходимо обеспечивать минимальный уклон величиной 20 мм (2 см). При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см).

Простыми словами об уклоне канализации

В нормативной литературе также прописано наибольшее значение
уклона, которое не должно
превышать 15 сантиметров
на 1 м.

Подсчет трубы d110 мм для устройства наружной системы

Чтобы понять последовательность маленьких расчетов, стоит решить одну задачу. Ниже будет рассмотрен расчет уклона канализационной трубы 110 мм для наружной канализации к септику, так как эта конструкция считается наиболее встречаемой при укладке системы. Если читать ГОСТ, то минимальный уклон канализационной трубы равняется 0,02 м (2 см) при расчете на один метр.

Для определения угла уклона, необходимо величину уклона из СНиПа, СП или ГОСТа перемножить с длиной трубы (в данном случае 600 мм). Таким образом, получается выражение 6*0,02=0,12 м. Таким образом, труба длиной 6 метров d110 мм: угол уклона составляет 12 см

Уклон канализации

С помощью этой формулы можно принять во внимание любую длину
трубопровода, будь она хоть 10 метров, хоть 400 сантиметров. Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона

У них имеется программа для расчетов

Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона. У них имеется программа для расчетов.

Полезно — наружная система канализации

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
