Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое

Водосток плоской кровли: специфика сооружения внутренней и наружного варианта

Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

Внутренний водосток

Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.

Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.

Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.

При планировании системы следует избегать лишних изгибов

Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.

От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.

Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания

Внешний водоотвод

Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.

Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.

В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.

Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.

Воронки внутреннего водостока плоских кровель:

https://youtube.com/watch?v=RWaqTl0hAqo

Системы водостока, который располагается снаружи, могут быть:

  • Неорганизованными. Такой вариант подходит для засушливых территорий. Вода отводится по свесам на карнизах.

  • Организованными. В этом случае осадки собираются в наружную воронку с направляющими бортиками. Также вода может отходить в желоб, из которого осуществляется отвод жидкости в ливневую канализацию или прямо в грунт.

В некоторых случаях, в систему водостока устанавливают фильтрующее оборудование, что позволяет получать из него техническую воду, которую можно использовать, например, для работы унитазов.

В видео можно увидеть водосточную воронку для плоской кровли:

Выбор водосливной воронки

Воронки для обустройства внутреннего водостока изготавливаются из полимеров, металла или комбинации материалов

Выбирая изделие важно учитывать тип материала, который использован в качестве кровельного настила на крыше. Металлические воронки применяются для установки на крышах, крытых листовым металлом

Полимерные изделия подходят для монтажа на мягкой кровле.

Воронка для плоской крыши может иметь круглую или прямоугольную форму, горизонтальный или вертикальный выпуск. Выбор зависит от места установки и особенностей кровли. Изделия различаются по конструкции, но в любом случае предусмотрена возможность жестко прикрепить воронку к основанию крыши и обеспечить надежную гидроизоляцию узла крепления.

Воронки с металлическим фланцем фиксируются прижимным способом при помощи крепежных элементов из нержавеющей стали. Воронки с полимерным фланцем, снабженным уплотнительной манжетой, крепятся клеевым способом.

Водосточная система в обязательном порядке должна быть защищена от засорения. Чтобы предотвратить попадание в водосток крупного мусора, воронки снабжаются защитными крышками или сетками. Изделия с плоскими крышками с прорезями используются на эксплуатируемых кровлях. Крышки способны выдерживать вес человека. Если предполагается создать «зеленую» кровлю, лучше всего использовать воронки с фильтром для листьев в виде сетчатого колпака .

Сопротивление вентиляционного канала

В процессе проведения работ с крышей, для создания вентиляции применяют ондулин — полимерная труба вентиляции, впускающая воздух и предотвращающая попадание осадков.

Она используется совместно с кровельным листом ондулин – вентиляционный трубопровод представляет собой важное звено для обеспечения надлежащей циркуляции воздушной масс.

Тяга воздуха очень зависит и от внутренней поверхности вентиляционного канала, точнее, от сопротивления, создаваемое ею. Оно будет слабее, если поверхность будет несильно шероховатой.

Как снизить сопротивление:

  • Чтобы уменьшить сопротивление все соединения частей, из которых состоит труба необходимо тщательным образом выровнять.
  • Швы не должны иметь углубления и выступы, должны быть наиболее гладкими, излишки раствора требуется удалить.
  • По всей плоскости сечение канала остается неизменяемым. Отсутствуют гладкости на канале, изломы, загибы, неверные соединения труб вентиляции, различные отклонения от вертикали имеют отрицательное воздействие на силу тяги.
  • В ситуации, если с технической стороны отказ от них невозможен, угол отклонения следует выдержать не больше 30 градусов.
  • Горизонтальные площадки нужно совсем исключить.

Схема вентиляции и вытяжной трубы в доме

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

  • погодные условия в зоне, где находится дома;
  • численность возможных осадков;
  • некоторые особенности конструкции самой крыши;
  • габариты самого сооружения;
  • обратный напор, который может создавать жидкость.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

  • при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
  • для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
  • вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

  1. крышки, прикрывающей верх изделия;
  2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
  3. кольца, придающего воронке герметичность;
  4. водоприемной чаши, откуда вода перенаправляется в слив;
  5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.

3.1. Теплоизоляция эксплуатируемой плоской кровли, террасы над отапливаемым помещением

В качестве теплоизоляции обычно применяют плиты из минеральной ваты обладающие теплопроводностью 0,033 и 0,037 Вт/м*К, где К-градус Кельвина. Для того чтобы добиться минимальной толщины перекрытия, рекомендуется использовать теплоизоляционные материалы обладающие наименьшим коэффициентом теплопроводности. В табл. 32 приводятся значения коэффициента теплопередачи для теплоизоляционных материалов, обладающих различной толщиной и теплопроводностью.

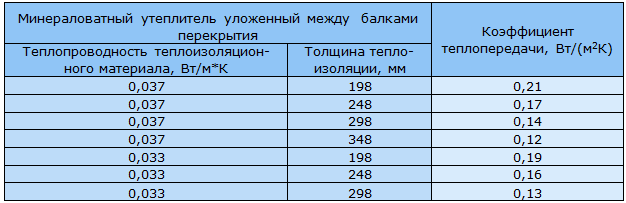

Табл. 32. Коэффициенты теплопередачи для изолированной вентилируемой террасы на деревянных балках. См. рис. 21.

Примечание: При расчетах учитывалось, что толщина теплоизоляции будет равна высоте балок перекрытия. Шаг балок перекрытия равен 600 мм, а их толщина — 48 мм. При использовании балок перекрытия толщиной 73 мм, коэффициент теплопередачи возрастает на 0,02 Вт/(м2К).

Плиты теплоизоляции должны устанавливаться между балками перекрытия после того, как будут смонтированы ветро-, гидрозащитная мембрана, оба слоя обрешетки, сплошной настил и водонепроницаемое покрытие плоской кровли. Рекомендуется укладывать теплоизоляцию в два слояс перекрытием стыков плит. Толщина теплоизоляционного слоя должна строго соответствовать высоте балок, чтобы ветро-, гидрозащитная мембрана немного провисала как показано на рис. 21. Это нужно для того чтобы места стыков между листами мембраны, зажатые деревянными рейками, находились выше уровня самой мембраны. Поэтому, нельзя встраивать теплоизоляцию выше верхнего уровня балок перекрытия.

Монтаж вентиляционного выхода на кровлю

В том месте, где имеется вентиляционный выход на кровлю, устанавливается так называемый узел прохода, главная задача которого состоит в герметизации щели между трубой и кровельным покрытием. Узлы могут сильно отличаться как конструктивно, так и внешним видом. В основном выделяют следующие их разновидности:

  1. Оборудованные клапаном и не имеющие такового: наличие клапана позволяет регулировать движение воздуха в системе вентиляции. Оснащённые этим элементом узлы прохода устанавливают главным образом на кровлях административных и производственных зданий. Узлы без клапана регулировки не предусматривают, но зато стоят они дешевле.
  2. С утеплителем и без: первые в своей конструкции имеют прослойку из минеральной ваты (этот утеплитель является негорючим) и применяются в регионах с холодным климатом. Наличие теплоизоляции предотвращает конденсацию влаги на внутренних поверхностях узла.
  3. С ручным (механические) и автоматическим управлением: в первом случае заслонку переводит в то или иное положение пользователь, дёргая за прикреплённый к ней трос. Во втором — заслонка приводится в движение сервоприводом, который управляется электронным контроллером. Такая система при помощи соответствующих сенсоров может анализировать температуру и влажность в помещении и с учётом этих показателей регулировать пропускную способность вентиляционных каналов.

Сечение узла может быть прямоугольным, круглым и овальным. Выбирая этот элемент, учитывают следующие параметры микроклимата:

  • относительную влажность;
  • содержание пыли и химических загрязнений в воздухе (загазованность);
  • температурные перепады в помещении.

Установка вентиляционного выхода производится так же, как и аэратора, с той только разницей, что его необходимо проводить не только сквозь кровельное покрытие, но и сквозь гидроизоляционную и пароизоляционную плёнки. Для этого поступают следующим образом:

  1. В плёнках делается крестообразный разрез.
  2. Труба вентиляционного выхода заводится в образовавшийся проём.
  3. Треугольные лепестки в местах разреза плёнок прижимаются к трубе и фиксируются клейкой лентой. При этом лепестки гидроизоляционной плёнки должны быть подогнуты вверх, а пароизоляционной — вниз.

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.

Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

  • По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
  • Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
  • Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
  • Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
  • Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.

Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.

Это интересно: Обработка стен перед поклейкой обоев: вся суть

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

  • выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
  • проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
  • при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

Использование греющего кабеля позволит избежать ледяных пробок в водоотводной системе кровли

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

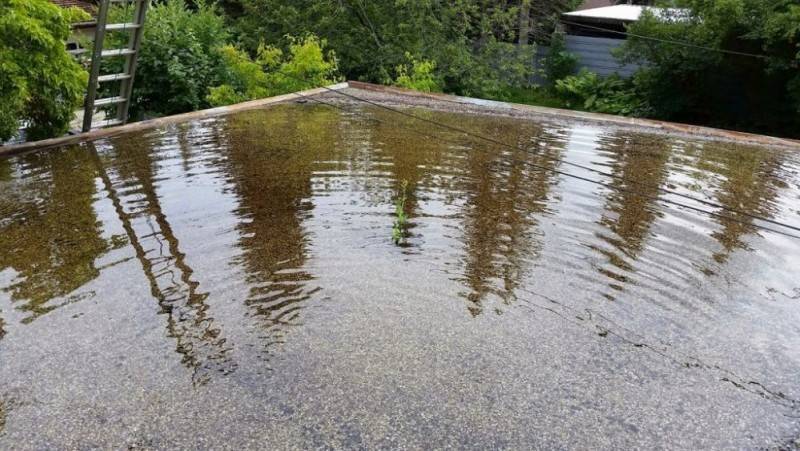

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

  • Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
  • Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

  • Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
  • При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
  • Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
  • Колпак следует хорошо закрепить;
  • Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Классификация водосточных воронок

Водосточные фитинги имеют несколько параметров, в зависимости от которых и выделяют разные виды этих устройств:

  1. Конструкция. Конструктивно воронки могут состоять как из одной, так и из двух частей. Более сложные фитинги обычно используются на крышах, которые могут менять свою форму – например, деревянных или невентилируемых. Части воронки в таком случае просто двигаются относительно друг друга, поэтому система водоотведения продолжает работать с прежней эффективностью.
  2. Пропускная способность. На данный показатель главным образом влияет диаметр воронки. Пропускная способность определяется объемом жидкости, способным пройти по воронке за единицу времени.
  3. Соединение с гидроизоляцией. Водосточные воронки могут соединяться с гидроизоляционным слоем по-разному. Один из самых популярных способов требует наличия специального обжимного фальца. Также нередко применяются фартуки из пленки или рубероида. Впрочем, лучше всего использовать фитинги без фартуков – они подходят для крыш из любого материала.

Заключение

Качественный водоотвод с плоской крыши очень важен. Водосточная система, независимо от ее вида и конструктивных особенностей, существенно продлевает срок службы крыши, а значит, и всего здания.

Особенности плоской кровли

Все о достоинствах медной кровли и ценах на неё читайте в нашей статье.

Плюсы плоских конструкций

Еще совершенно недавно многие избегали устройства крыш плоского типа, не будучи уверенными в целесообразности подобного решения. Однако в действительности эти конструкции обладают рядом очевидных преимуществ:

Недостатки

  • Одним из минусов плоских бесчердачных кровель считается необходимость регулярно наблюдать за степенью увлажненности утеплителя и сохранением герметичности гидроизоляционного покрытия.

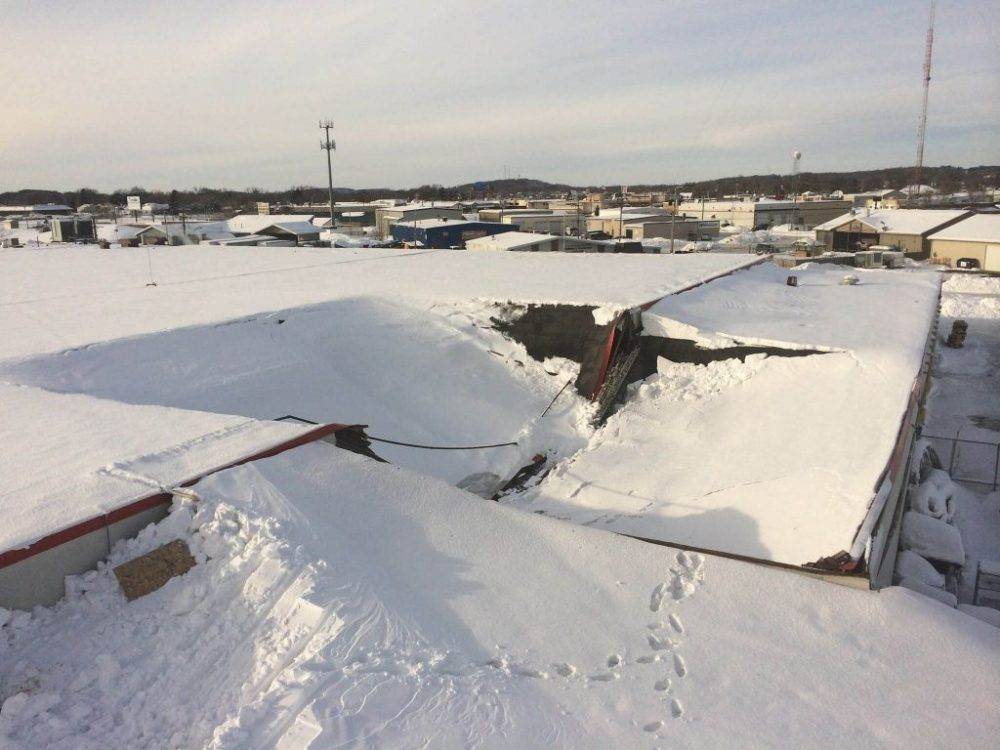

  • При частых и сильных снегопадах на плоской крыше скапливается большая снежная масса, увеличивающая оказываемую на конструкцию нагрузку и нередко приводящая к протечкам.
  • Есть определенный риск образования засоров во внутренней системе водостока или ее промерзания.
  • Чтобы избежать повреждения кровельного покрытия, необходимо время от времени очищать поверхность от снежных скоплений.
