Этапы изготовления распределительной гребенки
Составление проекта отопления
При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.
- Сколько веток отопления будет подходить к отопительному котлу.
- Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
- Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
- Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
- Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
- Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
- Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
- Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.
Процесс изготовления
Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.
Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.
На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.
Смесительные клапаны
С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.
Двухходовый сервопривод
Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.
“Питающий” – проводит воду только в одно направление
В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.
Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.
Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.
Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.
Трехходовые системы
Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.
Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.
Подобные клапаны имеют сервоприводы
Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.
Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.
Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.
Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.
Выбор клапана с учетом параметров
Клапан и двухходовой, и трехходовой характеризуется пропускной способностью (производительностью). Эта величина означает объем теплоносителя, которое устройство способно пропускать в единицу времени, выраженную в литрах в одну минуту или в кубометрах в час.
В процессе проектирования системы обогрева необходимо делать соответствующие расчеты основных параметров. Но когда выполняется сборка коллектора для теплого пола своими руками, такие вычисления выполняют редко.
Обычно за основу принимают опытные показатели:
- клапана производительностью до 2 кубометров в час способны обеспечить обогрев 50-100 «квадратов» площади;
- если пропускная способность составляет от 2 до 4 кубометров в час, такие клапана монтируют на системы с обогревом пола до 200 «квадратов»;
- при величине площади свыше200 метровквадратных часто устанавливают 2 узла подмеса.
Если имеется желание собрать коллектор для теплого пола своими руками, для большей надежности нужно брать элементы только фирменные и проверенные
Это важно, поскольку от этого зависит работа всей конструкции.
Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Подключение — схема и инструкция
Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты
Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками
Процедура подключения
с запорными вентилями и термометром
Более простым решением является покупка коллекторного набора, который предусматривает все необходимое. Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.
Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.
Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.
Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.
Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор и запорные вентили.
Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:
- вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
- К самому же коллектору подводят трубы-теплоносители системы теплый пол.
Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.
Функциональные основы и базовые разновидности коллекторов
Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.
Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.
С фитингами для подключения контуров
Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.
Рисунок 2.
С интегрированными кранами
В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.
Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.
Рисунок 3.

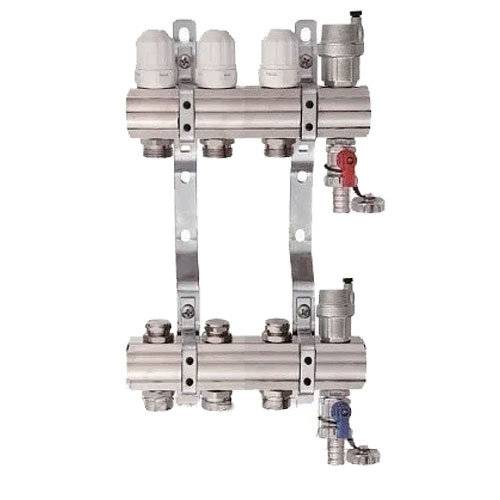

С регулировочными вентилями
Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.
Рисунок 4.

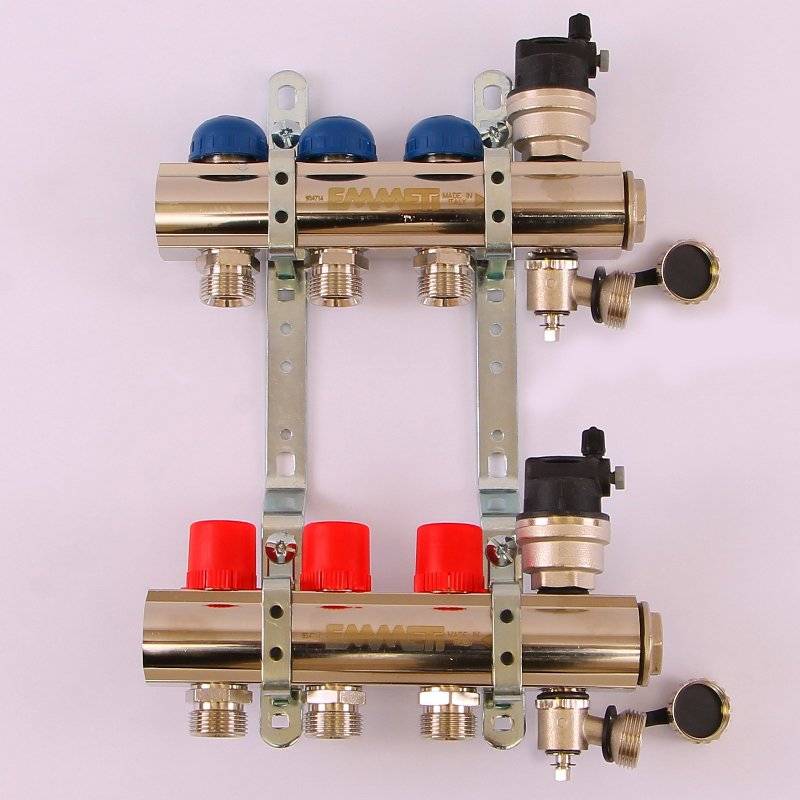

Сборка из подающего и обратного коллекторов
К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.
Рисунок 5.
Производители
Когда вы вплотную подберётесь к установке коллекторной системы отопления, появится вопрос о том, какой производитель является самым качественным. На данный момент первенство в рейтинге занимают модели от итальянских компаний. Италия не зря славится своим трепетным отношением к работе, поэтому качество её продукции держится на высоком уровне.
Хорошим примером будет российско-итальянский бренд Valtec. Продукция Valtec реализуется в доступном ценовом диапазоне и пользуется большой популярностью в России. На рынке сантехнических средств бренд находится достаточное количество времени и успел себя хорошо зарекомендовать.
Большинство установок тёплых водяных полов создаются в Китае. Китайские товары получили статус плохого качества только из-за огромного их количества
Несомненно нужно обратить внимание на молодого производителя сантехники «Миллениум», он вполне может составить конкуренцию другим компаниям. Этот производитель предоставляет большой ассортимент товаров и постоянно добавляет усовершенствования в свои системы отопления
Одним из нашумевших производителей сантехники является компания «Нептун». Она плотно взаимодействует с клиентами и ориентируется на спрос потребителя. «Нептун» предлагает большое разнообразие товаров.
Выбор, установка и регулировка расходомеров
Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.
Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.
Зачем нужен расходомер
Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:
- В разных помещениях температура будет разной;
- Возможен перерасход электроэнергии на нагрев воды в системе;
- Разные контуры будут прогреваться неравномерно.
Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.
Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.
Принцип работы
Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.
Непосредственно расходомер состоит из нескольких деталей:
Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.
В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.
Пошаговая инструкция по установке и регулировке
Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.
Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.
Установка и регулировка:
- С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
- Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
- Удалить защитное заводское кольцо;
- Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
- Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
- Проверить работу системы.
Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.
Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом
Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика
При выборе устройства нужно учитывать площадь системы трубопровода
Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания
Особенности
Отопительные полы с водяным теплоносителем могут работать в разных конструкциях. Простой и привычной системой являются теплые полы, которые осуществляют обогрев при помощи трубок, непосредственно присоединенных к отопительному оборудованию. Эти трубки укладываются под покрытие пола и вполне приемлемо подогревают небольшие помещения. Но такие приспособления явно ограничены технологически. Чаще всего у них отсутствует возможность регулирования температуры.
Вся система подключается к центральному отоплению, поэтому нетрудно догадаться, что температура обогревательных трубок будет принимать такое же значение, что и температура батареи. Таким образом поверхность пола будет нагреваться чрезмерно. Возможно, это не имеет значения для поверхности пола, но ходить по такому покрытию будет очень горячо и некомфортно. Нормальная температура циркулирующего состава внутри трубок 35-45° С, а в трубопроводах горячего водоснабжения она ощутимо больше.
Основным функциональным элементом таких систем является коллектор. Это устройство и позволит держать температуру на требуемом уровне. Благодаря продуманной конструкции, распределительный узел полностью контролирует направления потоков. Он обеспечивает плавное нагревание водяного контура.
Особенностью коллекторных установок является не только возможность регулирования температурного режима. Его сборка также учитывает безопасность функционирования. Включить или отключить всю систему сможет даже ребёнок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться нерентабельными для обогрева ванных комнат при непосредственном подключении к стояку.
Принцип работы коллектора с сервоприводами
Двусторонних выводов на одной балке бывает от 2 до 12. На подающей консоли в верхних выпусках устанавливают расходомеры, а в нижние выводы подаётся теплоноситель, поступающий в трубопроводы контуров.
Приводы с накидными гайками крепятся на верхних выпусках, а к нижним выводам подводят возвратные концы петель (контуров).
Поворачивая головки сервоприводов тёплого пола, можно механически включать или отключать подачу тепла в тот или иной контур. В среднем положении приборы функционируют в автоматическом режиме.
Сигнал в виде изменённого напряжения, поступающего по проводу от термостата, приводит в действие механизм осуществляющий нажим на шток клапана вывода возвратной балки коллектора. Тем самым, происходит управление прогревом контура под полом определённого помещения.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Принцип работы коллектора
Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.
Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:
- регулировочные; они дозируют подачу теплоносителя;
- отсекающие; они позволяют полностью отключить подачу горячей воды от контура.
Устройство коллектора отопления. Нажмите на фото для увеличения.
Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.
Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.
Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.
Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.
