Коллекторно-смесительная группа

В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.

Различная комплектация и выполняемые функции

Смесительный узел: для чего и когда нужен

Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.

Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.

Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева

В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.

Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.

Коллектор и его комплектация

Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.

Так выглядят коллекторные группы теплого пола

К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.

Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.

Расходомеры

Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.

Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола

Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.

Терморегуляторы

Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры

Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

  • регулирующими клапанами;
  • расходомерами;
  • крепежными кронштейнами;
  • запорными клапанами, имеющими ручное управление;
  • отсечными клапанами;
  • торцевыми заглушками;
  • дренажными клапанами;
  • воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

Строение коллектора Valtec в разобранном виде

  • Снимается термоголовка.
  • Перепускной клапан устанавливается на 0,6 бар.
  • Вычисляется по обозначенной в инструкции методике пропускная способность для балансировочного клапана, располагающегося на вторичном контуре с выставлением на нем полученного результата.
  • Регулируется скорость насоса, чтобы определить оптимальный расход воды.

  • Выполняется балансировка всех подсоединенных веток. Для этого на первичном контуре закрывается клапан до упора, и максимально открываются балансировочные клапаны. Проверяются расходомерами показатели. Если в какой-то ветке они отклоняются от нормы, то клапан подкручивается до необходимого расхода.
  • Давление перепускного клапана выставляется примерно на 10% ниже, чем у насоса.

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

  • Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
  • Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

  • Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
  • Крутим в обратную сторону, выставляя требуемое значение.

  • Если есть фиксирующая втулка, закручиваем ее до упора.
  • Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

  • На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

  • Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
  • По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Системы отопления водяное отопление

Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

1 VT.COMBI.S Насосно-смесительный узел VALTEC
2 VTC.596EMNX Блок коллекторный с расходомерами VALTEC
3 VTC.586EMNX Блок коллекторный из нерж. стали VALTEC
4 VT.K200.M Контроллер с погодозависимым управлением VALTEC
VT.K200.M Датчик температуры наружного воздуха VALTEC
5 VT.TE3040 Электротермический сервопривод VALTEC
6 VT.TE3061 Аналоговый сервопривод VALTEC
7 VT.AC709 Хронотермостат электронный комнатный с датчиком температуры пола VALTEC
VT.AC601 Комнатный термостат VALTEC
8 VT.AC602 Комнатный термостат с датчиком температуры тёплого пола VALTEC
9 VT.0667T Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях VALTEC
10 VT.MR03 Клапан трехходовой смесительный для поддержания температуры обратки VALTEC
11 VT.5012 Термоголовка с выносным накладным датчиком VALTEC
12 VT.460 Группа безопасности VALTEC
13 VT.538 Сгон-отсекатель VALTEC
14 VT.0606 Сдвоенный коллекторный ниппель VALTEC
15 VT.ZC6 Коммуникатор VALTEC
16 VT.VRS Насос циркуляционный VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

valtec.ru

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

  1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
  2. В клапаны подключаются поплавковое устройство для отведения воздуха.
  3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
  4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

  • отличается малым весом, что облегчает процесс монтажа и транспортировки;
  • гасит незначительные колебания давления  в системе;
  • способен восстановить форму после снятия напряжения;
  • не коррозирует;
  • прочен;
  • морозостоек;
  • доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

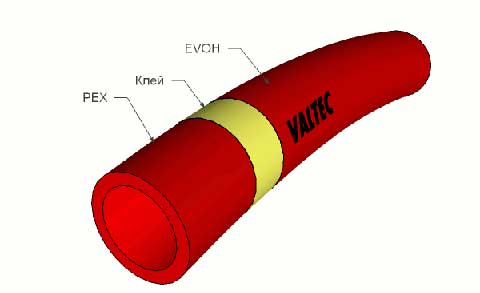

Трубы PEX-EVOH

В большинстве случаев специалисты компании рекомендуют использовать трубы из сшитого полиэтилена высокого давления. В настоящее время в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве соединительных элементов используется система фитингов, изготовленных из сплава латуни.

Так как сшитый полиэтилен способен пропускать молекулы кислорода, поверхность трубопроводов покрывается защитным слоем из поливинилэтилена. Если же установить простые садовые шланги, которые внешне очень схожи с PEX-EVOH, то насыщение кислородом воды приведет к быстрому ржавлению стальных компонентов.
